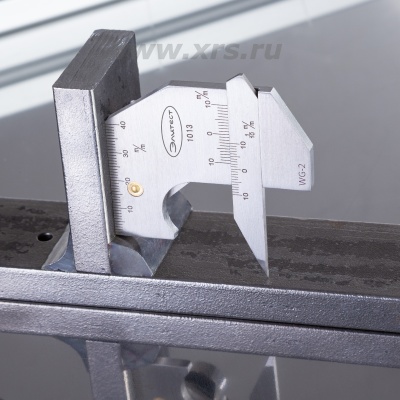

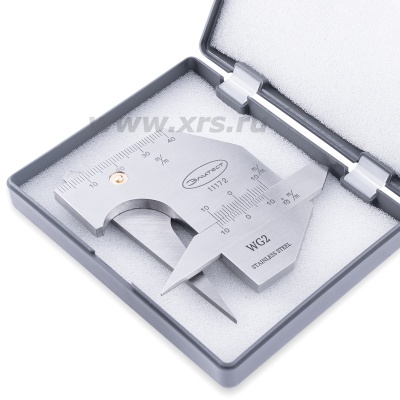

Измерительный шаблон сварщика WG2 ЭЛИТЕСТ

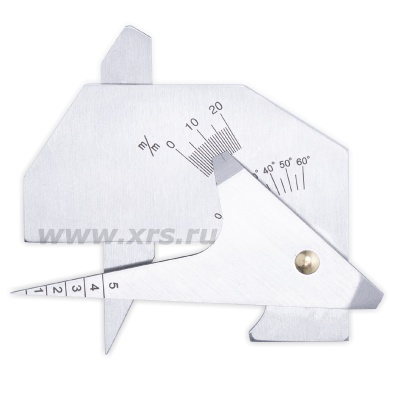

Лицевая сторона Оборотная сторона

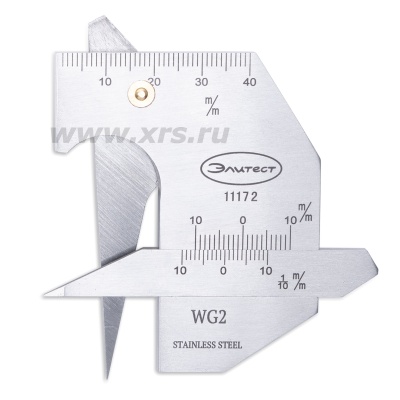

Общий вид WG2
1 – основание; 2, 3 – измерительные движки; А, Б, В, Г, Д – измерительные шкалы; Е – нониус шкалы (Б); Л, М – контрольные риски-индексы шкал (Г) и (А) соответственно; * - данное положение движка (2) соответствует нулевому отсчету при измерениях по шкале (Б)
Назначение
Измеритель сварных соединений WG2 предназначен для визуально-измерительного контроля стыкуемых деталей, параметров сварного шва и дефектов. Данный шаблон отличается от аналогичного WG01 наличием острого измерительного наконечника движка (2) с нониусной шкалой, который позволяет измерять глубину дефектов.
Технические характеристики
|
Шкала
|
Ед. изм.
|
Диапазон шкалы
|
Цена деления шкалы
|
Погрешность измерения
|
|
А
|
град.
|
0–60
|
5
|
±1
|
|
Б
|
мм
|
10,0–0–10,0
|
0,1
|
±0,20
|
|
В
|
мм
|
0–40,0
|
1,0
|
±0,15
|
|
Г
|
мм
|
0–20,0
|
1,0
|
±0,20
|
|
Д
|
мм
|
1,0–5,0
|
1,0
|
±0,25
|

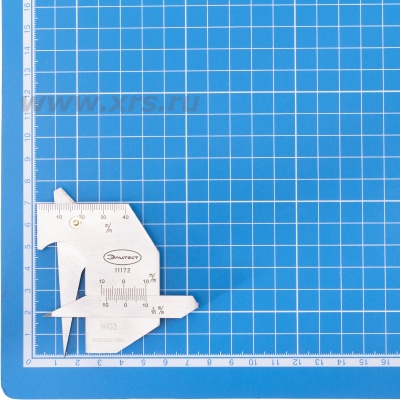

Справочные размеры, мм:
Вес, не более: 115 г
Материал: нержавеющая сталь
Контролируемые параметры
|
Параметр
|
Измерение по шкале
|
Диапазон измерения
|
Цена деления шкалы
|
Погрешность измерения
|
|
Подготовка к сварке
|
толщина деталей (s), мм
|
В
|
0–40,0
|
1,0
|
±0,15
|
|
притупление кромки (c), мм
|
|
угол скоса кромки (β), град.
|
А
|
0–60
|
5
|
±1
|
|
зазор между деталями (b), мм
|
Д
|
1,0–5,0
|
1,0
|
±0,25
|
|
глубина скоса кромки (h1), мм
|
Б
|
0–10,0
|
0,1
|
±0,20
|
|
смещение кромок (h2), мм
|
Б
Г
|
0–10,0
0–20,0
|
0,1
1,0
|
±0,20
±0,20
|
|
угол скоса кромки (β), град.
|
А
|
0–60
|
5
|
±1
|
|
Стыковой шов
|
выпуклость стыкового шва (g1)
и его корня (g2), мм
|
Б
Г
|
0–10,0
0–20,0
|
0,1
1,0
|
±0,20
±0,20
|
|
вогнутость стыкового шва (g3)
и его корня (g4), мм
|
Б
|
0–10,0
|
0,1
|
±0,20
|
|
Угловой шов
|
фактическая толщина
углового шва (a), мм
|
Б
|
0–9,0
|
0,1
|
±0,50*
|
|
катет углового шва (k), мм
|
Б
Г
|
0–10,0
0–20,0
|
0,1
1,0
|
±0,20
±0,20
|
|
Дефекты
|
длина дефекта (l), мм
|
В
|
0–40,0
|
1,0
|
±0,15
|
|
глубина дефекта (h3), мм
|
Б
|
0–10,0
|
0,1
|
±0,20
|
* Бо́льшая, в сравнении с аналогичными шаблонами (например, WG01, WG1, WG2+), погрешность измерения фактической толщины углового шва обусловлена конструктивными особенностями шаблона – движок (2) расположен под отличным от 45 градусов углом относительно установочной плоскости.
