Измеритель WG01 ЭЛИТЕСТ

2 700 ₽

9e12dec9-4d1e-11eb-bbd5-ac1f6bd30b31Array
(
    [0] => stdClass Object
        (
            [9e12dec9-4d1e-11eb-bbd5-ac1f6bd30b31] => 72
        )

    [1] => stdClass Object
        (
            [c9577e4f-99db-11e6-8aac-001577db725f] => 0
        )

)
72Array
(
    [9e12dec9-4d1e-11eb-bbd5-ac1f6bd30b31] => 72
)

[Без аттестации]

3 000 ₽

c9577e4f-99db-11e6-8aac-001577db725fArray
(
    [0] => stdClass Object
        (
            [9e12dec9-4d1e-11eb-bbd5-ac1f6bd30b31] => 72
        )

    [1] => stdClass Object
        (
            [c9577e4f-99db-11e6-8aac-001577db725f] => 0
        )

)
0Array
(
    [9e12dec9-4d1e-11eb-bbd5-ac1f6bd30b31] => 72
    [c9577e4f-99db-11e6-8aac-001577db725f] => 0
)

[С калибровкой]

Производитель: Арион

Бренд:

Элитест

Способы получения:

Самовывоз - 1 день

Доставка до ТК - 1-2 дня

Доставка по адресу - по запросу

Описание

Измерительный шаблон сварщика WG01 ЭЛИТЕСТ

wg01 scales

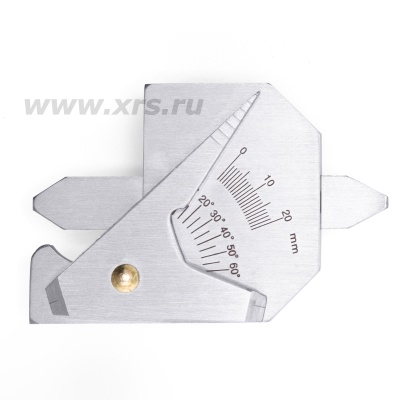

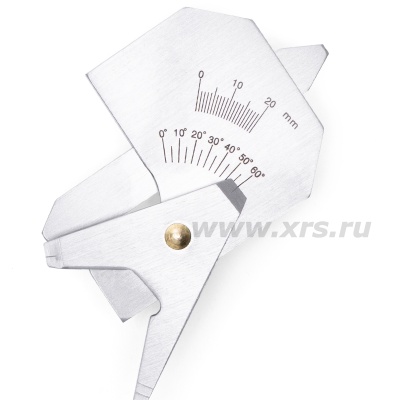

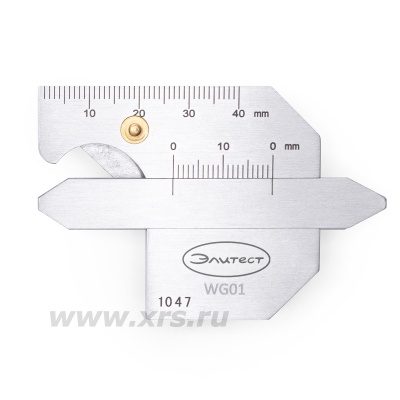

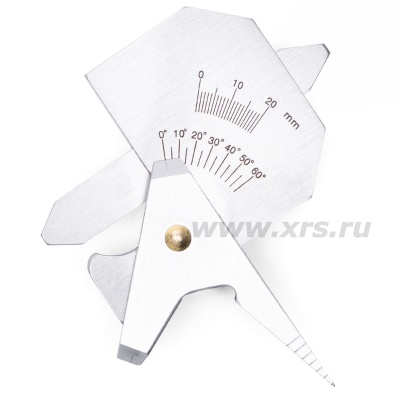

Лицевая сторона Оборотная сторона

Общий вид WG01

1 – основание; 2, 3 – измерительные движки; А, Б, В, Г, Д – измерительные шкалы; И, К, Л, М – контрольные риски-индексы шкал (Б), (Г) и (А)

Назначение

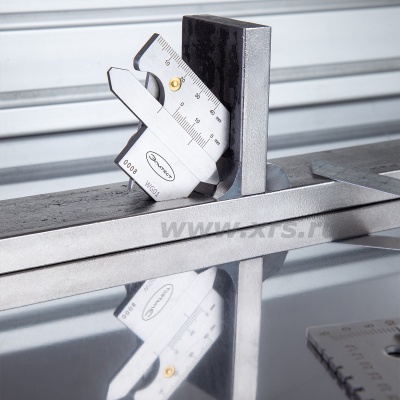

Измеритель сварных соединений WG01 предназначен для визуально-измерительного контроля стыкуемых деталей и параметров сварного шва.

Технические характеристики

wg01 measure

Шкала	Ед. изм.	Диапазон шкалы	Цена деления шкалы	Погрешность измерения
А	град.	0–60	5	±1
Б	мм	0–20,0	1,0	±0,20
В	мм	0–40,0	1,0	±0,15
Г	мм	0–20,0	1,0	±0,20
Д	мм	0,5–3,5	0,5	±0,25

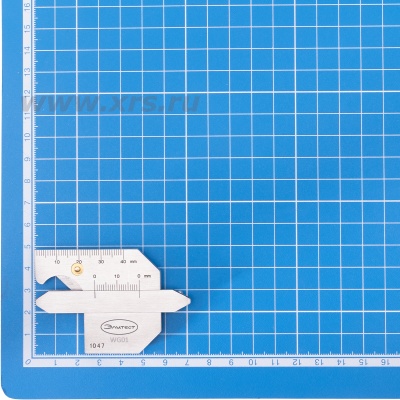

Справочные размеры, мм:

Вес, не более: 90 г

Материал: нержавеющая сталь

Контролируемые параметры

wg01 parametry

Параметр		Измерение по шкале	Диапазон измерения	Цена деления шкалы	Погрешность измерения
Подготовка к сварке	толщина деталей (s), мм	В	0–40,0	1,0	±0,20
	притупление кромки (c), мм

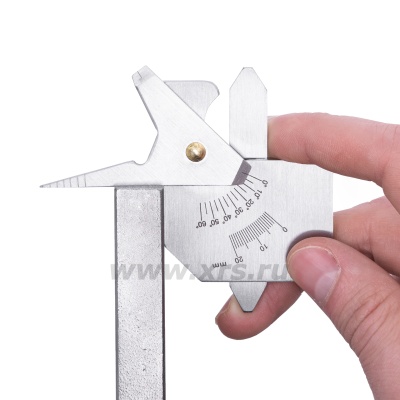

	угол скоса кромки (β), град.	А	0–60	5	±1
	зазор между деталями (b), мм	Д	0,5–3,5	0,5	±0,25
	глубина скоса кромки (h₁), мм	Б	0–20,0	1,0	±0,20
	смещение кромок (h₂), мм	Б, Г
Стыковой шов	выпуклость стыкового шва (g₁) и его корня (g₂), мм
	вогнутость стыкового шва (g₃) и его корня (g₄), мм	Б	0–20,0	1,0	±0,20
Угловой шов	фактическая толщина углового шва (a), мм		1,0–13,0
	катет углового шва (k), мм	Б, Г	0–20,0	1,0	±0,20
Дефекты	длина дефекта (l), мм	В	0–40,0	1,0	±0,15
