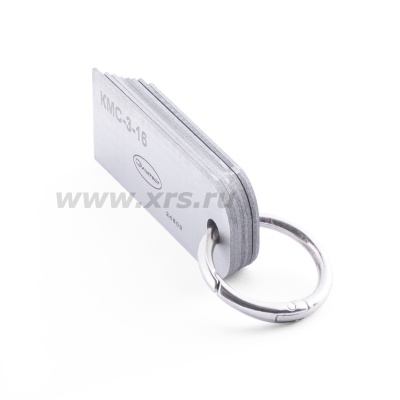

Катетомер КМС-3-16 ЭЛИТЕСТ

kmc 3 16 measure 1

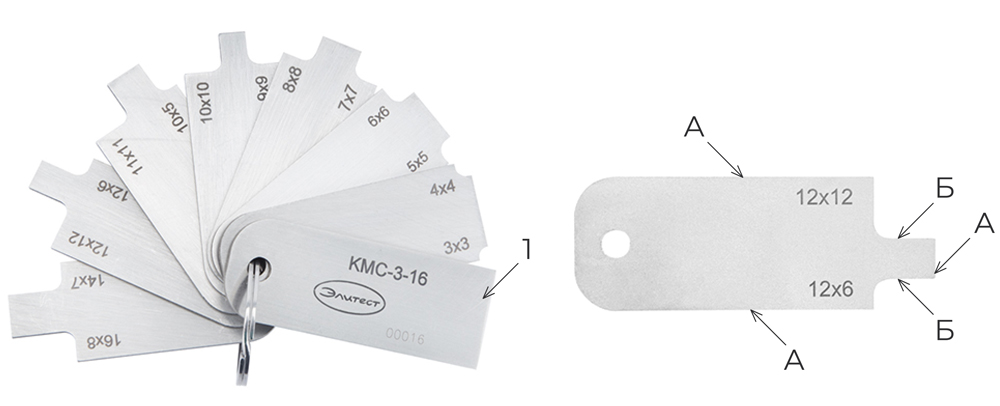

                                       Набор пластин                                                                     Пластина

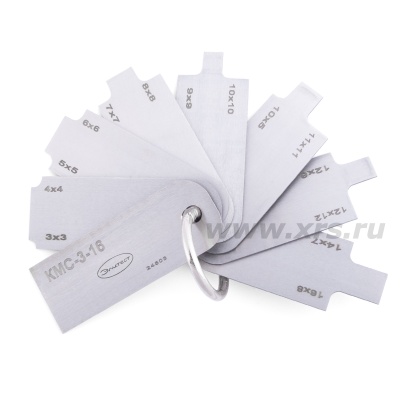

Общий вид КМС-3-16

1 – пластина; А – установочная грань; Б – контрольная точка для определения катета

Назначение

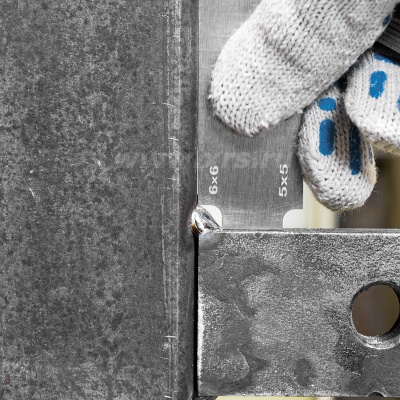

Катетомер КМС-3-16 предназначен для визуально-измерительного контроля катетов углового шва в тавровом, нахлесточном и угловом соединениях. Данный шаблон отличается от универсального шаблона сварщика УШС-2 наличием бо́льшего количества пластин для контроля катетов. Так же от других шаблонов подобного типа (УШС-2, WG5, MG11) его отличает наличие выточек для контроля неравных катетов, что актуально при контроле угловых сварных швов в соединениях с разными толщинами свариваемых элементов.

Технические характеристики

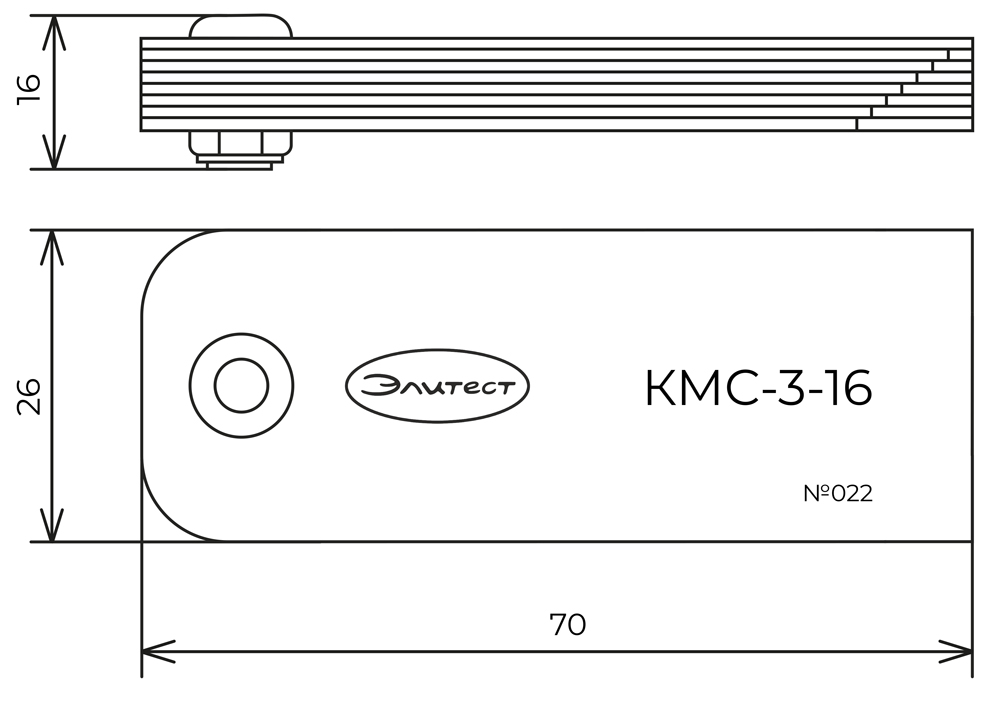

Справочные размеры, мм:

kmc 3 16 measure 2

Вес, не более: 125 г

Материал: нержавеющая сталь

Значения катетов, мм

Погрешность,  мм

Равные катеты

3×3; 4×4; 5×5; 6×6; 7×7; 8×8; 9×9; 10×10; 11×11; 12×12

±0,20

Неравные катеты

10×5; 12×6; 14×7; 16×8

 Контролируемые параметры:

kmc 3 16 parametry

  • равные катеты углового шва (k1)
  • неравные катеты углового шва (k2)
