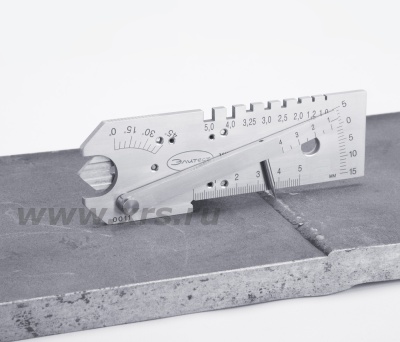

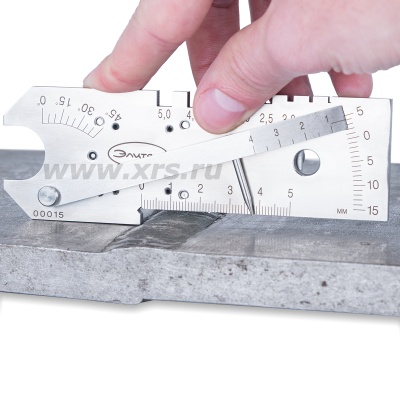

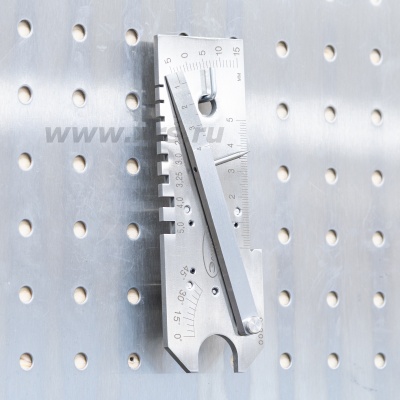

Универсальный шаблон сварщика УШС-4 ЭЛИТЕСТ
Назначение
Универсальный шаблон сварщика УШС-4 предназначен для визуального и измерительного контроля стыкуемых деталей, параметров стыковых и угловых швов, дефектов и контроля диаметров электродов и сварочной проволоки. Шаблон УШС-4 является расширенной версией УШС-3: на его оборотной стороне находится дополнительный движок, позволяющий измерять фактическую толщину углового шва. Входит в состав комплектов ВИК «Эксперт» и ВИК «Поверенный».

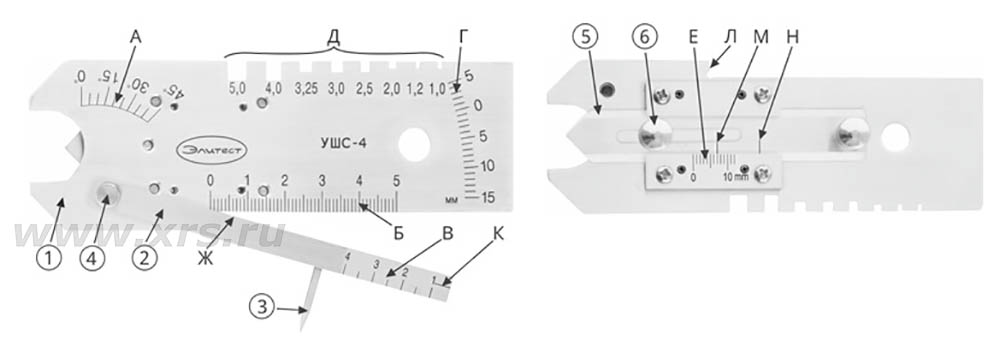

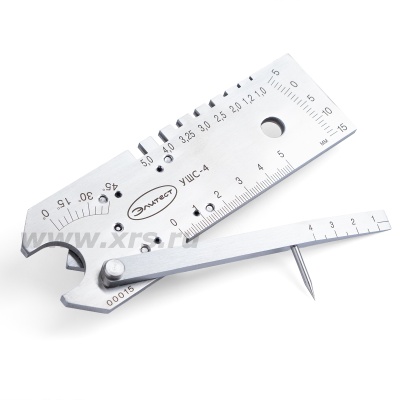

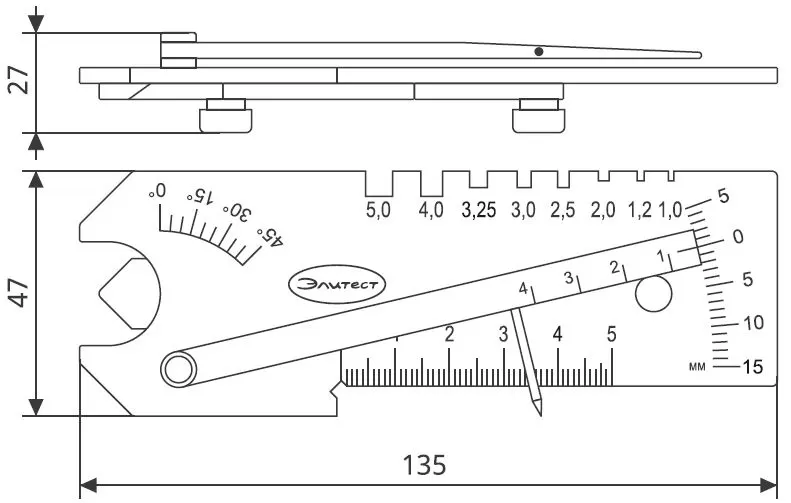

Общий вид УШС-4
Лицевая сторона Оборотная сторона
1 — основание; 2, 5 — измерительные движки; 3 — измерительный наконечник; 4 — ось; 6 — стопорное устройство движка (5); А, Б, В, Г, Е — измерительные шкалы; Д — контрольные пазы; Ж — контрольная грань для снятия показаний шкалы (А); К — контрольная риска-индекс шкалы (Г); Л — торцевая грань;
М, Н — контрольные риски-индексы шкалы (Е)
Метрологическое обеспечение
Универсальный шаблон сварщика УШС-4 Элитест и его модификация УШС-4Т Элитест внесены в:
— Госреестр средств измерений РФ (№ 80844-20)
— Госреестр средств измерений Республики Беларусь (РБ 03 01 8524 22).
Компания «Рентгенсервис» предлагает купить универсальные шаблоны сварщика УШС-4 и УШС-4Т с пройденной метрологической аттестацией (калибровкой или поверкой).
Модификация УШС-4Т
Модификация УШС-4Т разработана для решения особо ответственных задач контроля и имеет погрешность линейных измерений по шкалам Б, В и Г не более ±0,10 мм. Вместе с модификацией УШС-3Т являются единственными представленными на российском рынке моделями универсальных шаблонов сварщика, полностью удовлетворяющими требованиям руководящих документов ПАО «Транснефть», а именно:
- Пункту 8.1.7.3 РД 25.160.10-КТН-016-15, а также пункту 5.2.4 ОТТ-75.180.00-КТН-046-12, согласно которым для проведения неразрушающего контроля на объектах ПАО «Транснефть» могут использоваться только прошедшие поверку средства измерений.
- Пункту 8.1.7.5 РД 25.160.10-КТН-016-15, устанавливающему пределы допустимой погрешности для средств измерений визуального и измерительного контроля. Погрешность измерений линейных размеров УШС-3Т и УШС-4Т не превышает величин, приведенных в таблице 8.1 данного пункта.
|
Диапазон измеряемой величины, мм
|
Погрешность измерений, мм
|
|
От 0 до 10 включ.
|
0,1
|
|
От 10 до 100 включ.
|
0,5
|
|
Свыше 100
|
1
|

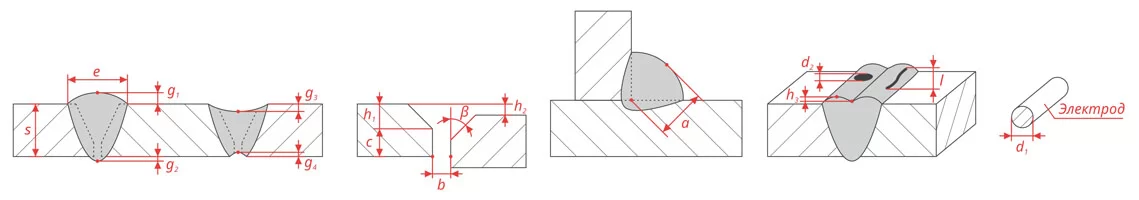

Контролируемые параметры
| Параметр |
Измерение по шкале |
Диапазон измерения |
Цена деления шкалы |
Погрешность измерения |
| УШС-4 |
УШС-4Т |
| Подготовка к сварке |
толщина деталей (s), мм |
Б |
0–10,0
10,–50,0 |
1,0 |
±0,15 |
±0,10
±0,15 |
| притупление кромки (c), мм |

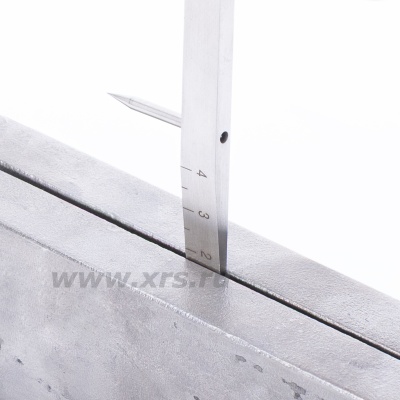

| зазор между деталями (b), мм |
В |
1,0–4,0 |
0,5 |
±0,20 |
±0,10 |
| глубина скоса кромки (h₁), мм |
Г |
0–10,0
10,0–15,0 |
1,0 |
±0,20 |
±0,10
±0,20
|
| смещение кромок (h₂) относительно верхней детали, мм |
| (h₂) относительно нижней детали, мм |
0–5,0 |
±0,10 |
| угол скоса кромки (β), град. |
А |
0–45,0 |
5,0 |
±2,00 |
±1,50 |
| диаметр электродов и сварочной проволоки (d₁), мм |
Д |
1,0; 1,2; 2,0;
2,5; 3,0; 3,25;
4,0; 5,0 |
– |
±0,10 |
±0,10 |
| Стыковой шов |
выпуклость стыкового шва (g₁)
и его корня (g₂), мм |
Г
Е |
0–5,0
0–12,0 |
1,0 |
±0,20 |
±0,10 |
| вогнутость стыкового шва (g₃)
и его корня (g₄), мм |
Г
Е |
0–10,0
10,0–15,0 |
±0,10
±0,15 |
| 0–12,0 |
±0,10 |
| ширина шва (е), мм |
Б |
0–10,0
10,0–50,0 |
1,0 |
±0,15 |
±0,10
±0,15 |
| Угловой шов |

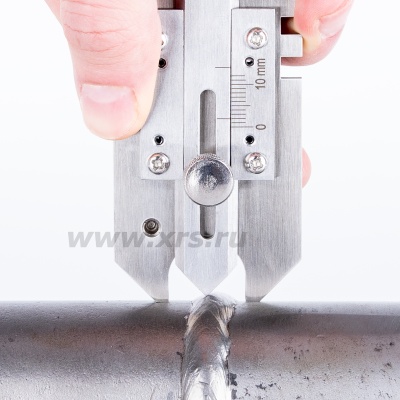

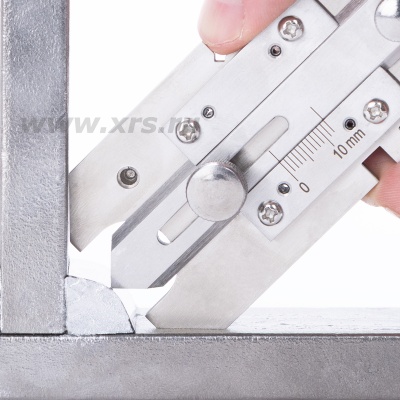

фактическая толщина углового шва (a), мм |
Е |
0–12,0 |
1,0 |
±0,20 |
±0,10 |
| Дефекты |
длина дефекта (l), мм |
Б |
0–10,0
10,0–50,0 |
1,0 |
±0,15 |
±0,10
±0,15 |
| глубина дефекта, чешуйчатости, западания между валиками (h₃), мм |
Г |
0–5,0 |
1,0 |
±0,20 |
±0,10 |
| Шкала |
Ед. изм. |
Диапазон шкалы |
Цена деления шкалы |
Погрешность измерения |
| УШС-4 |
УШС-4Т |
| А |
град. |
0–45,0 |
5,0 |
±2,00 |
±1,50 |
| Б |
мм |
0–10,0 |
1,0 |
±0,15 |
±0,10 |
| 10,0–50,0 |
±0,15 |
| В |
мм |
1,0–4,0 |
0,5 |
±0,20 |
±0,10 |
| Г |
мм |
5,0–0–10,0 |
1,0 |
±0,20 |
±0,10 |
| 10,0–15,0 |
±0,20 |
| Д |
мм |
1,0; 1,2; 2,0; 2,5;
3,0; 3,25; 4,0; 5,0 |
— |
±0,10 |
±0,10 |
| Е |
мм |
0–12,0 |
1,0 |
±0,20 |
±0,10 |
Масса: не более 250 г
Материал: нержавеющая сталь
| Наименование |
Количество |
| Универсальный шаблон сварщика УШС-4 (УШС-4Т) Элитест с калибровкой или поверкой |
1 шт. |

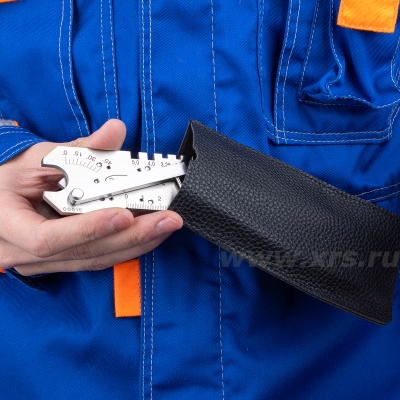

| Чехол |
1 шт. |
| Паспорт |
1 экз. |
