Комплект ВИК ЭЛИТЕСТ Эксперт

11 200 ₽
С калибровкой на весь комплект
13 800 ₽
С калибровкой/поверкой на каждое СИ
18 800 ₽
С калибровкой/поверкой ГосЦСМ на каждое СИ

Способы получения:

Самовывоз - 1 день

Доставка до ТК - 1-2 дня

Доставка по адресу - по запросу

Комплект ВИК Эксперт Элитест (с калибровкой или поверкой)

Комплект ВИК Эксперт разработан для контролеров сварочных работ и специалистов, имеющих аккредитацию на экспертизу и контроль качества основного материала, сварных швов и соединений. Набор предназначен для предприятий, осуществляющих конструирование, строительство и техническое обслуживание сооружений на опасных производственных объектах, системах газоснабжения, оборудования металлургической промышленности и объектах котлонадзора.

Применение комплекта ВИК Эксперт

Инструменты экспертного комплекта ВИК соответствуют регламентам РД-03-606-03 и РД-34.10.130-96. Применение набора необходимо на следующих стадиях производственного процесса: входной контроль, подготовка и сборка деталей под сварку, контроль качества сварных соединений и конструкций, исправления дефектов и диагностика в период эксплуатации.

На первой стадии инструменты решают задачу контроля производственных дефектов и технологических нарушений в основном материале (полуфабрикатах, изделиях, заготовках). Процедура необходима для того, чтобы проконтролировать качество поступивших элементов непосредственно перед сборкой.

При подготовке элементов к сварке приборы ВИК «Эксперт» позволят соблюсти технологию крепления и расположения деталей, а также провести контроль качества деталей на предмет соответствия геометрических параметров собранных элементов (положение в пространстве, форму) нормативно-технической документации предприятия (НТД).

После сварочных работ средствами измерения ВИК «Эксперт» выполняется контроль за наличием видимых производственных и технологических дефектов. Проводится дефектоскопия доступной поверхностности деталей, определяются параметры швов и соединений. В соответствии с п. 6.5.1 в РД 03-606-03 инструменты набора используются также для послойного контроля в процессе сварки.

На стадии устранения дефектов набор измерительных средств ВИК Элитест «Эксперт» поможет определить полноту исправления проблемных зон, проверить соответствие форм и размеров требованиям нормативов.

В период эксплуатации оборудования комплект ВИК «Эксперт» необходим для выявления поверхностных повреждений элементов конструкций, глубины окисления, толщины стенок материалов, формоизменения и усталости металла.

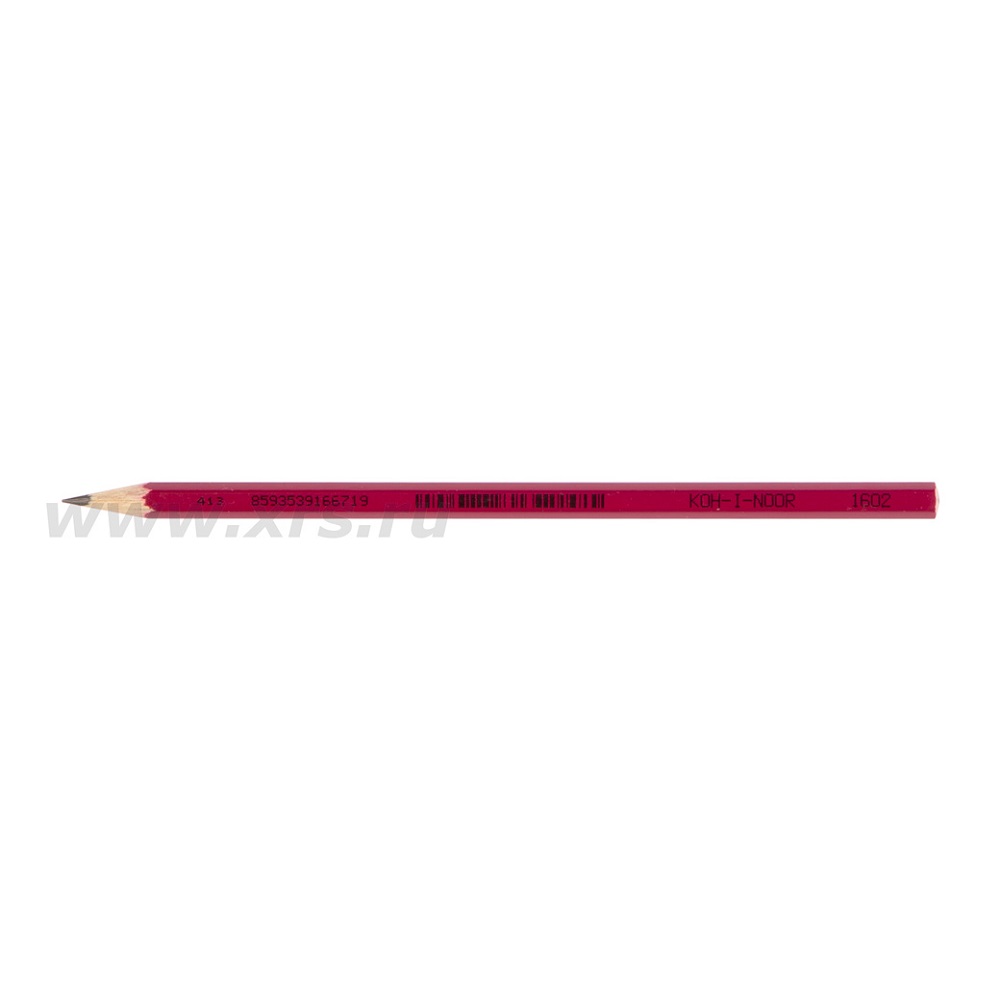

Для проведения вышеперечисленных операций набор ВИК «Эксперт» комплектуется: универсальным шаблоном сварщика, штангенциркулем, металлическими линейкой и угольником, наборами щупов и радиусных шаблонов, лупами просмотровыми с подсветкой и без, измерительной лупой с подсветкой, телескопическим инспекционным зеркалом, карманным фонарем с батарейками и рулеткой. Для фиксации и хранения результатов контроля в наборе ВИК «Эксперт» поставляются USB-флэш-накопитель (16 Gb), блокнот, ручка и карандаш. Для пометок и записей на объектах контроля применяются несмываемый маркер и высокотемпературный мелок.

Квалификация персонала

К процедурам контроля допускаются инженерно-технические работники и контролеры, имеющие специальное образование, прошедшие практическую подготовку по ВИК и получившие аттестацию в соответствии с ПБ 03-440-02.

Дополнительно

Комплект ВИК Элитест «Эксперт» поставляется в прочной и удобной сумке с демпфирующим наполнителем, который обеспечивает сохранность при транспортировке инструментов. По желанию покупателя набор можно дополнить иными средствами визуально-измерительного контроля из каталога ООО «Рентгенсервис».



Наименование
Метрологическое обеспечение
Фото
Практическое пособие «Шаблоны сварщика для визуально-измерительного контроля» Практическое пособие Шаблоны сварщика

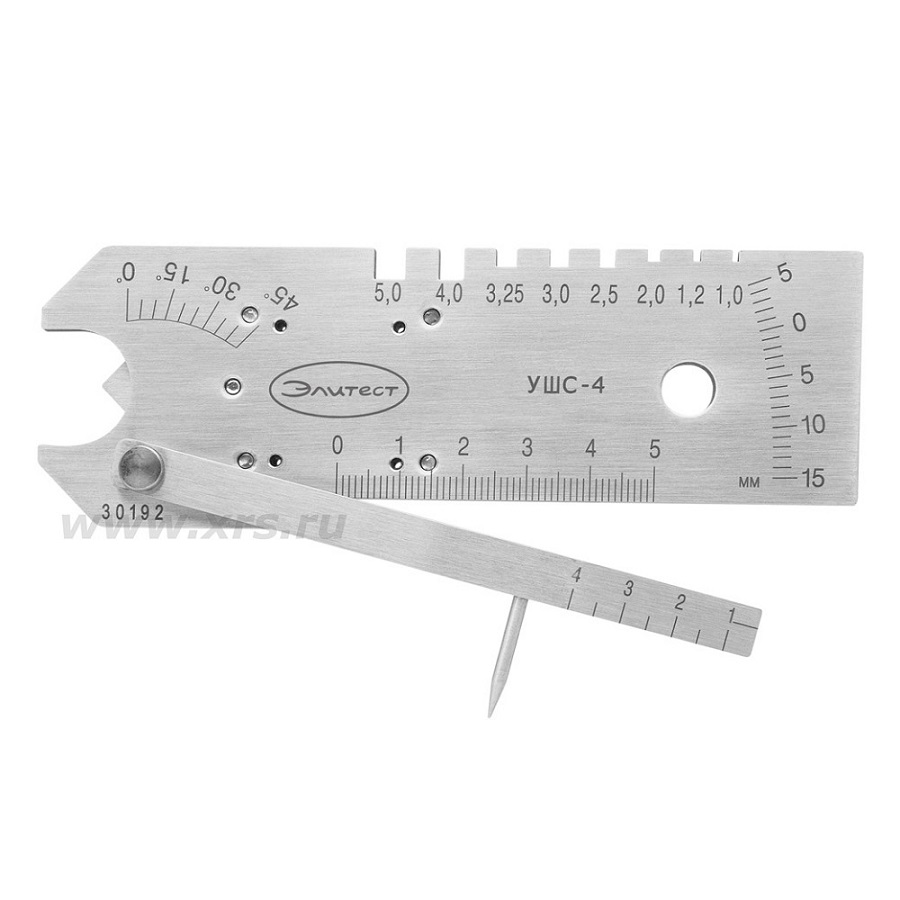

Универсальный шаблон сварщика УШС-4 Элитест

Калибровка

Универсальный шаблон сварщика УШС-4

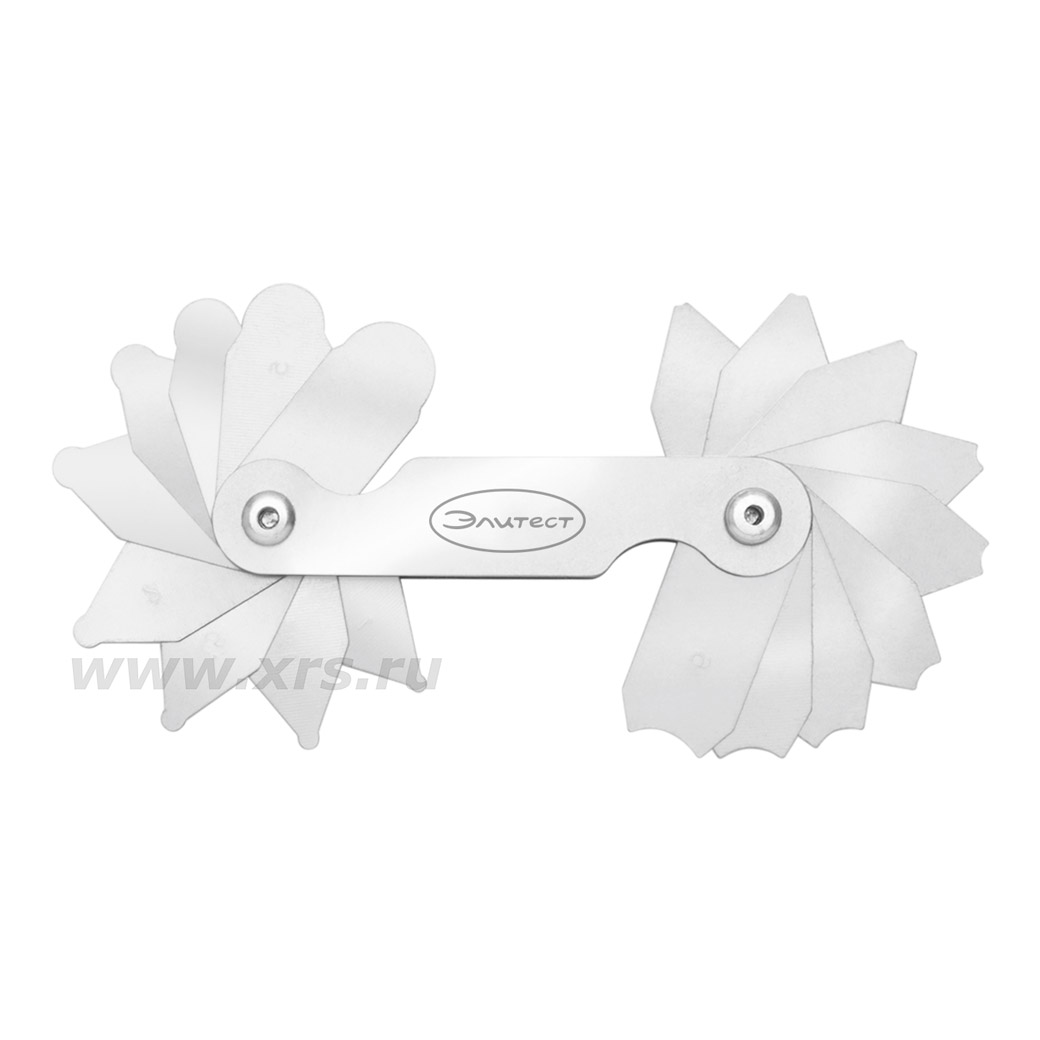

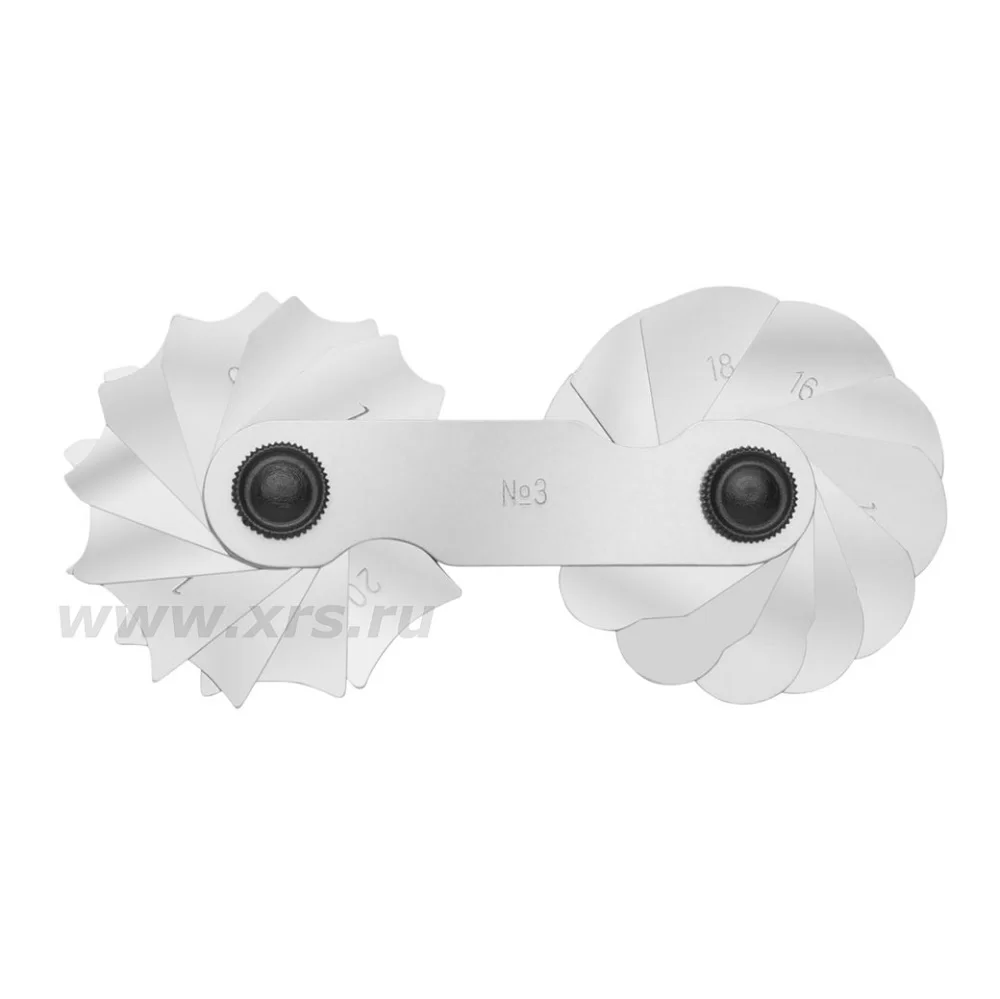

Наборы радиусных шаблонов Элитест

для оценки радиусов выпуклых и вогнутых поверхностей
№ 1 (R=1 ÷ 6 мм)
№ 3 (R=7 ÷ 25 мм)

Калибровка Набор радиусных шаблоновНабор радиусных шаблонов №3

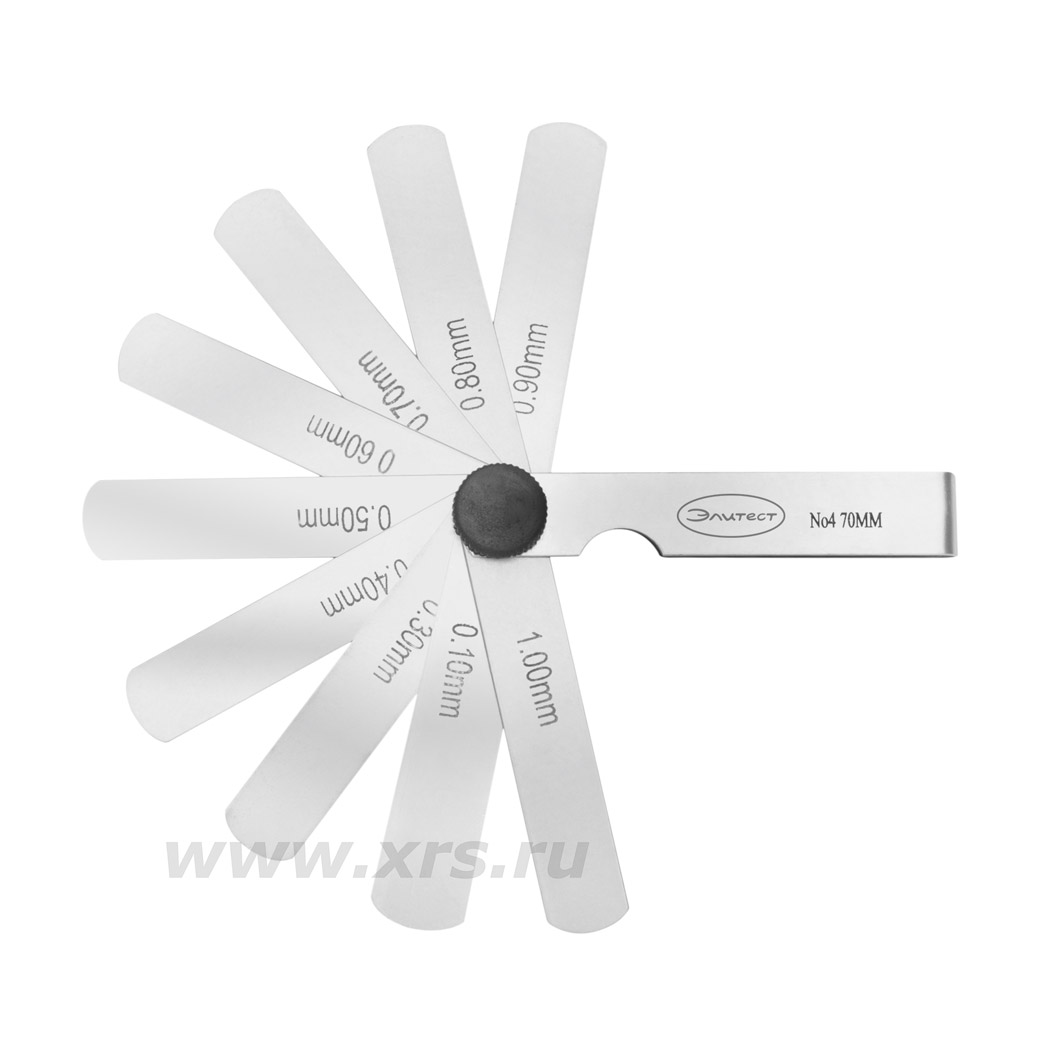

Набор щупов Элитест

для контроля зазоров между поверхностями

№ 4 (0,1 ÷ 1 мм)

Калибровка Набор щуповНабор щупов №4

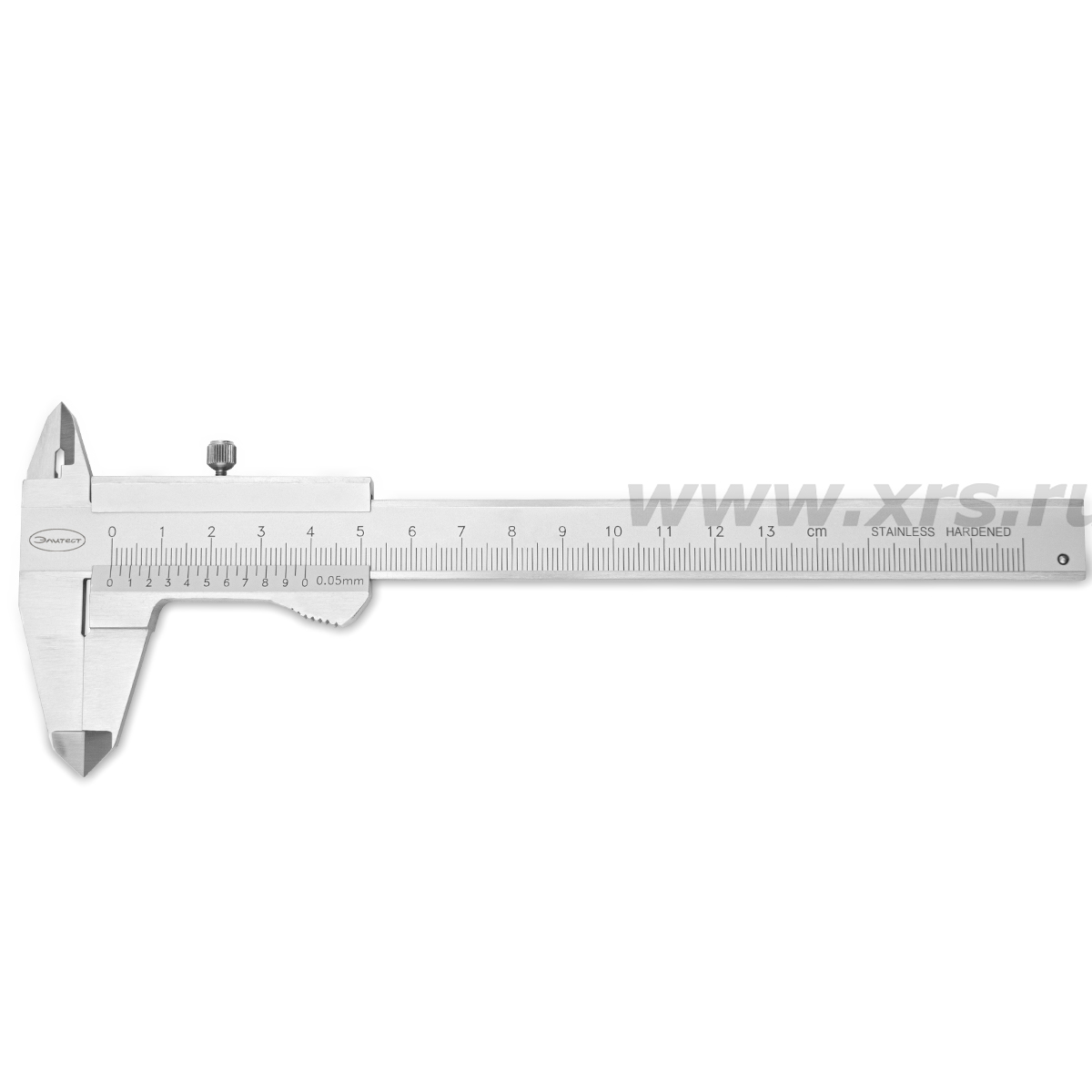

Штангенциркуль ШЦ-1-150 Элитест

с глубиномером

Калибровка Штангенциркуль ШЦ-1-150 ЭлитестШтангенциркуль ШЦ-1-150

Линейка металлическая Л-300

по ГОСТ 427-75

Калибровка

Линейка металлическая Л-300Линейка металлическая 300 мм

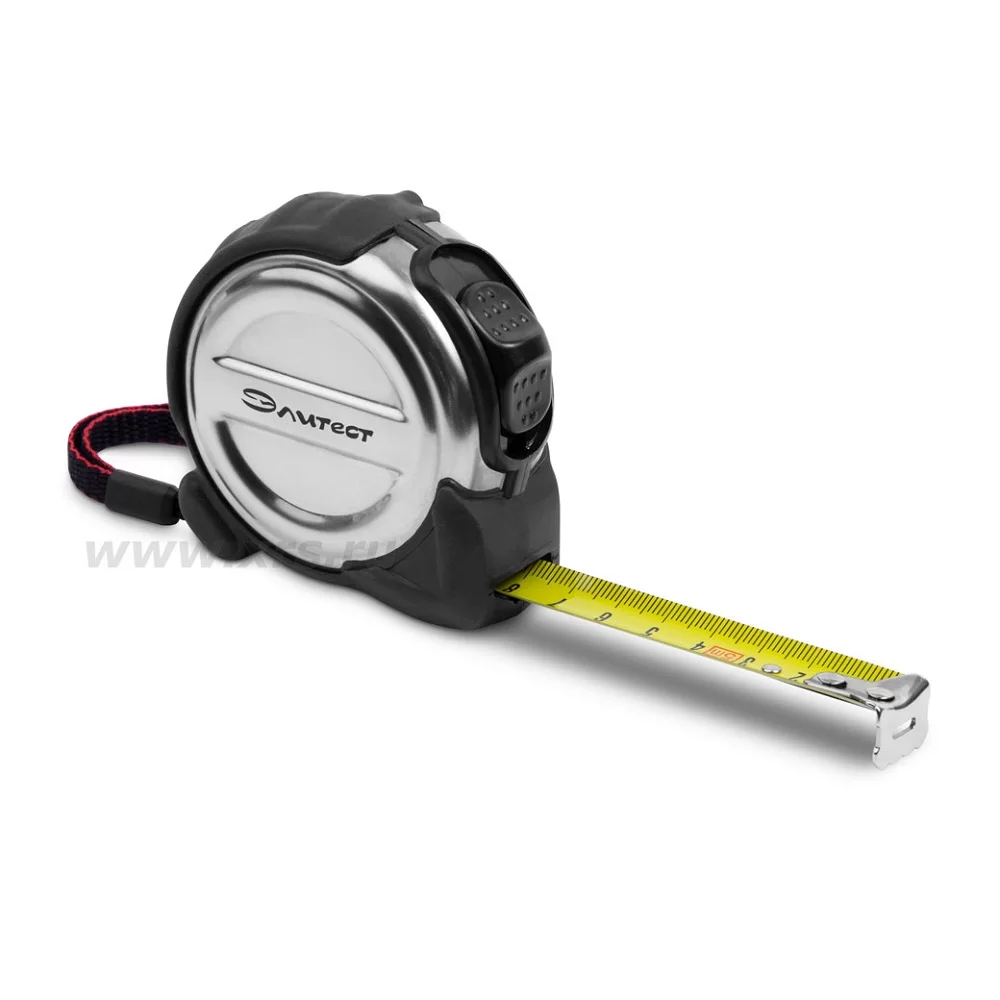

Рулетка 5 м Элитест Калибровка Рулетка 5м Элитест

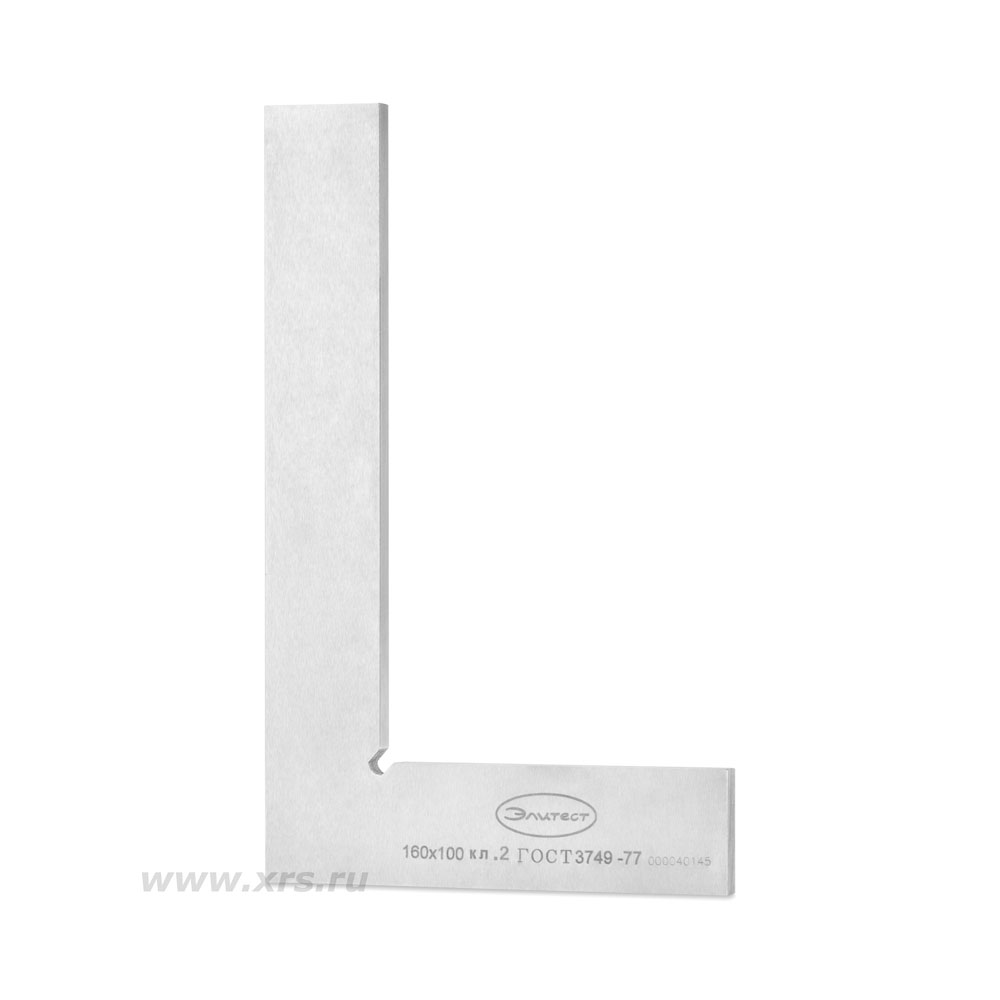

Угольник слесарный Элитест 160×100 мм

Калибровка Угольник слесарный 160х100 Элитест

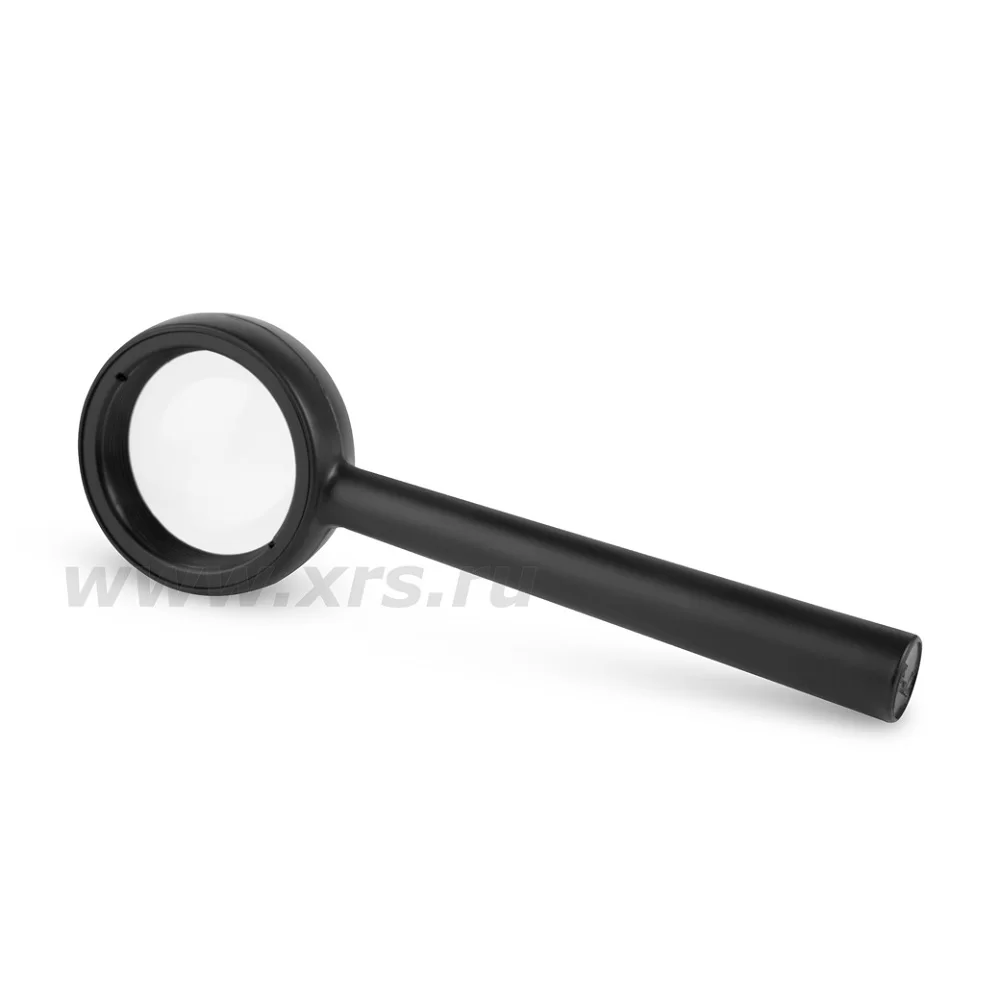

Лупа просмотровая ЛПИ-464-7х с ручкой



Лупа просмотровая ЛПИ-464-7хlpi 464m 7 1 m

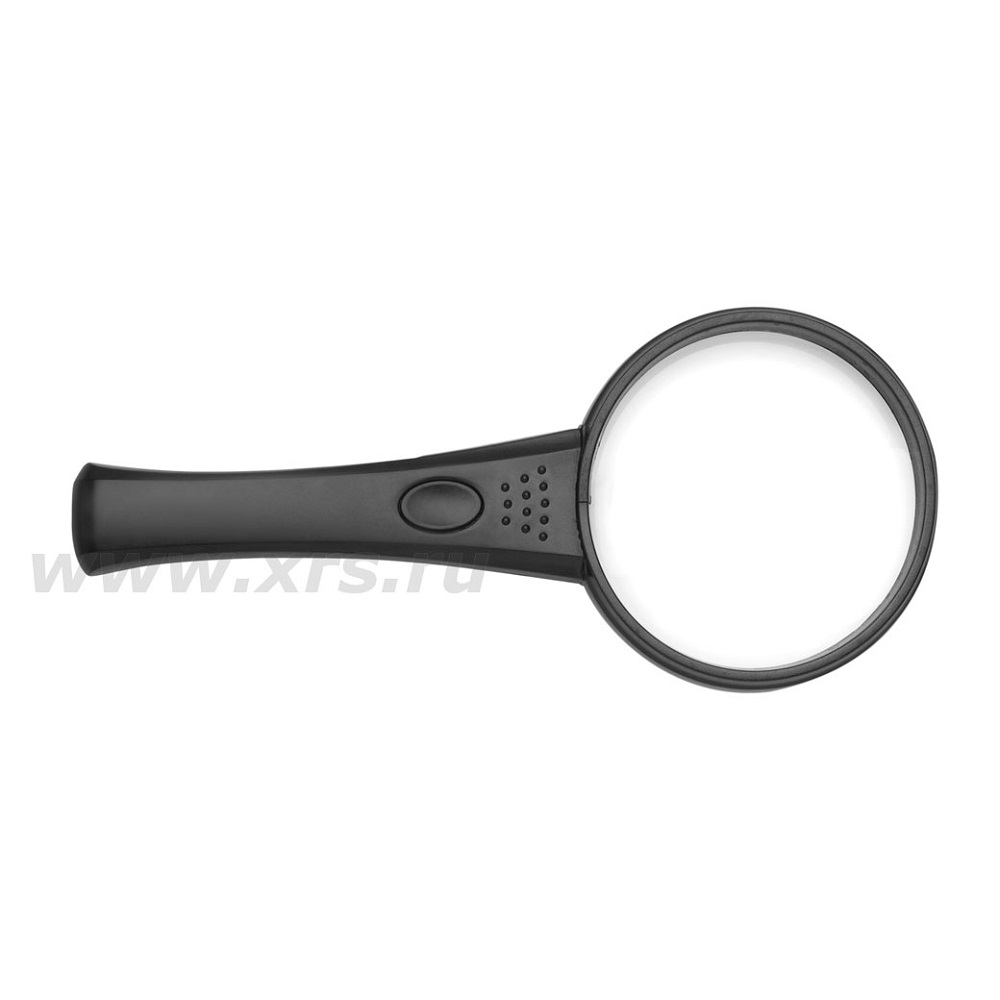

Лупа просмотровая с подсветкой

Ø 7,5 см — 3х

Ø 1,9 см — 8х

Lupa 3 8 s mg2b 5 2 mЛупа просмотровая

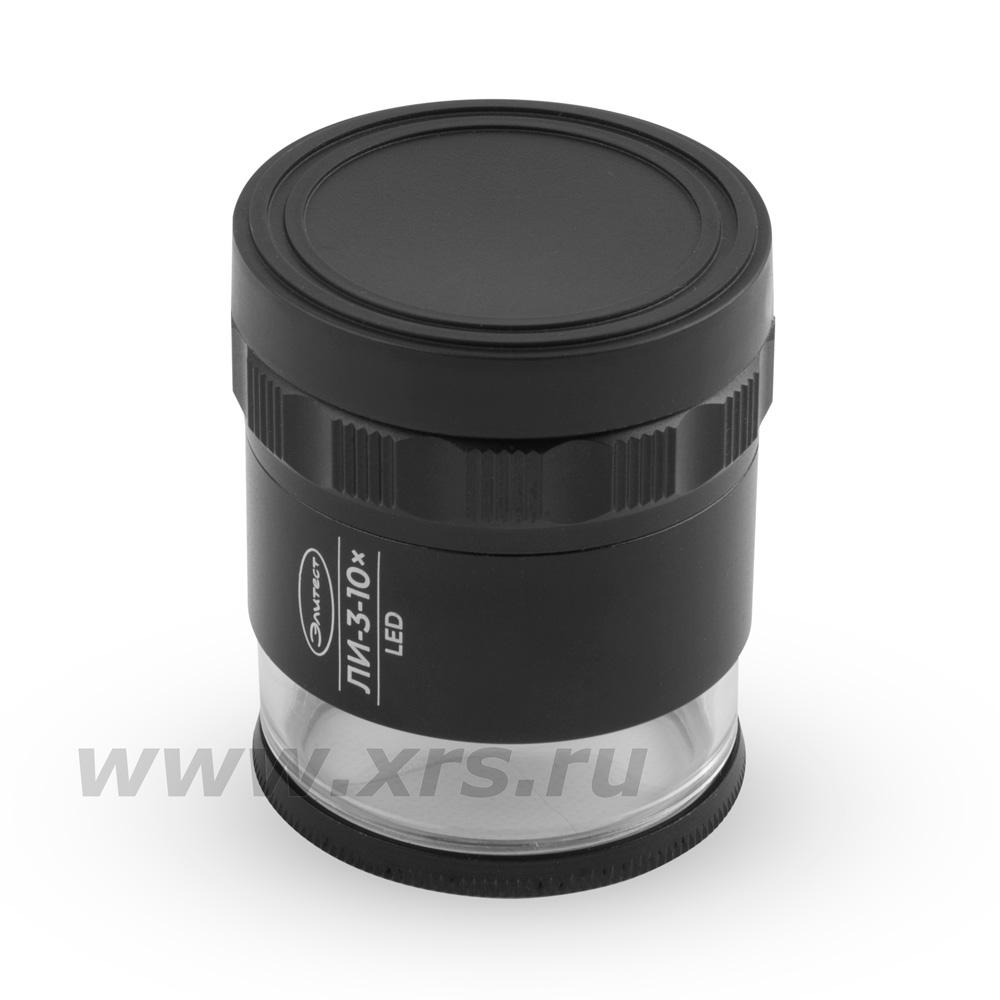

Лупа измерительная с подсветкой ЛИ-10× Элитест

Цена деления шкалы 0,1 мм

Калибровка

Лупа измерительная с подсветкой ЛИ-10× ЭлитестЛупа измерительная ЛИ-10х

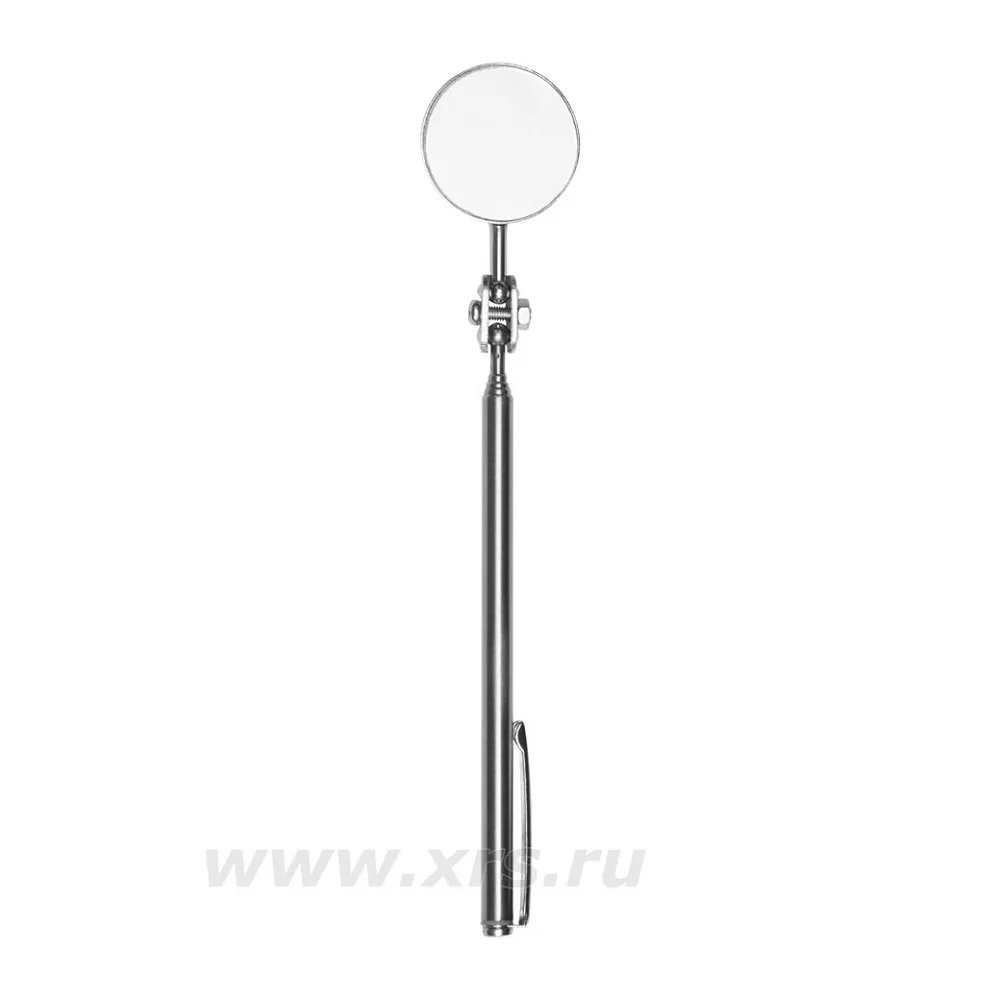

Зеркало телескопическое инспекционное Элитест (круглое)

Ø 32 мм

L — 450 мм

zerkalo mЗеркало телескопическое

Фонарь карманный

Батарейки в комплекте

Фонарь светодиодный

Маркер Edding 8750

несмываемый

Маркер Edding 8750Маркер несмываемый

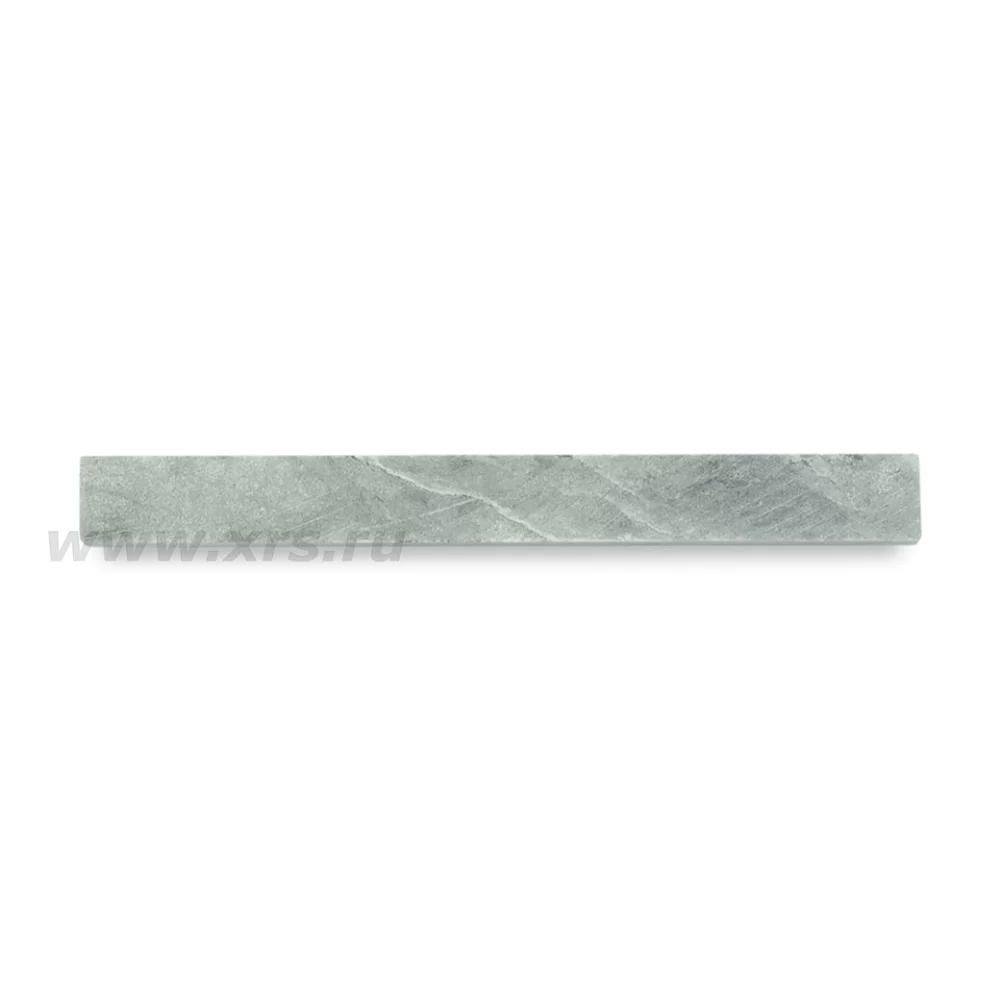

Мелок Markerland высокотемпературный, 1530° С

Мелок высокотемпературный
Фирменная авторучка Авторучка Элитест

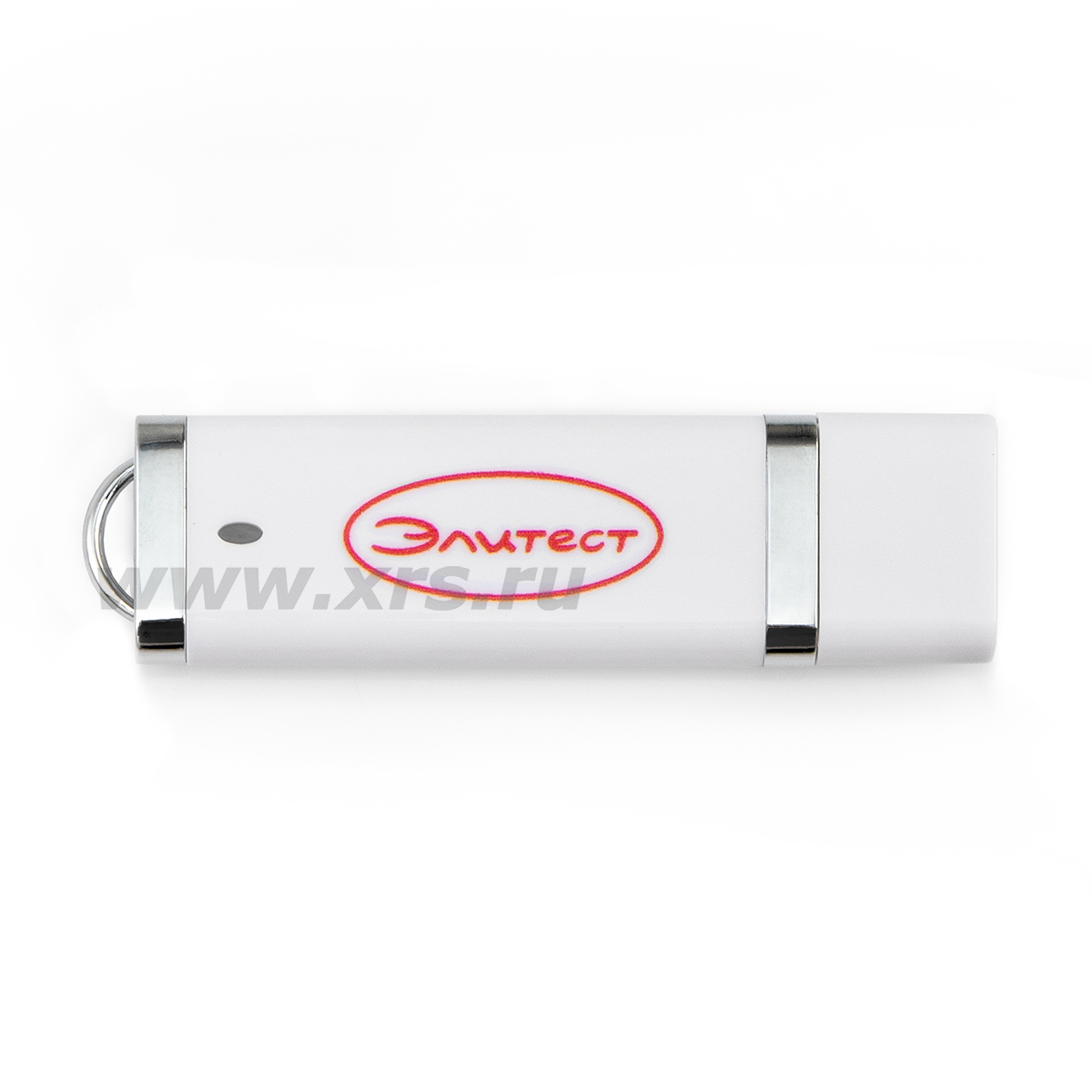

USB-накопитель 16Gb с образцом техкарты и нормативами по ВИК Флэшка Элитест

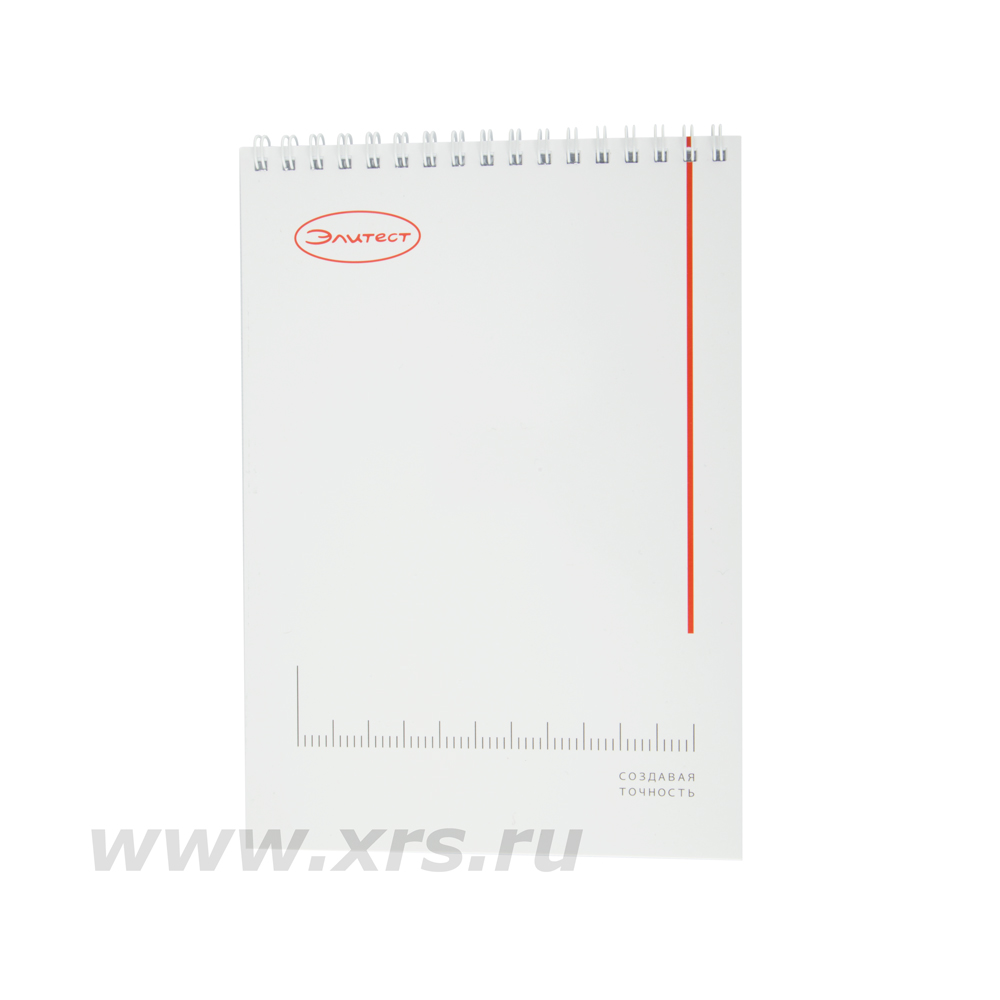

Фирменный блокнот bloknot elitist m2Блокнот Элитест

РД-03-606-03 «Инструкция по визуальному и измерительному контролю»

instrucia m2РД 03-606-03 Инструкция по визуальному и измерительному контролю

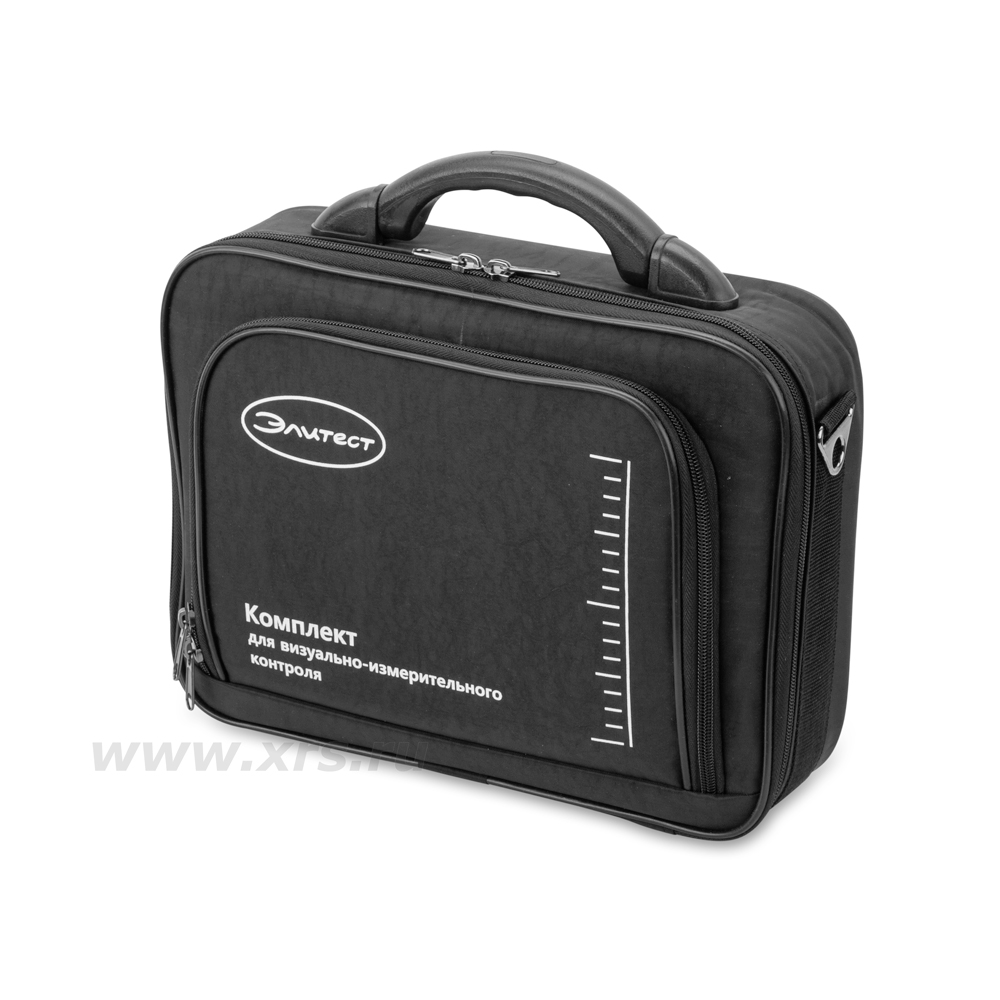

Сумка для ВИК

С наплечным ремнем регулируемой длины и дополнительной ручкой для переноски

Сумка для ВИК Элитест
