Назначение

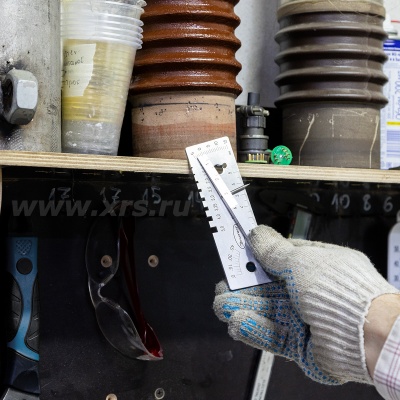

Универсальный шаблон сварщика УШС-3 (альтернативное название — универсальный шаблон сварщика УШС-3М) предназначен для визуального и измерительного контроля стыкуемых деталей, параметров стыкового шва и дефектов. Крупные шкалы шаблона обеспечивают удобство считывания показаний. Острый наконечник измерительного движка шаблона отлично подходит для измерения вогнутости корня стыкового шва и глубины подрезов, а пазы на основании шаблона позволяют оперативно определить диаметр электродов или сварочной проволоки непосредственно на месте проведения работ.
Сварочный шаблон УШС-3 востребован среди специалистов по визуально-измерительному контролю благодаря широкому диапазону решаемых задач, простоте и надежности конструкции. Данный шаблон включен в состав большинства комплектов ВИК.

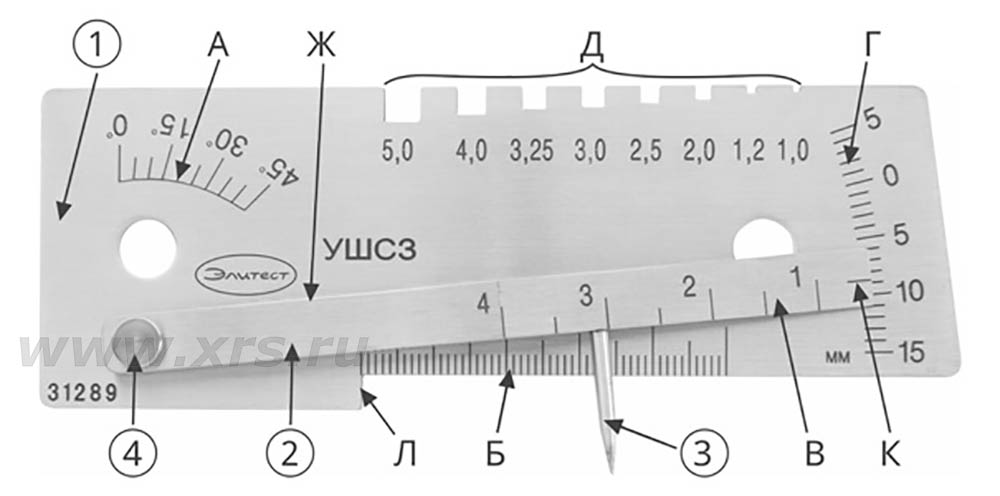

Общий вид УШС-3
1 — основание; 2 — измерительный движок; 3 — измерительный наконечник движка (2); 4 — ось; А, Б, В, Г — измерительные шкалы; Д — контрольные пазы; Ж — контрольная грань для снятия показаний шкалы (А); К — контрольная риска-индекс шкалы (Г); Л — торцевая грань
Метрологическое обеспечение
Шаблон сварщика УШС-3 Элитест внесен в Госреестр средств измерений РФ (№ 80844-20).
Цена шаблона сварщика УШС-3 зависит от вида его метрологической аттестации. Компания «Рентгенсервис» предлагает купить универсальный шаблон сварщика УШС-3 с калибровкой или с поверкой.
Контролируемые параметры
| Параметр |
Измерение по шкале |
Диапазон измерения |
Цена деления шкалы |
Погрешность измерения |
| Подготовка к сварке |
толщина деталей (s), мм |
Б |
0–10,0
10,–50,0
|
1,0 |
±0,15 |
| притупление кромки (c), мм |
| зазор между деталями (b), мм |
В |
1,0–4,0 |
0,5 |
±0,20 |
| глубина скоса кромки (h₁), мм |
Г |
0–10,0
10,0–50,0
|
1,0 |
±0,20 |
| смещение кромок (h₂) относительно верхней детали, мм |
| (h₂) относительно нижней детали, мм |
0–5,0 |
| угол скоса кромки (β), град. |
А |
0–45,0 |
5,0 |
±2,00 |
| диаметр электродов и сварочной проволоки (d₁), мм |
Д |
1,0; 1,2; 2,0;
2,5; 3,0; 3,25;
4,0; 5,0
|
— |
±0,10 |
| Стыковой шов |
выпуклость стыкового шва (g₁) и его корня (g₂), мм |
Г |
0–5,0 |
1,0 |
±0,20 |
| вогнутость стыкового шва (g₃) и его корня (g₄), мм |
0–10,0
10,0–15,0
|
| ширина шва (е), мм |
Б |
0–10,0
10,0–50,0
|
1,0 |
±0,15 |
| Дефекты |
длина дефекта (l), мм |
| глубина дефекта, чешуйчатости, западания между валиками (h₃), мм |
Г |
0–5,0 |
1,0 |
±0,20 |
Условия эксплуатации УШС-3
- Температура: от -45°C до +45°C (в некоторых версиях паспорта допускается диапазон от -50°C до +50°C );
- Влажность: до 98% при 20°C;
- Хранение: в соответствии с ГОСТ 15150-69 (условия хранения Л);
- Защита: необходимо оберегать от ударов, падений и коррози;
Принцип работы
УШС-3 работает по механическому принципу: подвижный движок перемещается относительно основания, а результат считывается по шкалам.
Основные измерения:
- Зазор — клин движка вводится в стык, отсчёт по шкале на клине;
- Высота усиления / глубина дефекта — движок поворачивается до касания неровности, отсчёт по шкале;
- Угол скоса кромок — движок совмещается с поверхностью, отсчёт по угловой шкале;
- Диаметр электрода — проверяется вставкой в калиброванные пазы.
Чем отличается УШС-3 от УШС-2 и УШС-4
УШС-2 — это катетомер. Он предназначен только для измерения катетов угловых сварных швов в диапазоне от 4 до 14 мм. У него нет функций контроля зазоров, скоса кромок или дефектов.
УШС-3 — более универсальный инструмент. Он контролирует широкий набор параметров: глубину дефектов (0–15 мм), высоту усиления (0–5 мм), притупление и ширину шва (0–50 мм), зазоры (1–4 мм), углы скоса (0–45°) и диаметры электродов. Ориентирован в первую очередь на контроль трубопроводов и стыковых соединений.
УШС-4 — самый многофункциональный из трёх. Он сочетает функции УШС-3 и шаблона Ушерова-Маршака, дополнительно имеет выдвижную планку для контроля углов скоса кромок. Также позволяет измерять катеты угловых швов (0–10 мм), что УШС-3 не делает в полном объёме.
Нужна ли поверка для УШС-3
Да, УШС-3 является средством измерения утверждённого типа (номер в Госреестре 70742-18) и подлежит обязательной периодической поверке.
