Универсальный шаблон сварщика УШС-1 ЭЛИТЕСТ

400 ₽

(Без аттестации)

500 ₽

(С калибровкой)

Производитель: Арион

Бренд:

Арион

Способы получения:

Самовывоз - 1 день

Доставка до ТК - 1-2 дня

Доставка по адресу - по запросу

Описание

Универсальный шаблон сварщика УШС-1 ЭЛИТЕСТ

(Альтернативное название: универсальный шаблон Красовского УШК-1)

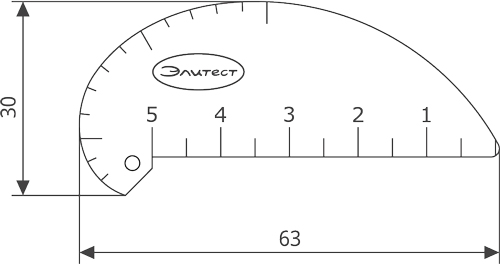

Общий вид шаблона УШС-1

А, Б – измерительные шкалы

Назначение

Универсальный шаблон сварщика УШС-1 предназначен для визуально-измерительного контроля выпуклости стыкового шва и фактической толщины углового шва. Среди всех шаблонов, позволяющих производить данные измерения, УШС-1 является самым компактным. От большинства других шаблонов его отличает шкала для измерения выпуклости стыкового шва и корня стыкового шва с ценой деления 0,5 мм.

Технические характеристики

Шкала	Ед. изм.	Диапазон шкалы	Цена деления шкалы	Погрешность измерения
А	мм	3,0–15,0	1,0	±0,50
Б	мм	0–5,0	0,5	±0,20
Вес, не более: 10 г Материал: нержавеющая сталь

Контролируемые параметры

Параметр

Измерение по шкале

Диапазон измерения

Цена деления шкалы

Погрешность измерения

выпуклость стыкового шва (g₁)

и его корня (g₂), мм

0–4,0

0,5

±0,20

фактическая толщина углового шва (a), мм

3,0–15,0

1,0

±0,50
