Универсальный шаблон сварщика УШС-2 ЭЛИТЕСТ

420 ₽

(Без аттестации)

550 ₽

(С калибровкой)

Способы получения:

Самовывоз - 1 день

Доставка до ТК - 1-2 дня

Доставка по адресу - по запросу

Описание

Универсальный шаблон сварщика УШС-2 ЭЛИТЕСТ

(Альтернативные названия: катетомер, набор радиусных шаблонов)

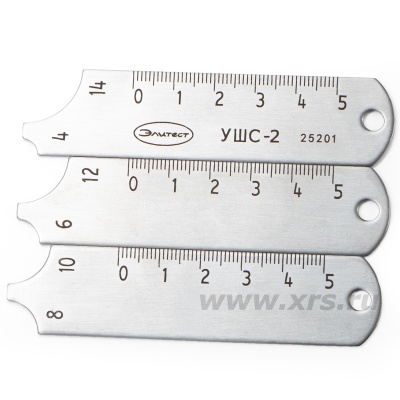

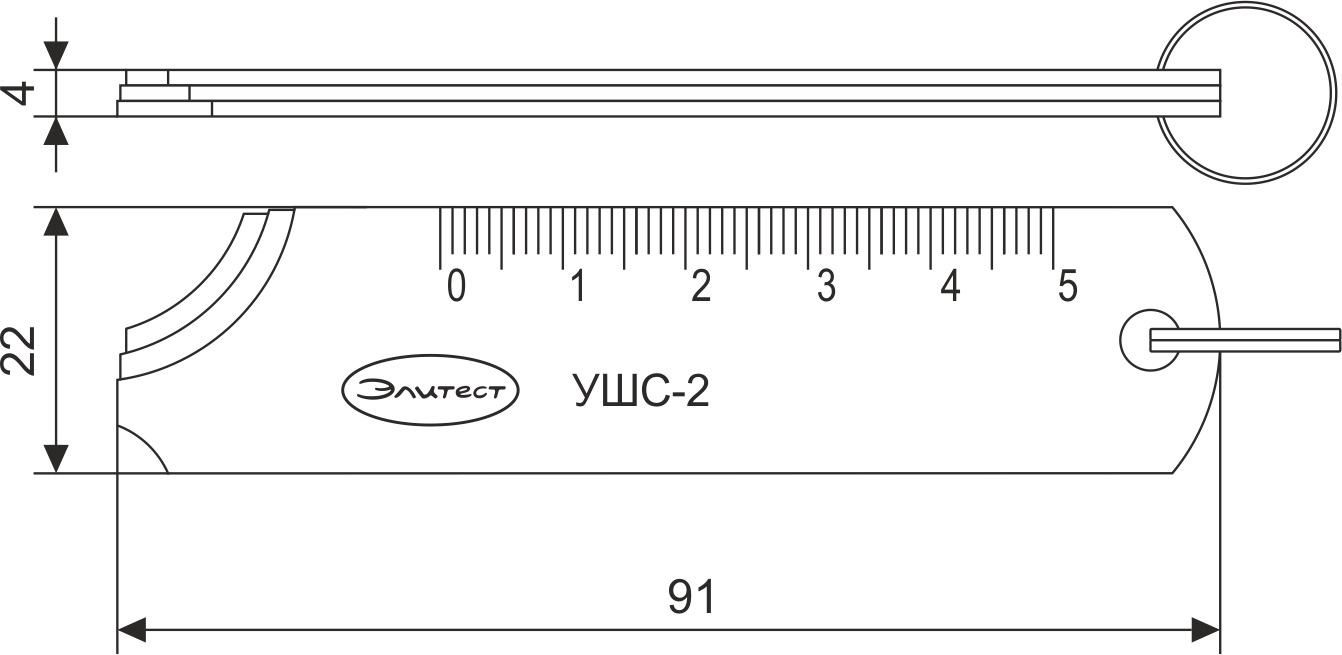

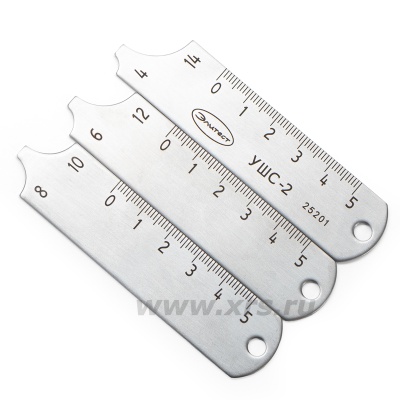

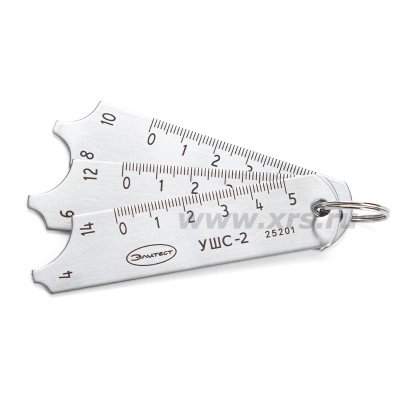

Общий вид шаблона УШС-2

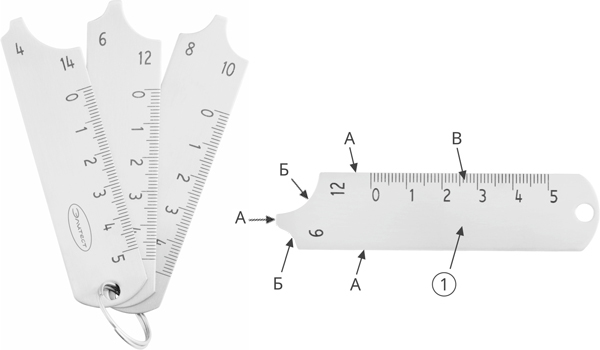

Общий вид УШС-2

1 – пластина; А – установочная грань; Б – контрольная точка для определения катета; В – измерительная шкала

Назначение

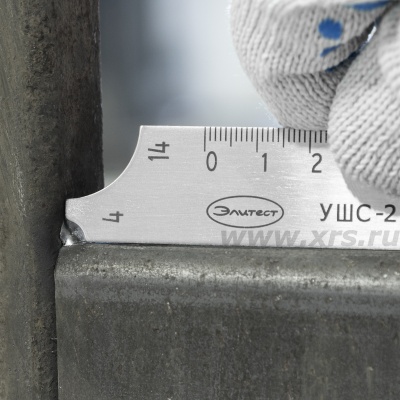

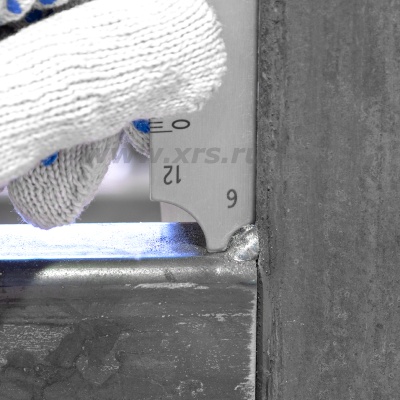

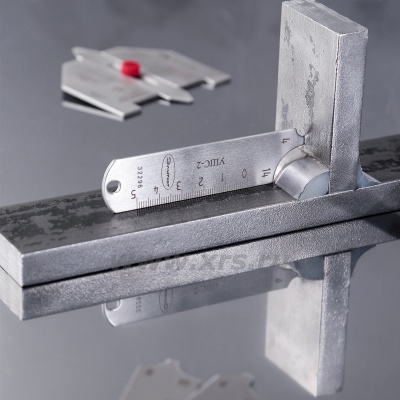

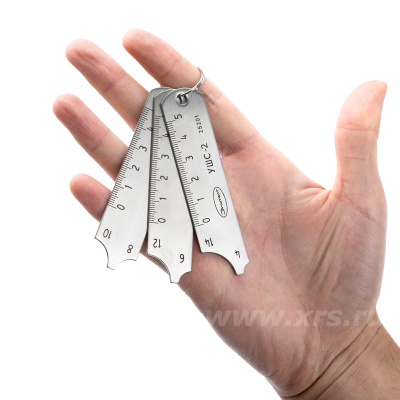

Универсальный шаблон сварщика УШС-2 предназначен для визуального контроля катетов угловых швов в тавровых, нахлесточных и угловых соединениях. Помимо выточек, соответствующих размерам катетов, на каждой пластине шаблона нанесена линейка, что позволяет измерять толщину детали и притупление кромки, а также фиксировать длину дефектов. Кольцо, соединяющее пластины, обеспечивает необходимую степень свободы для использования каждой пластиной отдельно, без раскрепления общей связки, что ускоряет процесс контроля.

Технические характеристики

ushs 2 measure

Параметр пластины	Ед. изм.	Диапазон измерения	Цена деления	Погрешность
Выточки	мм	4×4; 6×6; 8×8; 10×10; 12×12; 14×14	–	±0,20
Шкала	мм	0–50,0	1,0	±0,15

Контролируемые параметры

ushs 2 parametry

Параметр	Измерение по шкале	Диапазон измерения	Цена деления шкалы	Погрешность
катет углового шва (k), мм	–	4×4; 6×6; 8×8; 10×10; 12×12; 14×14	–	±0,20
толщина деталей (s), мм	В	0–50,0	1,0	±0,15
притупление кромки (c), мм
длина дефекта (l), мм
