Перейти в корзину

Производитель: Арион

Бренд:

Элитест

Способы получения:

Самовывоз - 1 день

Доставка до ТК - 1-2 дня

Доставка по адресу - по запросу

Описание

Измерительный шаблон сварщика MG11 ЭЛИТЕСТ

(Альтернативное название: универсальный шаблон сварщика УШС МГ-11)

mg11 measure 1

Набор пластин Пластина

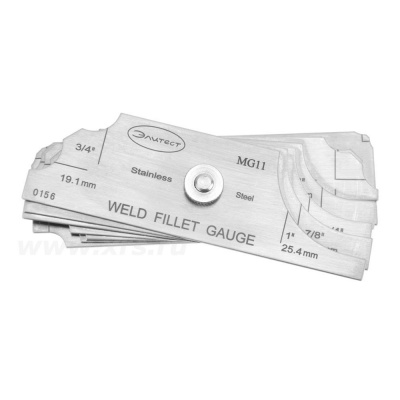

Общий вид MG11

1 – пластина; А – установочная грань; Б – контрольная точка для определения катета; В – линии для контроля катета; Г – контрольная грань для определения формы углового шва (выпуклая, вогнутая, нормальная)

Назначение

Измерительный шаблон сварщика MG11 предназначен для контроля катетов и формы угловых швов в тавровых, нахлесточных и угловых соединениях, выполненных в соответствии с международными стандартами, где за основу взята дюймовая система исчисления величин.

Технические характеристики

Справочные размеры, мм:

mg11 measure 2

Вес, не более: 135 г

Материал: нержавеющая сталь

Контроль швов с катетами		Погрешность измерения
мм	дюйм	мм	дюйм
3,2×3,2	1/8×1/8	±1/64	±0,2
4,8×4,8	3/16×3/16
6,4×6,4	1/4×1/4
7,9×7,9	5/16×5/16
9,5×9,5	3/8×3/8
11,1×11,1	7/16×7/16
12,7×12,7	1/2×1/2
15,9×15,9	5/8×5/8
19,1×19,1	3/4×3/4
22,2×22,2	7/8×7/8
25,4×25,4	1×1

Контролируемые параметры:

mg11 parametry

катеты углового шва (k)
фактическая толщина углового шва (а_ф)
