Измеритель WG5 ЭЛИТЕСТ

2 100 ₽

(Без аттестации)

2 400 ₽

(С калибровкой)

Способы получения:

Самовывоз - 1 день

Доставка до ТК - 1-2 дня

Доставка по адресу - по запросу

Описание

Измерительный шаблон сварщика WG5 ЭЛИТЕСТ

(Альтернативное название: измеритель для контроля катетов угловых швов WG5)

Набор пластин Пластина

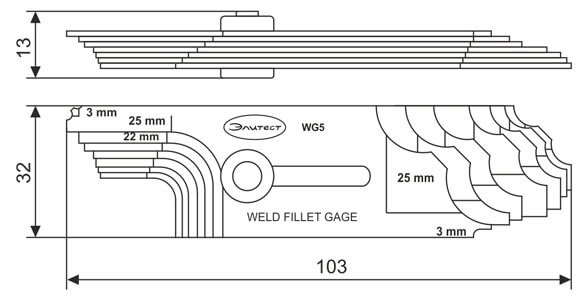

Общий вид WG5

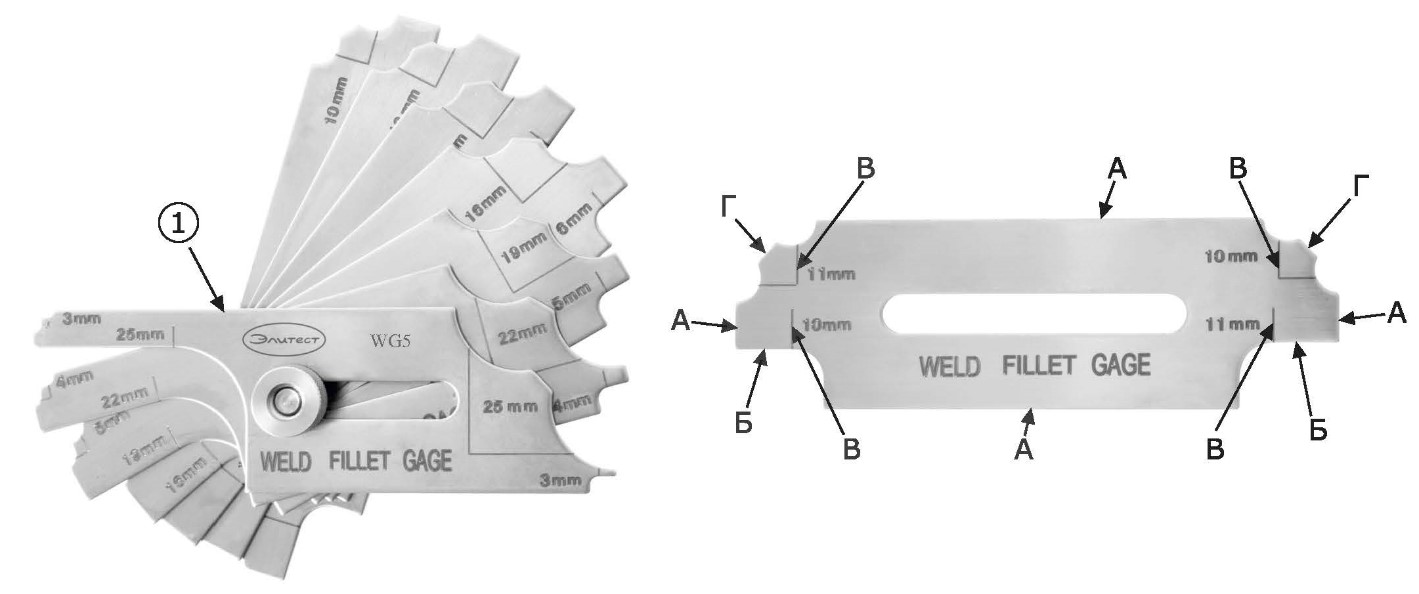

1 – пластина; А – установочная грань; Б – контрольная точка для определения катета; В – линии для контроля катета; Г – контрольная грань для определения формы углового шва (выпуклая, вогнутая, нормальная)

Назначение

Измерительный шаблон сварщика WG5 предназначен для контроля катетов и формы угловых швов в тавровых, нахлесточных и угловых соединениях. Данный шаблон отличается от универсального шаблона сварщика УШС-2 наличием бо́льшего количества пластин и выточек для контроля катетов и возможностью определить форму поперечного сечения углового сварного шва (выпуклая, вогнутая, нормальная).

Технические характеристики

shablon wg 5 measure

Контроль швов с катетами, мм

Погрешность, мм

3×3; 4×4; 5×5; 6×6; 8×8; 9×9;

10×10; 11×11; 12×12; 14×14;

16×16; 19×19; 22×22; 25×25;

±0,2

Вес, не более: 135 г

Материал: нержавеющая сталь

Контролируемые параметры

shablon wg 5 parametry

катеты углового шва (k)
фактическая толщина углового шва (а_ф)
