Измерительный шаблон сварщика WG2+ ЭЛИТЕСТ
Назначение
Измеритель сварных соединений WG2+ предназначен для визуально-измерительного контроля параметров сварного шва, стыкуемых деталей и дефектов. В отличие от WG1 данный шаблон обладает расширенным диапазоном шкал (В, Г, Д) и увеличенными габаритами.

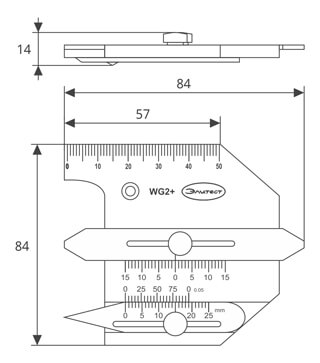

Общий вид WG2+

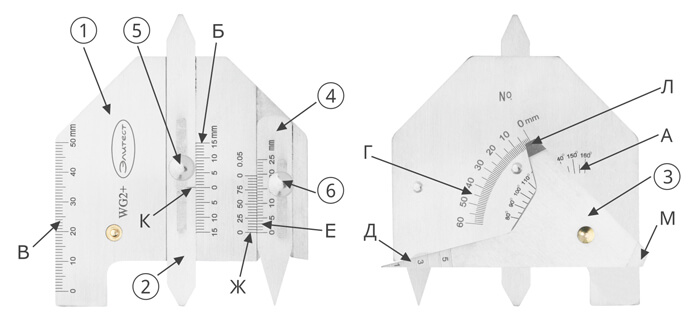

Лицевая сторона Оборотная сторона
1 — основание; 2, 3, 4 — измерительные движки; 5, 6 — стопорные устройства движков (2) и (4) соответственно; А, Б, В, Г, Д, Е — измерительные шкалы; Ж — нониус шкалы (Е); К, Л, М — контрольные риски-индексы шкал (Б), (Г) и (А) соответственно
Контролируемые параметры
| Параметр |
Измерение по шкале |
Диапазон измерения |
Цена деления шкалы |
Погрешность измерения |
| Подготовка к сварке |
толщина деталей (s), мм |
В
Г |
0–50,0
0–60,0 |
1,0
1,0 |
±0,15
±0,20 |
| притупление кромки (c), мм |
| угол скоса кромки (β), град. |
А |
0–70* |
5,0 |
±1,00 |
| зазор между деталями (b), мм |
Д |
1,0–6,0 |
1,0 |
±0,25 |
| глубина скоса кромки (h₁), мм |
Б
Е |
0–15,0
0–7,0 |
1,0
0,05 |
±0,20
±0,10 |
| смещение кромок (h₂), мм |
| Стыковой шов |
выпуклость стыкового шва (g₁) и его корня (g₂), мм |
Б |
0–15,0 |
1,0 |
±0,20 |
| вогнутость стыкового шва (g₃) и его корня (g₄), мм |
Б
Е |
0–15,0
0–7,0 |
1,0
0,05 |
±0,20
±0,10 |
| ширина стыкового шва (е), мм |
Г |
0–60,0 |
1,0 |
±0,20 |
| Угловой шов |
фактическая толщина
углового шва (a), мм |
Б |
0–15,0 |
1,0 |
±0,20 |
| катет углового шва (k), мм |
| Дефекты |
длина дефекта (l), мм |
В
Г |
0–50,0
0–60,0 |
1,0
1,0 |
±0,15
±0,20 |
| глубина дефекта (h₃), мм |
Е |
0–7,0 |
0,05 |
±0,10 |
* Для получения значения (β) необходимо вычесть из показаний шкалы 90°.
