Дефектоскоп ультразвуковой УСД-60ФР

Цена:
996 000 ₽

Способы получения:

Самовывоз - 1 день

Доставка до ТК - 1-2 дня

Доставка по адресу - по запросу

Ультразвуковой дефектоскоп на фазированных решетках УСД-60ФР

Ультразвуковой дефектоскоп УСД-60ФР является продолжением линейки приборов серии УСД, хорошо зарекомендовавшей себя у российских специалистов неразрушающего контроля.

Модель совмещает в себе классический метод ультразвукового контроля, метод TOFD и контроль по 16 каналам в режиме фазированных решеток. Применение преобразователей с фазированными решетками превращает УСД-60ФР в инструмент с элементами томографа, значительно расширяя возможности и повышая качество контроля. Использование с преобразователями сменных призм позволяет избежать износа самого преобразователя и контролировать любые криволинейные поверхности.

Прибор внесен в Госреестр средств измерений РФ (№ 72956-18).

Конструктивное исполнение

Дефектоскоп имеет ударопрочный прорезиненный корпус со степенью защиты IP65. Дисплей разрешением 640 × 480 точек снабжен антибликовым покрытием, морозоустойчив и безотказно работает при температуре −30 °C. При весе всего 1,4 кг УСД-60ФР обладает широкими функциональными возможностями, адаптирован к тяжелым условиям эксплуатации и станет лучшим выбором для проведения работ в полевых условиях.

Дефектоскоп может работать от съемного литий-ионного аккумулятора или от сети переменного тока 220 В. Время автономной работы — не менее 10 часов. Крышка отсека снабжена винтами крепления для быстрой замены и установки аккумулятора. Также на задней панели прибора находится ручка, предназначенная для переноски дефектоскопа и его установки на горизонтальной поверхности рабочего места.

Ручка дефектоскопа

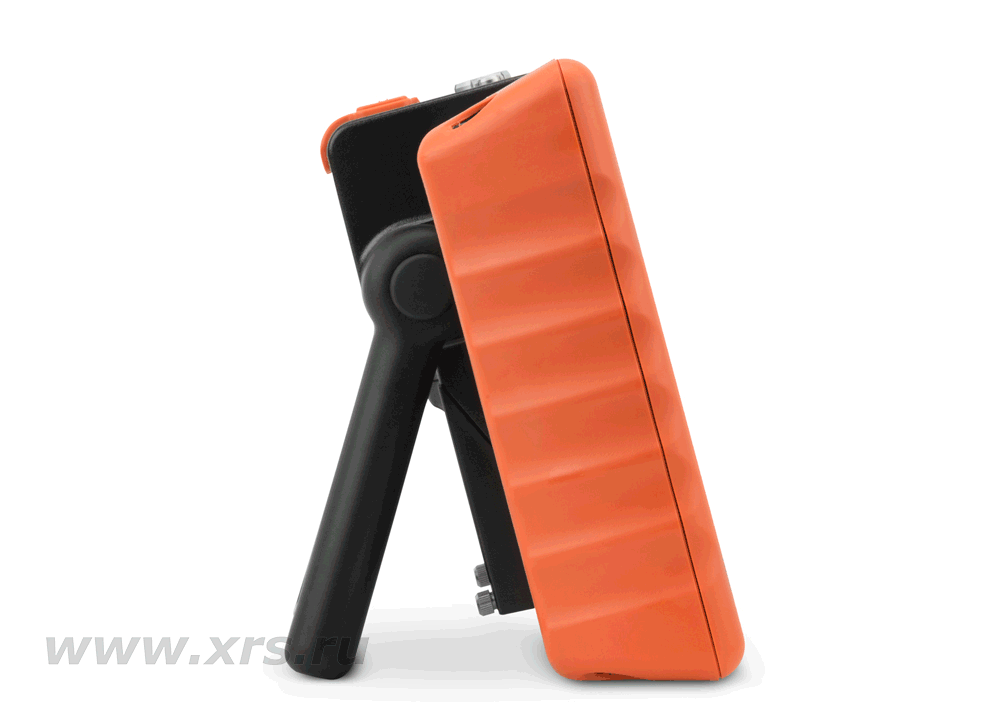

Вид прибора сзади

Дефектоскоп УСД-60ФР: вид прибора сзади

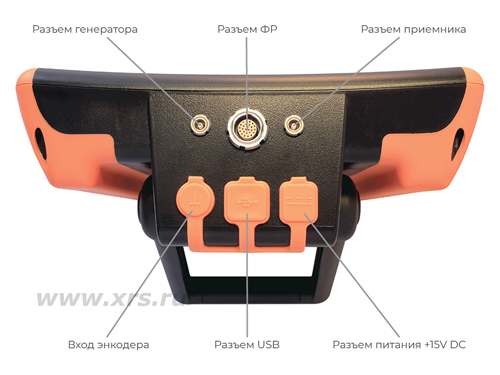

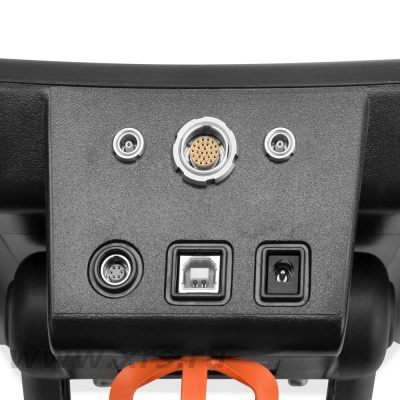

Разъемы прибора

Дефектоскоп УСД-60 ФР: разъемы прибора

Интерфейс прибора

УСД-60ФР отличает интуитивно понятный интерфейс и простая структура меню, поэтому управление дефектоскопом не создает сложностей даже у начинающих пользователей. Все функции в меню разбиты по группам: главное меню и дополнительное меню. Структура меню позволяет изменять параметры работы под необходимую задачу. Связь с компьютером на базе OS Windows (XP, 7, 8, 10) осуществляется через USB-интерфейс.

Структура меню

Дефектоскоп УСД-60ФР: структура меню

Метод фазированных решеток

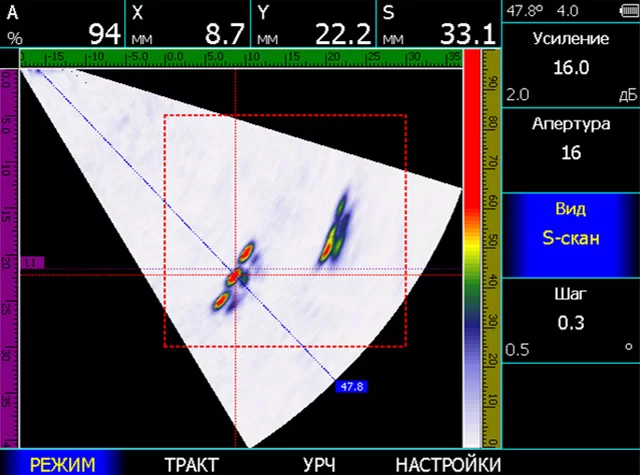

Ключевая особенность дефектоскопа УСД-60ФР заключается в возможности применения 16-элементных преобразователей на фазированных решетках. Если результат традиционного ультразвукового контроля выводится в виде А-скана, то метод ФР — это множество А-сканов, которые преобразуются в S-скан, визуализирующий структуру материала. S-скан — двумерное изображение, полученное из одного преобразователя под различными углами ввода.

Метод ФР дает возможность намного увеличить контрольную зону и скорость сканирования за счет генерации преобразователем разных углов ввода. Результаты сканирования представляются в виде наглядного изображения, что значительно ускоряет и упрощает их расшифровку и повышает точность контроля. Применение преобразователей с фазированными решетками превращает УСД-60ФР в инструмент с элементами томографа. Специализированное программное обеспечение выводит полное 3D изображение объекта контроля и позволяет анализировать его по всем сечениям. CD-диск с ПО входит в комплект поставки.

Функциональные особенности

В режиме классического дефектоскопа УСД-60ФР может быть использован для контроля по методу TOFD. В режиме ФР происходит запись всех лучей на S-скане с формированием С- и D-сканов: с видом контролируемого материала сверху и в сечении. На дисплее могут одновременно отображаться А-, В- и S-сканы. Переключение из режима классического дефектоскопа в режим ФР происходит мгновенно и не требует перезагрузки прибора или пересохранения настроек.

Среди функциональных особенностей и возможностей дефектоскопа стоит отметить следующие:

Наименование параметра Значение
Тип используемых ФР Любые классические 16-канальные преобразователи с ФР
Алгоритм обработки сигнала ФР Цифровая фокусировка сигнала с полным сбором матрицы (FMC) и использованием технологии TFM

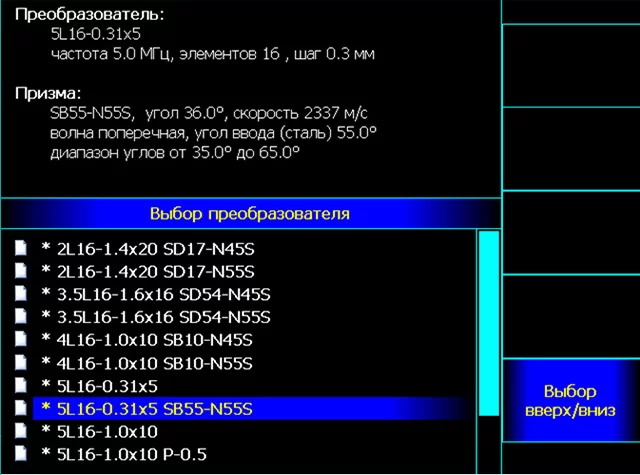

Настройка параметров ФР преобразователя
Автоматическая из энергонезависимой памяти прибора
Минимальная развертка (для контроля тонких изделий)
5 мм

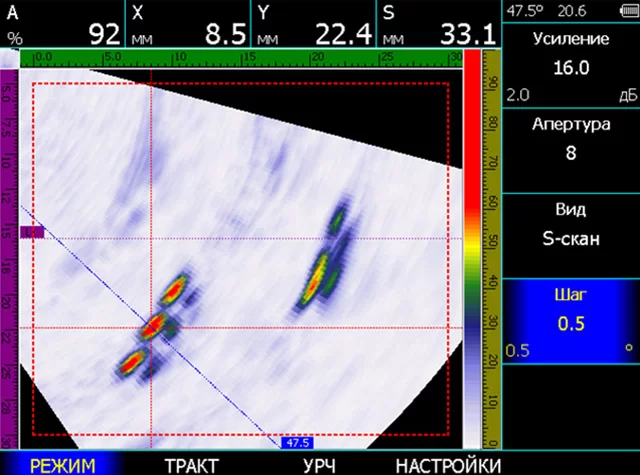

Регулировка рабочей апертуры 4,8 и 16 активных элементов
Регулировка шага сканирования по углу
0,3°–2°
Выравнивание чувствительности по углам при сканировании в режиме ФР
2D коррекция (10 линий по глубине, 20 точек коррекции по углу каждая)
Выравнивание чувствительности по глубине в режиме ФР
ВРЧ, до 10 дБ/мкс, с точностью 0,01 дБ/мкс
Задержка в призме 0–100 мкс с шагом 0,1; 0,1 и 1 мкс
Автоматическая калибровка задержки в призме
по СО-3, V-2, образцу с отражателем, калибровка TOFD преобразователей

Развертка
мин: 0–2 мкс (0–5,9 мм)
макс: 0–1000 мкс (0–5950 мм, сталь)
с шагом 0,01; 0,1; 1; 10; 100
Задержка от −4 мкс до 1000 мкс с шагом 0,01; 0,1; 1; 10 и 100 мкс
Максимальная длина контролируемого материала (сталь)
до 3000 мм (эхо-режим), 6000 мм (теневой режим)

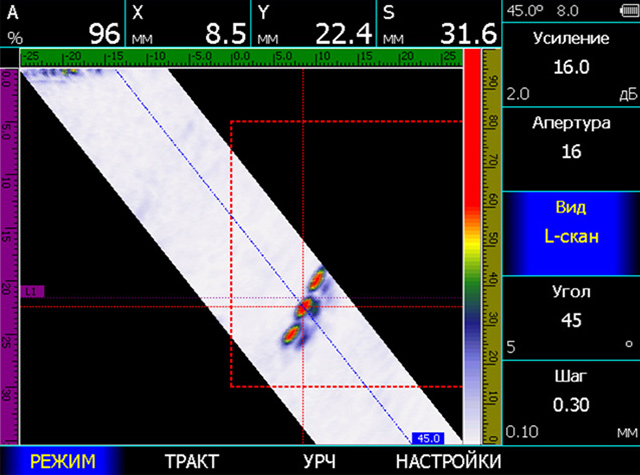

Режим сканирования ФР S-скан (секторное сканирование), L-скан (линейное сканирование с постоянным углом)
Диапазон скоростей 100–10 000 м/с
Зондирующий импульс Радиоимпульс амплитудой 50 В, с регулируемым числом периодов (0,5–5) и изменяемой частотой радиоимпульса
Частота повторений ЗИ от 50 до 500 Гц с шагом 1,5; 10 и 100 Гц в классическом режиме. В режиме ФР устанавливается автоматически в зависимости от заданных параметров
Автоматическая калибровка диапазона контроля при заданной толщине шва
есть

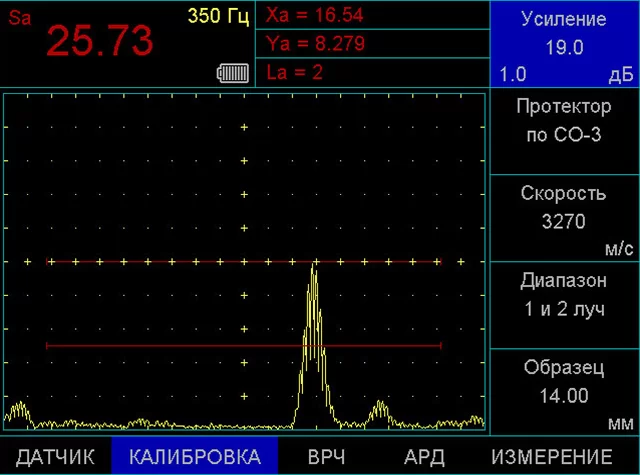

Автоматическая калибровка скорости УЗК
есть

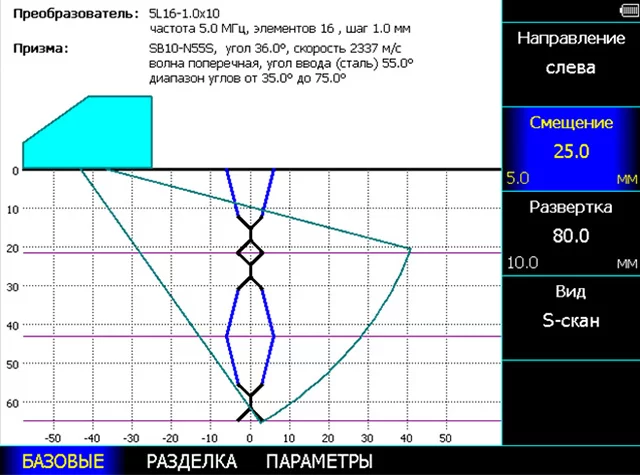

Конструктор геометрии сварного соединения
Встроенный помощник, отображение разделки шва на изображении скана

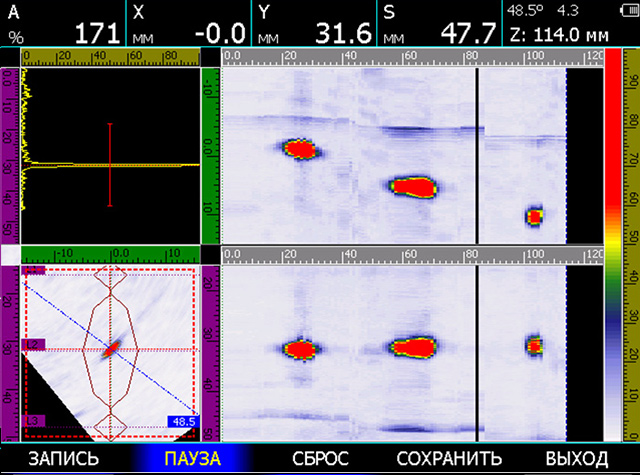

Использование сканеров Любые 2-координатные сканеры с оптическими энкодерами, запись сканов в память прибора, анализ сканов как в приборе, так и в специальном ПО анализа
Использование TOFD Одноканальный TOFD с записью по датчику пути или по времени
В-скан В-скан по датчику оборотов в режиме одноканального дефектоскопа, отображение реальной геометрии сварного шва (true-to-geometry imaging) в режиме ФР
Усилитель Широкополосный: 0,1–20 МГц, с возможностью выбора узкополосных энкодеров

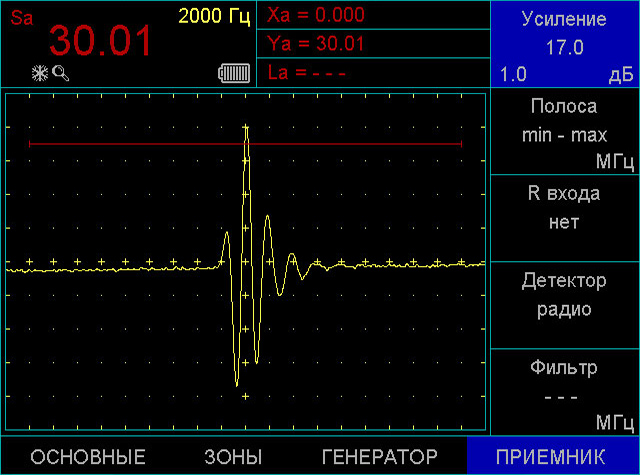

Детектирование Положительная или отрицательная полуволна, полное, радиосигнал (во всем диапазоне развертки)
Измерение временных интервалов от 0 до первого сигнала в зоне или между сигналами в зонах, по фронту, по максимуму сигнала или по переходу через «0»
Временная регулировка чувствительности (ВРЧ) Диапазон до 70 дБ, 12 дБ/мкс с построением кривой по 20 опорным точкам введенным вручную или от контрольных отражателей
Кривая амплитуда-расстояние (АРК) Построение по 20 точкам, регулируемое по высоте
Функция АРД Построение по 20 точкам, регулируемое по высоте с автоматической привязкой к усилению и двумя дополнительными кривыми
Отсечка Компенсированная, 0–80% высоты экрана
Демпфирование 25 Ом / 50 Ом / 1000 Ом
Входной импенданс 50 Ом / 600 Ом
Диапазон регулировки усиления 100 дБ с шагом 0,5; 1; 2; 6 и 10 дБ
Цифровая фильтрация сигнала есть
Аналоговая фильтрация сигнала есть
Дополнительная клавиша +dB Программируемая

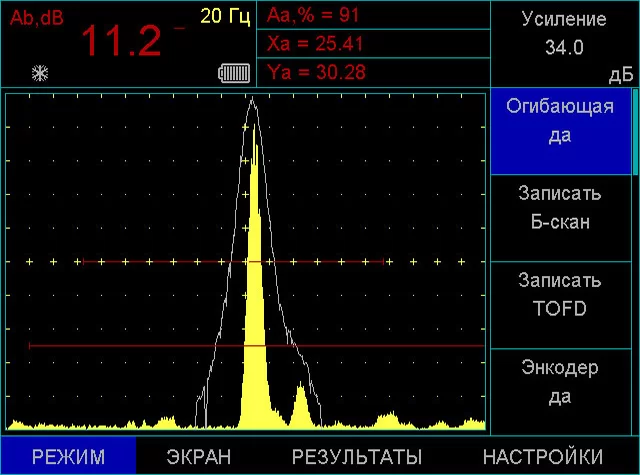

Отображение сигналов на экране (визуализация)

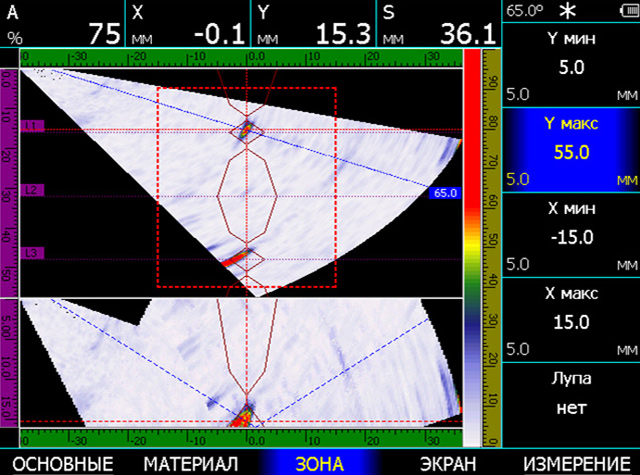

А-скан, В-скан, С-скан, D-скан, S-скан, L-скан, TOFD
Зоны контроля в режим ФР Прямоугольная зона выделения участка сигнала на S-скане с точностью установка границ до 0,1 мм
Зоны контроля в классическом режиме Две независимых зоны, начало и ширина изменяются во всем диапазоне развертки, уровни порогов задаются от 0 до 95% высоты экрана при детектировании и от −95% до +95% при радиосигнале с шагом 1%, индивидуальная логика определения дефектов. Две независимых зоны во временной области

Режимы работы АСД
Дефект в первой зоне;
Дефект во второй зоне;
Дефект в первой и во второй зоне;
Дефект в одной из зон;
По АРК — сравнение сигнала в первой зоне с кривой амплитуда-расстояние
Алгоритм поиска дефекта в зоне контроля в режиме ФР
Авто по максимуму амплитуды сигнала в зоне; авто по максимуму амплитуды сигнала на выбранном луче; вручную.
Вычисление координат отражателей на S-скане Автоматическое во всем диапазоне S-скана, с использованием математической модели призмы в памяти дефектоскопа, точность определения координат до 0,1 мм

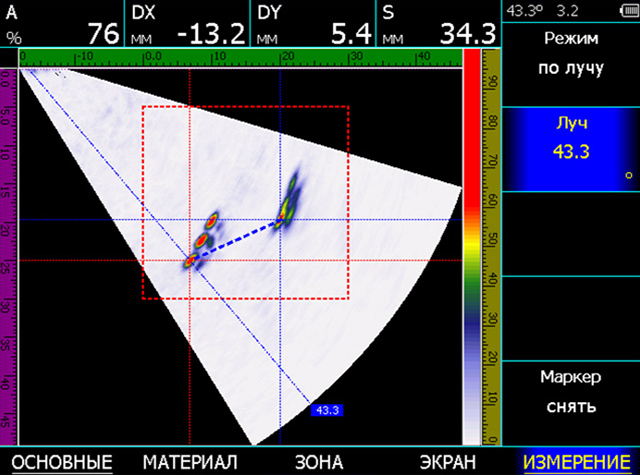

Определение линейных размеров между отражателями по S-скану
По двум маркерам, устанавливаемым вручную или автоматически
Одновременное отображение сигналов на экране в режиме ФР в ручном режиме
S-скан; А-скан + S-скан; А-скан + В-скан; S-скан + В-скан; А-скан + S-скан + В-скан
Автоматическая сигнализация дефектов (АСД)
Световая для каждой зоны отдельно и звуковая
Измерение амплитуды В процентах от высоты экрана; в дБ относительно уровня порога в зоне; в дБ относительно опорного сигнала; по АРК (DAC)
Оценка размеров дефектов в режиме классического дефектоскопа
Встроенные АРД диаграммы
Сравнение с сохраненным эталонным сигналом
Автоматическое во всем диапазоне усиления
Поддержка стандарта контроля сварных швов AWS D1.1
Есть, с автоматическим расчетом D1.1 Ratio
Обработка изображения на экране после «заморозки» экрана
Полнофункциональная обработка и анализ
Дисплей Цветной высококонтрастный, TFT 640 × 480 точек (130 × 100 мм). Специальная функция для работы на ярком солнечном свете.
Смена цветовых схем экрана под особенности зрения и условной освещенности
есть
Память 200 настроек с А-сигналом; 1 000 протоколов контроля и результатов сканирования
Язык меню Русский, английский
Интерфейс связи с ПК USB

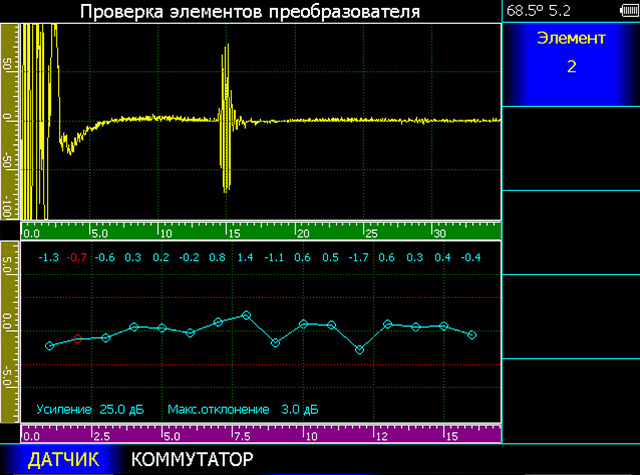

Возможность самодиагностики Полная диагностика всех элементов преобразователя, построение диаграмм разброса чувствительности, диагностика работы коммутатора
Обновление встроенного ПО Самостоятельно пользователем по USB
Разъемы преобразователей 2 × LEMO 00; 1 × LEMO 16
Аккумулятор Li-Ion 10,8 В; 5000 мА/ч
Время работы Не менее 10 часов работы от аккумулятора
Внешнее питание Блок питания 220 В АС
Напряжение питания 15 В / 2,5 А DC
Диапазон рабочих температур, °C −30...+55
Габаритные размеры, мм 200 × 225 × 80
Масса, кг, с аккумуляторами 1,4
Наименование Количество
Электронный блок УСД-60ФР с Li-Ion аккумулятором 1 шт.
Предустановленное ПО «Классический УЗ дефектоскоп» 1 шт.
Предустановленное ПО «УЗ дефектоскоп с ФР» 1 шт.
Блок питания 15 В / 220 В 1 шт.
Защитный чехол с блендой и креплением на корпусе оператора 1 шт.
16-элементный преобразователь ФР стандартный 4 или 5 МГц 1 шт.
Призма для ФАР наклонная 55° 1 шт.
Призма для ФАР прямая 1 шт.
Кабель LEMO 00 — LEMO 00 1,5 м 2 шт.
Преобразователь ультразвуковой одноканальный (по выбору) 4 шт.
Кабель USB для связи с ПК 1 шт.
Программное обеспечение на CD-диске 1 шт.
Комплект документации (руководство по эксплуатации, паспорт с методикой поверки, сертификат метрологической поверки) 1 экз.
Кейс для переноски 1 шт.
