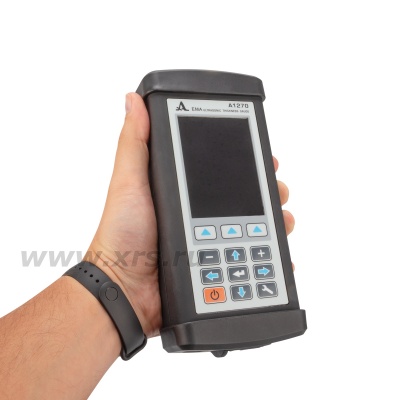

Электромагнитно-акустический толщиномер А1270

ЭМА-толщиномер А1270 относится к ручным ультразвуковым приборам портативного исполнения. Позволяет измерять толщину и искать места утонений объектов контроля без предварительной подготовки поверхности и без использования контактной жидкости.

Толщиномер А1270 внесен в Госреестр средств измерений РФ (№ 79531-20), в перечень средств неразрушающего контроля ПАО «Газпром» (п. 87), и в реестр средств измерений и испытательного оборудования, применяемых в ОАО «РЖД» (п. 52).

ЭМА-толщинометрия с технологией импульсного подмагничивания

В процессе эксплуатации объекты и изделия, толщину которых необходимо измерить, часто могут подвергаться действию различных неблагоприятных факторов: высокие и низкие температуры, давление, химически агрессивные вещества и т. д. Поверхность в таком случае может быть повреждена коррозией или покрыта защитными покрытиями. ЭМА-преобразователи толщиномера А1270 могут работать через покрытие и мало требовательны к состоянию поверхности, не нуждаются в ее тщательной зачистке и специальной подготовке. В преобразователях используется технология импульсного подмагничивания, другими словами, постоянные магниты в них заменены на импульсные электромагниты. Магнитное поле создается при помощи импульса тока всего на доли секунды, что позволяет избежать сильного примагничивания преобразователей к ферромагнитным материалам. В совокупности это значительно сокращает время подготовки к контролю и упрощает сам процесс толщинометрии, а также увеличивает срок службы преобразователей.

Особенности прибора

  • Не требует предварительной подготовки и зачистки поверхности.
  • Работа без контактной жидкости.
  • Регулируемая скорость ультразвуковых колебаний в диапазоне от 500 до 15 000 м/с.
  • Расширенный диапазон измеряемых толщин (0,9–100 мм по стали).
  • Автоматическое определение скорости ультразвука на объекте известной толщины.
  • Интуитивно понятный интерфейс и удобное меню, что позволяет быстро освоить работу с прибором специалистам любого уровня.
  • Простая и оперативная настройка основных параметров преобразователя с помощью юстировочного образца.
  • Энергонезависимая память на 50 000 цифровых результатов измерений и 4000 А-сканов.
  • Возможность проводить измерения через коррозию, окалину и непроводящее покрытие толщиной до 1,5 мм.
  • Работа в автономном режиме в течении 8 ч.

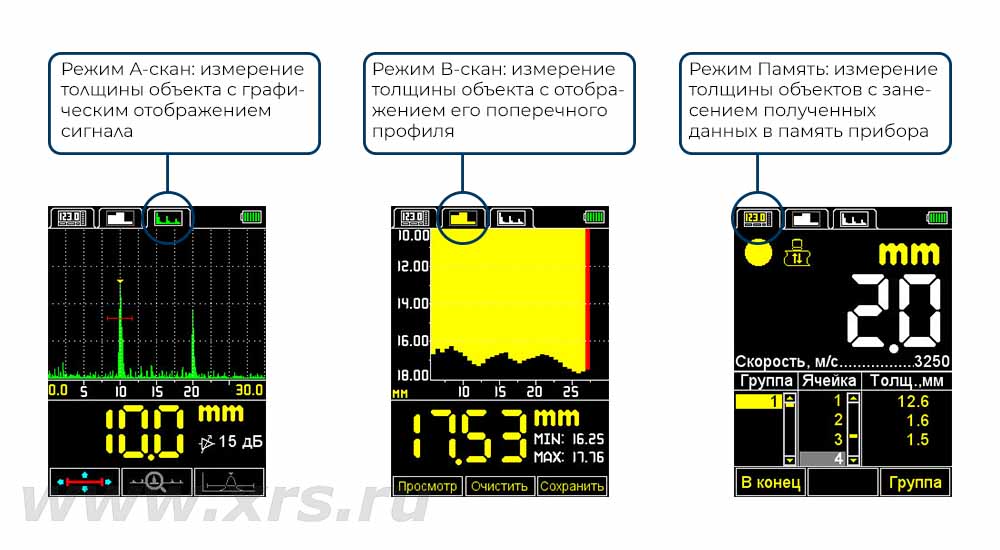

  • Три основных режима работы: А-скан, В-скан и Память.

Режимы работы толщиномера А1270

ЭМА-преобразователи

Толщиномер А1270 может быть укомплектован набором различных преобразователей. Преобразователи имеют фиксированную направленность излучения и приема ультразвука, поэтому толщина определяется непосредственно под местом установки. С помощью преобразователей S7392 и S7394 возможен контроль объектов, нагретых до температуры +300 °C. Они работают на постоянном магните и подключаются к толщиномеру через специальный переходник. С преобразователями также может использоваться передвижная каретка, что значительно облегчает сканирование протяженных поверхностей. Технические характеристики преобразователей приведены в таблице ниже.

Преобразователь Диапазон измерений толщины по стали, мм Рабочий тип волн Поляризация Номинальная частота, МГц Форма апертуры Диаметр (или длина × ширина) апертуры, мм
S3850 5.0A0D8ES 0,9–50,0 поперечные радиальная 5,0 круглая 8
S3855 4.0A0D8ES 0,9–50,0 поперечные радиальная 4,0 круглая 8
S3950 5.0A0D8ES 0,9–50,0 поперечные радиальная 5,0 круглая 8
S3951 4.0A0R8×8ES 0,9–100,0 поперечные линейная 4,0 прямоугольная 8 × 8
S3955 4.0A0D8ES 0,9–50,0 поперечные радиальная 4,0 круглая 8
S7392 4.0A0D10ES 0,9–100,0 поперечные радиальная 4,0 круглая 8
S7394 3.0A0R10×10ES 0,9–100,0 поперечные линейная 3,0 прямоугольная 10 × 10
Сверили технические характеристики
с паспортом, руководством по эксплуатации и сайтом производителя. Всё верно!
Дата проверки: 08.09.2023
ТХ актуальны: сентябрь 2023
Наименование параметра Значение
Диапазон измерений толщины (по стали) с электромагнитно-акустическими преобразователями, мм:
S3850 5.0A0D8ES
S3855 4.0A0D8ES
S3950 5.0A0D8ES
S3951 4.0A0R8x8ES
S3955 4.0A0D8ES
S7392 4.0A0D10ES
S7394 3.0A0R10x10ES		 0,9–50,0
0,9–50,0
0,9–50,0
0,9–100,0
0,9–50,0
0,9–100,0
0,9–100,0
Пределы допускаемой абсолютной погрешности измерений толщины (по стали), мм ±(0,01·d + 0,02), где d — измеряемая толщина, мм
Диапазон устанавливаемых скоростей распространения ультразвуковых волн, м/с 500–15 000
Диапазон рабочих частот, МГц 2,5–5,0
Источник питания встроенный аккумулятор
Номинальное напряжение питания, В 13,2
Время непрерывной работы от полностью заряженного аккумулятора, ч, не менее 8
Габаритные размеры, мм, не более (Д × Ш × В), мм 210 × 100 × 50
Масса электронного блока, кг 1,1
Диапазон рабочих температур, °C −30...+55
Средний срок службы, лет, не менее 5
Сверили комплектацию
с паспортом и сайтом производителя. Всё верно!
Дата проверки: 08.09.2023
Комплектация актуальна: сентябрь 2023

Базовая комплектация

Наименование Количество
Электронный блок толщиномера А1270 1 шт.
ЭМА-преобразователь S3950 5.0A0D15ES со встроенным кабелем 1 шт.
Адаптер питания от сети переменного тока напряжением 220 В / 15 В 1 шт.
Кабель USB A — Micro B 1 шт.
Планшет Т15 1 шт.
Жесткий кейс 1 шт.

Дополнительное оборудование (поставляется по отдельному заказу)

  • ЭМА преобразователь S3855 4.0A0D8ES со встроенным кабелем
  • ЭМА преобразователь S3950 5.0A0D8ES со встроенным кабелем
  • ЭМА преобразователь S3951 4.0A0R8×8ES со встроенным кабелем
  • ЭМА преобразователь S3955 4.0A0D8ES со встроенным кабелем
  • ЭМА преобразователь S7392 4.0A0D10ES
  • ЭМА преобразователь S7394 3.0A0R10×10ES
  • Переходник LEMO 2K — LEMO 00 для ЭМАП серии S73
  • Специализированная каретка для перемещения ЭМАП серии S73 MT730
  • Кабель LEMO 00 — LEMO 00 одинарный 1,2 м
