Пьезоэлектрический преобразователь (ПЭП) П121

Контактные наклонные совмещённые пьезоэлектрические преобразователи П121 предназначены для работы с ультразвуковыми дефектоскопами и толщиномерами с целью осуществления контроля при помощи поверхностных волн. Эффективные частоты: от 1,25 МГц до 10 МГц. Размеры пьезоэлементов: от 16х12 мм до 4х4 мм. Разъёмы: Lemo 00, Microdot (у модификаций AZ/AW).

Выполняются в восьми модификациях:

  • AN — модель стандартных размеров (латунь). Эффективные частоты: 1,8/2,5/5 МГц. Углы ввода: от 40° до 75°. Размер пьезоэлемента: 8 × 9 мм. Выход: Lemo 00.
  • AM — малогабаритная модель датчика из латуни. Эффективные частоты: 1,8/2,5/5/10 МГц. Углы ввода: от 40° до 90°. Размер пьезоэлемента: 9 × 9 мм. Выход: Lemo 00.
  • ANR — крупногабаритный преобразователь из латуни. Эффективные частоты: 1,25/1,8/2,5 МГц. Углы ввода: от 40° до 90°. Размер пьезоэлемента: 16 × 12 мм. Выход: Lemo 00.
  • ANB — крупногабаритный преобразователь из алюминия. Эффективные частоты: 1,8/2,5 МГц. Углы ввода: от 40° до 90°. Размеры пьезоэлемента: 8 × 10/9 × 11 мм. Выход: Lemo 00.
  • ANG — высокочастотная модель из алюминия. Эффективная частота: 5 МГц. Углы ввода: от 40° до 90°. Размеры пьезоэлемента: 5 × 10 мм; Ø 6 мм. Выход: Lemo 00.
  • AML — модель с минимальной стрелой (латунь). Эффективные частоты: 1,8/2,5/5 МГц. Углы ввода: 65°/70°/75°. Размеры пьезоэлемента: 9 × 9/8 × 9/5 × 5 мм. Выход: Lemo 00.
  • AZ — миниатюрная высокочастотная модель в кабельном исполнении. Эффективные частоты: 5/10 МГц. Углы ввода: от 40° до 90°. Размеры пьезоэлемента: 5 × 5/4 × 4 мм. Выход: встроенный кабель с разъёмом Microdot.
  • AW — субминиатюрная высокочастотная модель в кабельном исполнении. Эффективная частота: 5 МГц. Углы ввода: от 40° до 90°. Размер пьезоэлемента: 4 × 4 мм. Выход: встроенный кабель с разъёмом Microdot.

Датчик УЗК П121 рассчитан на обнаружение внутренних объёмных дефектов объекта контроля, вроде пор, неметаллических включений, усадочных раковин, непроваров, а также трещин. Подобный контроль возможен благодаря волнам, входящим в объект контроля под особым углом. Данная особенность обусловила популярность этого типа датчиков в металлургии. Как правило, ультразвуковой преобразователь П121 используется для контроля сварных соединений, а также простых изделий, вроде поковок, штамповок или металлических листов.

Ультразвуковой пьезоэлектрический преобразователь П121 является контактным ПЭПом. Поскольку он взаимодействует с объектом контроля непосредственно, оператору во избежание преждевременного износа датчика рекомендуется использовать специальные контактные жидкости.

В совмещённых преобразователях находится один пьезоэлемент, который одновременно является и излучателем, и приёмником ультразвуковой волны. По этой причине у П121 одна контактная поверхность.

Поставляется как в притёртом, так и непритёртом исполнении.

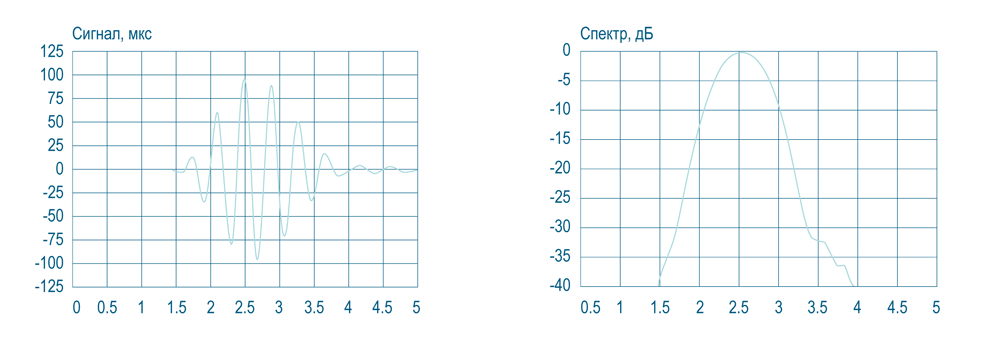

Форма и спектр сигнала для преобразователя П121-2,5-60 (AN2560)

П121 (AN):

Размер пьезоэлемента (мм) Частота (МГц) Габариты (мм) Углы ввода (градусы) Корпус Наименование Артикул (диапазон) Маркировка
8 × 9 1,8 27 × 17 × 22 40; 45; 50; 55; 60; 65; 70 Латунь П121-1,8-ХХ* 22301–22307 AN18XX*
2,5 40; 45; 50; 55; 60; 65; 70; 75 Латунь П121-2,5-ХХ* 22101–22108 AN25XX*
5 40; 45; 50; 55; 60; 65; 70; 75 Латунь П121-5-ХХ* 22201–22208 AN50XX*

П121 (AM):

Размер пьезоэлемента (мм) Частота (МГц) Габариты (мм) Углы ввода (градусы) Корпус Наименование Артикул (диапазон) Маркировка
9 × 9 1,8 24 × 15 × 18 40; 45; 50; 55; 60; 65; 70; 90 Латунь П121-1,8-ХХ* 21301–21309 AM18XX*
2,5 40; 45; 50; 55; 60; 65; 70; 73; 90 Латунь П121-2,5-ХХ* 21101–21109 AM25XX*
5 40; 45; 50; 55; 60; 65; 70; 73; 90 Латунь П121-5-ХХ* 21201–21209 AM50XX*
10 40; 45; 50; 55; 60; 65; 70; 73; 90 Латунь П121-10-XX* 21501–21509 AM10XX*

П121 (ANR):

Размер пьезоэлемента (мм) Частота (МГц) Габариты (мм) Углы ввода (градусы) Корпус Наименование Артикул (диапазон) Маркировка
16 × 12 1,25 40 × 20 × 30 40; 45; 50; 55; 60; 65; 70; 90 Алюминий П121-1,25-ХХ* 19411–19419 ANR12XX*
1,8 40; 45; 50; 55; 60; 65; 70; 90 Алюминий П121-1,8-ХХ* 19311–19319 ANR18XX*
2,5 40; 45; 50; 55; 60; 65; 70; 90 Алюминий П121-2,5-ХХ* 19111–19119 ANR25XX*

П121 (ANB):

Размер пьезоэлемента (мм) Частота (МГц) Габариты (мм) Углы ввода (градусы) Корпус Наименование Артикул (диапазон) Маркировка
9 × 11 1,8 35 × 20 × 23 40; 45; 50; 55; 60; 65; 70; 90 Алюминий П121-1,8-ХХ* 15311–15319 ANB18XX*
8 × 10 2,5 40; 45; 50; 55; 60; 65; 70; 73; 90 Алюминий П121-2,5-ХХ* 19111–19119 ANB25XX*

П121 (ANG):

Размер пьезоэлемента (мм) Частота (МГц) Габариты (мм) Углы ввода (градусы) Корпус Наименование Артикул (диапазон) Маркировка
⌀ 6 5 26 × 16 × 19 40; 45; 50; 55; 60; 65; 70; 74 Алюминий П121-5-ХХ* 15241–15248 ANGR50XX*
5 × 10 5 40; 45; 50; 55; 60; 65; 70; 74; 90 Алюминий П121-5-ХХ* 15211–15219 ANGR50XX*

П121 (AML):

Размер пьезоэлемента (мм) Частота (МГц) Габариты (мм) Углы ввода (градусы) Корпус Наименование Артикул (диапазон) Маркировка
9 × 9 1,8 24 × 15 × 18 65; 70 Латунь П121-1,8-ХХ* 21356–21357 AML18XX*
8 × 9 2,5 65; 70; 75 Латунь П121-2,5-ХХ* 21156–21158 AML25XX*
5 × 5 5 65; 70; 75 Латунь П121-5-ХХ* 21256–21258 AML50XX*

П121 (AZ): встроенный кабель с разъёмом Microdot

Размер пьезоэлемента (мм) Частота (МГц) Габариты (мм) Углы ввода (градусы) Корпус Наименование Артикул (диапазон) Маркировка
5 × 5 5 20 × 10 × 9 40; 50; 60; 65; 70; 90 Кабель П121-5-ХХ* 25521–25529 AZ50XX*
4 × 4 10 40; 50; 60; 65; 70; 90 Кабель П121-10-XX* 25551–25559 AZ10XX*

П121 (AW): встроенный кабель с разъёмом Microdot

Размер пьезоэлемента (мм) Частота (МГц) Габариты (мм) Углы ввода (градусы) Корпус Наименование Артикул (диапазон) Маркировка
4 × 4 5 12 × 6 × 9 40; 50; 60; 65; 70; 90 Кабель П121-5-ХХ* 25521–25529 AW50XX*

Состав комплекта

  • Датчик УЗК;
  • Паспорт.
