- Контроль сварных швов.
- Поиск мест коррозии, трещин, внутренних расслоений и других дефектов.
- Определение координат и оценка параметров дефектов типа нарушений сплошности и однородности материала в изделиях из металлов и пластмасс.
- Измерение толщины изделия.
Главной особенностью прибора является его небольшой вес (всего 210 грамм вместе с аккумулятором) и габариты, что позволяет работать в сложных и стесненных условиях, а также делает дефектоскоп удобным при поездках и командировках. Встроенный в корпус магнитный держатель обеспечивает надежное крепление дефектоскопа на металлических поверхностях для удобной работы в труднодоступных местах и на высоте.
Дефектоскоп снабжен высококонтрастным информативным TFT-дисплеем с возможностью смены ориентации изображения дисплея при повороте прибора на 90°.
Простое и удобное меню основных настроек прибора для оперативного выбора и установки параметров рабочей конфигурации и интуитивный интерфейс позволяют быстро освоить работу с прибором специалистам любого уровня квалификации, в том числе не имеющим предварительной подготовки.
Особенности:
- Измерение уровней сигналов и координат дефектов.
- Возможность выбора типа шкалы: мм — по глубине, мкс — время.
- Быстрый доступ к функциям управления.
- Трехуровневый строб, соответствующий уровням оценки найденных дефектов (браковочный, контрольный, поисковый) для корректного определения размеров дефектов по всей контролируемой толщине объекта контроля.
- Возможность вывода на дисплей прибора области А-Скана сигнала и дополнительной информации: скорость ультразвука, толщина объекта контроля, кратность отражения сигнала, уровень усиления.
- Индикация превышения опорного уровня — цветовая, звуковая, вибрационная.
- Индикатор уровня заряда аккумулятора.
- Оперативное управление яркостью подсветки экрана прибора.
- Дискретность индикации результатов измерений: 0,1 или 1 мм.
- Связь с ПК по USB.
- Программное обеспечение для приема данных из прибора и сохранения их на ПК.
- Индикатор уровня заряда аккумулятора.
- Специализированный чехол для защиты электронного блока прибора от грязи, воды и пыли, с возможностью крепления на руку.
| Возможность смены ориентации изображения дисплея при повороте прибора на 90° | |
|
|
|
| Режим настройки цифровой ВРЧ с возможностью отображения информации в горизонтальном и вертикальном варианте ориентации изображения | |
 |
 |
| Удобное меню настройки прибора с возможностью сохранения и загрузки конфигураций | |
|
|
 |

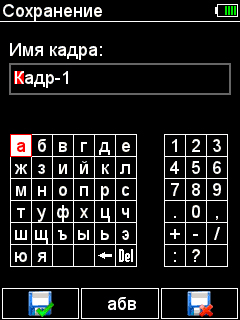

| Память на 100 результатов измерений с возможностью сохранения, просмотра и удаления кадров А-Сканов | |
 |
 |
| Наименование параметра | Значение |
| Диапазон устанавливаемых скоростей ультразвука, м/с | 1000–14 999 |
| Диапазон рабочих частот преобразователей, МГц | 0,5–15,0 |
| Диапазон перестройки усиления калиброванного усилителя, дБ | 0–80 |
| Диапазоны измерений глубины залегания дефекта (по стали) с прямыми преобразователями, мм: с преобразователем S3568 2.5A0D10CL с преобразователем D1771 4.0A0D12CL |
7–900 2–450 |
| Пределы допускаемой абсолютной погрешности измерений глубины залегания дефекта (по стали) прямыми преобразователями, где H — измеряемая глубина, мм | ±(0,03·H + 1,00) |
| Диапазоны измерений глубины залегания дефекта (по стали) с наклонными преобразователями, мм: с преобразователем S5182 2.5А65D12CS с преобразователем S5096 5.0А70D6CS |
2–200 2–90 |
| Пределы допускаемых абсолютных погрешностей измерений координат дефекта (по стали) c наклонными преобразователями, мм: глубины H дальности по поверхности L |
±(0,03·H + 1,00) ±(0,03·L + 1,00) |
| Пределы допускаемой абсолютной погрешности установки коэффициента усиления, дБ | ±0,5 |
| Номинальное напряжение питания, В | 3,7 |
| Продолжительность работы от аккумулятора, ч, не менее | 9 |
| Габаритные размеры электронного блока, мм, не более | 161 × 70 × 24 |
| Масса электронного блока, г, не более | 210 |
| Средняя наработка на отказ, с | 18 000 |
| Установленный срок службы, лет | 5 |
| Диапазон рабочих температур, °С | −20...+50 |
| Наименование | Количество |
| Электронный блок дефектоскопа ультразвукового A1211 Mini | 1 шт. |
| Преобразователь S3568 2.5A0D10CL | 1 шт. |
| Преобразователь S5182 2.5A65D12CS | 1 шт. |
| Преобразователь S5096 5.0A70D6CS | 1 шт. |
| Кабель LEMO 00 — LEMO 00 одинарный (1,2 м) | 1 шт. |
| Адаптер 220 В — USB | 1 шт. |
| Кабель USB A — Micro B | 1 шт. |
| Чехол Т12 | 1 шт. |
| Гель УЗ −30...+100 °С (0,1 кг) | 1 шт. |
| Жесткий кейс Т12 | 1 шт. |
Руководство по эксплуатации ультразвукового дефектоскопа А1211 Mini
