Прямые совмещенные пьезоэлектрические преобразователи для УЗК (П111)
Контактные прямые совмещенные ПЭП (производство «Амкро») предназначены для проведения ультразвуковой толщинометрии и ультразвуковой дефектоскопии основного металла с целью обнаружения подповерхностных дефектов.
Данный тип ПЭП излучает УЗ-сигналы перпендикулярно поверхности, вызывая продольную волну. Включает в себя один пьезоэлемент, который является одновременно и излучателем, и приемником ультразвуковых волн. Благодаря оптимальному соотношению умеренной длительности сигнала и среднего уровня демпфирования, преобразователи обеспечивают необходимое сочетание чувствительности и разрешающей способности.
Варианты исполнения
Прямые совмещенный преобразователи «Амкро» имеют несколько вариантов исполнения:
— стандартное;
— компактное;
— с полиуретановым или керамическим протектором;
— специализированные: к ним относятся аналоги преобразователей от Olympus и преобразователи для толщиномеров АКС.
Стандартная серия с керамическим протектором
| Внешний вид |
Марка |
Размер
ПЭ (⌀, мм) |
Частота,
МГц |
Обозначение по
ГОСТ 26266–90 |
Артикул |
| Классические корпуса |
 |
SF1225 |
25 |
1,25 |
П111-1,25-К25 |
22477 |
 |
SF1024 |
24 |
1,0 |
П111-1,0-К24 |
22475 |
| SF2024 |
2,0 |
П111-2,0-К24 |
22476 |
SF4024 (аналог K4G, B4SN
от Baker Hughes) |
4,0 |
П111-4,0-К24 |
— |
 |
SF1220 |
20 |
1,25 |
П111-1,25-К20 |
22474 |
| SF1820 |
1,8 |
П111-1,8-К20 |
22471 |

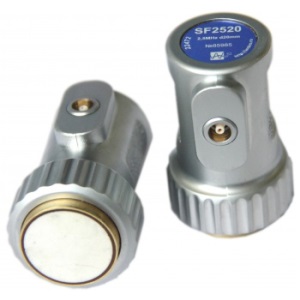

| SF2520 |
2,5 |
П111-2,5-К20 |
22472 |
| SF5020 |
5,0 |
П111-5,0-К20 |
22473 |
 |
SF1212 |
12 |
1,25 |
П111-1,25-К12 |
22404 |
| SF1812 |
1,8 |
П111-1,8-К12 |
22401 |

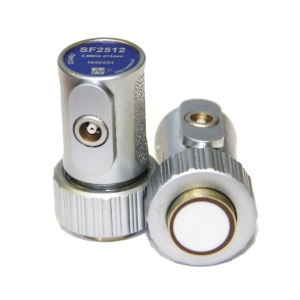

| SF2512 |
2,5 |
П111-2,5-К12 |
22402 |
| SF5012 |
5,0 |
П111-5,0-К12 |
22403 |
 |
SF2510 |
10 |
2,5 |
П111-2,5-К10 |
— |

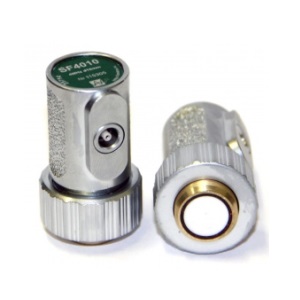

| SF4010 |
4,0 |
П111-4,0-К10 |
22431 |
| SF5010 |
5,0 |
П111-5,0-К10 |
22433 |
| SF6010 |
6,0 |
П111-6,0-К10 |
22432 |
| Уменьшенные корпуса |
 |

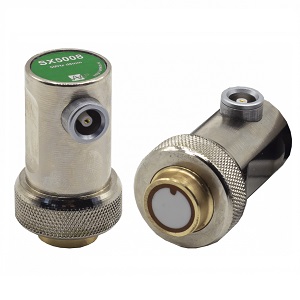

SX5008 |
8 |
5,0 |
П111-5-К8 |
— |
 |
SX2506 |
6 |
2,5 |
П111-2,5-К6 |
— |

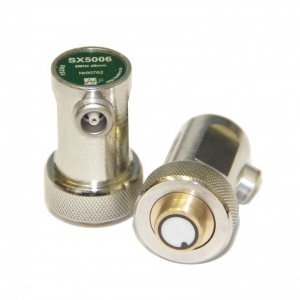

| SX5006 |
5,0 |
П111-5-К6 |
15285 |
| SX1006 |
10,0 |
П111-10-К6 |
15985 |
Компактная серия с керамическим протектором
| Внешний вид |
Марка |
Размер
ПЭ (⌀, мм) |
Частота,
МГц |
Обозначение по
ГОСТ 26266–90 |
Артикул |
 |
SC0620 |
20 |
0,6 |
П111-0,6-К20 |
15681 |
| SC0820 |
0,8 |
П111-0,8-К20 |
15682 |
| SC1220 |
1,25 |
П111-1,25-К20 |
15485 |
| SC1820 |
1,8 |
П111-1,8-К20 |
15385 |
| SC2520 |
2,5 |
П111-2,5-К20 |
15185 |

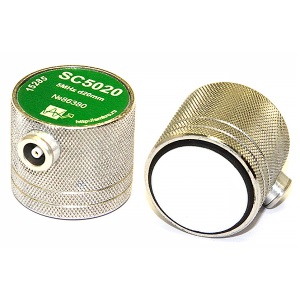

| SC5020 |
5,0 |
П111-5,0-К20 |
15585 |
 |
SC1212 |
12 |
1,25 |
П111-1,25-К12 |
15485 |
| SC1812 |
1,8 |
П111-1,8-К12 |
15385 |
| SC2512 |
2,5 |
П111-2,5-К12 |
15185 |
| SC5012 |
5,0 |
П111-5,0-К12 |
15585 |
 |

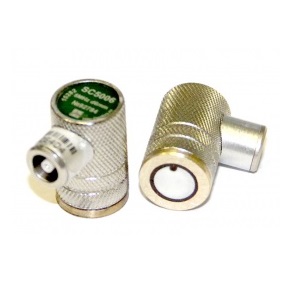

SC5006 |
6 |
5,0 |
П111-5,0-К6 |
15282 |
| SC1006 |
10,0 |
П111-10-К6 |
15982 |
Серия с полиуретановым протектором
| Внешний вид |
Марка |
Размер
ПЭ (⌀, мм) |
Частота,
МГц |
Обозначение по
ГОСТ 26266–90 |
Артикул |
 |

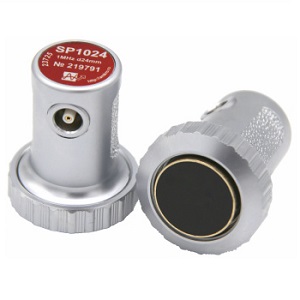

SP1024 (аналог B1S
от Baker Hughes) |
24 |
1,0 |
П111-1,0-П24-B1S |
23725 |
SP2024 (аналог B2S
от Baker Hughes) |
2,0 |
П111-2,0-П24- B2S |
23724 |
 |
SP1220 |
20 |
1,25 |
П111-1,25-П20 |
23721 |
| SP1820 |
1,8 |
П111-1,8-П20 |
23722 |
| SP2520 |
2,5 |
П111-2,5-П20 |
23723 |
| SP5020 |
5,0 |
П111-5,0-П20 |
23704 |
 |
SP1812 |
12 |
1,8 |
П111-1,8-П12 |
23712 |

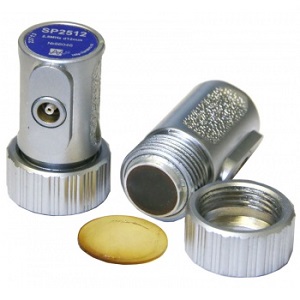

| SP2512 |
2,5 |
П111-2,5-П12 |
23713 |
 |
SP5010 |
10 |
5,0 |
П111-5,0-П10 |
23705 |

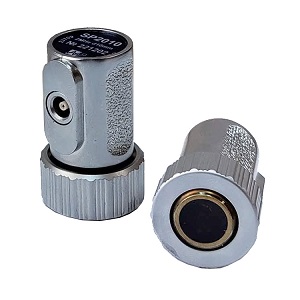

SP2010 (аналог MB2S
от Baker Hughes) |
2,0 |
П111-2,0-П10-MS2S |
23709 |
 |

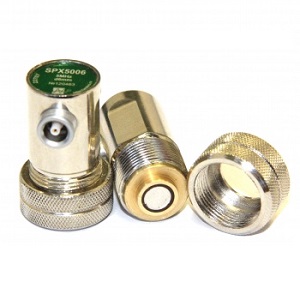

SPX5006 |
6 |
5,0 |
П111-5,0-П6 |
23707 |
| SPX1006 |
10,0 |
П111-10,0-П6 |
— |
Специализированная серия
| Внешний вид |
Марка |
Размер
ПЭ (⌀, мм) |
Частота,
МГц |
Преобразователь-аналог |
Обозначение по
ГОСТ 26266–90 |
Артикул |
| Преобразователи для толщиномеров АКС |
 |

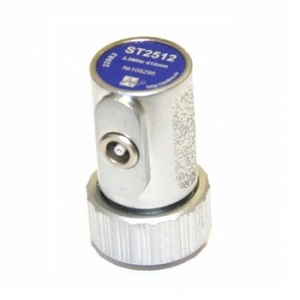

ST2512 |
12 |
2,5 |
S3567 (для толщиномеров
А1208, А1209, А1210) |
П111-2,5-К12 |
22983 |
| Аналоги преобразователей Olympus |
 |

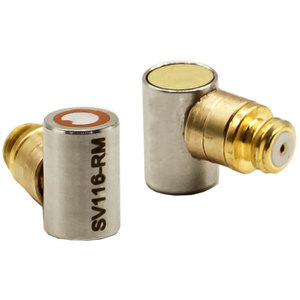

SV116-RM |
3 |
20,0 |
V116-RM |
П111-20-К3-В |
15824 |
| SV129-RM |
10,0 |
V129-RM |
П111-10-К3-В |
15822 |
| SV1091 |
5,0 |
V1091 |
П111-5-К3-В |
15823 |
 |

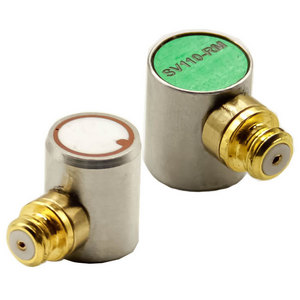

SV110-RM |
6 |
5,0 |
V110-RM |
П111-5-К6-В |
15820 |
 |
SV125-RM |
10 |
2,25 |
V125-RM |
П111-2,25-К10-В |
15821 |
| SV126-RM |
5,0 |
V126-RM |
П111-5,0-К10-V126 |
— |
 |

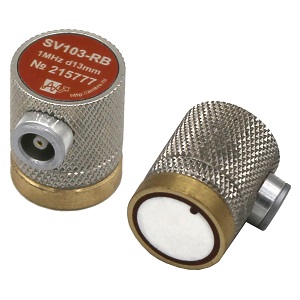

SV103-SB |
13 |
1,0 |
V103-RB |
П111-1,0-К13-V103 |
— |

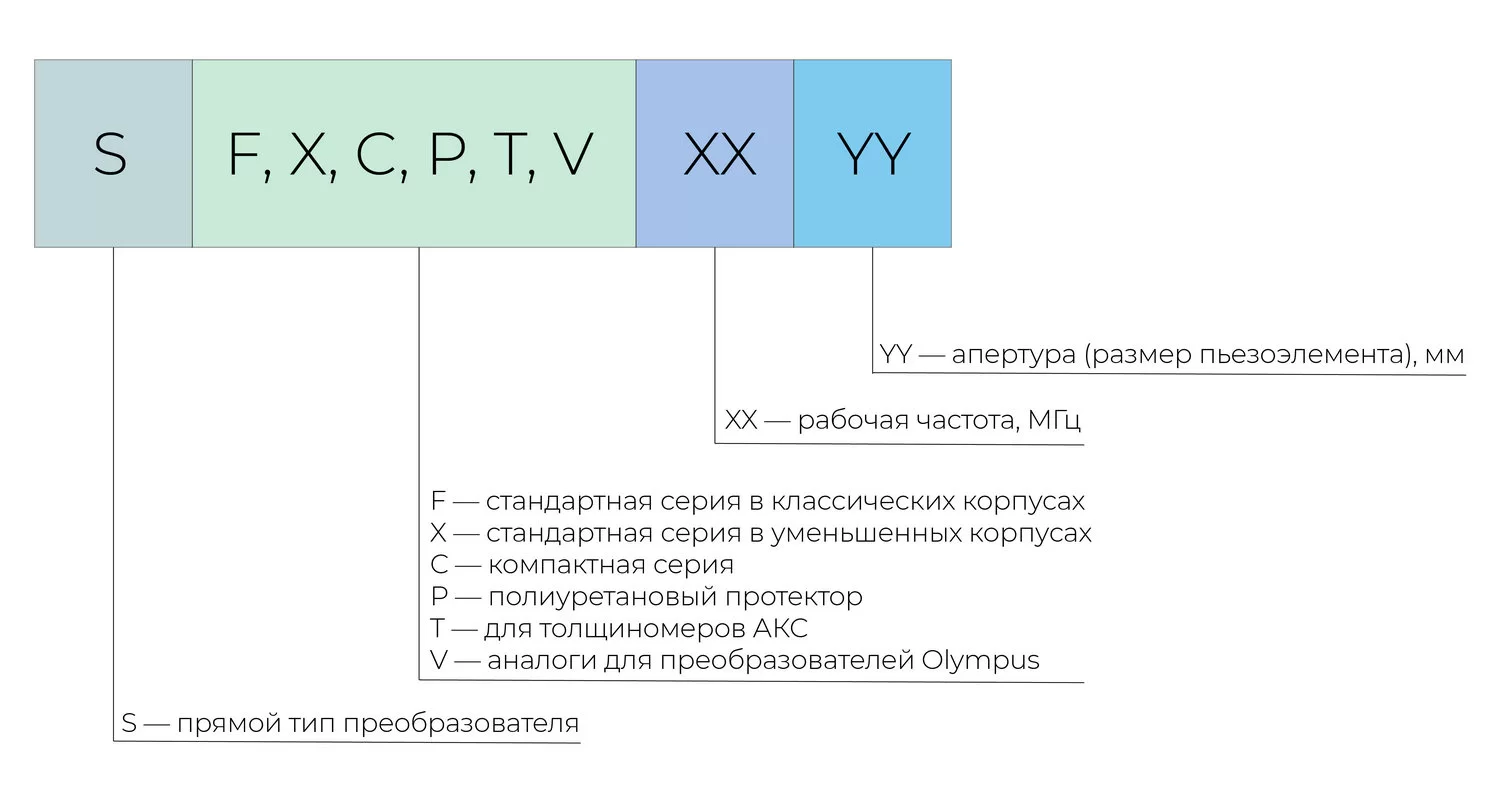

Маркировка
Прямые совмещенные преобразователи «Амкро» маркируются следующим образом:
Например, преобразователь SP5010: прямой преобразователь с полиуретановым протектором, частотой 5,0 МГц и диаметром пьезоэлемента 10 мм.
На преобразователях-аналогах Olympus дублируется оригинальная маркировка: SV1091 (Амкро) = V1091 (Olympus).
