Стандартный образец СО-2

По запросу
Остаток актуален на
16:55:15      22.06.2022
С поверкой
Производитель: А3 Инжиниринг
В наличии

Способы получения:

Самовывоз - 1 день

Доставка до ТК - 1-2 дня

Доставка по адресу - по запросу

Стандартный образец СО-2 для ультразвукового контроля

Стандартный образец СО-2 предназначен для настройки дефектоскопа и пьезоэлектрических преобразователей (ПЭП) перед контролем изделий из низколегированных и углеродистых сталей. Изготавливается из стали марки 3 (ГОСТ 380-2005), стали 20 или 45 (ГОСТ 1050-2013), стали 40Х13 и 12Х18Н10Т (ГОСТ 5632-2014), алюминиевого сплава Д16Т (ГОСТ 4784-97), медно-цинкового сплава Л63 (ГОСТ 15527-2004).

СО-2 представляет собой параллелепипед с цилиндрическими сквозными отверстиями на боковой поверхности, которые служат отражателями ультразвуковых волн. Скорость распространения продольной ультразвуковой волны в образце из стали 3 и 20 равна 5900 ± 133 м/с. Образец выполняется в соответствии с ГОСТ Р 55724-2013 «Контроль неразрушающий. Соединения сварные. Методы ультразвуковые» (принят взамен утратившего силу ГОСТ 14782-86).

Стандартный образец СО-2 внесен в Госреестр средств измерений РФ (№ 79145-20).

Схема стандартного образца СО-2 с указанием основных размеров (мм)

Назначение СО-2

  • Определение погрешности глубиномера. Для дефектоскопов с калибровкой глубиномера в единицах времени время прохождения ультразвуковых колебаний от поверхности, на которую установлен ПЭП, до дна и обратно составляет 20 ± 1 мкс.
  • Определение угла ввода луча. Перемещением наклонных ПЭП добиваются получения максимального эхо-сигнала от отражателя (цилиндрическое отверстие Ø6 мм, расположенное на глубине 44 или 15 мм для различных положений ПЭП). Величина угла ввода считывается по риске угловой шкалы напротив точки выхода луча.
  • Проверка минимальной глубины прозвучивания, «мертвой зоны». Для этого преобразователь устанавливают над отражателями (отверстия Ø2 мм, расположенные на глубине 3 и 8 мм с противоположных сторон образца).
  • Определение чувствительности дефектоскопа с использованием опорного сигнала от отражателя (цилиндрическое отверстие Ø6 мм, расположенное на глубине 44 или 15 мм для различных положений ПЭП).
  • Определение угла раскрытия основного лепестка диаграммы направленности. Преобразователь устанавливают над отражателем (цилиндрическое отверстие Ø6 мм) и определяют максимальную амплитуду эхо-сигнала. Угол раскрытия основного лепестка диаграммы направленности определяют, перемещая преобразователь влево и вправо от отражателя.

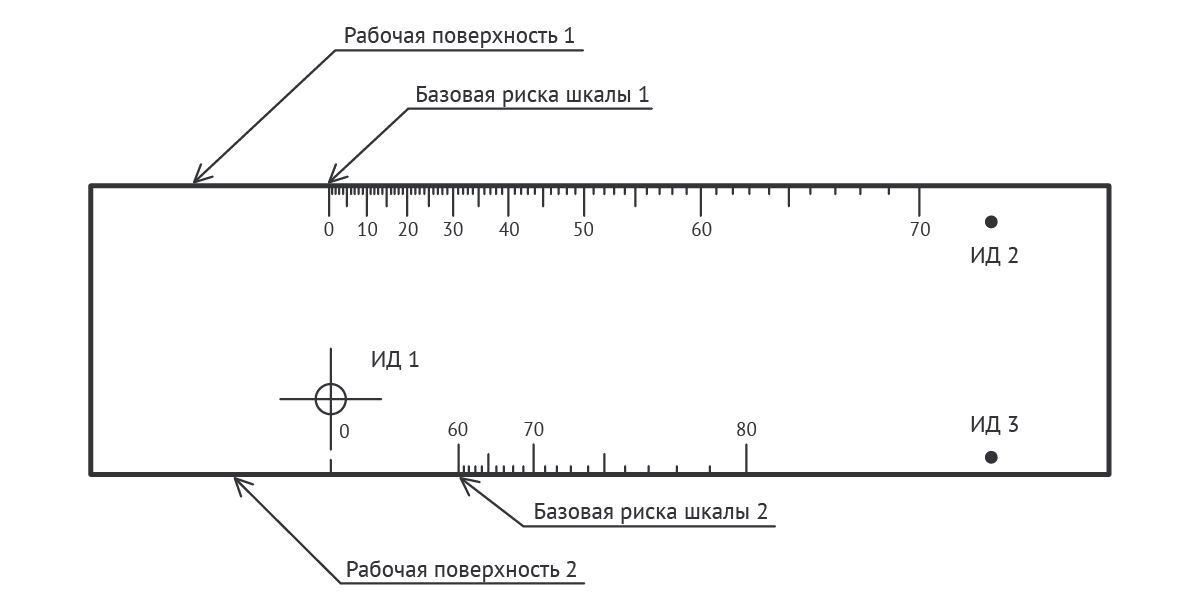

Схема стандартного образца СО-2 с указанием рабочих поверхностей и искусственных дефектов
Схема стандартного образца СО-2 с указанием рабочих поверхностей и искусственных дефектов

Наименование параметра Значение
Длина образца, не более, мм 210,0
Высота образца, не более, мм 59,0
Толщина образца, мм 29,0
Диаметры искусственных дефектов, мм:
ИД1
ИД2
ИД3
6,0
2,0
2,0
Расстояние от рабочей поверхности 1 до центра искусственного дефекта ИД1, мм 44,0
Расстояние от рабочей поверхности 1 до центра искусственного дефекта ИД2, мм 8,0
Расстояние от рабочей поверхности 2 до центра искусственного дефекта ИД3, мм 3,0
Смещение базовой риски шкалы 1 относительно проекции центра искусственного дефекта ИД1 на рабочую поверхность 1, мм ±0,1
Расстояние от проекции центра искусственного дефекта ИД1 на рабочую поверхность 2 до базовой риски шкалы 2, мм 25,98
Скорость распространения продольной ультразвуковой волны, м/с
для стали 3
для стали 20
для стали 34
для стали 40Х13
для стали 12Х18Н10Т
для медно-цинкового сплава Л63
для алюминиевого сплава Д16
5900 ± 133
5900 ± 133
5920 ±133
6040 ± 133
5740 ± 133
4430 ±133
6360 ± 133
Шероховатость Rₐ рабочих поверхностей меры, не более, мкм 1,25
Масса, не более, кг 2
Наименование Количество
Стандартный образец СО-2 (с калибровкой или поверкой) 1 шт.
Футляр 1 шт.
Транспортировочная упаковка 1 шт.
Комплект документации 1 экз.
