Стандартный образец СО-1

Стандартный образец СО-1 для ультразвукового контроля

Стандартный образец СО-1 предназначен для проверки и настройки ультразвукового дефектоскопа и пьезоэлектрических преобразователей (ПЭП). Образец изготавливается из органического стекла марки ТОСП по ГОСТ 17622-72. Коэффициент затухания органического стекла на частоте 2,5 МГц составляет 2,6 ± 0,3 дБ/см. Скорость распространения продольной ультразвуковой волны в образце на частоте 2,5 МГц при температуре +20 °С составляет 2670 ± 133 м/с.

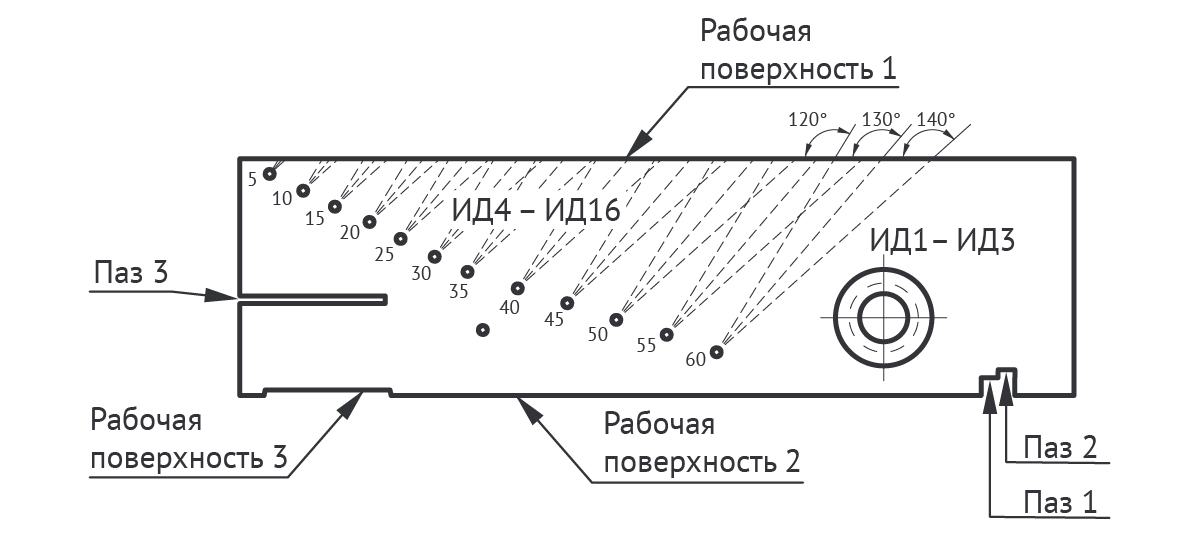

СО-1 выполнен в виде параллелепипеда с искусственными дефектами (отражателями), которые представляют собой пазы и отверстия различных размеров.

Стандартный образец СО-1 внесен в Госреестр средств измерений РФ (№ 79145-20).

Назначение СО-1

• Определение условной чувствительности и настройка на заданную чувствительность эхо-импульсных ультразвуковых дефектоскопов с пьезоэлектрическими преобразователями на частоте 1,25–5 МГц.
• Оценка точности глубиномера. Прямой ПЭП устанавливается над пропилом, затем замеряется время прохождения ультразвуковых колебаний до пропила и обратно. Для дефектоскопов с калибровкой глубиномера в единицах времени оно составляет 20 ± 1 мкс; по стали это значение соответствует глубине 59 мм.
• Оценка лучевой разрешающей способности прямых ПЭП. Прямой ПЭП устанавливается над пазами 5 и 2,5 мм. При этом если все три отражателя разрешаются (идентифицируются), то на экране дефектоскопа наблюдаются три импульса: донный, от ступенек глубиной 2,5 мм и от ступенек глубиной 5 мм. Расстояние между импульсами соответствует (по стали): между первым и вторым — 5,5 мм, между вторым и третьим — 11 мм.
• Оценка лучевой разрешающей способности наклонных ПЭП. ПЭП ориентируется в сторону цилиндрических отверстий Ø15, 20, 30 мм, и, если все три отражателя разрешаются, то на экране дефектоскопа наблюдаются три импульса от поверхностей цилиндров. Расстояние между первым и вторым импульсом (по стали) равно 5,5 мм, между вторым и третьим — 11 мм.
