Модернизированный ультразвуковой дефектоскоп УД2-70
Дефектоскоп УД2-70 предназначен для:
- контроля продукции на наличие дефектов типа нарушения сплошности и однородности материалов готовых изделий, полуфабрикатов и сварных (паяных) соединений;
- измерения глубины и координат залегания дефектов;
- измерения отношений амплитуд сигналов, отраженных от дефектов.
Также имеются специальные меню, которые применяются для выявления дефектов в деталях и узлах локомотивов и МВПС и в деталях элементов колесных пар вагонов, в которых записаны типовые настройки прибора.
Особенности
- Два независимых строба АСД.
- Иммерсионный режим работы.
- Автоматическая регулировка усиления.
- Встроенные типовые настройки для контроля деталей подвижного состава ОАО «РЖД» и метрополитена.
- Большой цветной дисплей с высокой контрастностью и разрешающей способностью.
- Встроенные часы и календарь.
- Прочный алюминиевый корпус для тяжелых условий эксплуатации.
- Возможность обновления программного обеспечения Потребителем.
- Возможность подключения внешних USB-устройств (клавиатура, мышь, внешние накопители информации).
- Специальная комплектация для ОАО «РЖД» и метрополитена.
- Построение АРД-диаграмм.
- Возможность синхронизации с внешними устройствами.
- B-Скан.
Программы к ультразвуковому дефектоскопу УД2-70 (модернизированный)
Программа для связи ультразвукового дефектоскопа и компьютера. Позволяет выгрузить в компьютер результаты измерений с ультразвукового дефектоскопа, распечатать отчеты по проведенным измерениям. Работает с операционными системами Windows 98/NT/2000/ME/XP.
| Рабочие частоты, МГц |
0,4; 1,25; 1,8; 2,5; 5,0; 10,0 |
| Диапазон контроля по стали, мм |
2 ÷ 5000 |
| Диапазон рабочих частот приёмного такта, МГц |
0,2 ÷ 12 |
| Диапазон устанавливаемых скоростей УЗ-колебаний, м/с |
100 ÷ 15000 |
| Частота повторения зондирующих импульсов, Гц |
30; 60; 120; 250; 500; 1000 |
| Диапазон регулировки усиления, дБ |
0 ÷ 100 |
| Отсечка |
линейная, компенсированная |
| Развертка |
тип А, В |
| Диапазон задержки развертки, мм |
−30 ÷ 5000 |
| Погрешность измерения глубины залегания дефектов |
± (0,5 + 0,02 H) |
| Дискретность измерения расстояний, мм |
0,1 |
| Погрешность измерения отношений амплитуд сигналов, дБ |
± (0,2 + 0,03 N) |
| Диапазон регулировки ВРЧ, дБ |
0 ÷ 80 |
|
Память
|
значений глубиномера |
4000 |
| настроек |
400 |
| изображения развёртки типа А |
400 |
| Интерфейс связи с персональным компьютером |
USB |
| Размер рабочей части экрана, мм |
111,4 × 83,5 |
|
Электрическое питание
|
сеть переменного тока, В/Гц |
220/50 |
| аккумуляторное, В |
12,6 |
| Время непрерывной работы, ч, не менее |
14 |
| Диапазон рабочих температур, °C |
−10 ÷ +50 |
| Степень защиты корпуса |
IP65 |
| Габаритные размеры (без ручки для переноса), мм, не более |
245 × 77 × 145 |
| Масса, кг, не более |
2,2 |
| Электронный блок ультразвукового дефектоскопа УД2-70 |
1 шт. |
| УЗ ПЭП |
3 шт.* |
| Кабель соединительный (УЗ ПЭП/электронный блок) |
1 шт.** |
| Кабель соединительный (компьютер/электронный блок) |
1 шт. |
| Аккумуляторный блок (встроенный) |
1 шт. |
| Резервный аккумуляторный блок АБП-70 |
1 шт.*** |
| Зарядное устройство АЗУ-3Л |
1 шт. |
| Программное обеспечение UD2-70 |
1 ком. |
| Чехол для электронного блока |
1 шт.*** |

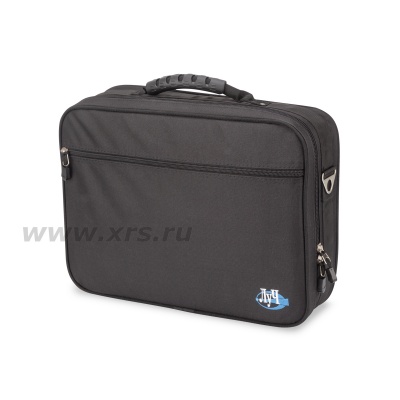

| Сумка для переноски |
1 шт. |
| Головные телефоны |
1 шт.*** |
| Дефектоскоп ультразвуковой УД2-70. Руководство по эксплуатации. ЛИВЕ. 415119.025.0000 РЭ |
1 экз. |
| Дефектоскоп ультразвуковой УД2-70. Паспорт. ЛИВЕ. 415119.025.0000 ПС |
1 экз. |
* По заказу потребителя из прилагаемой номенклатуры УЗ ПЭП.
** При поставке преобразователей типа П112 кабель конструктивно может входить в УЗ ПЭП.
*** Поставляется за дополнительную плату по заказу Потребителя.
