Промышленный ультразвуковой дефектоскоп СКАРУЧ

Дефектоскоп СКАРУЧ — прибор универсального применения для контроля металлов, полиэтилена, пластмасс, керамики. Может работать с любыми пьезоэлектрическими преобразователями (ПЭП) в рабочем частотном диапазоне.

Модели дефектоскопов СКАРУЧ

Существуют 8-канальные и многоканальные дефектоскопы СКАРУЧ. Многоканальные используются для автоматизированных ультразвуковых линий и могут иметь до 32 независимых каналов. 8-канальные дефектоскопы предназначены для ручного и механизированного контроля и обладают меньшими габаритами.

8-канальные дефектоскопы СКАРУЧ

Малогабаритные 8-канальные дефектоскопы СКАРУЧ выпускаются в 2 версиях: УИУ-СКАНЕР+ и УИУ-СКАНЕР-М. УИУ расшифровывается как установка измерительная ультразвуковая.

  • УИУ-СКАНЕР+ — базовая модель.
  • УИУ-СКАНЕР-М — модифицированная версия. Используется как часть автоматических систем АУЗК УМКа с гибким валом. Также может использоваться как самостоятельный прибор.

Функционал и рабочие характеристики дефектоскопа УИУ-СКАНЕР-М такие же, как у модели УИУ-СКАНЕР+. Отличия касаются эксплуатационных характеристик:

  • Уменьшенные габаритные размеры.
  • Корпус выполнен из металла.

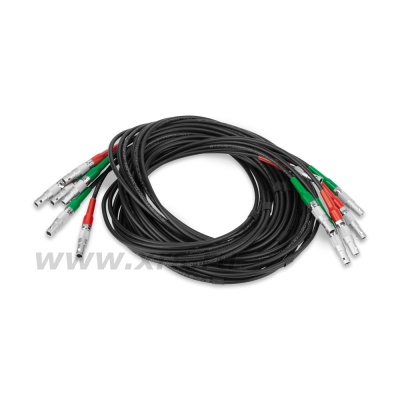

  • Разъемы LEMO 00 вместо BNC.
  • Увеличенный цветной ЖК-дисплей (диагональ 5 дюймов).

Дефектоскопы СКАРУЧ внесены в Госреестр средств измерений РФ (№ 15723-12).

Отличительные особенности

  • Возможность измерения времени и показаний координат X, Y.
  • Наличие режима толщиномера.
  • Встроенные часы и датчик температуры.
  • Автономное питание.
  • Контроль заряда аккумуляторов и сигнализация их разряда.
  • Светозвуковая сигнализация.
  • Возможность работы с любыми пьезоэлектрическими преобразователями (ПЭП) в рабочем частотном диапазоне.
  • Запоминание настроек для конкретных ПЭП и изделий контроля.
  • Наличие идентификатора ПЭП, считывание его параметров.
  • Возможность «заморозки» изображения на экране дефектоскопа.
  • Запоминание изображения импульсов и сопутствующей информации.
  • Временная регулировка чувствительности (ВРЧ).
  • Наличие режима «АРУ».
  • Отображение использованной и оставшейся памяти прибора.
  • Возможность подключения принтера и внешней ЭВМ.
  • Возможность ввода комментариев.
  • Возможность использования в полуавтоматических и механизированных системах контроля.

Методика применения ультразвуковой измерительной установки согласована с Госгортехнадзором РФ, имеется соответствующее разрешение. Прибор полностью сертифицирован.

Внешний вид дефектоскопа

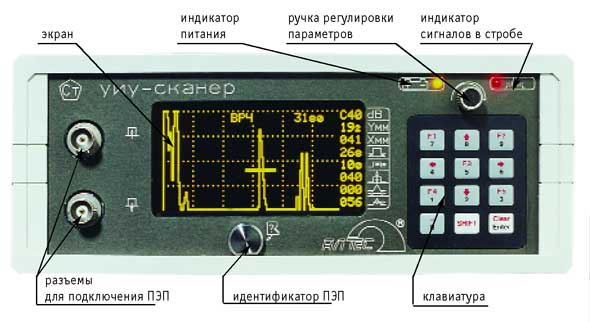

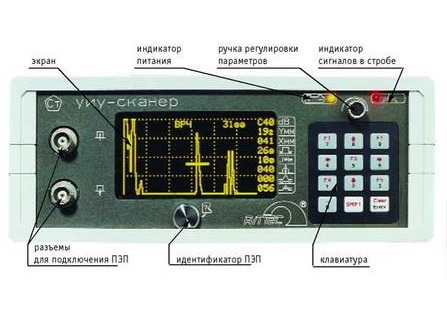

Внешний вид лицевой панели модели УИУ-СКАНЕР+

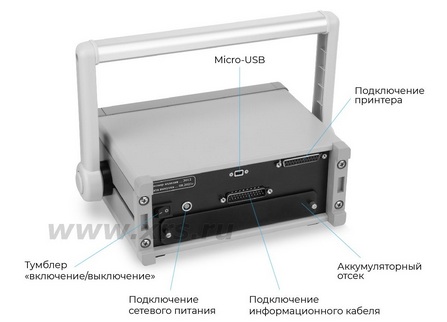

Внешний вид задней панели модели УИУ-СКАНЕР-М

Наличие режимов

  • А-дефектоскоп (автоматический 8-канальный дефектоскоп).
  • Дефектоскоп (общего назначения).
  • Толщиномер (ручной).
  • А-толщиномер (автоматический сканирующий толщиномер).
  • Установки.
  • Просмотр (просмотр результатов контроля).
  • Очистка (очистка памяти прибора).
  • Ресурс.
  • Тест ЭАТ (тест электроакустического тракта).

Ресурс

  • Показание температуры внутри прибора.
  • Отображение заряда аккумуляторов.
  • Объем использованной и оставшейся памяти.
  • Время и дата.

Установки

  • Выбор модели принтера.
  • Выбор страницы кодировки.
  • Выбор языка (русский/английский).
  • Включение/выключение функций энергосбережения и автосохранения.
  • Выбор единиц измерения (мм/мкс).

Толщиномер

  • Отображение эхограммы.
  • Показание толщины изделия.
  • Показание времени прихода эхо-импульсов.
  • Возможность использования режима «АРУ» и второго строба.

Режим ВРЧ

  • Наличие ВРЧ.
  • Количество точек регулировки ВРЧ — до 8.

Работа в режиме дефектоскопа общего назначения

Проведение ручного УЗ-контроля в режиме дефектоскопа общего назначения стандартными или специализированными ПЭП осуществляется с учетом общих требований и по методикам действующих НТД или по другим методикам, согласованным с Госгортехнадзором РФ, Госатомнадзором РФ и другими органами надзора. Для работы в режиме дефектоскопа общего назначения необходимо подключить пьезоэлектрический преобразователь через соединительный кабель к разъемам дефектоскопа на передней панели. Совмещенный ПЭП подключается к любому разъему (генератору или усилителю), раздельно-совмещенный — к двум разъемам. Для ПЭП без встроенного согласующего контура (как правило, для ПЭП производства стран СНГ) необходимо воспользоваться согласующим фильтром на рабочую частоту, подключив его к дефектоскопу. Выбор и изменение параметров контроля производятся при помощи клавиатуры и ручки регулировки параметров. При включении дефектоскопа на экране появляется основное меню, позволяющее оператору работать с прибором в диалоговом режиме. Для вхождения в режим дефектоскопа общего назначения необходимо нажать клавишу «1». При этом прибор переключается в режим ручного контроля с разверткой типа А на экране. Предварительно можно вызвать из памяти дефектоскопа запомненный режим настройки (прибор позволяет запомнить до 256 настроек). На передней панели прибора встроен идентификатор ПЭП, позволяющий автоматически считывать параметры ПЭП (для ПЭП фирмы «АЛТЕС») — угол ввода, время задержки в призме, номер и др., и заносить их в память прибора в выбранный номер настройки. Переключение режимов работы (совмещенный или раздельный) осуществляется с помощью клавиши «0». На передней панели прибора справа от экрана дефектоскопа находится колонка обозначений, а на экране — числовые значения этих параметров.

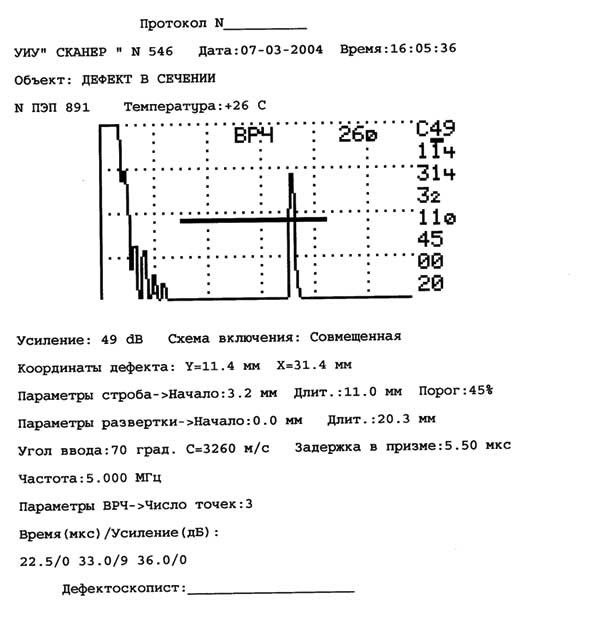

Пример распечатки эхограммы ручного контроля

Распечатка эхограммы ручного контроля

Запоминание и распечатка изображения экрана дефектоскопа

В дефектоскопе имеется возможность «заморозить» эхограмму в момент обнаружения дефекта с последующим занесением в память дефектоскопа «замороженной» картинки экрана. Запомненную эхограмму можно распечатать на принтере. При этом на печать выводится сама эхограмма, параметры настройки и координаты расположения дефекта. Память дефектоскопа позволяет запомнить до 1000 изображений экрана с сопутствующей информацией.

Другие функциональные возможности

В дефектоскопе предусмотрена возможность выравнивания чувствительности по глубине, для чего используется режим ВРЧ. Выравнивание чувствительности может проводиться по восьми точкам. Также прибор можно использовать в качестве ручного толщиномера, для чего подключают ПЭП типа П112 (П111). Измерение толщины осуществляется с точностью до 0,1 мм. Дефектоскоп имеет восемь каналов, благодаря чему его можно использовать в автоматизированных и механизированных установках для дефектоскопии и толщинометрии различных изделий.

Максимальная емкость одного файла с результатами полуавтоматического контроля составляет 65 000 мм — достаточно для полуавтоматическом УЗК тел вращения, объектов с большим объемом сканирования.

Программное обеспечение

Дефектоскоп выпускается в двух версиях программного обеспечения:

  • Основная с определением характера и параметров дефектов при механизированном УЗК. ПО устанавливается на предприятии-изготовителя или по методике пользователя. В данной версии присутствуют также пять свободных настроек.
  • VTZ — заводская без предустановленных настроек. Введение настроек осуществляется оператором. Данная версия поставляется, как правило, на заводы-изготовители труб и металлопродукции, работающие по зарубежным нормативным документам. Прилагаются рекомендации по проведению настройки прибора.
Наименование параметра Значение
Дискретность регистрации, мм
— датчика пути
— параметров дефекта
— толщины
1
1
0,1
Измерение параметров дефекта сварного шва с погрешностью, мм
— по длине
— по глубине развития
±1
±0,5
Определение координат дефекта вдоль шва с погрешностью от пройденного пути не более 1%
Минимально выявляемый дефект, мм 0,8–1,0
Скорость УЗК, м/мин до 1
Регулировка усиления 85 дБ с дискретностью 1 дБ
Частотный диапазон, МГц 1,0–10,0
Диапазон прозвучивания (продольные волны), мм 0–10 000
Перемещение строба горизонтальное и вертикальное
Экран электролюминесцентный с регулируемой яркостью или цветной жидкокристаллический
Количество запоминаемых настроек 256
Количество запоминаемых изображений экрана 1000
Количество точек регулировки ВРЧ 8
Количество каналов 8
Количество схем прозвучивания 16
Диапазон рабочих температур, °C −20...+45
Питание от аккумулятора или от сети 220 В
Время непрерывной работы от аккумуляторов, ч 8
Габаритные размеры, мм 200 × 225 × 90
Масса с аккумуляторами, кг 3,5
