Промышленный ультразвуковой дефектоскоп УСД-50 IPS

Назначение

Дефектоскоп УСД-50 IPS — эргономичный, простой в использовании и обслуживании прибор, предназначенный для проведения ультразвукового контроля. Служит для обнаружения дефектов, определения координат их местоположения, оценки износа металлических конструкций, измерения толщины изделий. Сегодня УСД-50 IPS является одним из самых востребованных приборов на рынке неразрушающего контроля. С его помощью может быть проведен ультразвуковой контроль заготовок, готовых изделий и конструкций, узлов и агрегатов, сварных швов и т.д.

УСД-50 IPS отлично зарекомендовал себя как со стороны удобства и простоты использования, так и с точки зрения точности и надежности в самых экстремальных условиях эксплуатации. Относится к классу портативных специализированных приборов для неразрушающего контроля и с одинаковым успехом может использоваться как в условиях стационарной лаборатории или производства, так и в полевых условиях.

Внесен в Госреестр средств измерений РФ (№ 34900-07) и в перечень средств неразрушающего контроля ПАО «Газпром» (п. 52).

Конструктивное исполнение

Корпус прибора выполнен из ударопрочного ABS-пластика. Степень защиты IP65 обеспечивает возможность работы с дефектоскопом в помещениях с повышенной влажностью или в дождливую погоду, а диапазон рабочих температур составляет от −30 до +55 °C. Особенность конструкции УСД-50 IPS — морозостойкий цветной TFT дисплей разрешением 640 × 480 точек. Дисплей снабжен антибликовым покрытием и будет отлично виден на солнечном свету.

Дефектоскоп комплектуется съемным Li-Ion аккумулятором, что обеспечивает его мобильность. Зарядка аккумулятора осуществляется от сети переменного тока 220 В, во время зарядки дефектоскоп продолжает работать. Установить или заменить аккумулятор можно самостоятельно — для этого крышка аккумуляторного отсека снабжена винтами крепления. Прибор оснащен ручкой, предназначенной для его переноски и установки на горизонтальной поверхности рабочего места.

Вид прибора сзади

Дефектоскоп УСД-50 IPS: вид сзади

1 — Кнопки регулировки положения ручки;
2 — Крышка аккумуляторного отсека;
3 — Винты крепления аккумуляторного отсека.

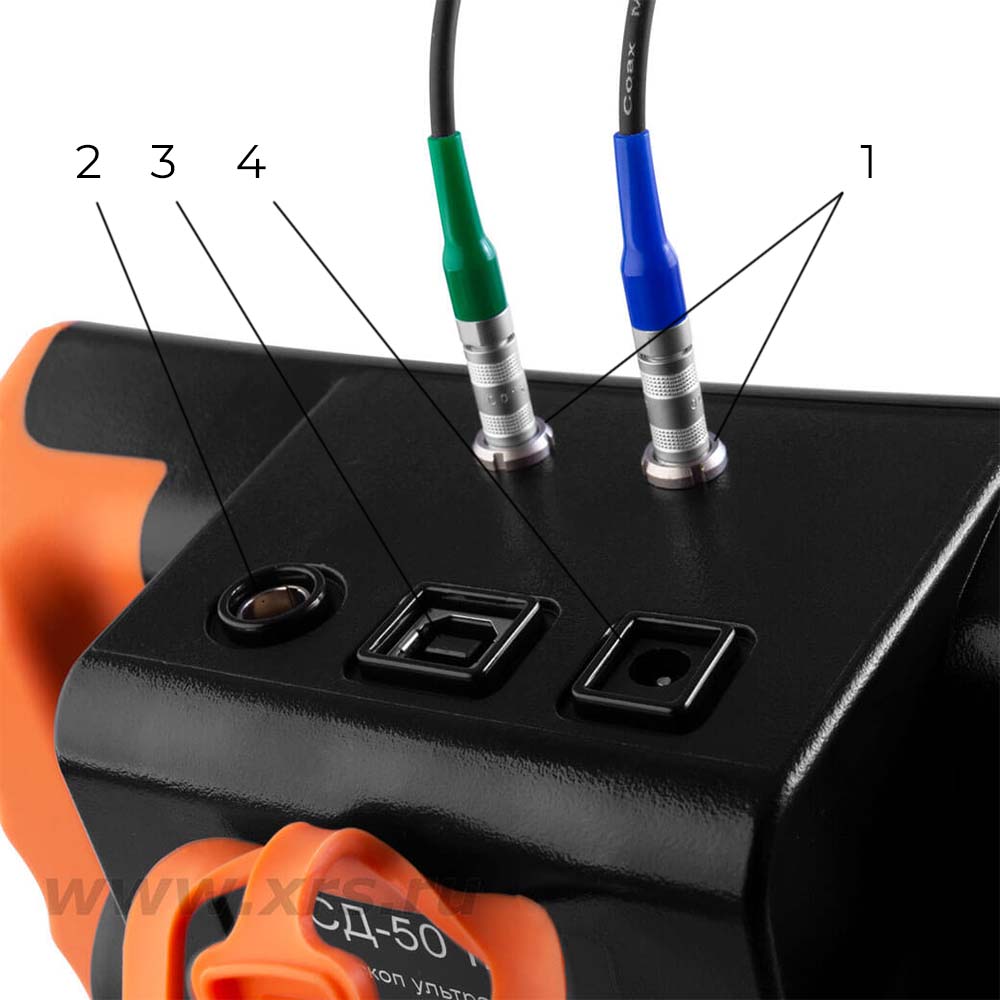

Разъемы прибора

Дефектоскоп УСД-50 IPS: разъемы прибора

1 — Разъемы для подключения ультразвуковых преобразователей;
2 — Многоконтактный разъем для подключения двухкоординатного
энкодера;
3 — Разъем USB;
4 — Разъем питания +15 B DC.

Работа с прибором

УСД-50 IPS отличает интуитивно-понятный интерфейс: управление прибором не создает сложностей даже у начинающих пользователей. Управление организовано через клавиши и систему меню, где все функции разбиты по группам. Структура меню позволяет изменять параметры работы под любую задачу и включает в себя главное меню (для настройки прибора перед контролем, например, изменения параметров генератора, усилителя, установки зон контроля и пр.) и дополнительное меню (для редких специфических регулировок: цветовой схемы экрана, установки даты, времени и пр.) Более подробно интерфейс управления дефектоскопа изображен на рисунке ниже.

Структура меню УСД-50 IPS

Дефектоскоп УСД-50 IPS: структура меню

1 — «Заморозка» экрана;
2 — Полноэкранный режим;
3 — Увеличение усиления на заданный шаг;
4 — «Электронная лупа»;
5 — Сохранение результата;
6 — ВКЛ/ВЫКЛ;
7 — Выбор пункта меню;
8 — Дополнительное меню;
9 — Выбор пункта меню;
10 — Индикаторы АСД а- и б-зоны контроля;
11 — Индикаторы подключения к сети;
12 — Изменение значения параметра;
13 — Выбор параметра;
14 — Выбор шага изменения параметра.

Связь с компьютером на базе OS Windows (XP, 7-10) осуществляется через USB-интерфейс.

Принцип работы

Принцип работы дефектоскопа УСД-50 IPS основан на способности ультразвуковых волн отражаться как от внешних границ контролируемого объекта, так и от границ внутренних инородных включений, в том числе полостей, характерных для несплошностей и дефектов. Источником и приемником ультразвуковых колебаний в дефектоскопе выступают пьезоэлектрические преобразователи (ПЭП). Принятый ими сигнал усиливается, преобразуется в цифровую форму, после чего обрабатывается микропроцессором и в цифровом и графическом виде выводится на дисплей.

Использование пьезоэлектрических преобразователей (ПЭП)

С дефектоскопом УСД-50 IPS используются преобразователи со встроенными согласующими устройствами (катушки индуктивности и т.д.), которые обеспечивают такой режим работы, при котором достигается наибольший коэффициент преобразования электрических сигналов в ультразвуковые волны. Функционал УСД-50 IPS позволяет производить тонкую настройку возбуждающего и приемного тракта с использованием конкретного ПЭП для решения некоторых специфических задач ультразвукового контроля, например, контроля тонкостенных объектов.

Особенности дефектоскопа

Среди функциональных особенностей прибора стоит отметить следующие:

1) Одновременное отображение амплитуды сигнала, координат дефекта и номера луча.

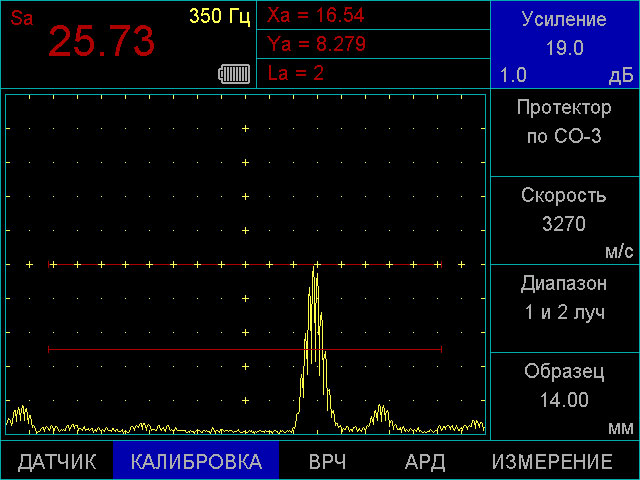

Экран дефектоскопа УСД-50 IPS

2) Функции временной регулировки чувствительности (ВРЧ) и построения кривых «амплитуда-расстояние» (АРК), предназначенные для оценки размеров дефектов на разной глубине залегания.

Функция ВРЧ на экране дефектоскопа
3) Возможность представления сигнала в недетектированном виде в реальном масштабе времени позволяет подробно изучить фазы сигналов, производить контроль на фоне больших структурных помех и разделять сигналы от близкорасположенных отражателей.

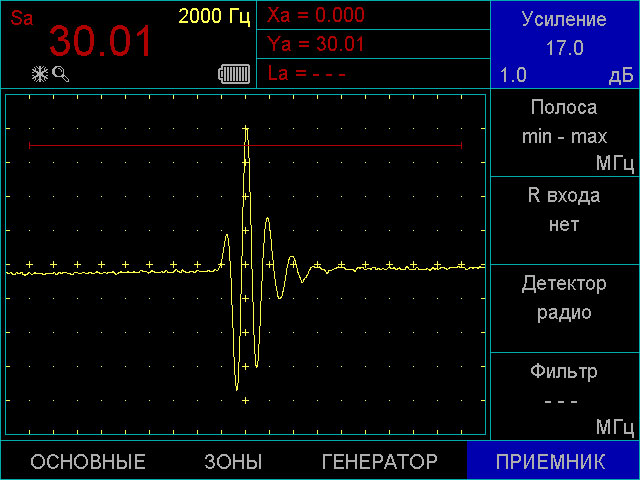

Отображение сигнала на экране дефектоскопа
4) Режим B-скана для более удобной визуализации процесса УЗ контроля.

B-скан на экране дефектоскопа
5) Режим огибающей для надежной фиксации максимума сигнала; предназначен для оценки формы дефекта при УЗ контроле сварных швов и основного металла.

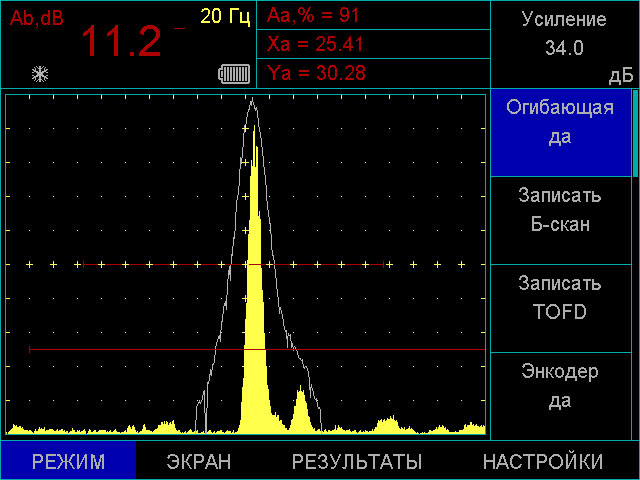

Режим огибающей на экране дефектоскопа

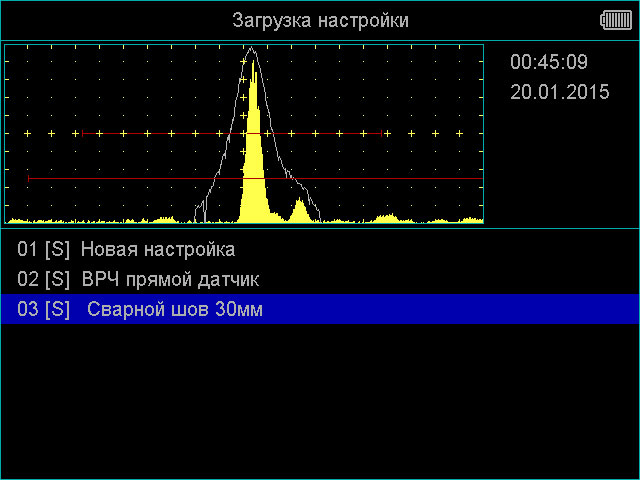

6) Сохранение и вызов настроек из памяти прибора.

Загрузка настроек прибора
7) Сохранение и просмотр результатов УЗ контроля на дисплее прибора (расширенная память для хранения результатов контроля: 200 установок с А-сигналом, 1000 протоколов исследований с сохранением всех необходимых для документирования значений).
Просмотр результатов контроля
8) Полноэкранный режим работы (640 × 480 точек).

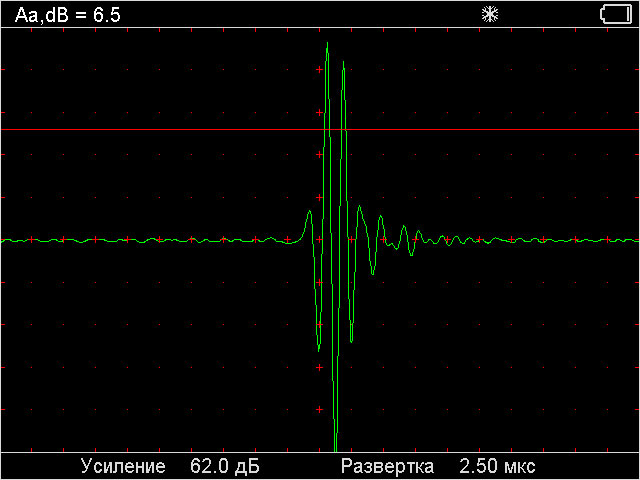

Полноэкранный режим
9) TOFD-режим.
TOFD-режим
10) Режим АРД-диаграмм (диаграмм «амплитуда-расстояние-диаметр» с привязкой по чувствительности).

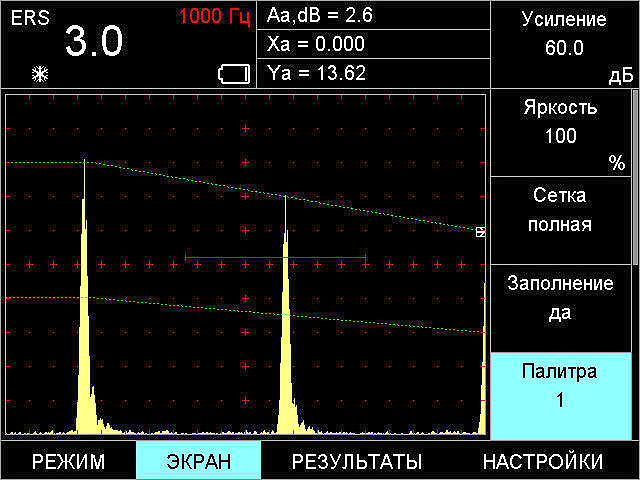

АРД-диаграмма на экране дефектоскопа

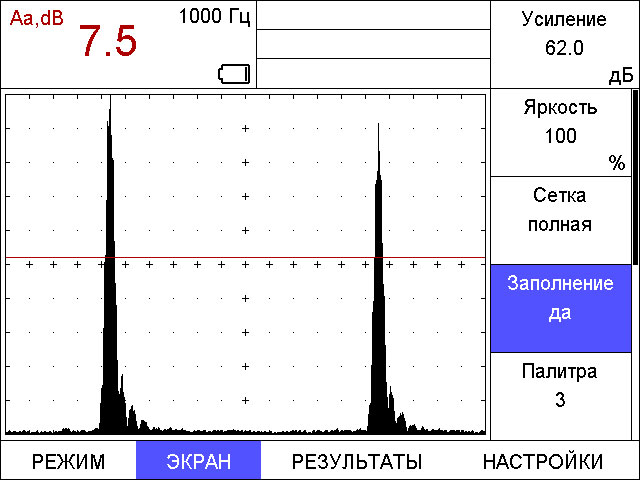

11) Функция смены цвета фона, а также индивидуальные настройки цветов для всех элементов экрана, благодаря чему можно комфортно проводить неразрушающий контроль даже при прямом солнечном свете.
Смена цвета фона экрана

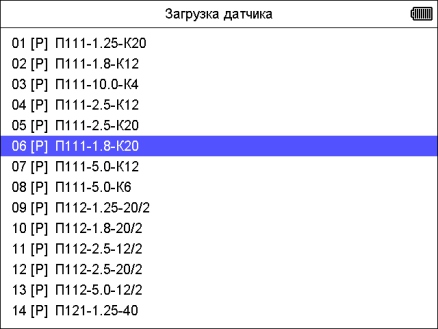

12) Большинство параметров типовых преобразователей, включая их АРД-диаграммы, уже введены в память дефектоскопа, что позволяет существенно сократить время подготовки к работе.
Загрузка параметров ПЭП
13) Возможность задавать простые и понятные названия настроек и результатов с использованием русского и латинского алфавитов.

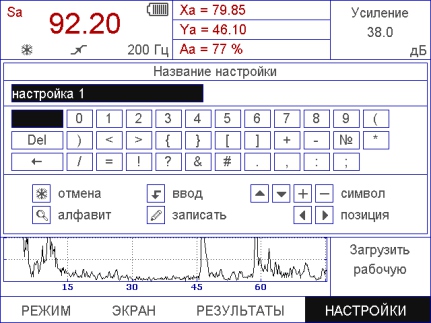

Ввод названий

Обучающие видео по дефектоскопу УСД-50 IPS

Общий обзор на ультразвуковой дефектоскоп УСД-50 IPS.

Ультразвуковой дефектоскоп УСД-50 IPS. Настройка прибора для измерений.

Ультразвуковой дефектоскоп УСД-50 IPS. Подключение и согласование преобразователей.

Ультразвуковой дефектоскоп УСД-50 IPS. Регулировка параметров отображения сигнала.

Ультразвуковой дефектоскоп УСД-50 IPS. Функции ВРЧ и АРК.

Ультразвуковой дефектоскоп УСД-50 IPS. АРД-диаграммы.

Ультразвуковой дефектоскоп УСД-50 IPS. Настройка диапазона контроля.

Ультразвуковой дефектоскоп УСД-50 IPS. Организация памяти прибора.

Ультразвуковой дефектоскоп УСД-50 IPS. Программное обеспечение.

Наименование параметра Значение
Максимальный размах импульса возбуждения при нагрузке 50 Ом, не менее 300 В
Длительность импульса возбуждения при нагрузке 50 Ом (шаг не более 0,025 мкс) от 0,025 до 1 мкс
Диапазон частот импульса возбуждения (-3 дБ) от 0,1 до 20 МГц
Развертка мин: 0-2 мкс; макс: 0-2000 мкс
с шагом 0,01; 0,1; 1; 10 и 100 мкс
Задержка развертки от -5 мкс до 2000 мкс с шагом 0,01; 0,1; 1; 10 и 100 мкс
Максимальная длина контролирующего материала до 4500 мм (эхо-режим); 9000 мм (теневой режим)
Диапазон скоростей распространения звуковых колебаний 1000-15 000 м/с с шагом 1, 10 и 100 м/с
Задержка в призме 0-100 мкс с шагом 0,01; 0,1 и 1 мкс
Демпфирование 25 Ом / 50 Ом / 1000 Ом
Входной импенданс 50 Ом / 600 Ом
Зондирующий импульс радиоимпульс амплитудой 50, 100, 150 или 200 В с регулируемым числом периодов (0,5-10) и изменяемой частотой радиоимпульса
Демпфер зондирующего импульса регулируемый 0-500 нс с задержкой демпфирования от 0 до 500 нс
Частота повторений зондирующего импульса от 20 до 2000 Гц с шагом 10, 100 и 1000 Гц
Усилитель широкополосный 0,1-20 МГц (-6 дБ)
Диапазон регулировки усиления 100 дБ с шагом 0,1; 0,5; 1; 2 и 6 дБ
Дополнительная клавиша +dB программируемая
Временная регулировка чувствительности (ВРЧ) диапазон от 90 дБ, 12 дБ/мкс, с построением кривой по 32 опорным точкам введенным вручную или от контрольных отражателей
Кривая «амплитуда-расстояние» (АРК) построение по 32 точкам, регулируемое по высоте; две дополнительные кривые АРК 0-12 дБ от базовой
Диаграмма «амплитуда-расстояние-диаметр» (АРД) построение по 32 точкам, регулируемое по высоте; автоматическая привязка к усилению и две дополнительные кривые
Автоматическая калибровка задержки в призме по СО-3, V-2, образцу с отражателем, калибровка TOFD преобразователей
Автоматическая калибровка диапазона контроля при заданной толщине шва есть
Автоматическая калибровка скорости УЗК есть
Детектирование положительная или отрицательная полуволна; полное; радиосигнал (во всем диапазоне развертки); B-скан
Отображение сигналов на экране (визуализация) А-скан, В-скан, TOFD
Отсечка компенсированная, 0-90% высоты экрана
Зоны контроля две независимых зоны; начало и ширинаизменяются во всем диапазоне развертки,уровни порогов задаются от 0 до 95%высоты экрана при детектировании иот -95% до +95% при радиосигнале с шагом1%; индивидуальная логика определения дефектов
Автоматическая сигнализация дефектов (АСД) световая для каждой зоны отдельно и звуковая
Измерение временных интервалов от 0 до первого сигнала в зоне или между сигналами в зонах; по фронту; по максимуму сигнала или по переходу через «0»
Измерение амплитуды в процентах от высоты экрана: в дБ относительно уровня порога в зоне; в дБ относительно опорного сигнала; в дБ относительно кривой «амплитуда-расстояние»
Использование TOFD одноканальный TOFD с записью по датчику пути или по времени
B-скан В-скан по датчику оборотов
Оценка размеров дефектов в режиме классического дефектоскопа встроенные АРД диаграммы
Сравнение с сохраненным эталонным сигналом автоматическое во всем диапазоне усиления
Обработка изображения на экране после «заморозки» экрана полнофункциональная обработка и анализ
Дисплей цветной высококонтрастный с TFT-матрицей, 640×480 точек (130×100 мм)
Память 200 настроек с А-сигналом; 1000 протоколов контроля (сигнал, огибающая, результат измерения, параметры работы прибора, дата, время и название протокола)
Интерфейс USB
Разъемы преобразователей Lemo00 × 2
Аккумулятор Li-Ion 10,8 В; 5000 mA/ч
Время работы до 15 ч работы от встроенного аккумулятора
Внешнее питание блок питания 220В АС на входе и 15В / 2,5А DC на выходе
Диапазон рабочих температур от –30 до +55 °C
Габаритные размеры, мм 200 × 225 × 80
Масса, кг, с аккумулятором 1,4

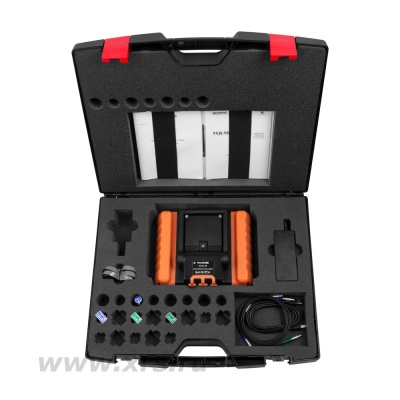

Название Стандартный комплект Комплект для TOFD метода
Ультразвуковой дефектоскоп УСД-50 IPS со встроенным Li-Ion аккумулятором 1 шт. 1 шт.
Блок питания сетевой 15В / 220В 1 шт. 1 шт.

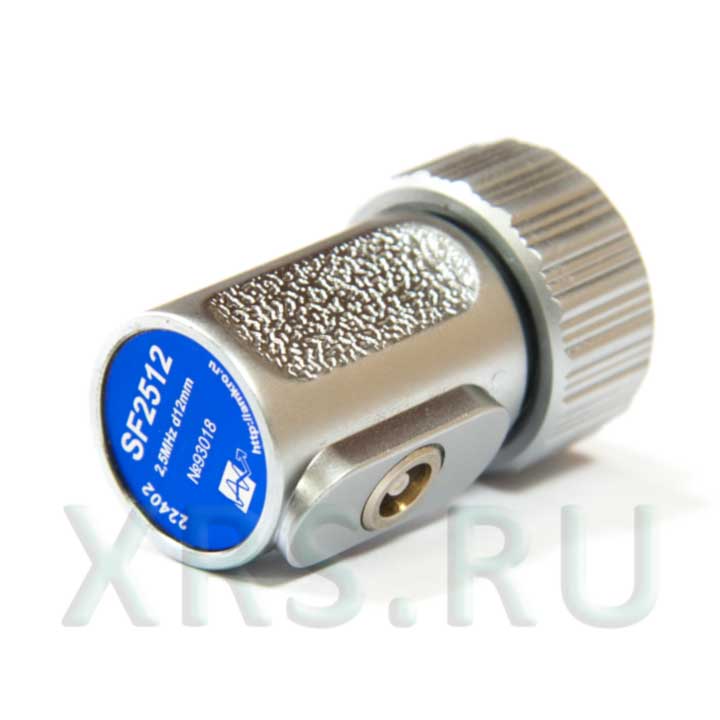

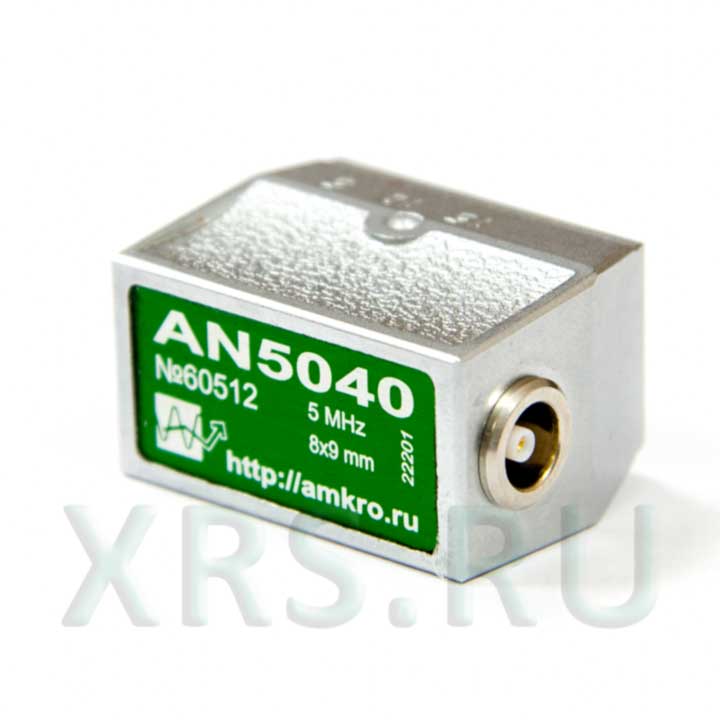

Преобразователь ультразвуковой (по выбору) 4 шт. 4 шт.
Сканер TFD-60 для TOFD метода 1 шт.
Преобразователь TF5CL6 (TOFD, 5 МГц, 6 мм) 2 шт.
Призма TF06-60 для TOFD метода 2 шт.
Кабель Lemo00-Lemo00; 1,5 м 2 шт. 2 шт.
Кабель USB для связи с компьютером 1 шт. 1 шт.
CD-диск с программным обеспечением 1 шт. 1 шт.
Программный пакет для анализа TOFD сканов 1 шт.
Защитный чехол для крепления на корпусе оператора 1 шт. 1 шт.
Комплект эксплуатационной документации 1 экз. 1 экз.
Сумка (кейс) для транспортировки и хранения 1 шт. 1 шт.
