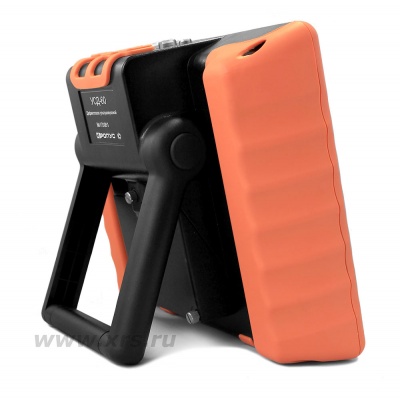

Ультразвуковой дефектоскоп УСД-60 с АРД

Назначение

Ультразвуковой дефектоскоп УСД-60 выступает в качестве надёжного средства для обнаружения дефектов при проведении УЗ контроля. От предыдущих моделей своей линейки он отличается более расширенным функционалом. Добавлены возможности:

  • построение координатной развёртки изделия с помощью подключаемого датчика пути (опция);
  • обработка и хранение больших объёмов данных, автоматическое создание отчётов;
  • построение многоканальной сети (до 32 каналов) автоматизированного ультразвукового контроля на предприятии с использованием дефектоскопов УСД-60 в качестве управляемых по протоколу TCP/IP серверов сбора информации от датчиков ПЭП;
  • проводить измерения толщин изделий менее 0,8 мм;
  • анализ трёх независимых зон одновременно с индивидуально настроенными алгоритмами для определения дефекта;
  • построение диаграмм АРД (амплитуда - расстояние - диаметр);
  • спектральный анализ сигнала (может пригодиться для определения реальной частоты, на которой работает тот или иной пьезоэлектрический преобразователь ПЭП).

Сфера применения

Ультразвуковой дефектоскоп УСД-60 часто можно встретить в стационарных заводских лабораториях неразрушающего контроля. Тем не менее, прибор может работать от встроенной аккумуляторной батареи и его можно использовать на выездных мероприятиях контроля.

Из заключения ГАЗПРОМ ВНИИГАЗ по результатам квалификационной проверки дефектоскопов УСД-46, УСД-60, УСД-50 для ручного УЗ контроля, проверки технической и технологической документации на соответствие требованиям ОАО «Газпром» в области неразрушающего контроля:

10.1 Технические характеристики дефектоскопов УСД-46, УСД-50, УСД-60 указывают на соответствие ГОСТ 23049-84 и нормативно-технической документации ОАО «Газпром» в области неразрушающего контроля.
10.2 Устройства УСД-46, УСД-50, УСД-60 производства «НВП Кропус» (Россия), рекомендуются для проведения УЗ контроля качества сварных соединений труб сухопутных участков магистральных газопроводов, выполненных по технологиям ручной и механизированной сварки со стандартными заводскими разделками кромок, предусмотренными ТУ на трубы, согласованными с ОАО «Газпром».

Особенности

УСД-60 имеет экран с приличным разрешением (640 × 480 пикселей) и возможностью его использования при ярком освещении. При некоторых условиях эксплуатации такая функция, реализуемая автоматической сменой цвета фона и элементов, бывает весьма полезной.

Возможность «измерения через ноль», используемая в толщинометрии для увеличения точности измерений. Например, если стоит задача измерить толщину стали менее 0,8 мм (обычно это нижний порог измерений для большинства портативных ультразвуковых толщиномеров), нужно подключить к дефектоскопу УСД-60 раздельно — совмещённый ПЭП с рабочей частотой близкой к 10 мГц, получить донный сигнал и стробировать его первый переход через ноль.

Использование функции АРД

Дефектоскопист имеющий достаточный опыт работы с АРД диаграммами может без особых проблем, довольно точно давать информацию относительно не сплошности, которую он обнаружил при ультразвуковой диагностике изделия с использованием правильно настроенных ПЭП. Если у Вас есть распечатанная на бумаге АРД диаграмма, то её так же можно сохранить в памяти УСД-60 по значениям опорных точек вручную.

Использование спектра сигнала

Дефектоскоп позволяет определить на какой реально частоте работает ПЭП, что иногда бывает полезно. Фактическая частота преобразователей у некоторых производителей может отличаться от номинала, указанного на шильдике. К примеру, датчик реально работает на 3,8 мГц вместо заявленных производителем 5 мГц.

Развертка мин.: 0 - 2,67 мкс; макс.: 0 - 1000 мкс - с шагом 0,01 / 0,1/ 1/ 10/ 100 мкс
Задержка от -4 мкс до 1000 мкс с шагом 0,01 / 0,1 / 1 / 10 / 100 мкс
Максимальная длина контролируемого материала до 6000 мм (эхо-режим)
Диапазон скоростей 1000 - 9999 м/с
Задержка в призме 0 - 100 мкс с шагом 0,01 / 0,1 / 1 и 10 мкс
Демпфирование 25 ом / 50 ом / 1000 Ом
Входной импенданс 50 ом / 600 ом
Зондирующий импульс радиоимпульс, амплитудой 50 или 200 В, с изменяемой длительность от 16 до 500 нс, с шагом 16 нс
Демпфер зондирующего импульса регулируемый от 0 до 15 полупериодов, с задержкой демпфирования от 0 до 7 полупериодов
Частота повторений ЗИ регулируемая от 20 до 2000 Гц, с шагом 1/ 5/ 10 или 100 Гц
Усилитель широкополосный 0.4-20 МГц (-6 дБ)
Диапазон регулировки усиления 100 дБ, с шагом 0.5, 1, 2 или 6 дБ
Временная Регулировка Чувствительности (ВРЧ) диапазон до 70 дБ, 12 дб/мкс с построением кривой по 32 опорным точкам введенным вручную или от контрольных отражателей
Кривая Амплитуда-Расстояние (АРК) построение по 32 точкам, регулируемая по высоте
Детектирование положительная или отрицательная полуволна, полное, радиосигнал (во всем диапазоне развертки), B-scan, C-скан
Отсечка компенсированная, 0-90% высоты экрана
Зоны контроля три независимых зоны, начало и ширина изменяются во всем диапазоне развертки, уровни порогов задаются от 0 до 95% высоты экрана при детектировании и от -95% до +95% при радиосигнале с шагом 1%, индивидуальная логика определения дефектов. Одна из зон (и-зона) предназначена для синхронизации от поверхностного сигнала при иммерсионном контроле
Автоматическая Сигнализация Дефектов (АСД) световая для каждой зоны отдельно и звуковая, индивидуальная логика определения дефекта в зоне
Измерение временных интервалов от 0 до первого сигнала в зоне или между сигналами в зонах, по фронту или по максимуму сигнала
Измерение амплитуды в процентах от высоты экрана,
в дБ относительно уровня порога в зоне,
в дБ относительно опорного сигнала,
в дБ относительно кривой амплитуда-расстояние
Дисплей Цветной, TFT 640 х 480 точек (135 х 100 мм - физически). Специальный режим работы экрана при ярком освещении
А-сигнал 480 x 300 точек в стандартном режиме
Память 500 настроек с А-сигналом; 5000 протоколов контроля (сигнал, огибающая, результат измерения, параметры работы прибора, дата, время и название протокола)
Интерфейсы подкюлчения Ethernet, VGA - выход, COM - порт, разъём для подключения компьютерной мыши
Разъемы преобразователей 2 СР50 (BNC)
Аккумулятор Li-ion 8 А/ч
Время работы 6-8 часов от аккумуляторов
Внешнее питание адаптер питания от сети 220 В, 50Гц AC
Напряжение питания 18V/3,5A DC
Диапазон рабочих температур от −30 до +55 °C
Размер (В x Ш x Д), мм 210 x 340 x 60 (210 х 340 х 75 — с аккумуляторным отсеком)
Масса 4 кг с аккумуляторами
  • Дефектоскоп ультразвуковой УСД-60 - 1 шт.
  • Аккумулятор Li-ion, 8000 мА/ч (встроенный) - 1 шт.
  • Блок питания сетевой 18 В, 3,5 А - 1 шт.
  • Преобразователи ультразвуковые - по заказу - 4 шт.
  • Кабель 2 СР50 (BNC) - Lemo00 - 2 шт.
  • Кабель COM для связи с компьютером - 1 шт.
  • Защитный чехол для крепления на корпусе оператора - 1 шт.
  • Диск с программным обеспечением - 1 шт.
  • Комплект эксплуатационной документации - 1 шт.
  • Сумка (кейс) для транспортировки и хранения - 1 шт.

Реестр СИ РФ

Номер: 72956-18

Действует до: 30.10.2029
