Ультразвуковой 2-канальный дефектоскоп на фазированных решетках УСД-60ФР-16/128

УСД-60ФР-16/128 — многофункциональный портативный дефектоскоп, который совмещает в себе классический метод ультразвукового контроля, контроль в режиме фазированных решеток и метод TOFD. Это универсальный инструмент, который может применяться при контроле сварных швов, поковок, композитных материалов, для обнаружения коррозии, оценки износа металлических конструкций и т. д.

В этой модели была существенно повышена производительность контроля — скорость регенерации S-скана составляет 100 Гц, что позволяет проводить сканирование сварного соединения одновременно с двух сторон со скоростью до 6-9 м/мин. К электронному блоку дефектоскопа подключаются сразу два преобразователя, активная апертура которых состоит из 16, 32 или 64 элементов. Таким образом общее число рабочих элементов может доходить до 128. Кроме того, дефектоскоп может работать с различными сканерами: роликовыми, сканерами ФАР+TOFD, а также со сканерами других производителей (при помощи переходников). Все это позволяет интегрировать УСД-60ФР-16/128 в системы механизированного контроля сварных швов.

Прибор внесен в Госреестр средств измерений РФ (№ 72956-18).

Дефектоскоп оснащен современным программным пакетом для автоматизированного сбора данных и обработки изображений с разложением в трехмерном виде. Так, например, в программный пакет заложен конструктор прозвучиваемых сварных швов: можно задать тип разделки, толщину, разностенность, параметры выпуклости, зоны термического влияния и прочие особенности геометрии для более точной и наглядной визуализации процесса контроля.

В отличие от других моделей линейки УСД, УСД-60ФР-16/128 оснащается двумя аккумуляторами, которые позволяют работать без подзарядки до 12 часов при полной нагрузке.

Развертки

  • S-скан — секторное сканирование.
  • L-скан — линейное сканирование.
  • А-скан — построение «живого» А-скана на выбранном луче.
  • В-скан — построение развертки с учетом хода лучей, позволяющих видеть объем контролируемого металла по толщине металла с учетом переотражения лучей.
  • С-скан (при контроле со сканером) — вид развертки сверху.
  • D-скан (при контроле со сканером) — сечение сбоку.

Функциональные особенности

Наименование параметра Значение
Фазированная решетка
Конфигурация генератора 16:128 (опционально 32:128)
Напряжение возбуждения ±75 В
Форма возбуждающего импульса радиоимпульс
Синхронизация по кодировщику положения или времени
Усиление 0–80 дБ с шагом 0,5 дБ
Диапазон рабочих частот от 500 кГц до 20 МГц
Частота дискретизации 100 МГц
Разрядность АЦП 10 бит
Разрядность данных 16 бит
Запись сигнала цифровая запись формы каждого сигнала
Максимальная длина А-скана до 10 000
Частота следования импульсов до 10 кГц
Количество законов фокусировки до 1024
Выравнивание чувствительности 2D-программируемая по углу, по глубине (ВРЧ диапазоном 60 дБ, 32 точки с крутизной до 50 дБ/мкс)
Типы фокусировки по глубине, по пути, по расстоянию, авто
Дискретизация 1:1 / 1:128
Автоматическая калибровка скорости УЗК есть

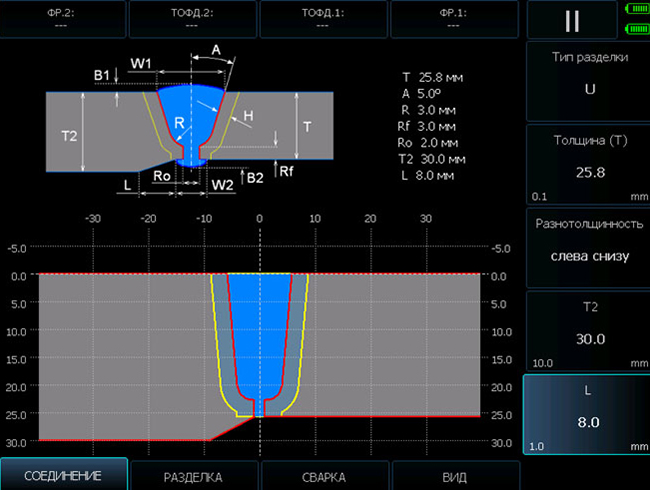

Конструктор геометрии сварного соединения встроенный помощник, отображение разделки шва на изображении скана

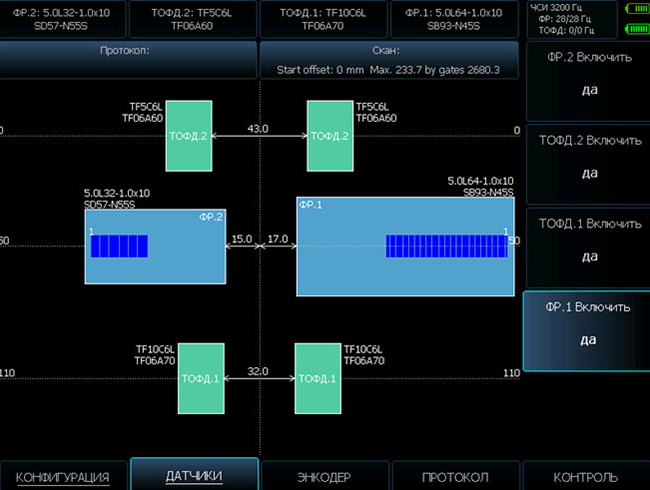

Использование сканеров любые 2-координатные сканеры с оптическими энкодерами, запись сканов в память прибора, анализ сканов как в приборе, так и в специальном ПО анализа

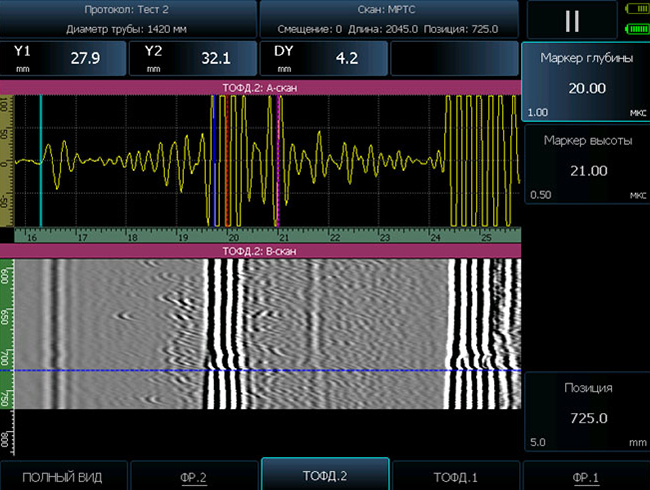

Использование TOFD двухканальный TOFD с записью по датчику пути или по времени
Виды сканов S-скан, реальная геометрия сварного шва (В-скан), С-скан, вид сверху и сбоку

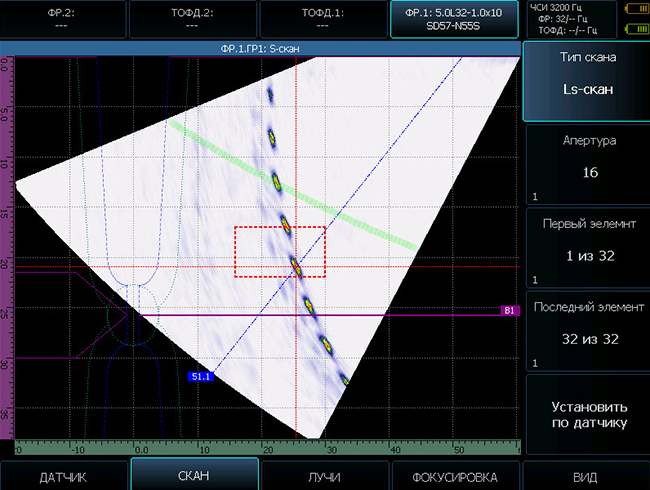

Виды сканирования S-скан, L-скан, комбинированный LS-скан (compaund S-scan)

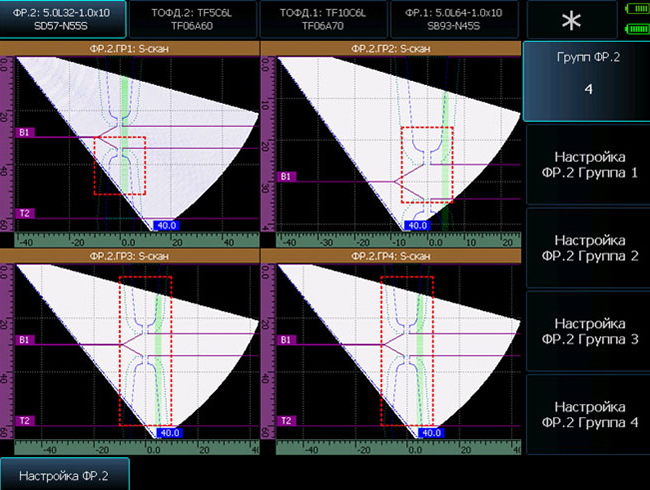

Количество одновременных групп элементов до 8 групп (до 4 на каждом канале ФР)
Курсоры в декартовой системе, 2D, полярные
Измерение расстояние по лучу, координаты по глубине и положению (X, Y), максимум в 2D, эквивалентная площадь

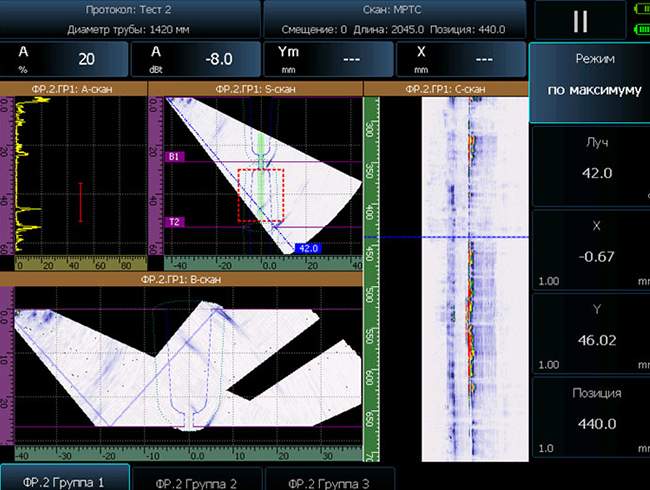

Постобработка сканированного участка на ПК анализ, 3D-анализ по объему изделия, масштабирование, выдача протокола
Разъемы 2 × Amphenol D38999
Каналы одноэлементного ПЭП
Количество каналов 2 независимых
Напряжение возбуждения ±200 В
Дискретизация 100 МГц
Обработка А-скан, B-скан, TOFD
Усиление 0–110 дБ с шагом 0,1; 0,5; 1; 2 и 6 дБ
Диапазон рабочих частот от 500 кГц до 20 МГц
Разъемы 4 × LEMO 00
Основные общие характеристики
Хранение данных стандартная карта USB или скоростной Ethernet 10/100 Мбит/с
USB-порты 2 USB + hub на 5 дополнительных портов
Размер файла данных 300 МБ
Стандартная скорость сканирования 6–9 м/мин.
Длина записи скана 5000 измерений
Экран 800 × 600 точек, 8,5 дюйма, цветной TFT с функцией смены фона для контрастной работы на ярком солнечном свету
Аккумулятор 2 встроенных аккумулятора, с возможностью быстрой замены, до 12 часов автономной работы
Внешнее питание блок питания 220 В AC
Диапазон рабочих температур, °С −20...+60
Габаритные размеры, (В × Ш × Д), мм 280 × 245 × 100
Масса с аккумуляторами, кг 2,5

Реестр СИ РФ

Номер: 72956-18

Действует до: 30.10.2029
