Мера СО-3 (стандартный образец) для ультразвукового контроля
Стандартный образец СО-3 предназначен для настройки дефектоскопа и пьезоэлектрических преобразователей (ПЭП) перед контролем изделий из низколегированных и углеродистых сталей. Изготавливается из стали марки 3 (ГОСТ 380-2005), стали 20 или 45 (ГОСТ 1050-2013), стали 40Х13 и 12Х18Н10Т (ГОСТ 5632-2014), алюминиевого сплава Д16Т (ГОСТ 4784-97), медно-цинкового сплава Л63 (ГОСТ 15527-2004).

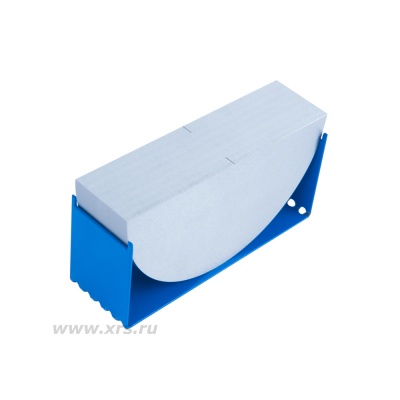

СО-3 представляет собой изделие в половину цилиндра. На боковую поверхность образца нанесена шкала, необходимая для определения точки ввода ультразвуковой волны. Скорость распространения продольной ультразвуковой волны в образце из стали 3 и 20 равна 5900 ± 133 м/с. Образец выполняется в соответствии с ГОСТ Р 55724-2013 «Контроль неразрушающий. Соединения сварные. Методы ультразвуковые» (принят взамен утратившего силу ГОСТ 14782–86).
Стандартный образец СО-3 внесен в Госреестр средств измерений РФ (№ 79145-20).
Назначение СО-3
- Определение точки выхода ультразвукового луча. Для этого наклонный ПЭП устанавливают над центральной риской «0» и небольшим перемещением находят положение, соответствующее максимальному эхо-сигналу.
- Определение стрелы преобразователя (в миллиметрах). Данный параметр определяется как расстояние от точки выхода ультразвукового луча до торца ПЭП в направлении прозвучивания (измеряется по боковой шкале, отградуированной в миллиметрах).
- Настройка глубиномера для наклонного ПЭП.
Стандартный образец СО-3 также допустимо применять для определения времени распространения ультразвуковых колебаний в призме преобразователя.
Схема стандартного образца СО-3 с указанием рабочей поверхности и нулевой риски
| Наименование параметра |
Значение |
| Диаметр образца, мм |
110,0 |
| Высота образца, мм |
55,0 |
| Толщина образца, не более, мм |
30,0 |
| Смещение нулевой риски от оси симметрии образца по рабочей поверхности образца, мм |
±0,1 |
Скорость распространения продольной ультразвуковой волны, м/с
для стали 3
для стали 20
для стали 34
для стали 40Х13
для стали 12Х18Н10Т
для медно-цинкового сплава Л63
для алюминиевого сплава Д16 |
5900 ± 133
5900 ± 133
5920 ±133
6040 ± 133
5740 ± 133
4430 ±133
6360 ± 133 |
| Шероховатость Rₐ рабочих поверхностей меры, не более, мкм |
1,25 |
| Масса, не более, кг |
1,3 |
| Наименование |
Количество |
| Стандартный образец СО-3 (с калибровкой или поверкой) |
1 шт. |
| Футляр |
1 шт. |
| Транспортировочная упаковка |
1 шт. |
| Комплект документации |
1 экз. |
