Ультразвуковой дефектоскоп А1214 Эксперт
Ультразвуковой дефектоскоп — полностью цифровой, малогабаритный ультразвуковой дефектоскоп общего назначения. Обеспечивает реализацию типовых и специализированных методик ультразвукового контроля, высокую производительность и точность измерений.
Назначение
- Контроль сварных швов.
- Поиск мест коррозии, трещин, внутренних расслоений и других дефектов.
- Определение координат и оценка параметров дефектов типа нарушений сплошности и однородности материала в изделиях из металлов и пластмасс.
- Измерение толщины изделия.
Особенности
- Большой высококонтрастный цветной дисплей (640 × 480 точек) позволяет долго работать с прибором, не напрягая зрение.
- Самый удобный интерфейс работы с использованием клавиш «быстрого доступа».
- Диапазон рабочих температур — от −30 до +50 °C.
- Максимальное время непрерывной работы — 18 часов.
- Вес дефектоскопа с аккумулятором — 1,8 кг.
- Быстросъемный аккумулятор.
- Полностью цифровой тракт.
- Интуитивный интерфейс настройки и работы с прибором.
- Ударопрочный корпус, степень защиты по IP65.
- Антискользящее прорезиненное покрытие электронного блока.
- Большая библиотека настроек (100 конфигураций).
- Возможность записи голосовых комментариев к сохраняемым кадрам c помощью беспроводной Bluetooth-гарнитуры.
- Энергонезависимая память на 2000 изображений экрана (развертки типа А с соответствующими параметрами).
- Традиционная развертка типа А с возможностью отображения сигналов как в детектированном виде, так и в недетектированном виде (радиосигнал).
- Запоминание на экране огибающей максимумов сигнала.
- Автоматическое определение уровня сигнала и координат дефекта при работе с АСД (два временных строба).
- Возможность ручного измерения уровня и координат принятых сигналов с помощью экранного курсора.
- Программируемая форма зондирующего импульса.
- Регулируемая частота посылки зондирующих импульсов (до 1000 Гц).
- Построение функции ВРЧ по свободному закону (32-точечная интерполяция).
- Встроенные АРД-диаграммы для совмещенных преобразователей с автоматическим расчетом эквивалентной площади дефектов.
- Возможность использования DAC-кривых.
- Дополнительные режимы: «Стоп-кадр», «Электронная временная лупа».
- Связь с компьютером по высокоскоростному USB-порту.
- Совместимость с широким спектром преобразователей различных производителей.
Дефектоскоп А1214 ЭКСПЕРТ имеет полностью цифровой тракт, поэтому он имеет ряд отличительных функций, присущих только приборам данного типа.
АРД-диаграммы для совмещенных преобразователей позволяют оператору видеть на экране три кривые, которые соответствуют браковочному, поисковому, контрольному уровню контроля. Автоматически производится расчет эквивалентной площади отражателя. Данная функция позволяет оператору отказаться от ручных расчетов эквивалентной площади дефектов и на порядок повысить производительность контроля.
Цифровая ВРЧ обеспечивает регулировку уровня сигнала по произвольной функции, задаваемой 32 узловыми точками. Удаление, установка и изменение узловых точек производится в специальном режиме редактирования ВРЧ. Целью настройки ВРЧ является получения на экране дефектоскопа импульсов равной высоты от одинаковых отражателей, расположенных на различной глубине, что позволит корректно оценить размеры дефектов по всей контролируемой толщине объекта контроля.

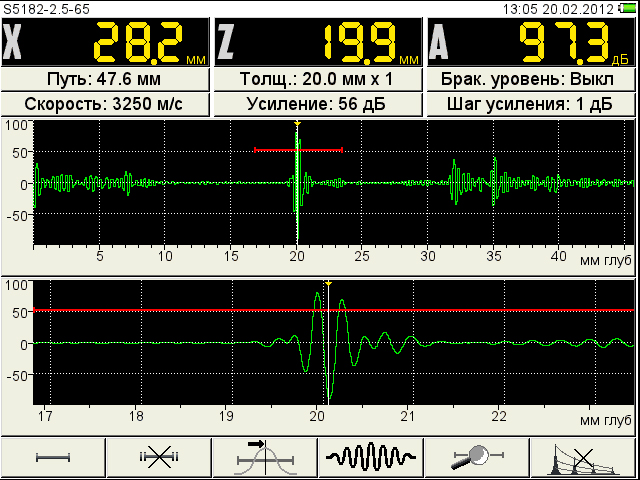

Сигнал типа RF (радиосигнал) обеспечивает возможность представления сигнала в недетектированном виде в реальном масштабе времени, что позволяет подробно изучить фазы сигналов, производить контроль на фоне больших структурных помех и разделять сигналы от близкорасположенных отражателей.
Интуитивный интерфейс настройки и работы с прибором
- Быстрый доступ к функциям управления.
В любом режиме работы дефектоскопа в нижней части экрана находится ассоциативное меню пиктограмм, благодаря которому пользователь получает быстрый доступ к изменению настроек и функций. Пояснительные рисунки рядом с параметрами, названия и схематические обозначения клавиш позволяю быстро освоить работу с дефектоскопом.
- Большая библиотека конфигураций настраиваемых параметров (100 вариантов).
Настройку под различные ситуации и объекты контроля можно осуществлять в условиях лаборатории, а на объекте просто выбирать из меню нужную конфигурацию по ранее заданному имени. При выключении прибора все настройки сохраняются.
- Энергонезависимая память на 2000 изображений экрана (А-Сканы с параметрами контроля).
Отображение сигнала и его характеристик в верхней части экрана в режиме «НАСТРОЙКА» позволяет оперативно подстраивать параметры контроля.

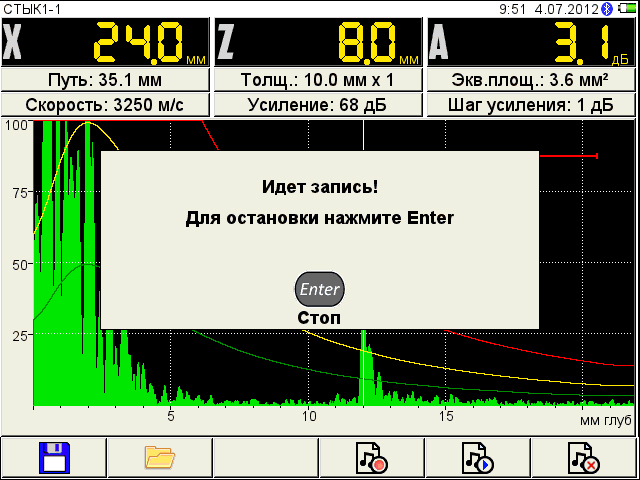

- Возможность записи голосовых комментариев к сохраняемым кадрам c помощью беспроводной Bluetooth-гарнитуры (2000 вариантов).
В течение 20 секунд пользователь имеет возможность записать необходимую информацию об объекте контроля с привязкой к кадру сохраненного А-Скана.
- Полуавтоматическая процедура корректировки угла ввода и задержки в призме наклонного преобразователя вследствие его износа.
- Работа с результатами измерений.
Полученные результаты измерений можно передать на внешний компьютер для дальнейшей обработки результатов контроля, документирования в виде эхо-сигналов с параметрами контроля и последующего архивирования. Прием и сохранение данных осуществляется с использованием специализированного программного обеспечения ADM 4, входящего в комплект поставки прибора. Связь с внешним компьютером осуществляется через высокоскоростной USB-порт.
Совместим со следующими типами преобразователей
- наклонные;
- раздельно-совмещенные;
- совмещенные.
