Ультразвуковой толщиномер А1208
Ультразвуковой морозоустойчивый толщиномер А1208 предназначен для измерения толщины изделий из металла, пластика, стенок труб, а также изделий с высоким затуханием ультразвука.
Диапазон измерения по стали составляет 0,7–300 мм, что является достаточным для большинства задач толщинометрии металла. Благодаря своим высоким электроакустическим свойствам этот датчик хорошо подходит для измерения толщины пластмассовых изделий, чугуна, полиэтилена и других материалов с высоким затуханием ультразвука.
Толщиномер А1208 с подключенным совмещенным преобразователем позволяет измерять толщину металлических изделий через пластиковое или лакокрасочное покрытие. При толщине покрытия 1 мм и толщине самого изделия до 15 мм измеряться и индицироваться на экране прибора будет только толщина самого металла (без учета толщины покрытия).
Раздельно-совмещенный преобразователь D2763 10A0D6CL с рабочей частотой 10 МГц рекомендуется использовать для поиска мест язвенной коррозии площадью от 4 мм2 на внутренних поверхностях труб с толщиной стенок более 2 мм.
Прибор позволяет проводить измерение толщины стенок металлических и пластиковых труб, котлов, сосудов, обшивок судов, литья, листового проката и других изделий из черных и цветных металлов с шероховатостью поверхности Rz 160 и радиусом кривизны от 10 мм.
Особенности:
- Толщиномер может работать как с совмещенным износостойким преобразователем, так и с раздельно-совмещенными преобразователями, что значительно увеличивает спектр решаемых задач контроля.
- Встроенный морозоустойчивый Li-ion аккумулятор обеспечивает работоспособность прибора при низких температурах (от −30 до +50 °C). Аккумулятор также позволяет работать и заряжать прибор от сети и непосредственно от персонального компьютера по кабелю USB, что является большим преимуществом при отсутствии доступа к сети электропитания.
- Запатентованная система автоматической адаптации к кривизне и шероховатости поверхности изделий (динамический порог) позволяет производить измерение как толщины стенок корродированных труб малого диаметра, так и плоских изделий с гладкими поверхностями преобразователем без дополнительных подстроек, что значительно облегчает и ускоряет процесс контроля.
- Большой, информативный, контрастный TFT-дисплей обеспечивает комфортную работу даже на ярком солнце.
- Калибровка (определение скорости распространения ультразвука) на образце с заведомо известной толщиной позволяет оператору оперативно настроить прибор прямо на объекте.
- Энергонезависимая память на 50 000 измерений, которая может быть разделена на на группы, что позволяет дополнительно систематизировать данные при контроле.

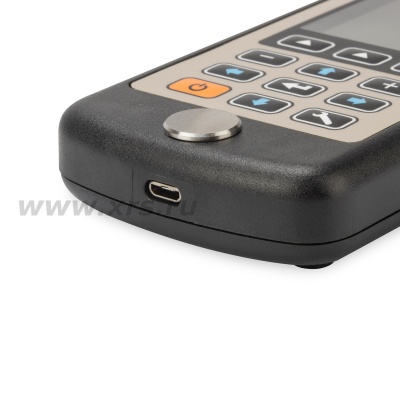

- Передача информации на ПК через высокоскоростной USB-кабель и программное обеспечение, входящее в комплект поставки, обеспечивают дальнейшую обработку, распечатывание отчетов и архивирование данных.
Дополнительные возможности:
- Запись показаний с возможностью просмотра и коррекции.
- Звуковая индикация приема эхо-сигналов.
- Вибрационная индикация.
- Трехуровневая индикация качества акустического контакта.
- Индикация состояния батареи питания.
- Автоматическое выключение питания.
- Функция автоматической адаптации к ультразвуковым преобразователям.
- Надежный корпус из легкого ударопрочного пластика.
- Изменяемая дискретность (0,1 или 0,01 мм), что позволяет оператору получать результаты с максимальной точностью.
- Новая функция задания границ диапазона измерения за счет встроенного строба.
| Наименование параметра |
Значение |
Диапазоны измеряемых толщин (по стали), мм:
преобразователем D2763 10.0A0D6CL
преобразователем S3567 2.5A0D10CL |
0,7–30,0
0,8–300,0 |
Основная погрешность измерений толщины Н, мм, не более, где Н — измеряемая толщина:
при толщинах от 0,7 до 3,0 мм
при толщинах от 3,01 до 99,99 мм
при толщинах от 100,0 до 300,0 мм |
±(0,01·Н + 0,1)
±(0,01·Н + 0,05)
±(0,01·Н + 0,1) |
| Дополнительная погрешность при измерениях изделий с шероховатостью поверхности Rz = 160, мм, не более |
± 0,1 |
Дискретность измерения толщин (изменяемая), мм:
в диапазоне измерений от 0,7 до 99,99 мм
в диапазоне измерений от 100,0 до 300,0 мм |
0,01; 0,1
0,1 |
| Номинальное напряжение питания, В |
3,7 |
| Диапазон настроек скоpости yльтpазвyка, м/с |
500–19 999 |
| Питание |
встроенный литиевый аккумулятор |
| Тип дисплея |
антибликовый, цветной TFT |
| Время непрерывной работы, ч |
9 |
| Габаритные размеры электpонного блока, мм |
161 × 70 × 24 |
| Масса электронного блока, г |
210 |
| Дипазон рабочих температур, °С |
−30...+50 |
| Средняя наработка на отказ, ч, не менее |
18 000 |
| Срок службы, лет, не менее |
5 |

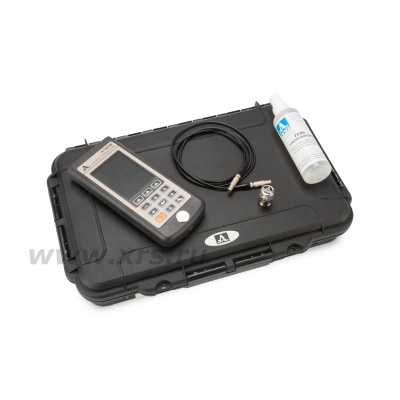

| Наименование |
Количество |
| А1208 — электронный блок ультразвукового толщиномера со встроенным аккумулятором |
1 шт. |
| Преобразователь S3567 2.5A0D10CL |
1 шт. |
| Кабель LEMO — LEMO одинарный (1,2 м) |
1 шт. |
| Сетевой адаптер 220 В — USB |
1 шт. |
| Кабель USB A — Micro B |
1 шт. |
| Чехол Т12 |
1 шт. |
| Гель УЗ −30...+100 °С (0,1 кг) |
1 шт. |
| Жесткий кейс Т12 |
1 шт. |
