Стандартный образец (мера) СО-1Р для ультразвукового контроля
Стандартный образец СО-1Р применяется при проведении ультразвукового контроля для настройки системы «дефектоскоп—преобразователь». Образец используется для:
- определения условной чувствительности и настройки на заданную чувствительность;
- проверки разрешающей способности и погрешности глубиномера.
Образец СО-1Р представляет собой параллелепипед из органического стекла (марки ТОСП по ГОСТ 17622-72). Скорость распространения ультразвуковой волны в образце на частоте 2,5 МГц составляет 2670 ± 133 м/с. От образца СО-1 отличается тем, что отверстий в нем вполовину меньше (всего 6), а их диаметр — больше. Отверстия расположены на разной глубине от рабочей поверхности. Одно и то же отверстие при прозвучивании его с разных сторон может использоваться для настройки на две разные чувствительности (например, на 20 и 40 мм).
Стандартный образец СО-1Р внесен в Госреестр СИ РФ (№ 79145-20).

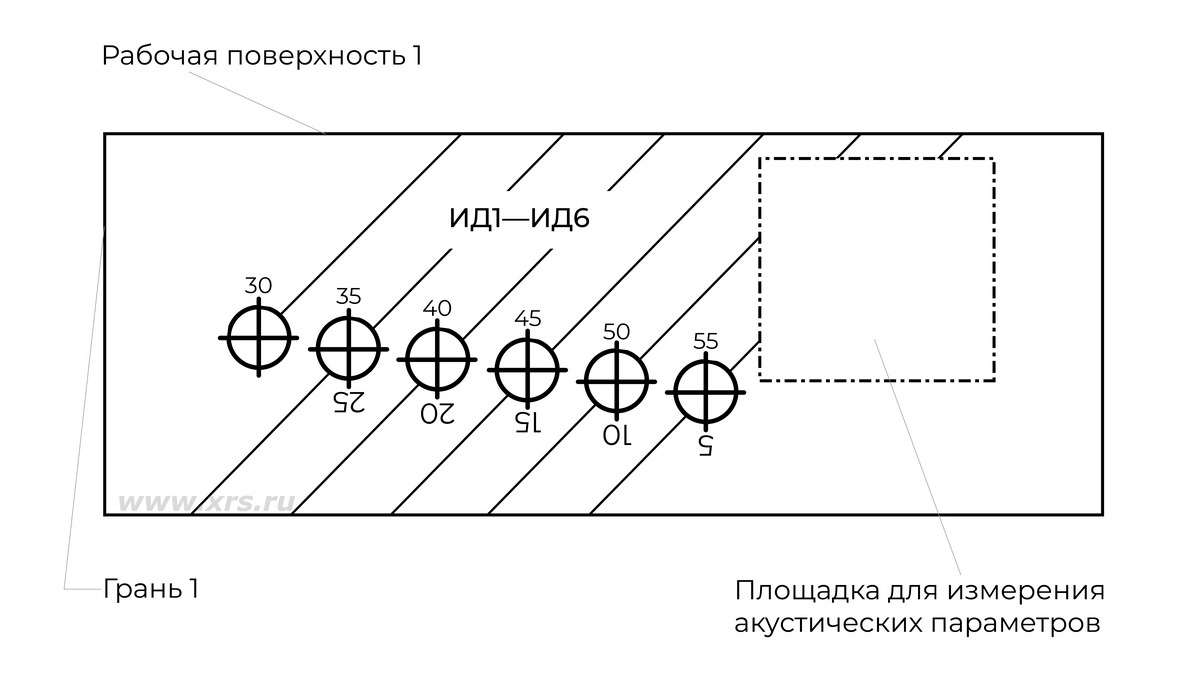

Схема стандартного образца СО-1Р с указанием рабочей поверхности, грани и искусственных дефектов
| Наименование параметра |
Значение |
| Длина меры, мм |
280,0 |
| Высота меры, мм |
105,0 |
| Толщина меры, мм |
27,0 |
| Шероховатость Rₐ рабочих поверхностей меры, мкм, не более |
1,25 |
| Масса меры, кг, не более |
1,3 |
| Диаметры искусственных дефектов ИД1—ИД6 |
10,0 |
| Расстояние от грани 1 до центра искусственных дефектов ИД1—ИД6, мм |
50–175 |
| Расстояние от рабочей поверхности 1 до центра искусственных дефектов ИД1—ИД6, мм |
38–54 |
| Пределы допускаемой абсолютной погрешности воспроизведения толщины и высоты меры, диаметров ИД1—ИД6, расстояния от рабочей поверхности 1 и грани 1 до центра искусственных дефектов ИД1—ИД6, мм |
±0,1 |
| Скорость распространения продольной ультразвуковой волны, м/с |
2760 |
| Пределы допускаемой абсолютной погрешности воспроизведения скорости продольной ультразвуковой волны в мере, м/с |
±30 |
| Наименование |
Количество |
| Стандартный образец СО-1Р (с калибровкой или поверкой) |
1 шт. |
| Футляр |
1 шт. |
| Транспортировочная упаковка |
1 шт. |
| Комплект документации |
1 экз. |
