Стандартный образец (мера) ФР-1 для ультразвукового контроля

Стандартный образец ФР-1 предназначен для настройки дефектоскопов на фазированных решетках. Образец представляет собой параллелепипед со скругленным углом. На его боковой поверхности расположены цилиндрические сквозные отверстия, которые служат отражателями ультразвуковых волн. Скорость распространения продольной ультразвуковой волны в образце из стали 3 и 20 равна 5900 ± 133 м/с.

Образец выполнен в соответствии с требованиями ГОСТ Р 50.05.13–2019 и ГОСТ Р 50.05.14–14.

Стандартный образец ФР-1 внесен в Госреестр средств измерений РФ (№ 79145-20).

Схема стандартного образца ФР-1 с указанием основных размеров (мм)

Функции образца ФР-1

Образец можно назвать усовершенствованной версией образца V1 — по основному функционалу они похожи. Однако ФР-1 был разработан для проверки дефектоскопов на фазированных решетках, а потому позволяет проводить большее число калибровок и настроек:

  • настройка параметров развертки;
  • настройки уровней чувствительности;
  • оценка «мертвой зоны»;
  • оценка разрешающей способности;
  • определение точки выхода луча многоэлементного преобразователя;
  • разбивка каналов передачи сигнала и нормирование изменения их относительной чувствительности;
  • нормирование некоторых параметров звукового излучателя (характеристик боковых лепестков диаграммы излучения, угла отклонения основного лепестка от номинального значения);
  • одновременный контроль значений параметров точки входа звукового луча и угла его преломления в материале;
  • верификация визуализированного образа и проверка алгоритмов визуализации.

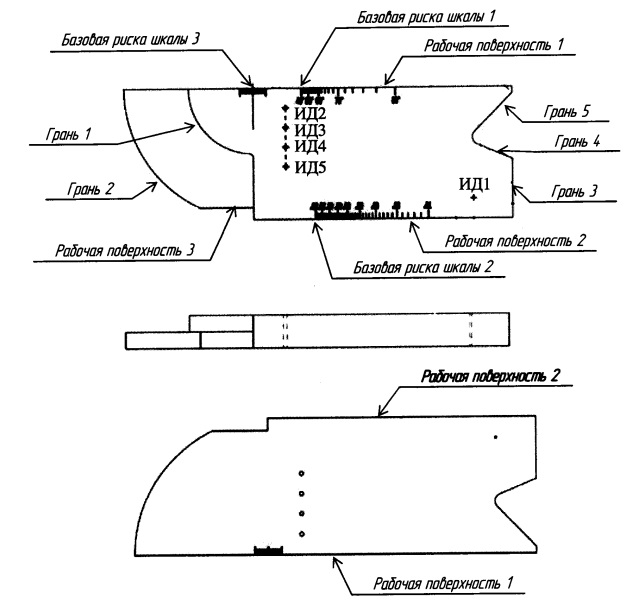

хема стандартного образца ФР-1 с указанием рабочих поверхностей, граней и искусственных дефектов
Схема стандартного образца ФР-1 с указанием рабочих поверхностей, граней и искусственных дефектов

Наименование параметра Значение
Длина меры, мм 300,0
Высота меры, мм 100,0
Толщина меры, мм 25,0
Шероховатость Ra рабочих поверхностей меры, мкм, не более 1,25
Масса меры, кг, не более 7
Длина рабочей поверхности 1, мм 300,0
Расстояние от рабочей поверхности 1 до рабочей поверхности 3, мм 91,0
Диаметры искусственных дефектов, мм:
ИД1
ИД2—ИД5
1,6
3,0
Расстояние от рабочей поверхности 1, мм:
до центра искусственного дефекта ИД2
до центра искусственного дефекта ИД3
до центра искусственного дефекта ИД4
до центра искусственного дефекта ИД5
15,0
30,0
45,0
60,0
Расстояние от рабочей поверхности 2 до центра искусственного дефекта ИД1, мм 15,0
Расстояние от проекции центра искусственного дефекта ИД2 на рабочую поверхность 1 до базовой риски шкалы 1, мм 12,59
Расстояние от проекции центра искусственного дефекта ИД5 на рабочую поверхность 2 до базовой риски шкалы 2, мм 23,09
Расстояние от базовой риски шкалы 2, мм:
до грани 1
до грани 2
50,0
100,0
Положение рисок шкалы относительно базовой риски, мм
для шкалы 1 вдоль рабочей поверхности 1
для шкалы 2 вдоль рабочей поверхности 2

15 · (tgα − tg40°)
40 · (tgα − tg30°)
где α — значение угла ввода, соответствующее данной риске, град.
Положение рисок шкалы относительно базовой риски, ммдля шкалы 3 вдоль рабочей поверхности 1  L ± 0,2
где L — номинальное значение риски на шкале 3, мм
Значение угла между гранью 5 и рабочей поверхностью 1, град. 45,0
Значение угла между гранями 3 и 4, град. 112,5
Пределы допускаемой абсолютной погрешности воспроизведения длины, высоты, толщины меры, диаметра ИД, расстояния до центра ИД, расстояния до базовых рисок и положения рисок шкалы относительно базовых рисок, мм ±0,1
Пределы допускаемой абсолютной погрешности воспроизведения угла между рабочей поверхностью 1 и гранью 5 и угла между гранями 3 и 4, град. ±0,5
Скорость распространения продольной ультразвуковой волны, м/с
для стали 3
для стали 20
для стали 45
для стали 40Х13
для стали 12Х18Н10Т
для медно-цинкового сплава марки Л63
для алюминиевого сплава Д16
5900 ± 133
5900 ± 133
5920 ± 133
6040 ± 133
5740 ± 133
4430 ± 133
6360 ± 133
Пределы допускаемой абсолютной погрешности воспроизведения скорости продольной ультразвуковой волны в мере, м/с ±30
Наименование Количество
Стандартный образец ФР-1 (с калибровкой или поверкой) 1 шт.
Футляр 1 шт.
Транспортировочная упаковка 1 шт.
Комплект документации 1 экз.
