Высокочастотный ультразвуковой дефектоскоп-томограф A1525 Solo
A1525 Solo — малогабаритный дефектоскоп-томограф, позволяющий решать большинство задач ультразвукового контроля: контролировать сварные швы, искать нарушения сплошности в теле металла и пр. В режиме томографа прибор обеспечивает визуализацию внутренней структуры контролируемого объекта.
Дефектоскоп A1525 Solo внесен в Госреестр средств измерений РФ (№ 81281-21) и Республики Казахстан (№ KZ.02.03.00794-2021).
Особенности
- Высокая производительность контроля благодаря наглядному отображению сечения объекта (В-скан) в реальном времени с частотой смены кадров до 35 Гц.
- Возможность подключения сканирующего устройства для получения С-скана протяженной области контроля.
- Скорость сканирования вдоль сварного соединения достигает 70 мм/с (при шаге сканирования 2 мм).
- Работа с 16-элементыми антенными решетками с сектором обзора от 35° до 80°.
- Отображение образов объемных (поры) и вертикально ориентированных (трещины) дефектов.
- Улучшенная чувствительность в ближней зоне благодаря применению метода цифровой фокусировки апертуры (ЦФА).
- Наличие библиотеки конфигураций — настройку прибора под различные условия и объекты можно провести заранее, а на месте просто выбрать нужную конфигурацию из списка.
- Легкий и компактный электронный блок дефектоскопа удобно удерживать одной рукой.
- Беспрерывная работа от аккумулятора в течение 6 часов.
Режимы работы
Дефектоскоп — работа в качестве классического дефектоскопа с наклонными и прямыми преобразователями. Сигналы выводятся на экран в виде А-скана.

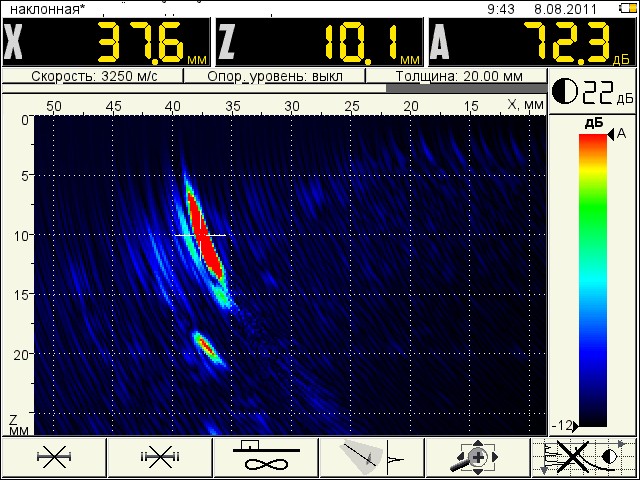

Томограф — визуализация внутренней структуры объекта контроля (В-скан) в реальном времени. Режим дает возможность определять ориентацию дефектов, измерять их размеры, расстояния между ними и пр.

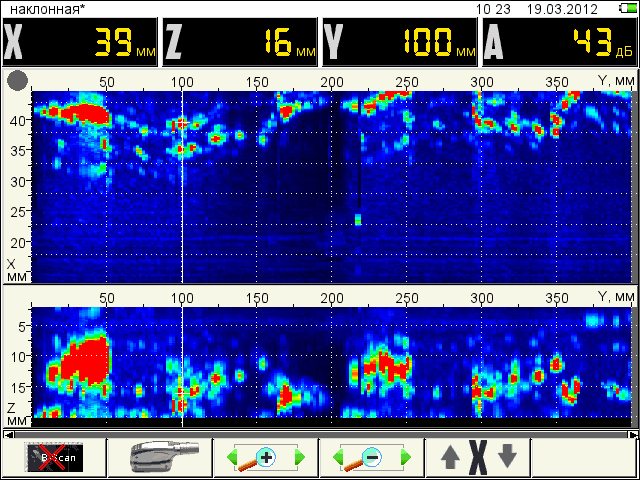

Сканер (опция, в базовой прошивке режим отсутствует) — контроль протяженной области, например, кольцевых сварных швов, с помощью сканирующего устройства. В этом режиме прибор так же визуализирует внутреннюю структуру металла, позволяет узнать координаты и размеры дефектов.
В качестве сканирующего устройства используется мобильный ручной сканер MS150 TuScan и антенные решетки серий М90 и М91. Сканер с установленным датчиком пути позволяет равномерно перемещать решетки вдоль сварного шва, сохраняя стабильный акустический контакт и одинаковое расстояния относительно оси сварного шва.
| Параметр |
Значение |
| Размер томограммы |
256 × 160 точек |
| Шаг реконструкции томограммы, мм |
0,1–2,0 |
| Диапазон устанавливаемых рабочих частот ультразвука, МГц |
1–10 |
| Диапазон измерений глубины залегания дефекта (по стали) с цифрофокусируемой антенной решеткой поперечных волн М9170, мм |
2–300 |
| Тип и разрешение дисплея |
5,7ʺ TFT (640 × 480) |
| Источник питания |
литиевый аккумулятор |
| Номинальное напряжение питания, В |
11,1 |
| Время непрерывной работы от аккумулятора, ч, не менее |
6 |
| Габаритные размеры электронного блока, мм |
260 × 160 × 40 |
| Масса электронного блока, г |
950 |
| Диапазон рабочих температур, °С |
−30...+55 |
| Наименование |
Количество |
| Электронный блок дефектоскопа-томографа A1525 Solo |
1 шт. |
| Антенная решетка M9170 4.0V60R26X10CS |
1 шт. |
| Кабель LEMO 00 — LEMO 00 одинарный (1,2 м) |
1 шт. |
| Преобразователь S3568 2.5A0D10CL |
1 шт. |
| Преобразователь S5182 2.5А65D12CS |
1 шт. |
| Преобразователь S5096 5.0А70D6CS |
1 шт. |
| Сетевой адаптер с кабелем 220 В — 15 В |
1 шт. |
| Кабель USB A — Micro B |
1 шт. |
| Носитель с документацией и ПО |
1 шт. |
| Калибровочный образец V2/25 |
1 шт. |
| Планшет D15 |
1 шт. |
| Чехол D15 |
1 шт. |
| Гель УЗ −30...+100 °С (0,1 кг) |
1 шт. |
| Жесткий кейс М20 |
1 шт. |
