Стандартный образец СО-3Р для ультразвукового контроля
Стандартный образец СО-3Р по функциональному назначению и конструктивному исполнению объединяет в себе образцы СО-2 и СО-3. Выполнен в виде параллелепипеда со скругленным углом (радиусная часть). На боковой поверхности изделия имеются цилиндрические сквозные отверстия, которые служат отражателями ультразвуковых волн. Также на боковую поверхность образца нанесены шкалы, необходимые для определения точки и угла ввода ультразвуковой волны.
Стандартный образец СО-3Р изготавливается из стали марки 3 (ГОСТ 380-2005), стали 20 или 45 (ГОСТ 1050-2013), стали 40Х13 и 12Х18Н10Т (ГОСТ 5632-2014), алюминиевого сплава Д16Т (ГОСТ 4784-97), медно-цинкового сплава Л63 (ГОСТ 15527-2004). Образец выполняется в соответствии с ГОСТ Р 55724-2013 «Контроль неразрушающий. Соединения сварные. Методы ультразвуковые» (принят взамен утратившего силу ГОСТ 14782–86). Скорость распространения продольной ультразвуковой волны в образце из стали 3 и 20 равна 5900 ± 133 м/с.
Стандартный образец СО-3Р внесен в Госреестр средств измерений РФ (№ 79145-20).
Назначение СО-3Р
Образец СО-3Р используется, чтобы проверять и настраивать:
- Определение чувствительности дефектоскопа.
- Определение угла ввода и точки выхода ультразвукового луча.
- Определение ширины основного лепестка диаграммы направленности наклонного преобразователя.
- Определение импульсного коэффициента преобразования при контроле рельсового или близкого к нему по акустическим свойствам металла.
- Определение стрелы наклонного преобразователя.
- Определение погрешности глубиномера при нахождении координат залегания несплошностей.
- Определение минимальной глубины прозвучивания.

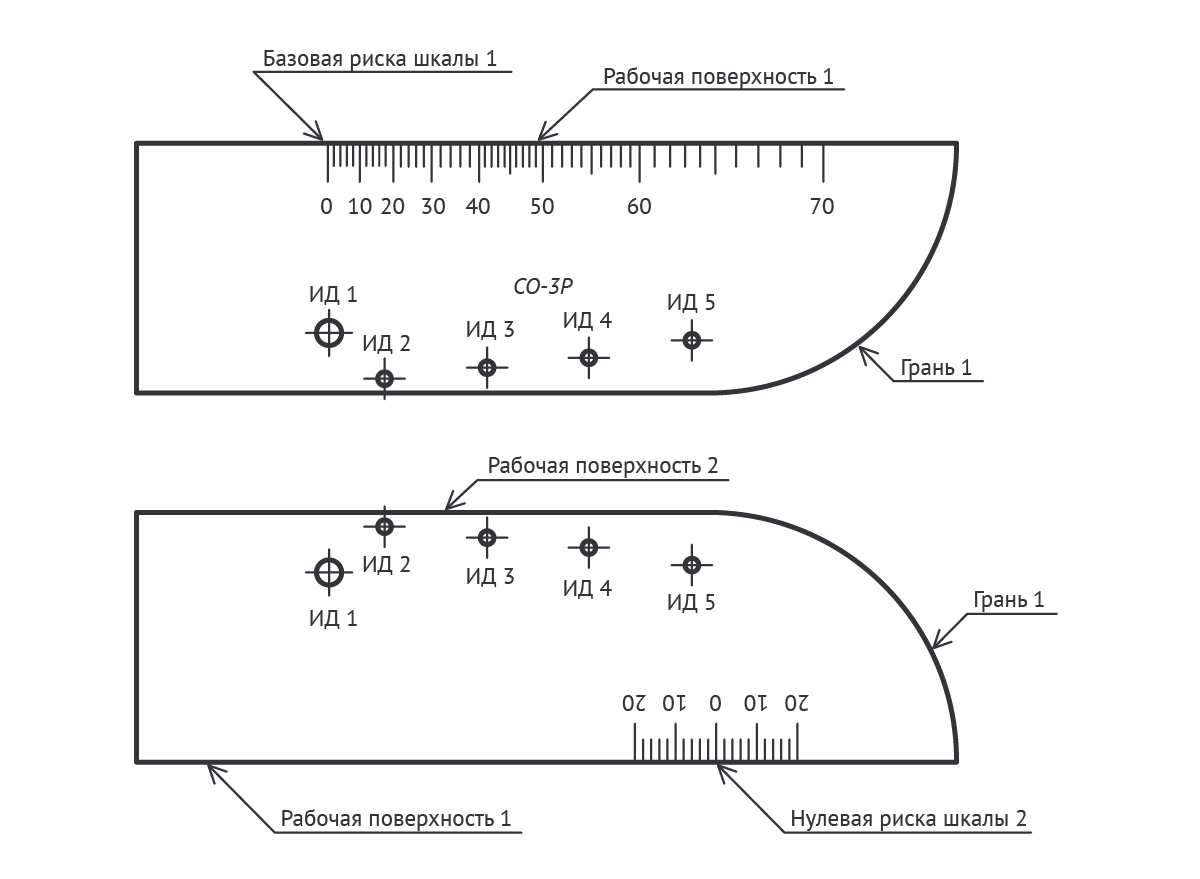

Схема стандартного образца СО-3Р с указанием рабочих поверхностей, граней и искусственных дефектов
| Наименование параметра |
Значение |
| Длина образца, мм |
200,0 |
| Высота образца, мм |
59,0 |
| Толщина образца, мм |
29,0 |
Диаметры искусственных дефектов, мм:
ИД1
ИД2
ИД3
ИД4
ИД5 |
6,0
2,0
2,0
2,0
2,0 |
| Расстояние от рабочей поверхности 1 до центра искусственного дефекта ИД1, мм |
44,0 |
Расстояние от рабочей поверхности 2, мм:
до центра искусственного дефекта ИД2
до центра искусственного дефекта ИД3
до центра искусственного дефекта ИД4
до центра искусственного дефекта ИД5 |
3,0
6,0
8,0
12,0 |
| Смещение базовой риски шкалы 1 относительно проекции центра искусственного дефекта ИД1 на рабочую поверхность 1, мм |
±0,1 |
| Расстояние от нулевой риски шкалы 2 до грани 1, мм |
59,0 |
Скорость распространения продольной ультразвуковой волны, м/с
для стали 3
для стали 20
для стали 34
для стали 40Х13
для стали 12Х18Н10Т
для медно-цинкового сплава Л63
для алюминиевого сплава Д16 |
5900 ± 133
5900 ± 133
5920 ±133
6040 ± 133
5740 ± 133
4430 ±133
6360 ± 133 |
| Шероховатость Rₐ рабочих поверхностей меры, не более, мкм |
1,25 |
| Масса, не более, кг |
3,1 |
| Наименование |
Количество |
| Стандартный образец СО-3Р (с калибровкой или поверкой) |
1 шт. |
| Футляр |
1 шт. |
| Транспортировочная упаковка |
1 шт. |
| Комплект документации |
1 экз. |
