Пьезоэлектрический преобразователь (ПЭП) П121

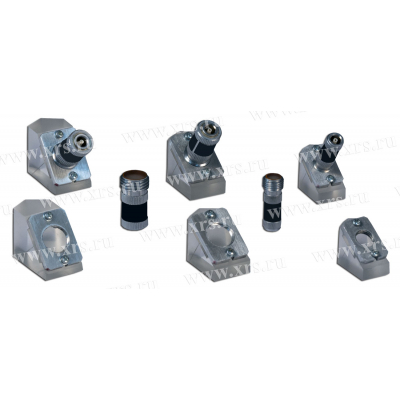

Наклонные совмещенные преобразователи П121 серий 606, 610, 612 предназначены для дефектоскопии сварных швов и изделий толщиной от 4 до 12 мм (преобразователи серии 606), средней толщины — от 12 до 40 мм (преобразователи серии 610) или большой толщины — от 40 до 80 мм (преобразователи серии 612). Преобразователи состоят из раздельных призмы и резонатора. Рекомендуются для контроля большой номенклатуры стыков и гибов труб.
Особенности:
- Возможность работы с любыми отечественными дефектоскопами и дефектоскопами зарубежного производства при электрическом согласовании (при заказе преобразователя просим сообщать модель дефектоскопа с которым планируется его использование).
- Наименьшая ближняя зона (отсутствуют осцилляции сигнала от отражателя, расположенного на малой глубине).
- Малые значения стрелы, удовлетворяющие требованиям нормативных документов.
- Призмы из оргстекла позволяют вести контроль по поверхностям шероховатостью до 160 Rz.
- Сниженная стоимость контроля, т.к. износу подвергается только сменная призма.
- Высокое соотношение сигнал/шум (не менее 16 дБ) в диапазоне контроля.
- Расширенный температурный диапазон и малое влияние на характеристики ПЭП при изменении температурного режима.
- Большой срок службы, подтвержденный гарантией производителя.
 |
 |
Эхо-сигнал от углового отражателя
размером 1,5x0,8 мм на глубине 4 мм
для преобразователя П121-5-70-606 |
Вид экрана дефектоскопа
на поисковой чувствительности (+12 дБ) |
 |
 |
Эхо-сигнал от углового отражателя
размером 1,5x0,8 мм на глубине 4 мм
для преобразователя П121-5-70-610 |
Вид экрана дефектоскопа
на поисковой чувствительности (+12 дБ) |
 |
 |
Эхо-сигнал от углового отражателя
размером 2x12 мм на глубине 8 мм
для преобразователя П121-2,5-65-612 |
Вид экрана дефектоскопа
на поисковой чувствительности (+12 дБ) |
Основные технические характеристики:
- Круглые пьезоэлементы диаметром 6, 10 или 12 мм.
- Размеры рабочей поверхности: 606 — 22 × 13 мм, 610 — 30 × 18 мм, 612 — 36 × 22 мм.
| Условное обозначение призмы |
Угол ввода, град. |
Стрела, мм |
Изображение |
Условное обозначение призмы |
Угол ввода, град. |
Стрела, мм |
Изображение |
Условное обозначение призмы |
Угол ввода, град. |
Стрела, мм |
| П-40-606 |
40 |
5 |
|
П-40-610 |
40 |
6 |
|
П-40-612 |
40 |
8 |
| П-45-606 |
45 |
5 |
|
П-45-610 |
45 |
8 |
|
П-45-612 |
45 |
8 |
| П-50-606 |
50 |
5 |
|
П-50-610 |
50 |
8 |
|
П-50-612 |
50 |
10 |
| П-60-606 |
60 |
6 |
|
П-60-610 |
60 |
9 |
|
П-60-612 |
60 |
12 |
| П-65-606 |
65 |
6 |
|
П-65-610 |
65 |
9 |
|
П-65-612 |
65 |
13 |
| П-70-606 |
70 |
7 |
|
П-70-610 |
70 |
10 |
|
П-70-612 |
70 |
13 |
| П-75-606 |
75 |
8 |
|
П-75-610 |
75 |
12 |
|
П-75-612 |
75 |
15 |
| П-90-606 |
90 |
- |
|
П-90-610 |
90 |
- |
|
П-90-612 |
90 |
- |
| Условное обозначение резонатора |
Эффективная частота, МГц |
Диаметр пьезоэлемента, мм |
Габаритные размеры, мм |
| Р-5-606 |
5 |
6 |
Ø10 × 27 |
| Р-2,5-610 |
2,5 |
10
|
Ø14 × 27
|
| Р-5-610 |
5 |
| Р-1,8-612 |
1,8 |
12
|
Ø16 × 27
|
| Р-2,5-612 |
2,5 |
| Р-5-612 |
5 |
- Для преобразователей частотой 5 МГц указано значение угла ввода луча в сталь Ст20 при температуре +20 °C, определяемое по образцу СО-2 (ГОСТ 14782–86).
- Максимальное отклонение угла ввода от номинального значения ±1,5°.
- Максимальное отклонение стрелы от номинального значения — 1 мм.
- Максимальное отклонение эффективной частоты ±10%.
