Мобильные беспроводные комплексы цифровой радиографии Экоскан

Новинка!
КЦР Экоскан 30
По запросу
КЦР Экоскан 10
По запросу
КЦР Экоскан 1030
По запросу
КЦР Экоскан 20
По запросу
КЦР Экоскан 30
По запросу
КЦР Экоскан 40

Способы получения:

Самовывоз - 1 день

Доставка до ТК - 1-2 дня

Доставка по адресу - по запросу

Назначение мобильного беспроводного комплекса цифровой радиографии Экоскан

Беспроводной программно-аппаратный комплекс Экоскан предназначен для неразрушающего контроля промышленных изделий методом прямой цифровой радиографии. Применение комплекса Экоскан позволяет исключить использование рентгеновской плёнки и необходимость содержания оборудования и помещений для её химобработки, расшифровки и последующего хранения. Комплекс может быть использован при контроле труднодоступных объектов в полевых и в заводских условиях без использования дополнительных источников питания.

Принцип действия

Принцип действия комплекса основан на регистрации рентгеновского излучения, проходящего через объект контроля и попадающего на матрицу плоскопанельного детектора с дальнейшим его преобразованием в цифровой сигнал и получением на экране персонального компьютера изображения, доступного для последующей обработки, анализа и хранения.

Сцинтиллятор детектора преобразовывает рентгеновское излучение в видимый свет, который воспринимается фотодиодной матрицей. Аналоговый электрический сигнал от каждого элемента фотодиодной матрицы преобразовывается аналого-цифровым преобразователем (АЦП) в цифровой формат. Чем выше разрядность АЦП, тем больше градаций оттенков серого можно получить. Далее цифровое изображение посредством проводной или Wi-Fi связи передаётся на компьютер оператора. Специализированное программное обеспечение «Стражник» позволяет осуществлять оперативное управление комплексом и расшифровывать полученное изображение контролируемого объекта.

В зависимости от решаемой задачи сцинтиллятор детектора может быть выполнен из оксисульфида гадолиния (Gadox) или из йодистого цезия (Csl). Gadox имеет зернистую структуру, менее чувствителен к рентгеновскому излучению (по сравнению с Csl) и может быть использован в условиях неизбежного прямого попадания рентгеновских лучей на рабочую область детектора, минуя объект контроля. Монокристаллическая структура сцинтиллятора на основе Csl значительно чувствительнее к рентгеновскому излучению, что позволяет, при одинаковых условиях контроля и при одинаковом качестве получаемого изображения, производить экспозицию в 3–4 раза быстрее и контролировать изделия большой толщины. Однако сцинтиллятор на основе Csl не рекомендуется использовать в случае возможного прямого попадания рентгеновского излучения на рабочую область детектора или при значительной разнотолщинности объектов контроля. Это обусловлено эффектом «памяти» кристаллической структуры йодистого цезия при воздействии прямого рентгеновского излучения. Полученные в результате переэкспонирования белые пятна исчезают только по истечению длительного периода времени — от нескольких часов до нескольких дней или даже недель, в зависимости от параметров сделанной экспозиции. Поэтому сцинтиллятор на основе Csl рекомендуется использовать только для контроля объектов, имеющих равномерную или близкую к равномерной радиационную толщину, например, сварных швов труб большого диаметра.

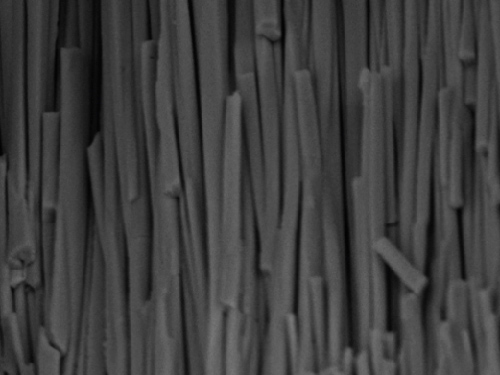

Структура йодистого цезия (Csl)

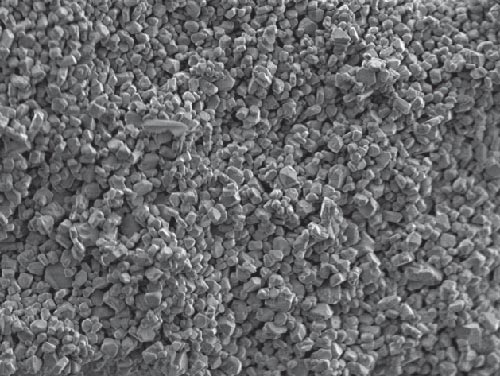

Структура гадолиния (Gadox)

Преимущества использования метода прямой цифровой радиографии

  • отсутствие необходимости применения расходных материалов и оборудования для проявки плёнки значительно снижает затраты на проведение радиографического контроля;
  • короткий срок окупаемости комплекса даже при небольших объемах контроля;
  • архивирование полученных изображений в цифровом формате;
  • высокая скорость получения результата относительно других методов радиографического контроля, дефектоскопист может приступать к анализу изображения сразу после окончания экспозиции;
  • широкий функционал и выбор инструментов программного обеспечения ускоряет процесс обработки полученного изображения и обеспечивает надёжную выявляемость дефектов;
  • опция отслеживания местоположения оборудования по GPS позволяет фиксировать координаты места контроля и автоматически сохранять их в параметрах изображения без возможности редактирования;
  • плоскопанельный детектор значительно чувствительнее к рентгеновскому излучению по сравнению с рентгеновской плёнкой, что позволяет существенно экономить ресурс работы рентгеновского аппарата за счет уменьшения требуемого времени экспозиции.

Особенности комплексов цифровой радиографии Экоскан

  • широкий модельный ряд детекторов с различными размерами эффективной рабочей зоны и габаритами, созданных на основе разнообразных технологий матриц и сцинтилляторов, позволяет решать обширный спектр задач в сфере промышленного неразрушающего контроля;
  • высокая чувствительность детектора и широкий динамический диапазон позволяют осуществлять контроль изделия даже при условии, что объект находится в процессе эксплуатации (наличие продукта внутри трубопроводов, внешнего слоя изоляции и др.);
  • питание детектора осуществляется как от сети переменного тока, так и от сменных аккумуляторов;
  • дополнительный комплект аккумуляторов в составе комплекса позволяет увеличить время автономной работы и производить контроль без необходимости остановки на подзарядку аккумуляторов;
  • составные части комплекса имеют защиту от влияния внешних факторов, таких как прямое попадание влаги и пыли, и имеют высокую механическую прочность при физическом воздействии во время установки и переноски оборудования;

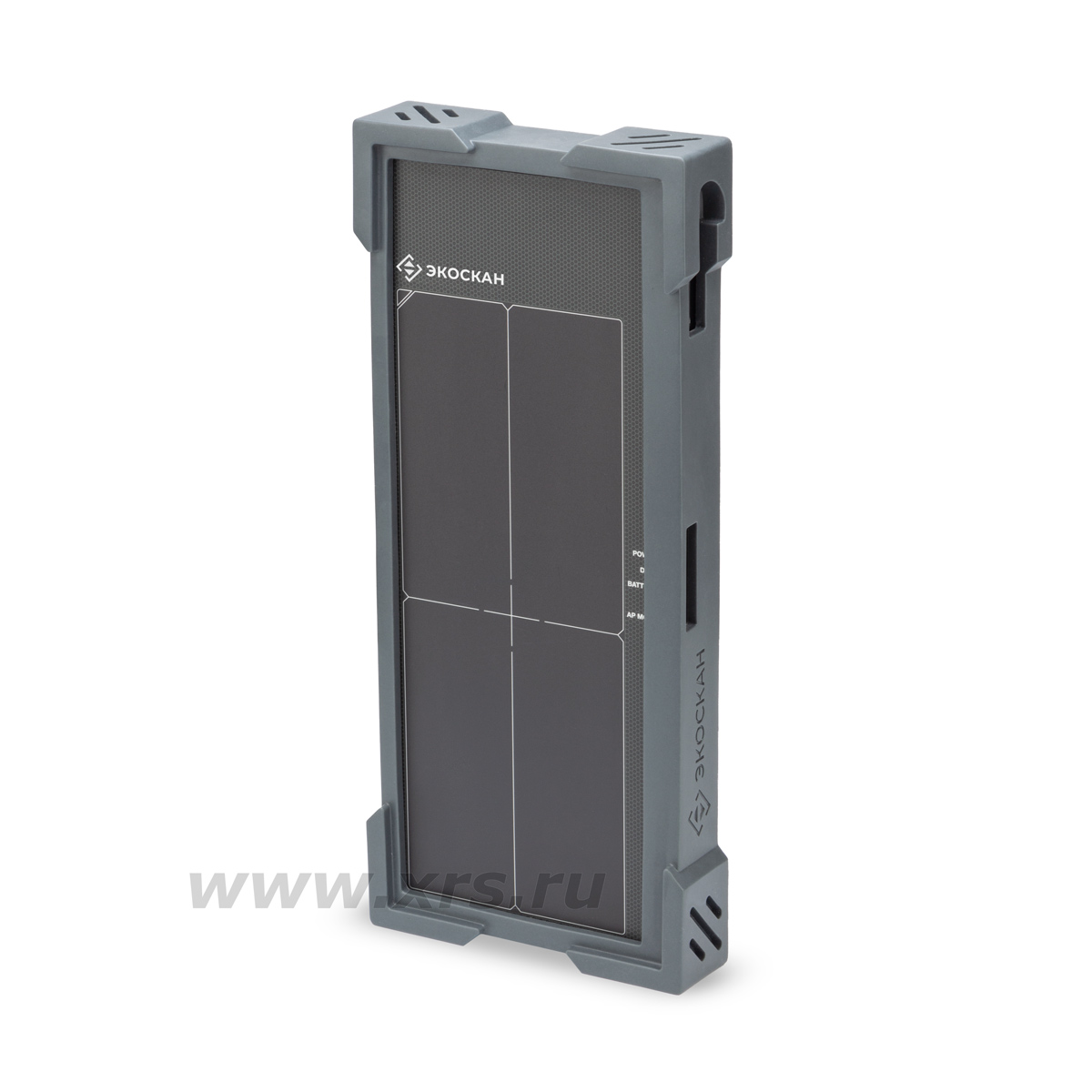

  • специальный защитный чехол демпфирует возможные удары при размещении детектирующего блока на объекте контроля;
  • встроенный в детектирующий блок датчик рентгеновского излучения позволяет получать снимки автоматически после начала экспозиции;
  • внутренняя память детектора позволяет накапливать и объединять полученные изображения для последующей обработки, не требуя связи с управляющей станцией оператора-дефектоскописта;
  • плоскопанельный детектор адаптирован для работы как с рентгеновскими аппаратами постоянного потенциала, так и с импульсными рентгенаппаратами.

Возможности программного обеспечения «Стражник»

  • автоматическое определение базового пространственного разрешения по дуплексному проволочному эталону;
  • построение профиля, показывающего уровни изменения градаций серого для анализа качества и однородности изображения;
  • построение гистограммы, показывающей распределение пикселей по градациям серого, для оптимизации контрастности отдельных участков изображения;
  • объединение накопленных в ходе экспозиции кадров для формирования изображения лучшего качества;
  • автоматическое измерение нормализованного отношения сигнал-шум;
  • изменение уровня усиления получаемого детектором сигнала — используется во избежание перенасыщения уровня серого на снимке в случае отсутствия возможности изменения режима экспозиции рентгеновского аппарата;
  • калибровка детектора по смещению, усилению и битым пикселям способствует улучшению качества получаемого изображения в зависимости от режима экспозиции;
  • обработка изображения для повышения удобства расшифровки снимка — изменение яркости, контрастности, гамма-коррекция либо ручным способом, либо с помощью набора готовых фильтров (минимальное и максимальное выравнивание, усиление резкости, рельеф);
  • линейные измерения в задаваемом оператором масштабе, определение и измерение утонения или утолщения материала;
  • архивное хранение данных в защищенном формате DICONDE с последующим созданием файлов в других форматах (BMP, JPEG, TIFF).
  • измененные на посторонних устройствах изображения формата DICONDE обозначаются специальным символом, защищающим снимки от нежелательного редактирования;
  • интуитивно понятный интерфейс не вызовет трудностей в расшифровке и обработке изображений даже для начинающих специалистов;
  • возможность импорта внешних нормативных баз данных для работы с дефектами и формирование заполненных на основании обработки изображения отчетов по заранее созданному шаблону.

Состав комплекса и дополнительная оснастка

Комплекс цифровой радиографии Экоскан включает в себя статический портативный плоскопанельный рентгеновский детектор, защитный чехол, управляющую станцию оператора-дефектоскописта с предустановленным программным обеспечением «Стражник», а также беспроводную точку доступа, служащую промежуточным звеном между управляющей станцией и детектором в условиях отсутствия возможности установки прямой беспроводной связи. Благодаря использованию промышленного планшетного компьютера, а также системе автономного питания детектора на основе двух комплектов сменных аккумуляторов, комплекс является полностью портативным. Составные части комплекса имеют защиту от влияния внешних факторов, таких как прямое попадание влаги и пыли, и имеют высокую механическую прочность при физическом воздействии во время установки и переноски оборудования. Для дополнительной защиты детектора используется защитный чехол, демпфирующий возможные удары при размещении детектирующего блока на объекте контроля.

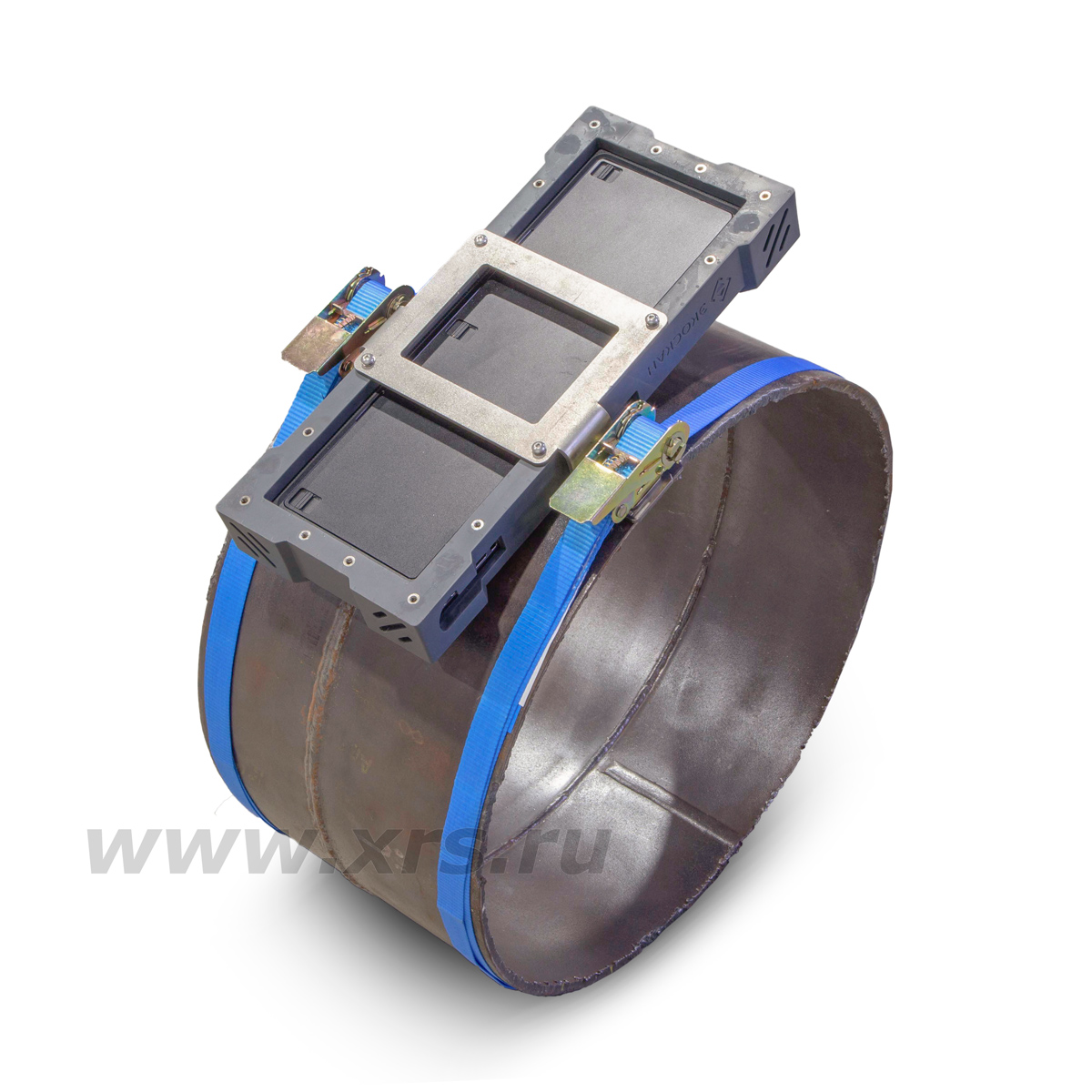

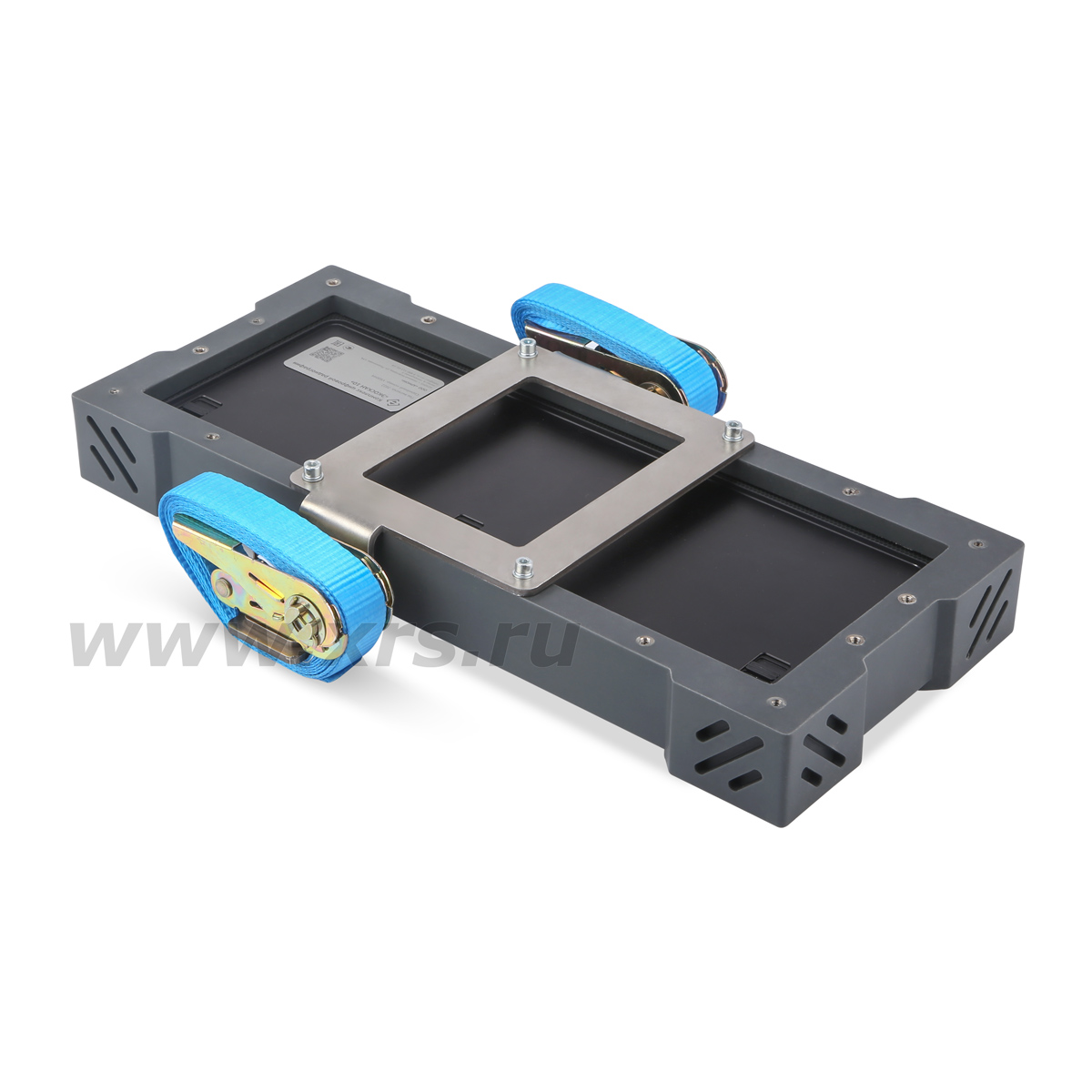

Защитный чехол имеет возможность позиционирования на объекте контроля с помощью ремней, которые могут либо охватывать объект, либо растягиваться на специальных магнитных креплениях.

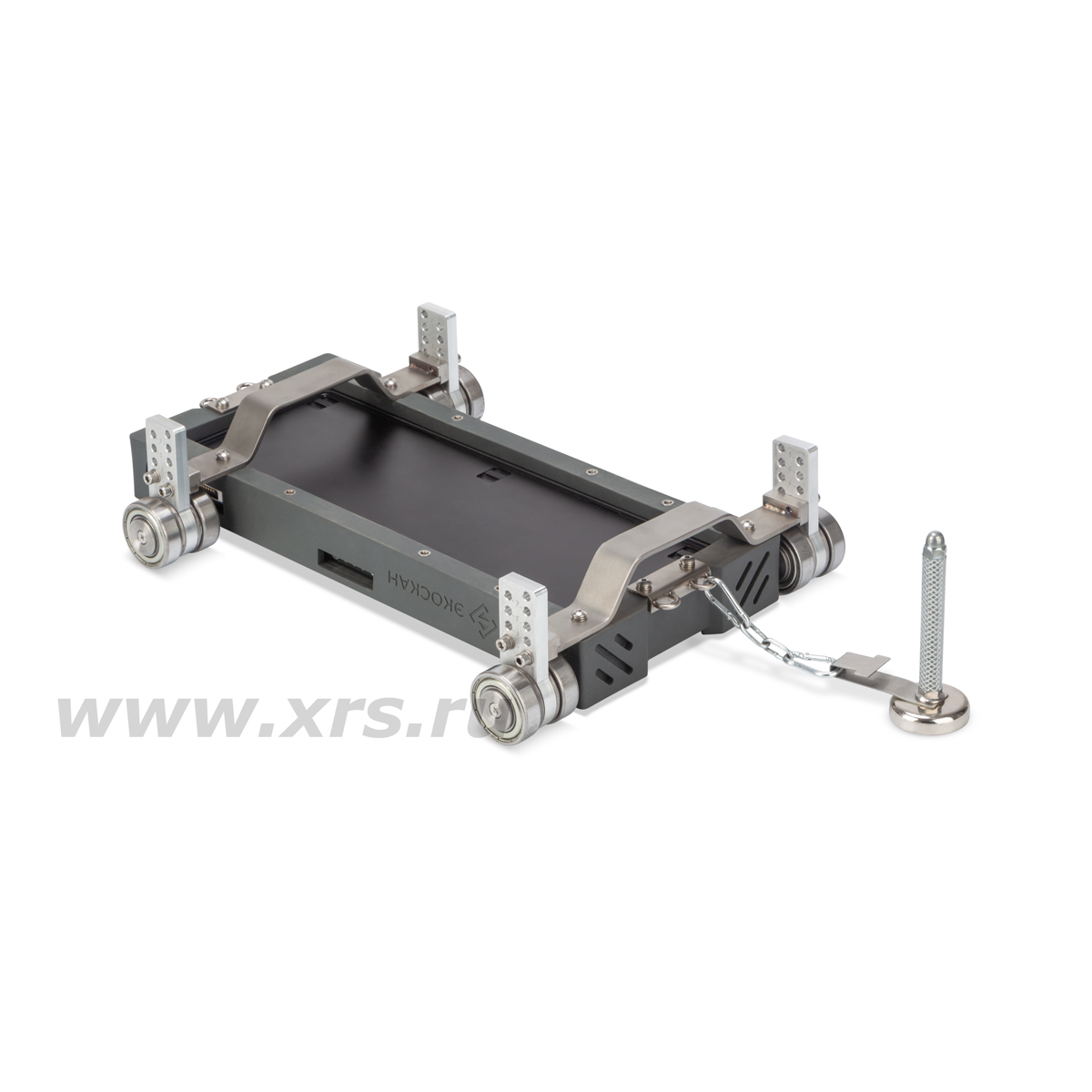

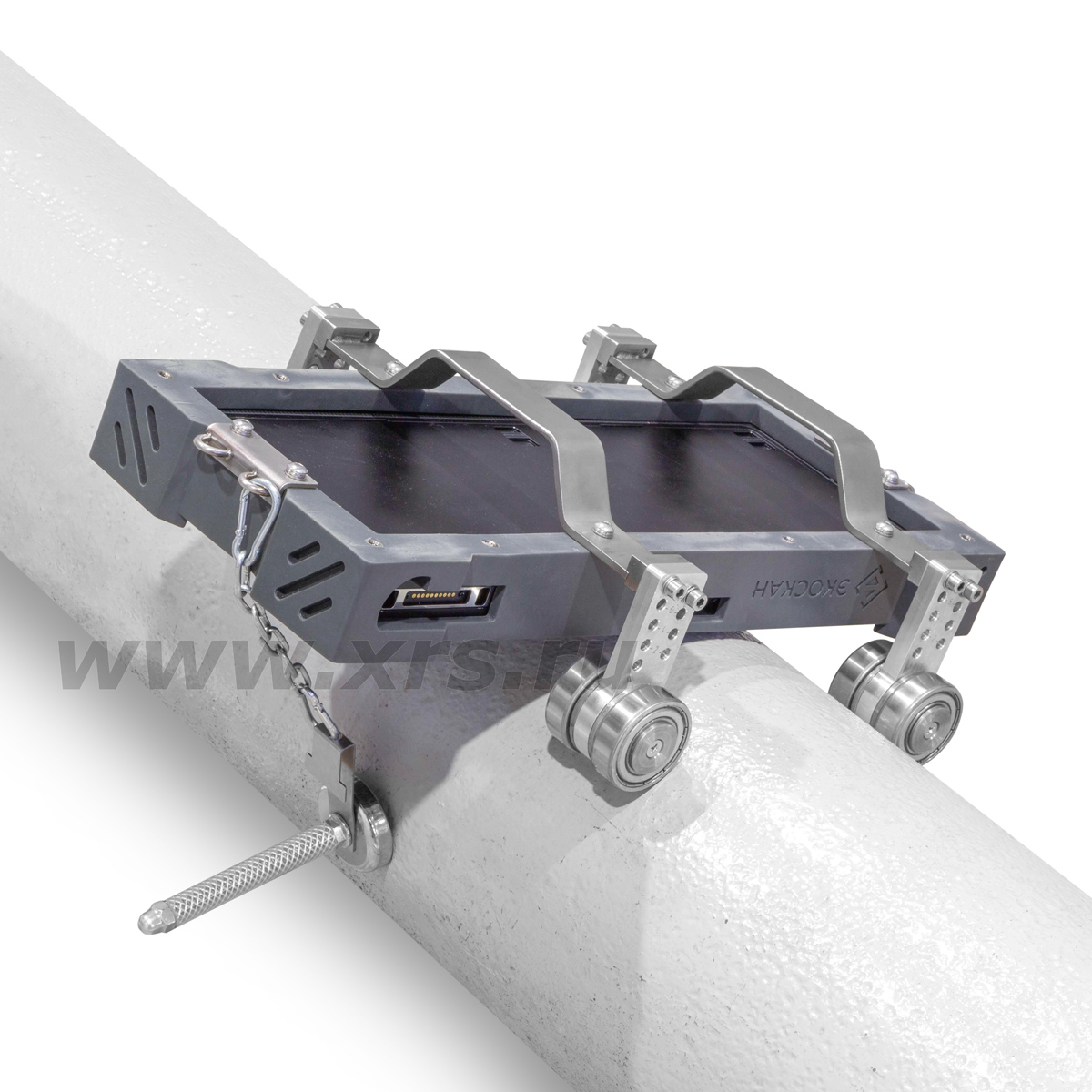

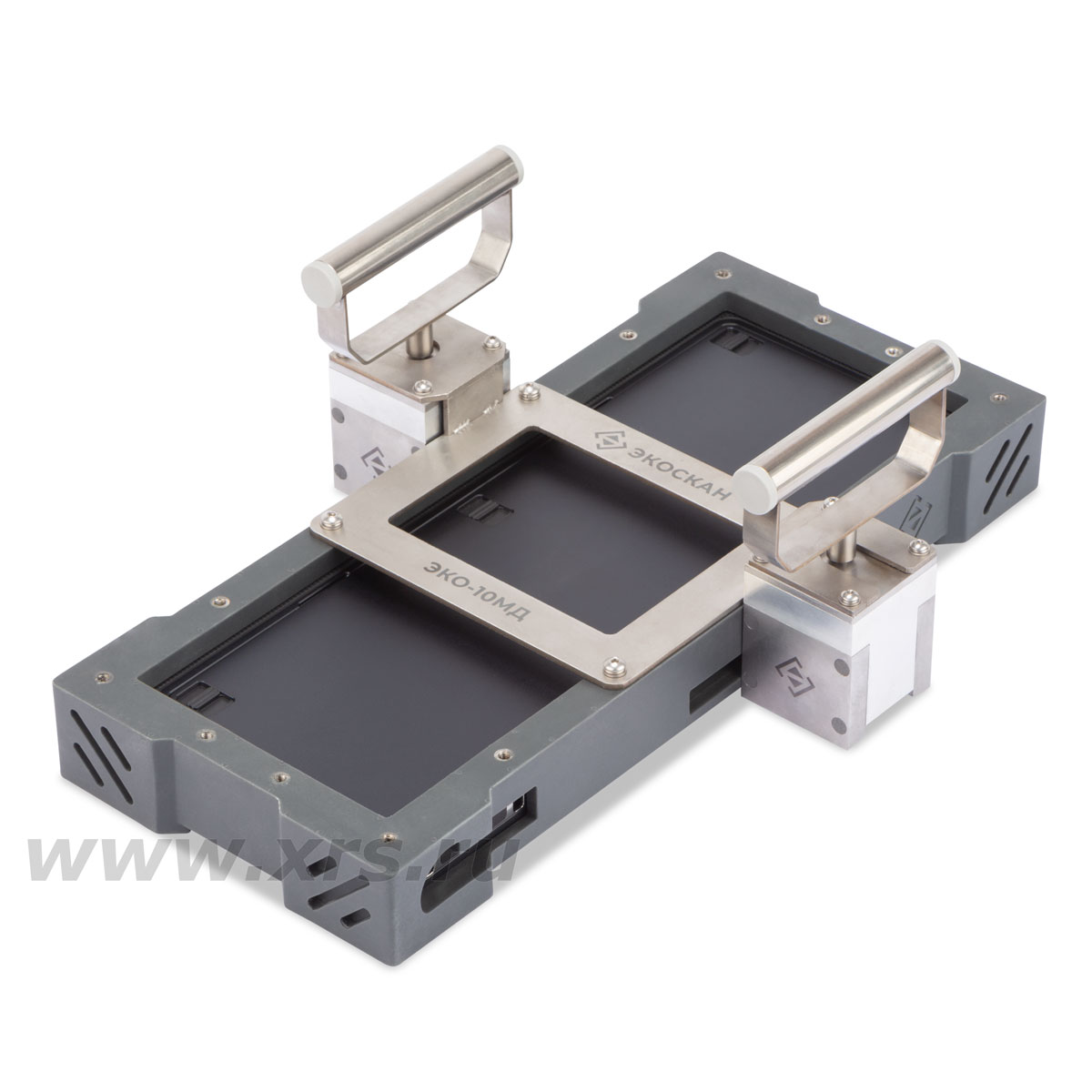

В качестве дополнительной оснастки может использоваться приспособление ПАУК-3М для позиционирования детектора на плоских поверхностях и на трубах. Прочная конструкция приспособления ПАУК-3М сочетает в себе ременной и магнитный способы позиционирования. Треножный штатив серии АРИОН ШРТ-3 служит для установки детектора непосредственно рядом с объектом контроля в полевых и стационарных условиях. Для работы в условиях заводских лабораторий рекомендован к применению специализированный штатив-манипулятор АРИОН ШМ-ЭКО-1, использование которого позволяет позиционировать относительно контролируемого объекта не только цифровой детектор, но и источник рентгеновского излучения. Дополнительная оснастка опционально поставляется по отдельному заказу.

Предлагаем провести демонстрацию комплекса Экоскан на вашем предприятии или на территории ООО «РЕНТГЕНСЕРВИС».

Характеристика Экоскан 1030 Экоскан 10 Экоскан 20 Экоскан 25 Экоскан 30 Экоскан 35 Экоскан 40
Технология фотодиодной матрицы* a-Si TFT a-Si TFT IGZO TFT IGZO TFT a-Si TFT IGZO TFT a-Si TFT
Тип сцинтиллятора Gadox Gadox или CsI Gadox или CsI Gadox или CsI Gadox или CsI Gadox или CsI Gadox или CsI
Шаг пикселя, мкм 127 127 75 75 124 100 140
Количество пикселей 768 × 2304 772 × 2300 2304 × 3072 3072 × 3840 2048 × 2560 3534 × 4302 2560 × 3072
Разрядность АЦП, бит 14 16 16 16 16 16 16
Размер эффективной зоны, мм 97,6 × 292,6  98 × 292 172,8 × 230,4 230 × 288 254 × 317 350,3 × 430 358,4 × 430
Минимальное расстояние от матрицы до внешних границ детектора по нижнему краю, мм 2,15 9 3 6 8,5 7,5 9
Минимальное расстояние от матрицы до внешних границ детектора по правому краю, мм 1,5 11 6 6 8,5 9,5 10
Размер корпуса, мм 160 × 400 × 30 116 × 350 × 20 208 × 257 × 27,5 322 × 355 × 17 322 × 355 × 17 400 × 470 × 17 400 × 470 × 17
Диапазон энергий рентгеновского излучения, кВ 40–330 40–450 40–450 40–450 40–450 40–450 40–450
Степень защиты IP65 IP67 IP67 IP67 IP67 IP67 IP67
Масса, кг 2,2 3,2 2,4 3,4 3,4 5,4 5,4
Температура эксплуатации, °C** −20…+50 −20…+50 −20…+50 −20…+50 −20…+50 −20…+50 −20…+50

* Технология IGZO TFT основана на применении полупроводникового материала IGZO (ИГЗО — Индий Галий Цинк Оксид), служащим каналом связи для тонкопленочных транзисторов (TFT). Технология a-Si TFT основана на применении полупроводникового материала a-Si (аморфный кремний), служащим каналом связи для тонкопленочных транзисторов (TFT).

** Опционально от −40 °C при использовании дополнительной системы термостабилизации при низких температурах эксплуатации.

Вы можете обратиться к менеджеру ООО «РЕНТГЕНСЕРВИС» для получения расширенного модельного ряда комплексов Экоскан.

Базовый комплект поставки

Наименование компонента Кол-во, шт
Портативный плоскопанельный рентгеновский детектор 1
Управляющая станция оператора (планшет или ноутбук) 1
Программное обеспечение «Стражник» 1
Комплект кабелей питания и связи 1
Адаптер питания 24В 2
Wi-Fi роутер 1
Защитный чехол для детектора 1
Паспорт и РЭ 1
Ударопрочный кейс для транспортировки комплекса 1
