Производитель: Арион
В наличии
Бренд:

Способы получения:

Самовывоз - 1 день

Доставка до ТК - 1-2 дня

Доставка по адресу - по запросу

Приспособление Паук-3М/ЭКО предназначено для позиционирования плоскопанельных детекторов серии «Экоскан» на объекте контроля. Его конструкция позволяет крепить детектор на плоских поверхностях и на объектах контроля цилиндрической формы (трубах), в том числе во внутреннем пространстве труб, что облегчает работу специалистов и расширяет спектр контролируемых с помощью детектора объектов. Изготовлено в соответствии с ТУ 4276-020-96651179-2015.

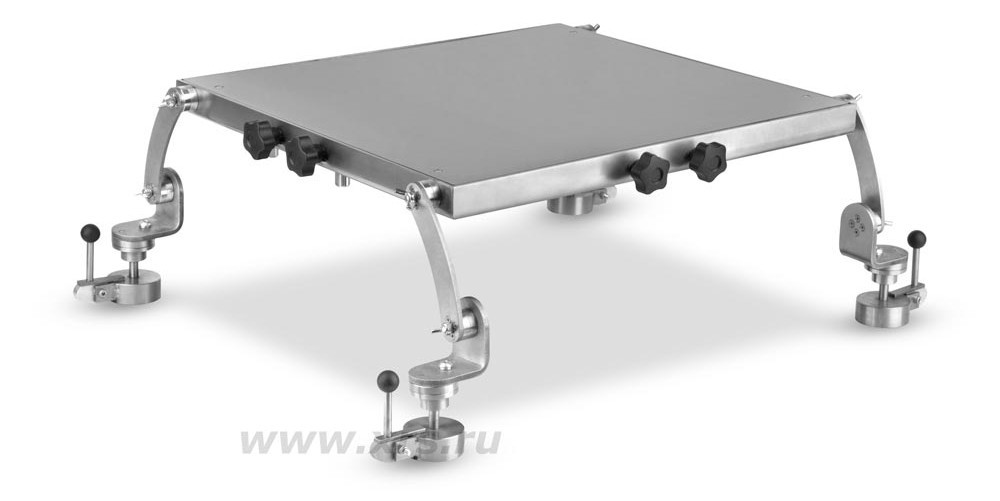

Общий вид приспособления Паук 3М/ЭКО

Конструкция Паук-3М/ЭКО сочетает в себе магнитный и ременной способы позиционирования детектора относительно объекта контроля, благодаря чему приспособление может использоваться как на объектах из магнитных, так и немагнитных металлов или материалов. В первом случае фиксация осуществляется с помощью магнитных держателей. Они имеют регулировочный шарнирный узел с шаровой головой, что позволяет размещать приспособление с детектором на внешней стороне объектов цилиндрической формы диаметром от 250 мм или на внутренней стороне объектов диаметром от 650 мм. Также магнитные держатели позволяют крепить приспособление к любым плоским поверхностям, ориентированным в любом пространственном положении. Отрыв держателей от поверхности контролируемого объекта осуществляется посредством эксцентрикового механизма, который разрывает магнитную цепь. Необходимое позиционирование магнитных держателей относительно объекта контроля производится с помощью двухзвенных ног, оснащённых зубчатыми шарнирами, регулировка и фиксация которых осуществляется без использования вспомогательного инструмента.

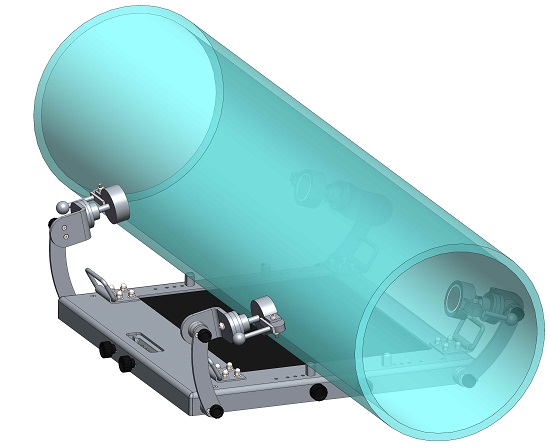

Магнитный способ крепления приспособления Паук 3М/ЭКО на объекте контроля

При ременном способе крепления к объекту контроля цилиндрической формы используются входящие в комплект поставки ремни. Ноги с магнитными держателями в таком случае необходимо снять или развернуть в сторону от объекта.

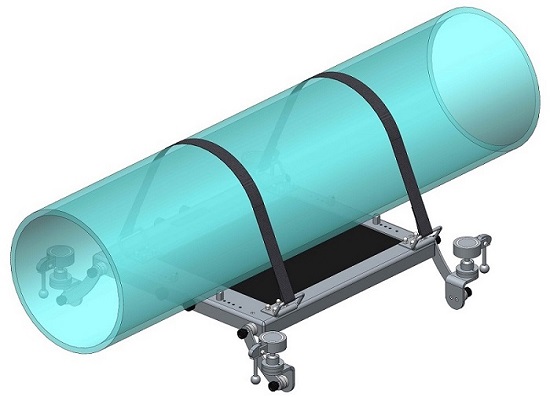

Ременной способ крепления приспособления Паук 3М/ЭКО на объекте контроля

Установка приспособления с детектором на объекте контроля осуществляется одним или двумя специалистами в зависимости от труднодоступности объекта.

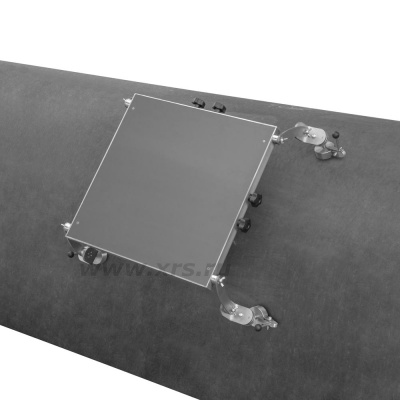

Приспособление Паук 3М/ЭКО с установленным детектором «Экоскан» на объекте контроля (крышка, защищающая детектор с тыльной стороны, снята для наглядности)

Опционально предусмотрена возможность контроля горячих объектов. Для этого используется термомат, который располагается между объектом контроля и детектором и выдерживает температуру до 400 °C. Термомат состоит из трех слоев: огнеупорной ткани (со стороны горячего объекта), войлока и ткани ПВХ.

Наименование параметра Значение
Материал изделия Нержавеющая сталь, ПВХ
Габаритные размеры с учетом магнитных ног
(Д × Ш × В), мм
575 × 516 × 109
Форма объекта контроля цилиндрическая или плоская
Диапазон диаметров объекта контроля (при позиционировании на объекте контроля цилиндрической формы), мм от 250
Диапазон диаметров объекта контроля (при позиционировании внутри объекта контроля цилиндрической формы), мм от 650
Масса приспособления, кг, не более 7,3
Масса полного комплекта с учётом крепёжных ремней и термомата, кг, не более 8,2
Наименование Количество
Приспособление Паук-3М/ЭКО 1 шт.
Ремень-стяжка 2 шт.
Термомат опционально
Паспорт и руководство по эксплуатации 1 экз.
