Стационарные комплексы цифровой радиографии Экоскан

Новинка!
Стационарные комплексы цифровой радиографии Экоскан

Способы получения:

Самовывоз - 1 день

Доставка до ТК - 1-2 дня

Доставка по адресу - по запросу

КЦР Экоскан – это комплекс оборудования, назначением которого является получение изображения контролируемого объекта в цифровом формате посредством проведения прямого рентгеновского контроля с использованием преобразовывающего рентгеночувствительного элемента, которым является динамический плоскопанельный детектор.

Динамические детекторы линейки Экоскан способны передавать цифровое видеоизображение на рабочую станцию оператора в реальном времени с частотой кадров до 34 к/с, что позволяет дистанционно, с помощью манипулятора, корректировать взаимное расположение объекта контроля, рентгеновского излучателя и детектора, осуществляя экспозицию с различных доступных ракурсов. Благодаря возможности получать динамические изображения в режиме реального времени, использование комплексов Экоскан является удобным и рациональным решением при проведении рентгеновского контроля в стационарных камерах радиационной защиты и рентгенотелевизионных системах и позволяет экономить рабочее время дефектоскописта, особенно при большом объеме контролируемых изделий (поточные линии, конвейеры), а также позволяет исключить из бюджета предприятия расходы на снабжение лаборатории рентгеновской плёнкой, химреактивами и оборудованием для проявки, расшифровки и хранения снимков.

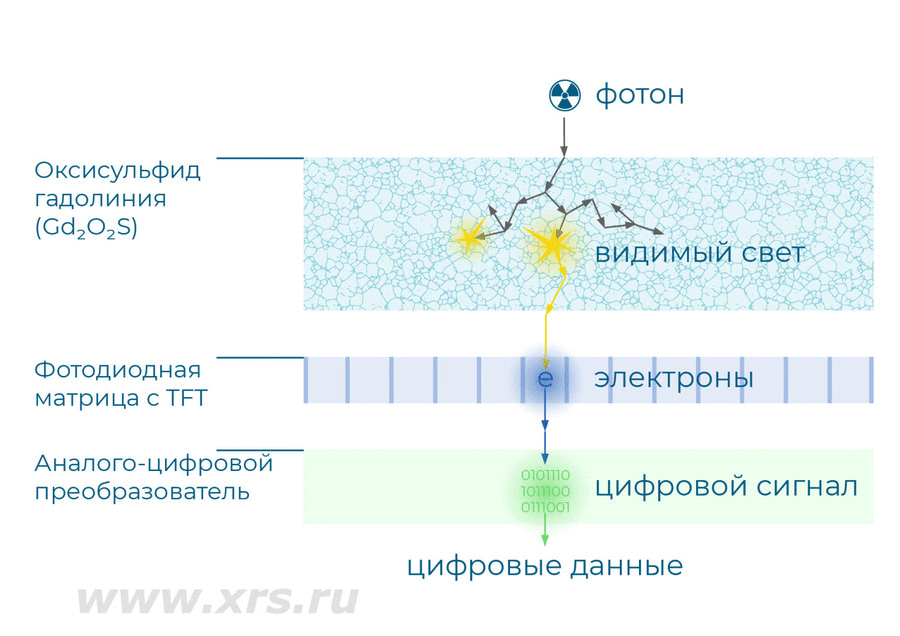

Корпус детектирующего блока выполнен из металла или прочного пластика и имеет карбоновое покрытие рабочей области. Питание панели предусмотрено от сети переменного тока, связь с компьютером осуществляется двумя UTP кабелями, которые обеспечивают высокую скорость передачи данных. Для преобразования рентгеновского излучения в аналоговый световой сигнал используются сцинтилляторы на основе оксисульфида гадолиния (Gadоx) или на основе соединения йодида цезия (CsI). Дальнейшее преобразование света в электроны производится матрицей, состоящей из полупроводникового материала – аморфного кремния (a-Si), и тонкоплёночных транзисторов (TFT), представляющих из себя полупроводниковые элементы, передающие электрический заряд на аналого-цифровой преобразователь. АЦП проводит измерение тока, полученного с транзистора, преобразовывая электрический сигнал в цифровой для последующей передачи информации на персональный компьютер оператора, разрядность аналого-цифрового преобразователя позволяет получать высококачественное изображение в диапазоне до 65 536 оттенков серого. Далее, с помощью специализированного программного обеспечения Стражник формируется файл защищенного расширения DICONDE, доступного для последующей обработки и анализа.

Стражник – используемое в комплексах Экоскан программное обеспечение, предназначенное для обработки изображения, полученного в процессе экспозиции.

  • Удобный интерфейс, хорошая оптимизация, автоматические функции расшифровки и маркировки выявленных дефектов, а также подгружаемые базы данных минимизируют затрачиваемое дефектоскопистом время на анализ снимка.
  • Измерение габаритных параметров объектов изображения в необходимом масштабе с высокой точностью, построение графиков для определения качественных характеристик снимка в определенных точках, обработка снимка с применением четырех встроенных фильтров или вручную – инструменты приложения, которые делают процесс работы с изображением быстрым, точным и удобным.
  • Защищенный формат DICONDE, в котором формируется изображение после передачи информации на компьютер оператора, позволит забыть о риске нежелательного редактирования сохраненных «Стражником» снимков – измененные в сторонних программах файлы помечаются нестираемым символом.

Конфигурация управляющего компьютера оператора обеспечивает корректную работу с программным обеспечением Стражник на протяжении всего времени эксплуатации комплекса. Для хранения и обработки большого объема данных используется SSD накопитель с объемом памяти от 1 Тб. Монитор высокого разрешения с 24-х дюймовым дисплеем обладает оптимальным уровнем контрастности, обеспечивая расшифровку радиографических снимков по любому из классов чувствительности контроля в соответствии с ГОСТ 7512-82 и ГОСТ ISO 17636-2-2017. В базовый комплект поставки управляющей станции входят необходимые периферийные устройства: кабельные лазерная мышь, клавиатура и набор кабелей для подключения компьютера. По заказу базовые конфигурация и комплект поставки компьютера могут быть изменены, либо стационарный ПК может быть заменен на ноутбук.

Технические характеристики детекторов

Характеристика Экоскан 1515 Экоскан 2323 Экоскан 2530/14 Экоскан 2532 Экоскан 2929 Экоскан 4141/10 Экоскан 4343/14 Экоскан 4343/15
Технология фотодиодной матрицы a-Si TFT a-Si TFT a-Si TFT a-Si TFT a-Si TFT a-Si TFT a-Si TFT a-Si TFT
Тип сцинтиллятора Gadox или CsI Gadox или CsI Gadox или CsI Gadox или CsI Gadox или CsI Gadox или CsI Gadox Gadox или CsI
Шаг пикселя, мкм 119 179 139 124 145 100 139 140
Количество пикселей 1280×1280 1280×1280 1792×2176 2560×2048 2048×2048 4096×4096 3072×3072 3072×3072
Частота кадров*, к/с 34 30 9 22 14 3,75 4 15
Разрядность АЦП, бит 16 16 16 16 16 16 16 16
Размер эффективной зоны, мм 149,5×149,5 224,8×224,8 249×302 251×314,5 293,5×293,5 409,6×409,6 427×427 426,7×426,7
Размер корпуса, мм 181×196×50 256×261×50 372×420×26 285,4×343×45 323×328×50 599×672×44 540×630×26 471×471×35
Диапазон энергий рентгеновского излучения 40 — 450 кВ 40 — 450 кВ 20 кВ — 16 МэВ 40 — 450 кВ 40 — 450 кВ 20 кВ — 15 МэВ 20 кВ — 16 МэВ 40 — 450 кВ
Масса, кг 2,0 3,4 6,5 9,2 10,5 25,0 14,6 21,0
Температура эксплуатации, °С +10...+35 +10...+35 +10...+40 +10...+35 +10...+35 +10...+35 +10...+35 +10...+35

* Без биннинга.

Вы можете обратиться к менеджеру ООО «РЕНТГЕНСЕРВИС» для получения расширенного модельного ряда комплексов Экоскан.

Технические характеристики рабочей станции оператора*

Персональный компьютер
Процессор Intel® Core™ i5/i7
Видеоадаптер nVidia, память от 2Gb
Операционная система Windows 10
Разрядность операционной системы 64 бит
Оперативная память от 8 Гб
Тип накопителя SSD/HDD
Объем памяти накопителя от 1 Тб
Оптический привод DVD±RW
Адаптеры LAN/WiFi
Монитор
Размер экрана 24 дюйма
Разрешение экрана 1920×1080, Full HD
Частота обновления 75 Гц
Тип матрицы IPS
Яркость экрана 250 кд/м. кв.
Соотношение сторон 16:9
Разъемы HDMI/DVI

* Технические характеристики на момент поставки могут отличаться из-за технологического развития комплектующих.

Приглашаем всех заинтересованных специалистов посетить наш выставочный зал.

Также мы предлагаем провести демонстрацию комплекса Экоскан на вашем предприятии.

Наименование компонента Кол-во, шт.
Цифровой плоскопанельный динамический детектор 1
Управляющая станция оператора (стационарный компьютер) 1
Программное обеспечение «Стражник» 1
Комплект кабелей питания и связи 1
Адаптер питания 1
Паспорт и РЭ 1
