170 000 ₽
Остаток актуален на
09:50:01      15.04.2024
Цена:
Производитель: IE-NDT
В наличии

Способы получения:

Самовывоз - 1 день

Доставка до ТК - 1-2 дня

Доставка по адресу - по запросу

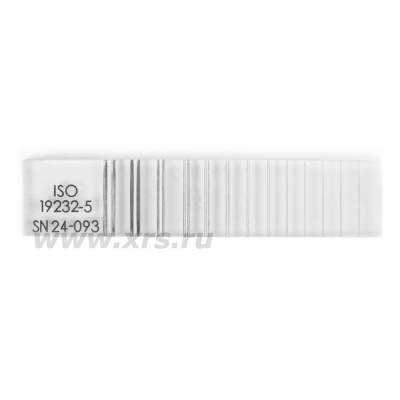

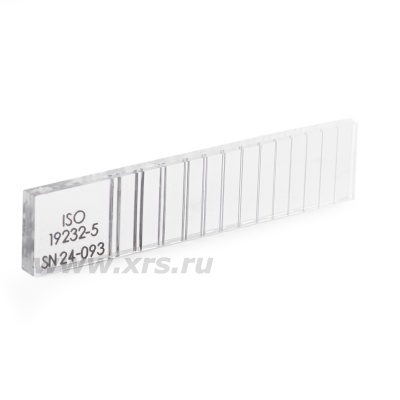

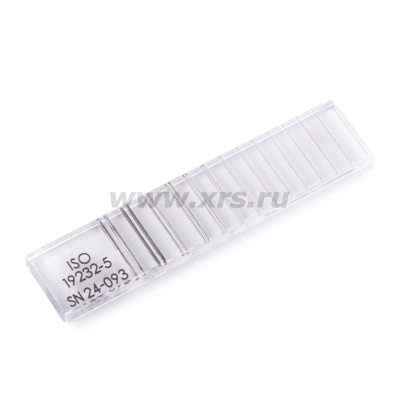

Двухпроволочный эталон качества изображения Duplex IQI-D13 IE-NDT

Двухпроволочный эталон Duplex IQI-D13 IE-NDT предназначен для определения нерезкости изображения (пленка и цифровое изображение) в соответствии с ISO 19232-5 и ASTM E2002.

Эталон изготовлен из тринадцати пар проволок различного диаметра, впаянных в жесткий пластик на определенное расстояние друг от друга, соответствующих диаметру каждой пары.

Проволочные пары пронумерованы от 1D (пара проволок с наибольшим диаметром) до 13D. Пары проволок 1D, 2D и 3D выполнены из вольфрама, остальные — из платины.

Уровень нерезкости определяется по количеству пар проволок, которые можно увидеть. Рентгеновский снимок эталона исследуется лупой с максимальным 4-кратным увеличением. При увеличении нерезкости проволоки сливаются в единое изображение. Значение, равное двум диаметрам проволоки того элемента, который еще различим как двойной, принимается за U — значение нерезкости изображения. Номер этого элемента и является числом нерезкости.

Эталон имеет гравировку с индивидуальным серийным номером и поставляется с сертификатом качества и инструкцией в чехле для хранения.

Номер пары проволок Материал Диаметр проволок в паре и расстояние между ними, мм Определяемая нерезкость изображения, мм
D1 вольфрам 0,800 1,60
D2 вольфрам 0,630 1,26
D3 вольфрам 0,500 1,00
D4 платина 0,400 0,80
D5 платина 0,320 0,64
D6 платина 0,250 0,50
D7 платина 0,200 0,40
D8 платина 0,160 0,32
D9 платина 0,130 0,26
D10 платина 0,100 0,20
D11 платина 0,080 0,16
D12 платина 0,063 0,13
D13 платина 0,050 0,10
Наименование Количество
Двухпроволочный эталон Duplex IQI-D13 IE-NDT 1 шт.

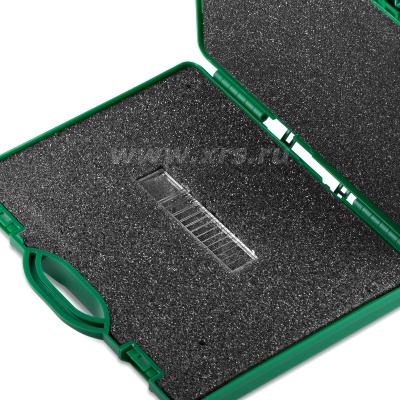

Пластиковый футляр 1 шт.
Паспорт 1 экз.
Сертификат соответствия «Certificate of Conformity» (по форме производителя) 1 экз.
Инструкция по эксплуатации «Instructions for use» (от производителя) 1 экз.
