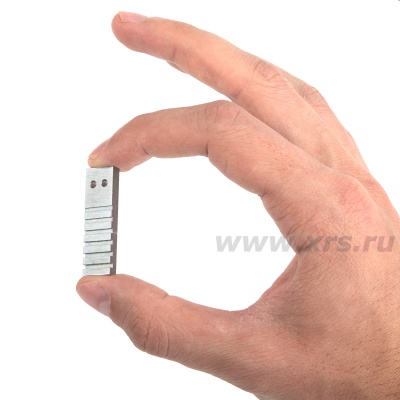

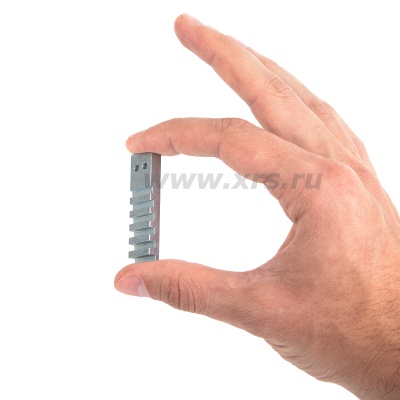

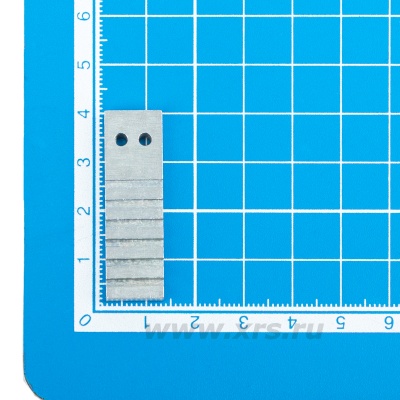

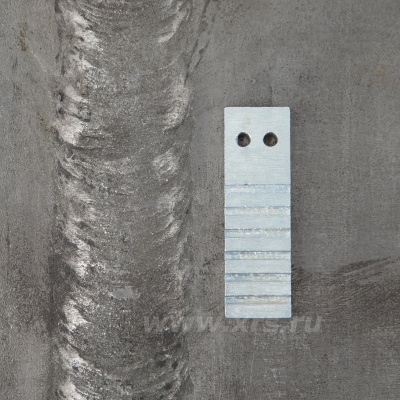

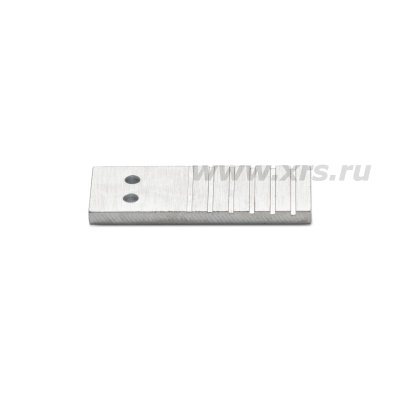

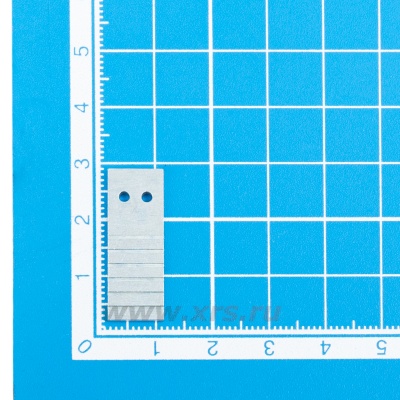

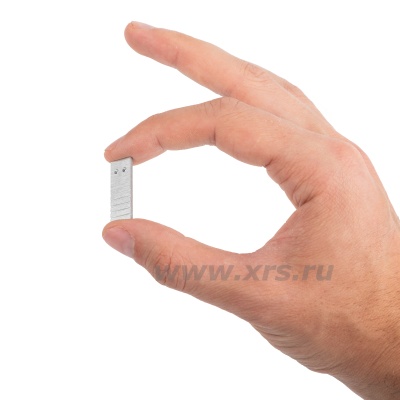

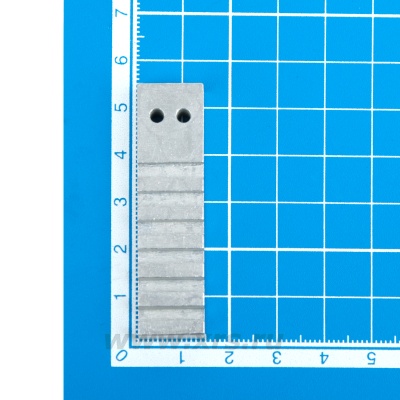

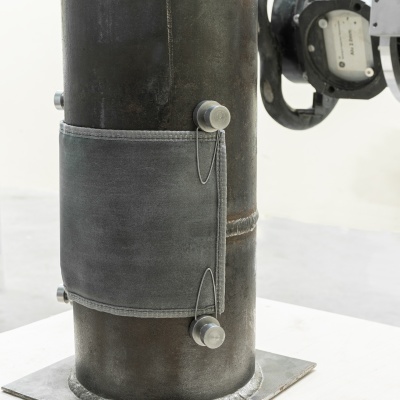

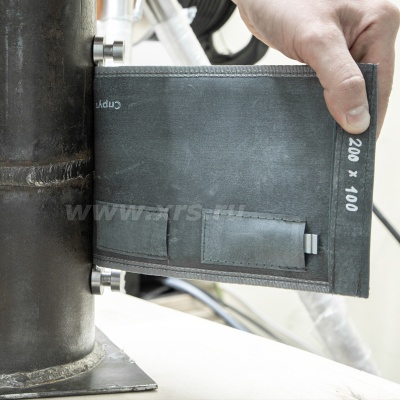

Канавочные эталоны чувствительности Спрут ЭЧК

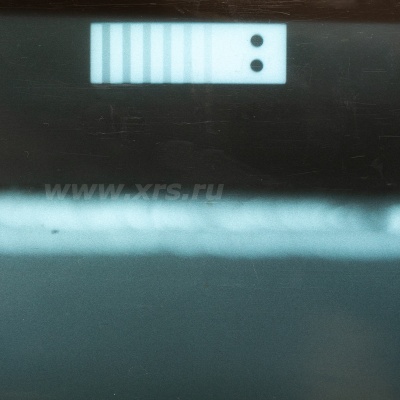

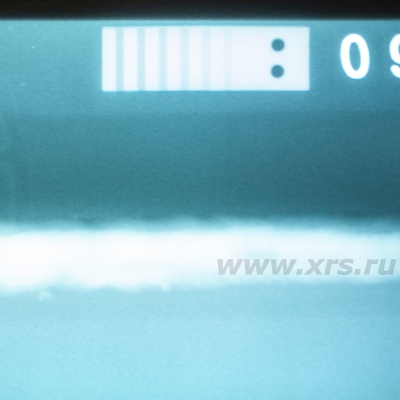

Эталоны чувствительности канавочные «Спрут ЭЧК» изготавливаются по ТУ 4276-006-96651179-2015 в соответствии с ГОСТ 7512-82 (2017) и предназначены для оценки относительной чувствительности радиографического неразрушающего контроля. Стоимость эталона чувствительности варьируется от 330 до 1.920 руб. в зависимости от материала и аттестации.

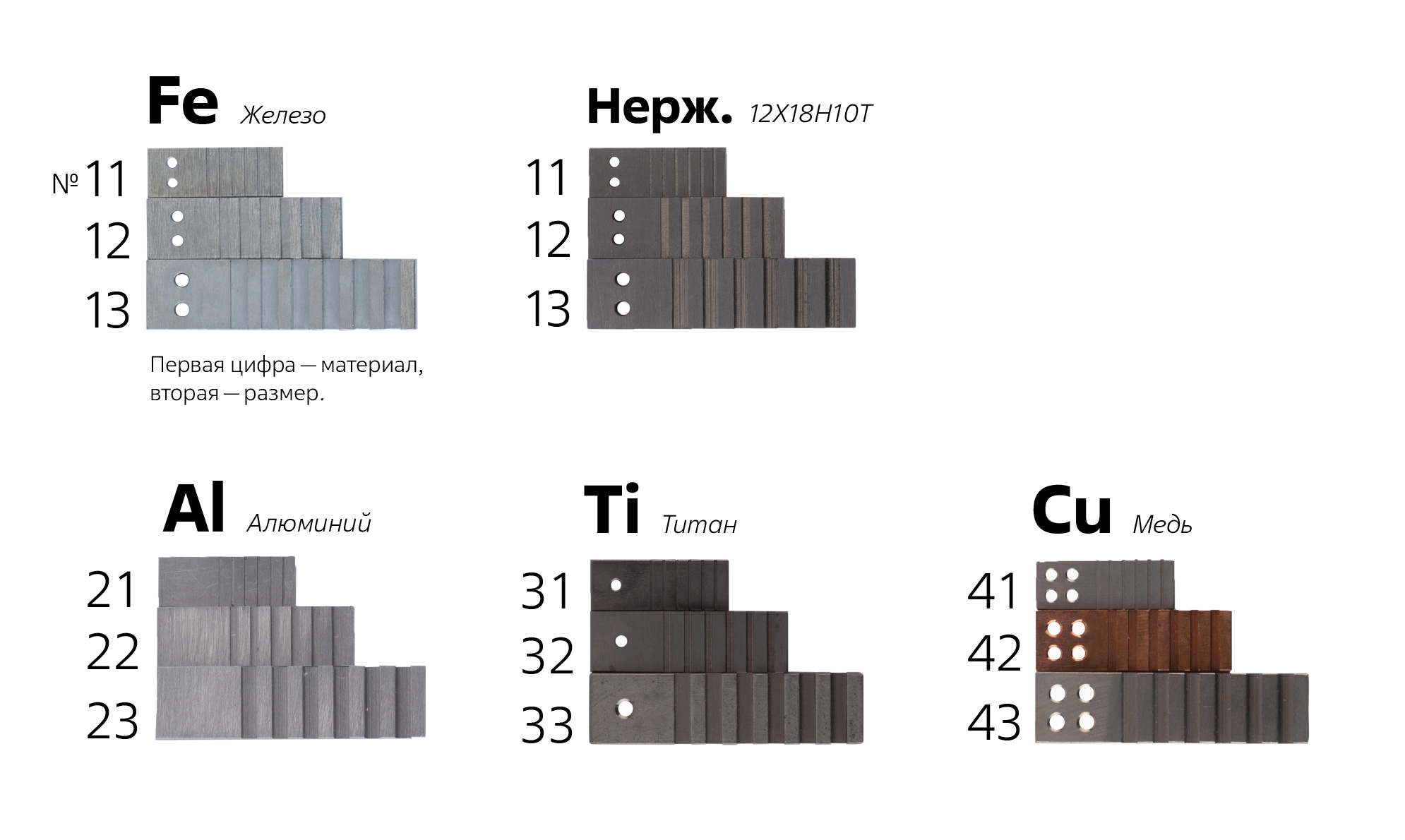

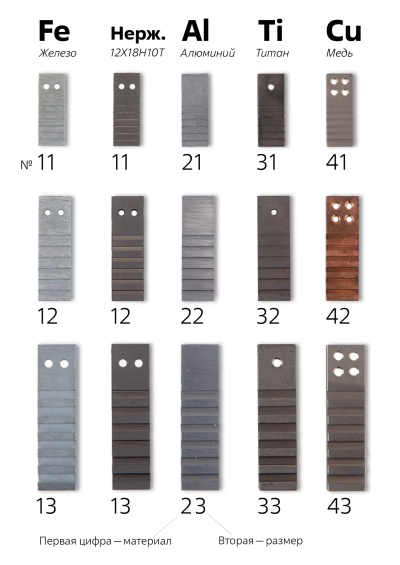

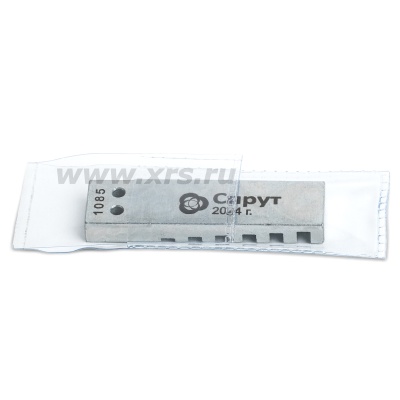

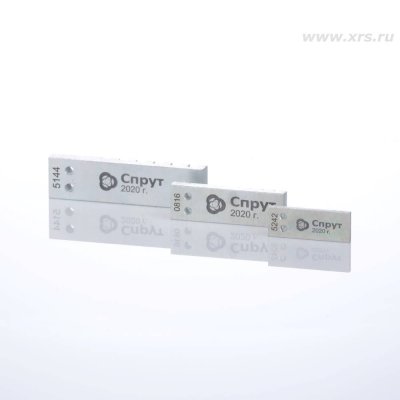

На обратную сторону изделия нанесён товарный знак предприятия-изготовителя, год выпуска и серийный номер. Маркировка типоразмера и материала эталонов чувствительности «Спрут ЭЧК» осуществляется отверстиями согласно ГОСТ 7512-82 (2017).

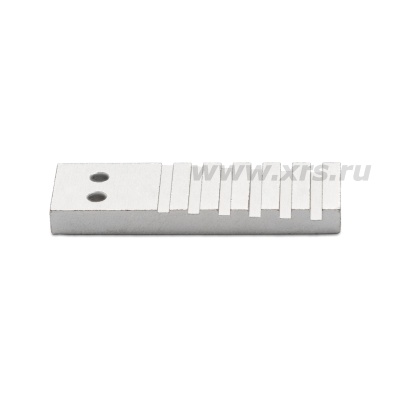

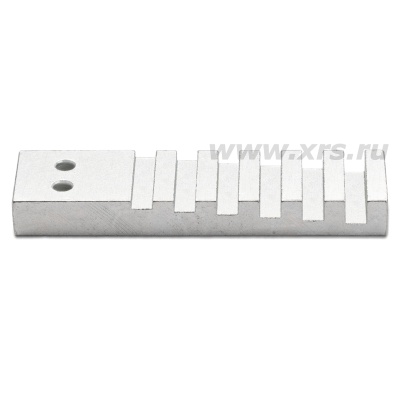

Эталоны изготовлены путём высокоточной фрезерной обработки заготовок из железных, никелевых, медных, титановых, алюминиевых и магниевых сплавов металлов. Эталоны на основе железа имеют антикоррозионное гальваническое покрытие.
Эталоны чувствительности канавочные «Спрут ЭЧК» внесены в Государственный реестр средств измерений (регистрационный номер 66765-17). Поверка эталонов регламентирована методикой РТ-МП-3540-445-2016.
Интервал между поверками - 5 лет.
Также есть проволочные эталоны, произведённые в соответствии с российским государственным стандартом ГОСТ 7512-82, европейским стандартом EN 462-1 и американским ASTM E-747.
Типоразмер эталона |
1 |
2 |
3 |
Обозначение (тип) эталона (сплав) |
Fe |
11 |
12 |
13 |
Al/Mg |
21 |
22 |
23 |
Ti |
31 |
32 |
33 |
Cu |
41 |
42 |
43 |
Ni |
51 |
52 |
53 |
Длина L, мм |
Номинальное значение |
27 |
38,5 |
53 |
Предельное отклонение |
-0,52 |
-0,62 |
-0,74 |
Ширина с, мм |
Номинальное значение |
10 |
12 |
14 |
Предельное отклонение |
-0,36 |
-0,43 |
-0,43 |
Толщина h, мм |
Номинальное значение |
2 |
4 |
6 |
Предельное отклонение |
-0,10 |
-0,12 |
-0,12 |
Шаг канавок a, мм |
Номинальное значение |
2,5 |
4,0 |
6,0 |
Предельное отклонение |
±0,30 |
±0,40 |
±0,40 |
Ширина канавок b, мм |
Номинальное значение |
0,5 |
1,5 |
3,0 |
Предельное отклонение |
±0,20 |
±0,30 |
±0,30 |
Радиус скругления дна канавки R, мм, не более |
0,1 |
0,2 |
0,3 |
Глубина канавок, мм |
h1 |
Номинальное значение |
0,60 |
1,75 |
4,00 |
Предельное отклонение |
-0,05 |
-0,10 |
-0,25 |
h2 |
Номинальное значение |
0,5 |
1,5 |
3,5 |
Предельное отклонение |
-0,05 |
-0,10 |
-0,25 |
h3 |
Номинальное значение |
0,40 |
1,25 |
3,00 |
Предельное отклонение |
-0,05 |
-0,10 |
-0,25 |
h4 |
Номинальное значение |
0,3 |
1 |
2,5 |
Предельное отклонение |
-0,05 |
-0,10 |
-0,25 |
h5 |
Номинальное значение |
0,20 |
0,75 |
2,00 |
Предельное отклонение |
-0,05 |
-0,10 |
-0,25 |
h6 |
Номинальное значение |
0,1 |
0,5 |
1,5 |
Предельное отклонение |
-0,05 |
-0,10 |
-0,25 |
