Проволочные эталоны чувствительности Элитест ЭЧП по EN ISO 19292-1

Эталоны чувствительности проволочные ЭЛИТЕСТ ЭЧП изготавливаются в соответствии с ТУ 26.51.33-066-96651179-2017 и применяются для определения чувствительности рентгенографического контроля.

Стандарт EN ISO 19292-1 пришёл на смену стандарту EN 462-1. Эталоны, выполненные по любому из двух стандартов, идентичны.

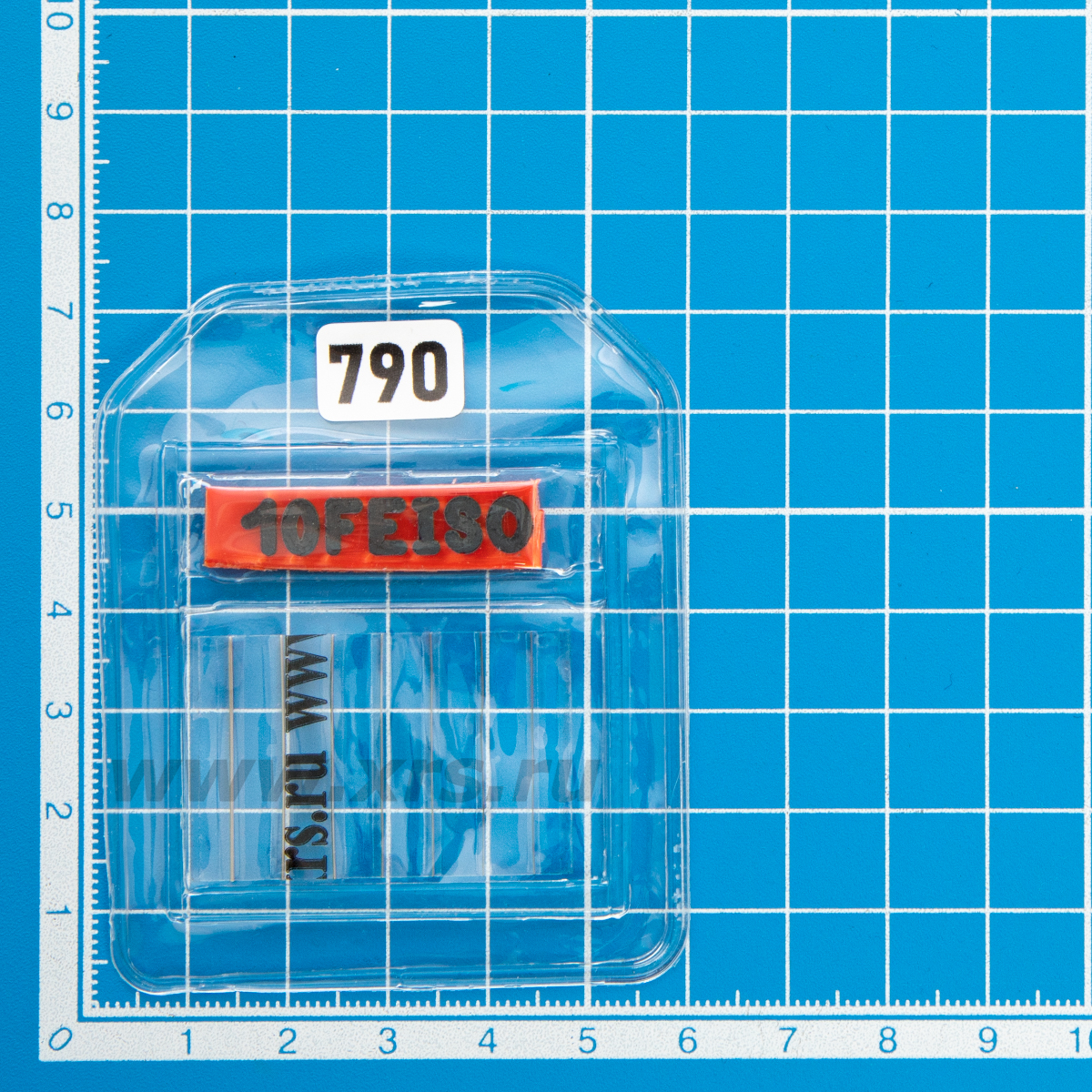

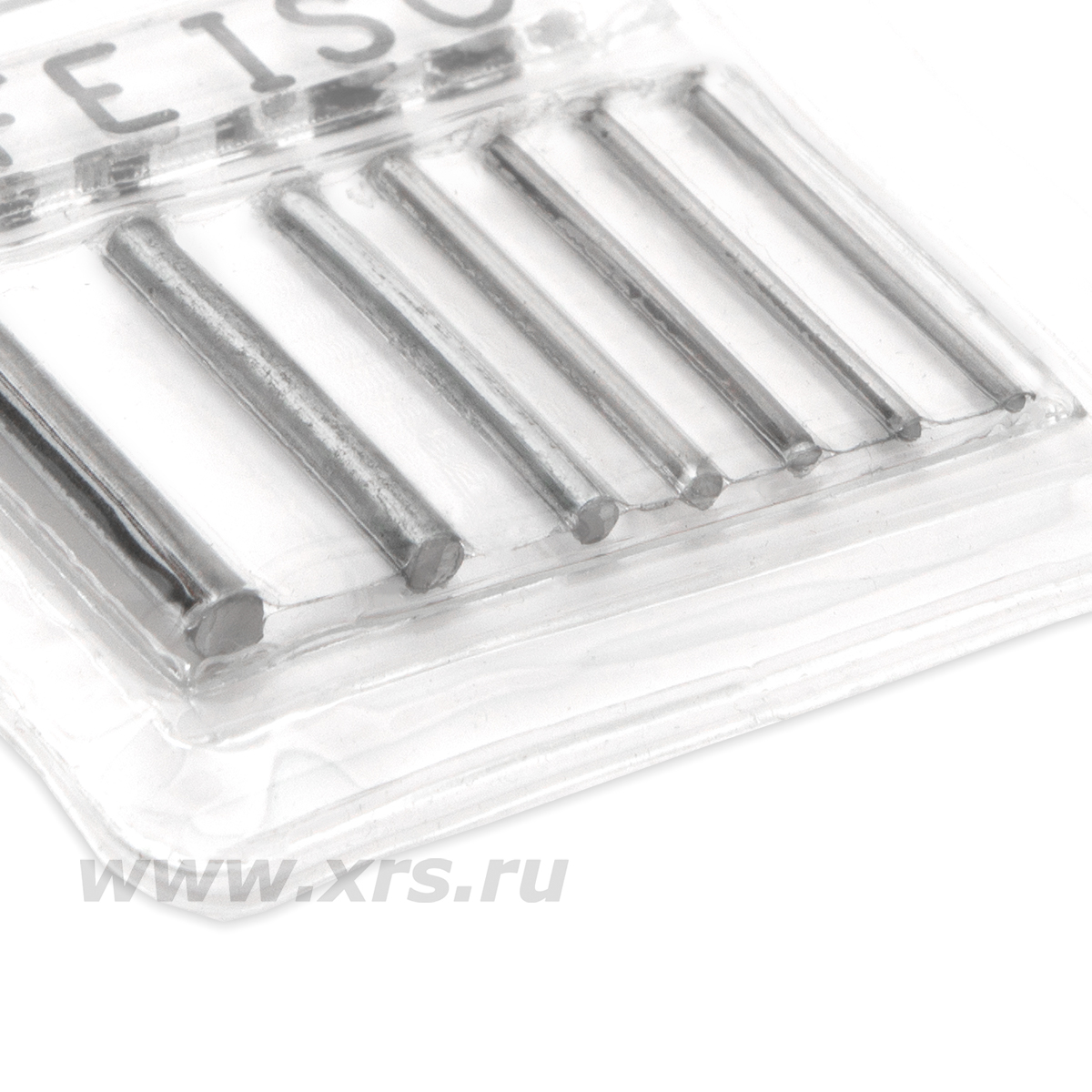

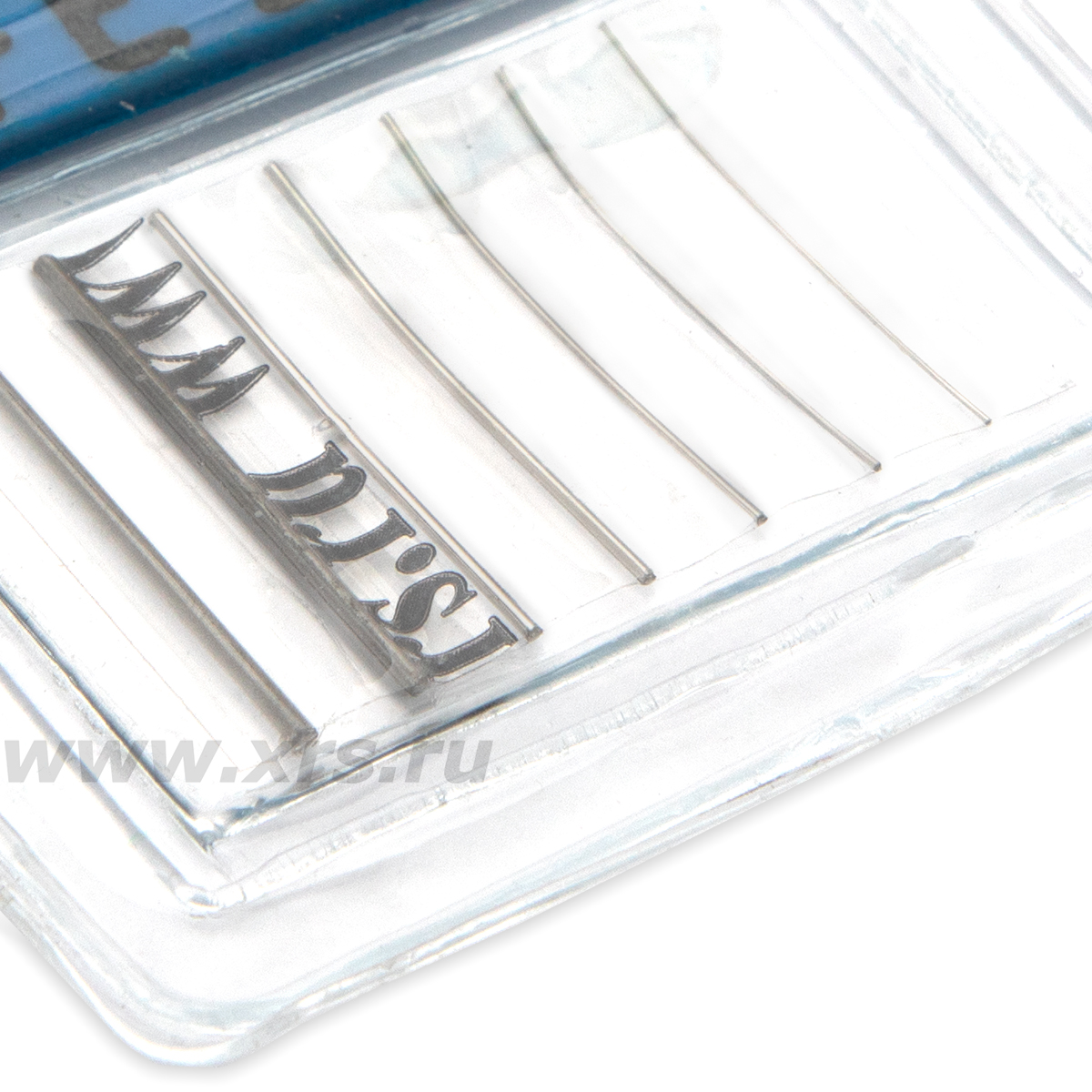

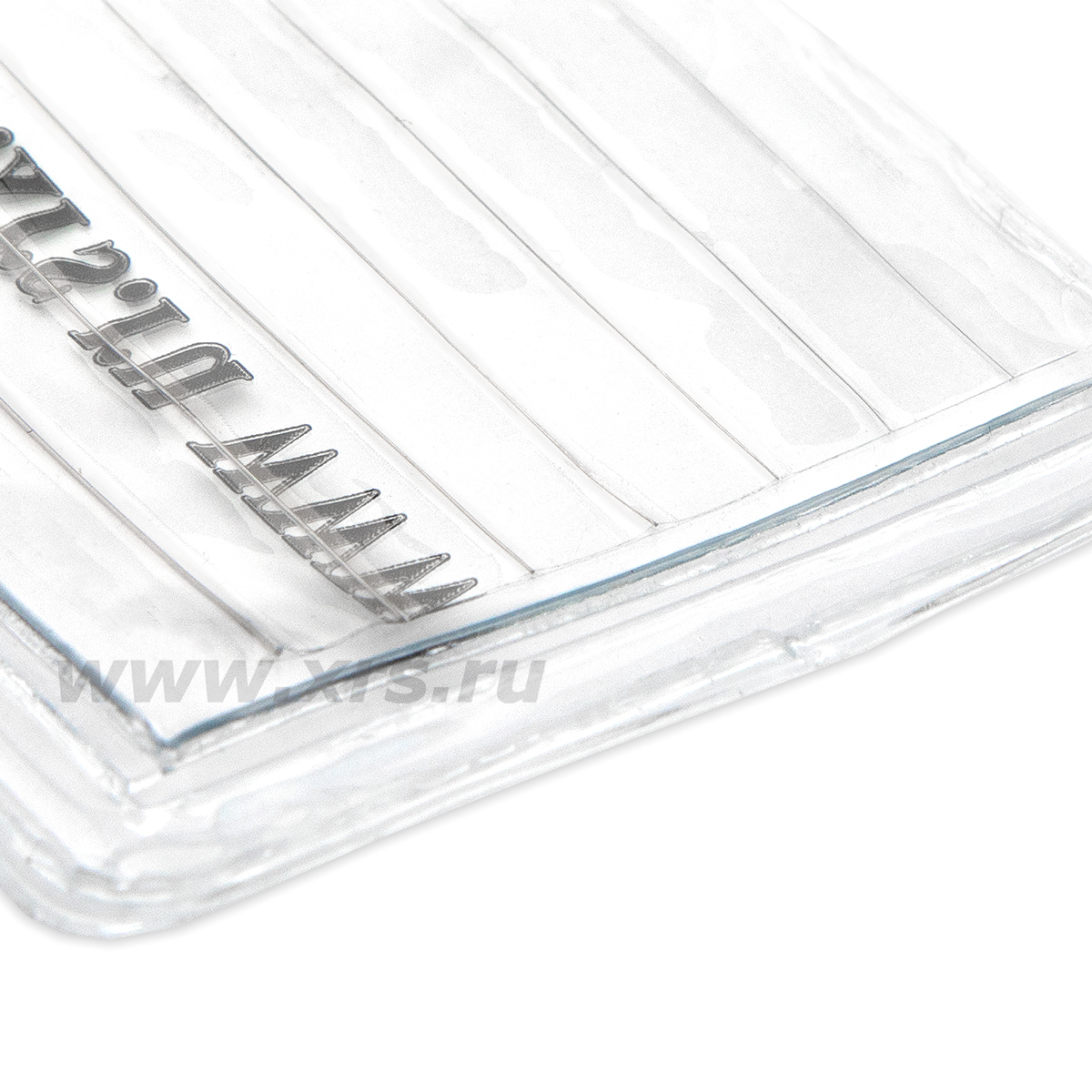

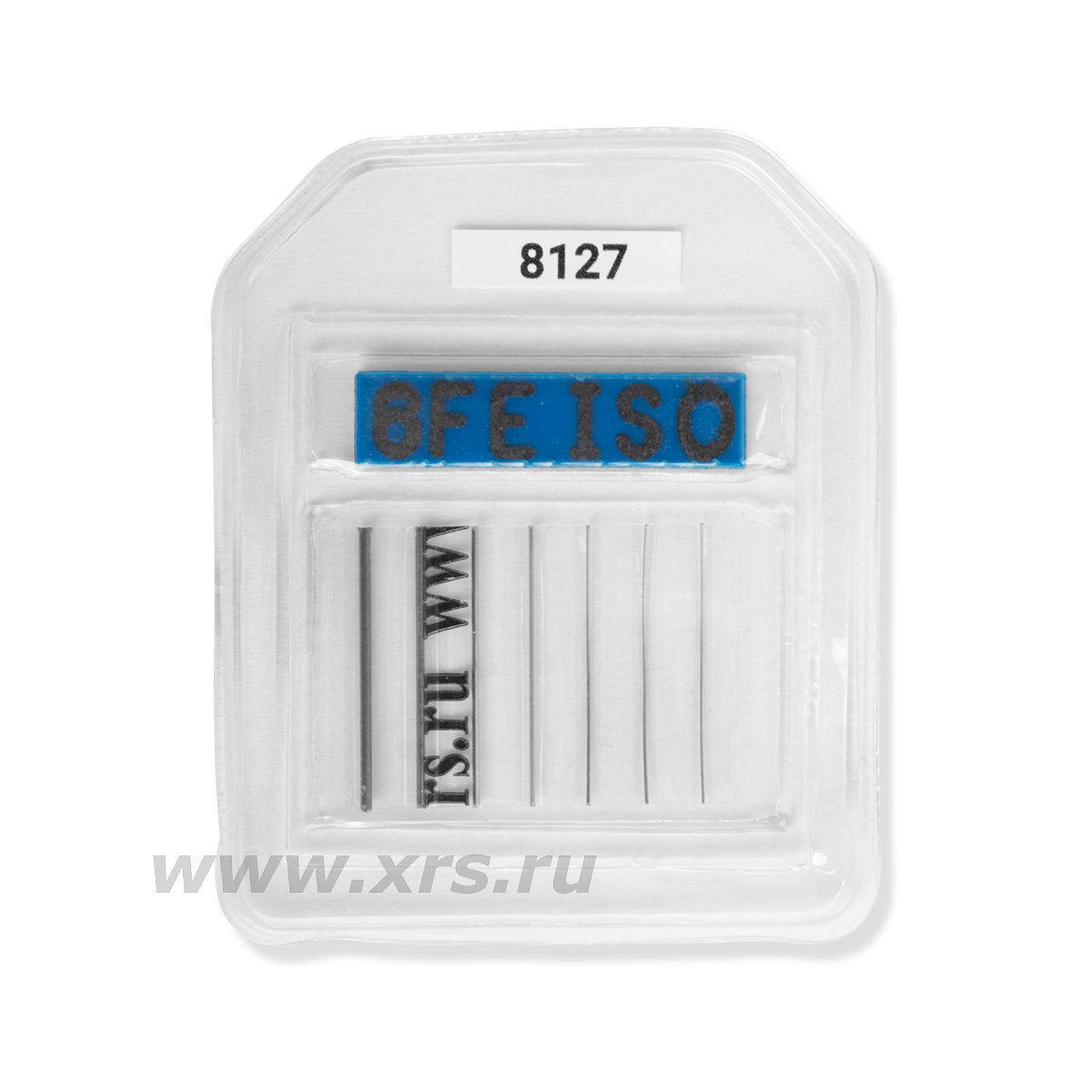

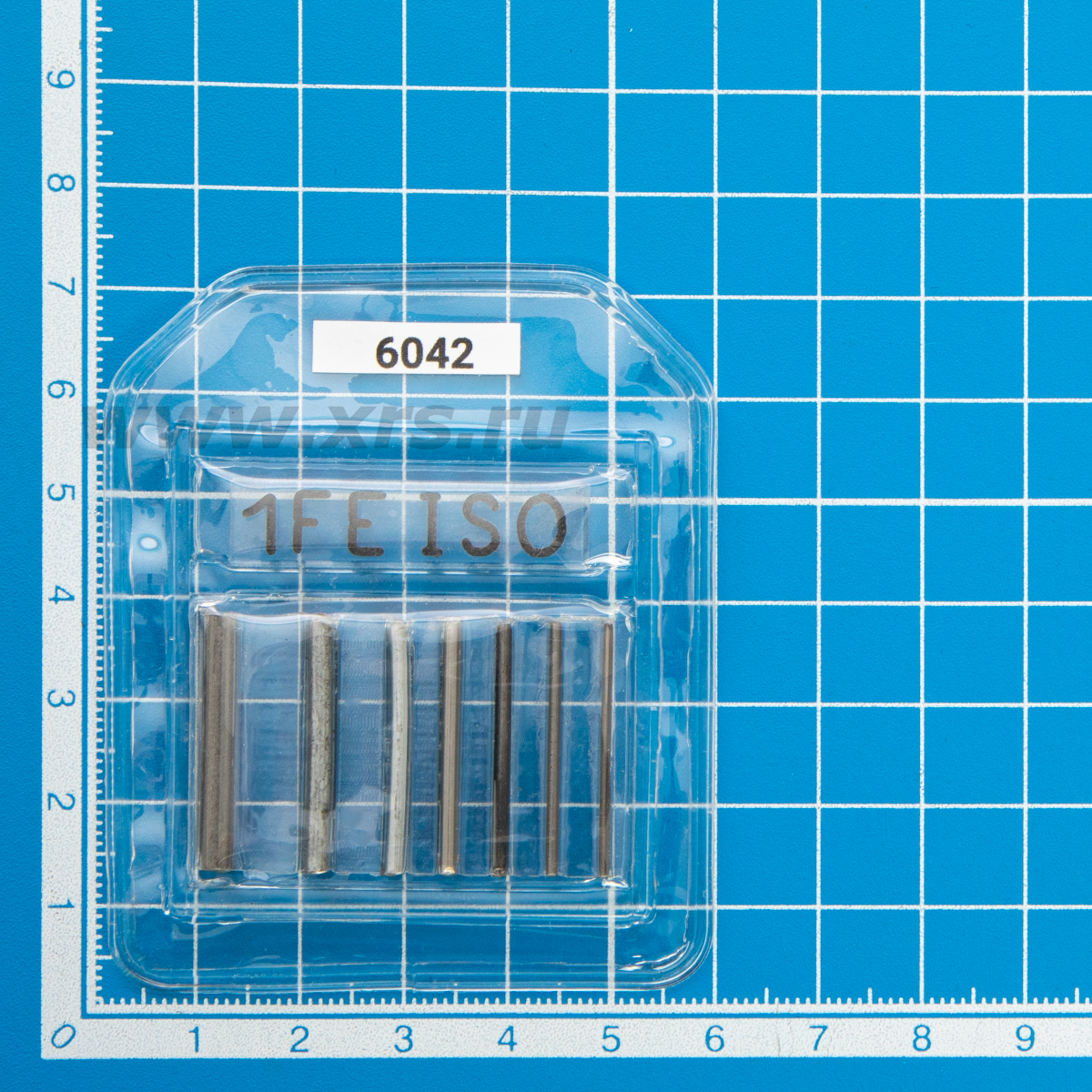

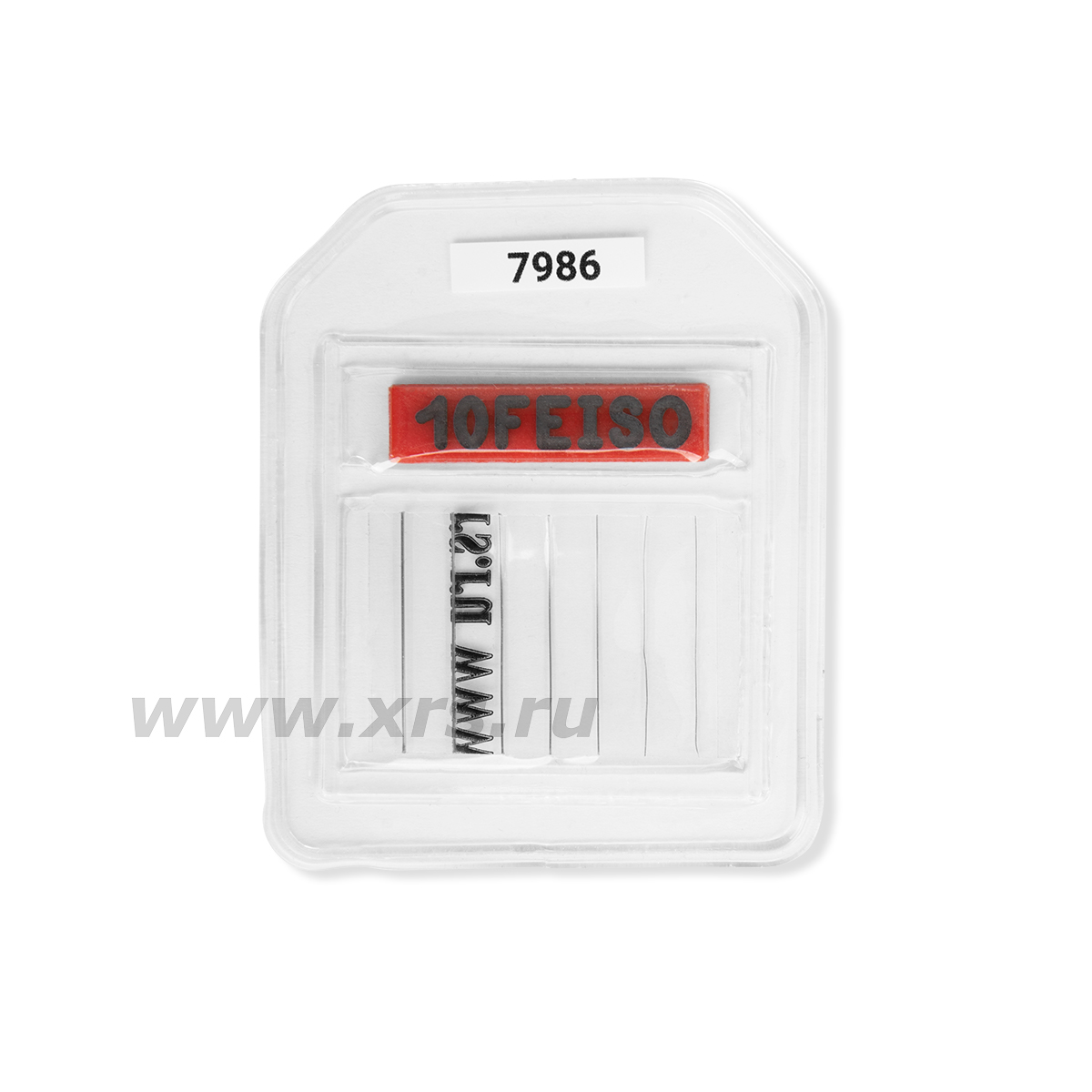

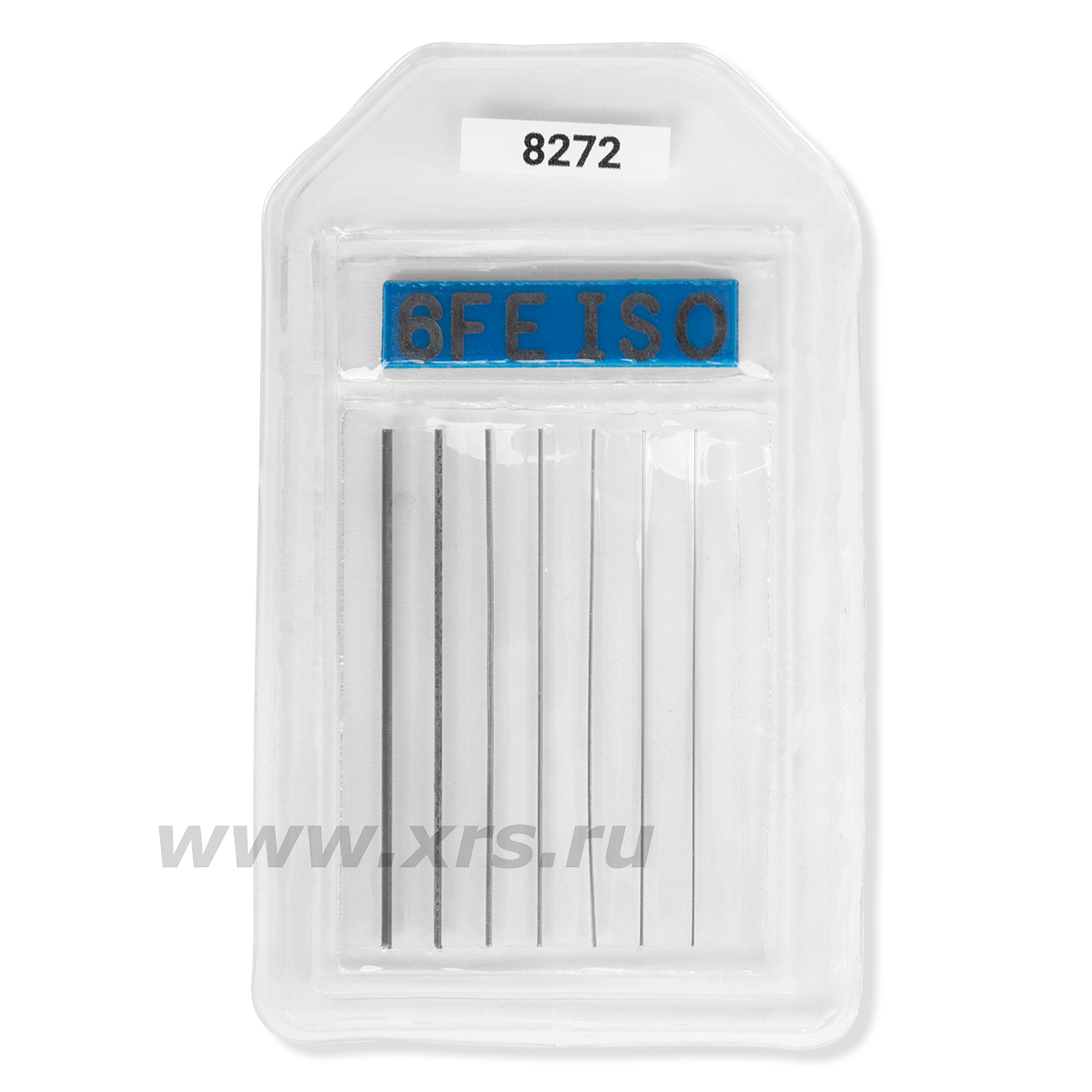

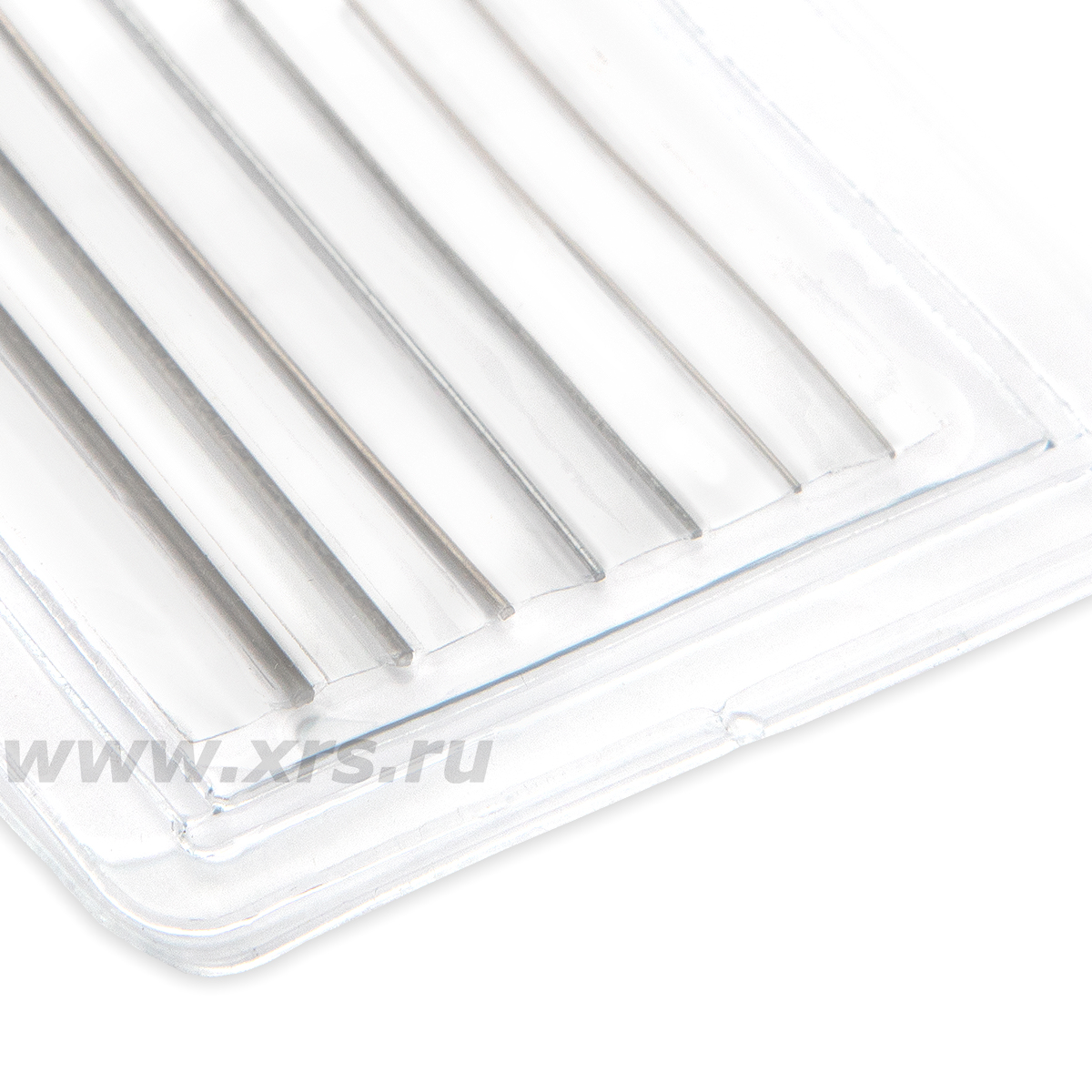

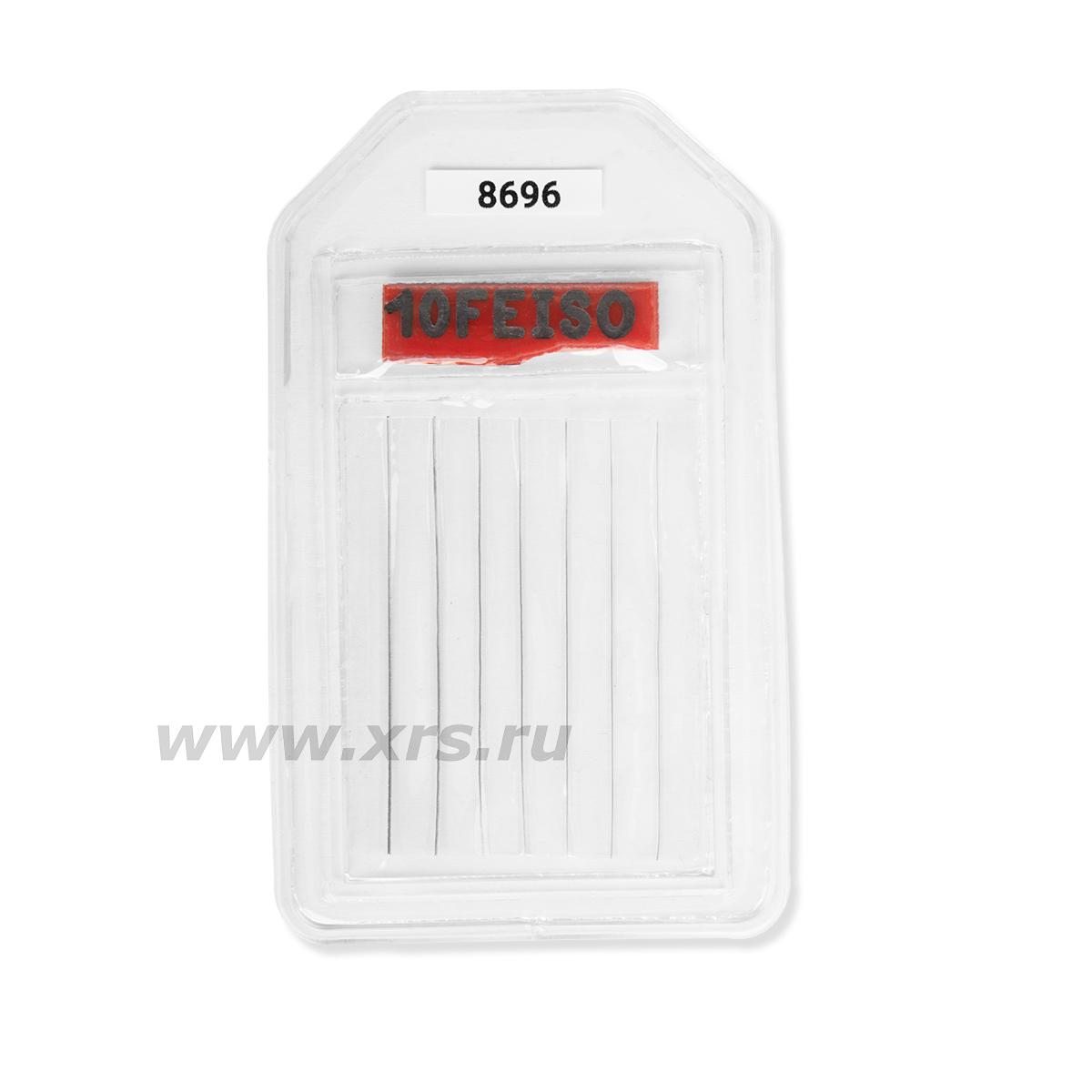

Эталоны представляют собой набор калиброванных металлических проволок различного диаметра, заключённых в оболочку из гибкого пластика. Набор проволок изготавливается из сплава на основе железа (Fe), алюминия (Al), меди (Cu), титана (Ti) или никеля (Ni), соответствующего материалу контролируемого объекта. В пластиковую оболочку заключены также свинцовые знаки, выполняющие функцию маркировки эталонов и позволяющие определить тип эталона на рентгеновском снимке при его расшифровке.

Маркировка эталонов чувствительности проволочных (EN ISO 19292-1):

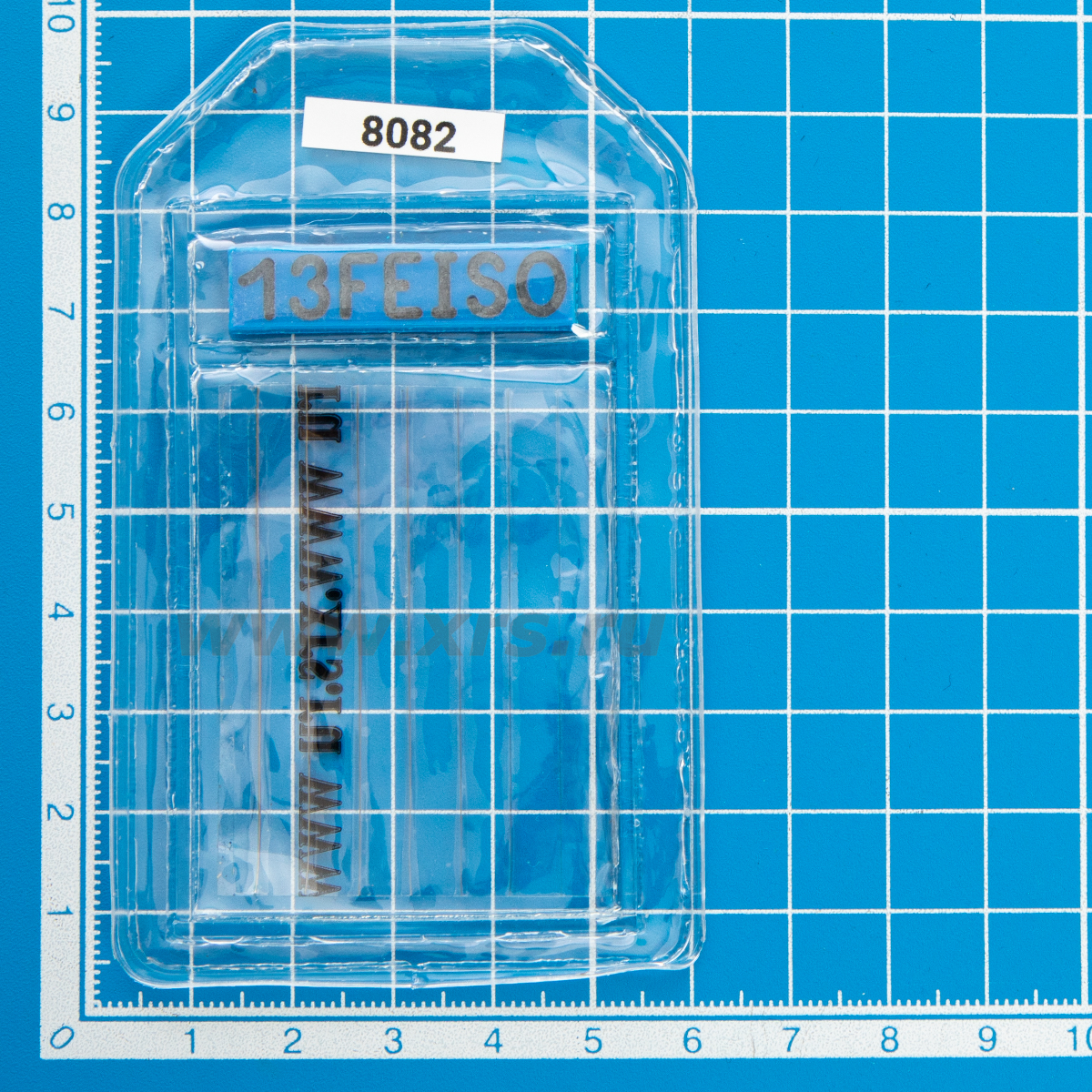

В верхней части каждого эталона располагается набор из 5–6 символов, где первые цифры обозначают толщину, следующие две буквы обозначают материал эталонов, а последние две (EN) — стандарт, по которому они изготовлены. Например, если потребуется железный эталон с проволоками небольшого диаметра, маркировка будет иметь следующий вид: 13 FE EN, где 13 — номер, определяющий размер проволок (чем больше число, тем тоньше провод); FE — обозначение железа (с лат. ferrum), а EN — европейский стандарт. Если же необходим относительно крупный медный провод, то нужно будет искать 6 CU EN, где 6 — обозначение размера, CU — медь (с лат. cuprum), а EN — обозначение европейского стандарта.

В отличие от канавочных эталонов чувствительности, проволочные не нуждаются в поверке. Их использование прекращается в случае повреждения пластиковой оболочки (чехла) или при обнаружении признаков коррозии металла на поверхности эталонов.

Также есть эталоны, произведённые в соответствии с российским государственным стандартом ГОСТ 7512-82 и американским ASTM E-747.

Тип контролируемого материала − Fe (сталь)
Наименование Длина эталона, мм Аналог по ГОСТ 7512-75 эталон № Диаметры проволок, мм

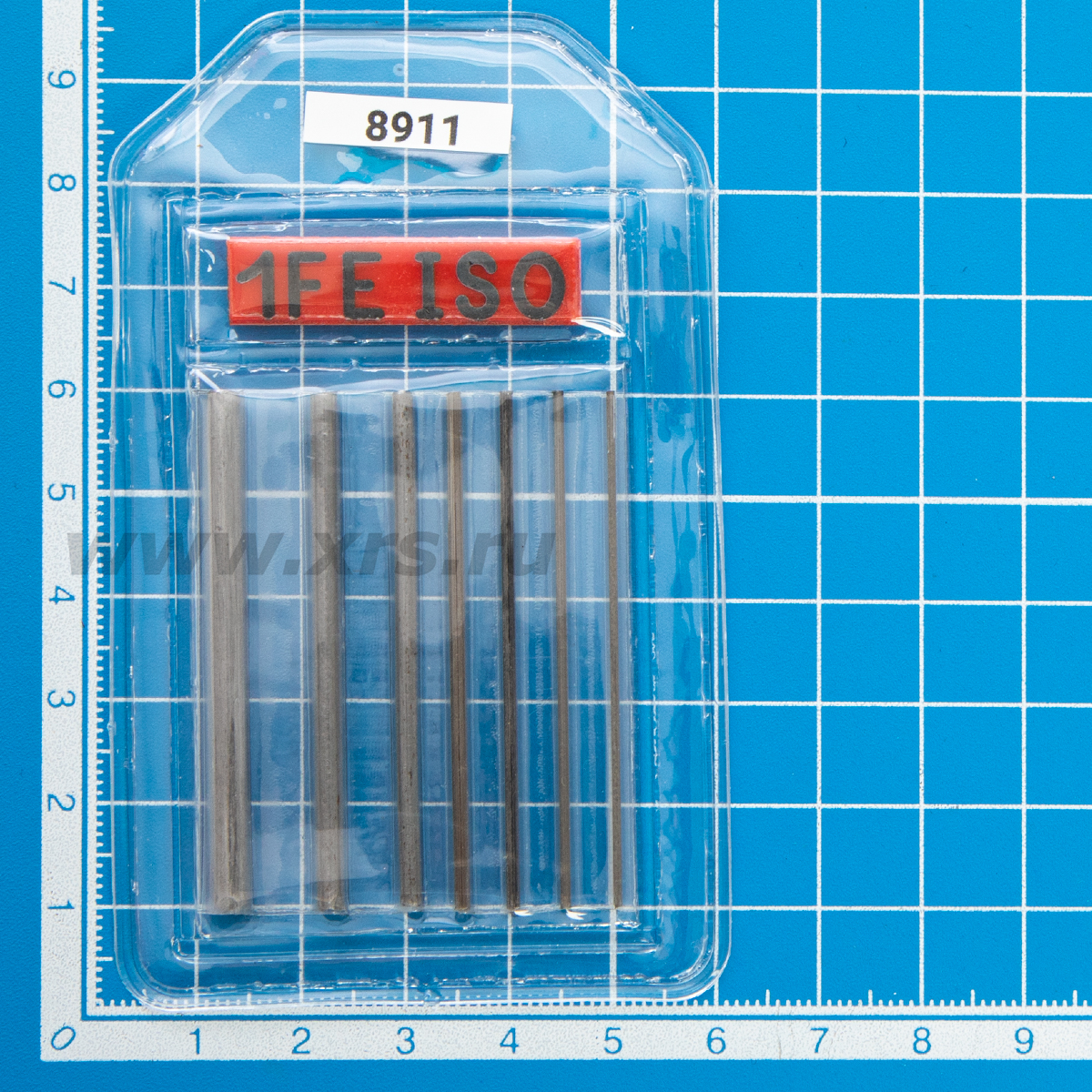

EN 462-W1 50,00 14 0,8-3,2

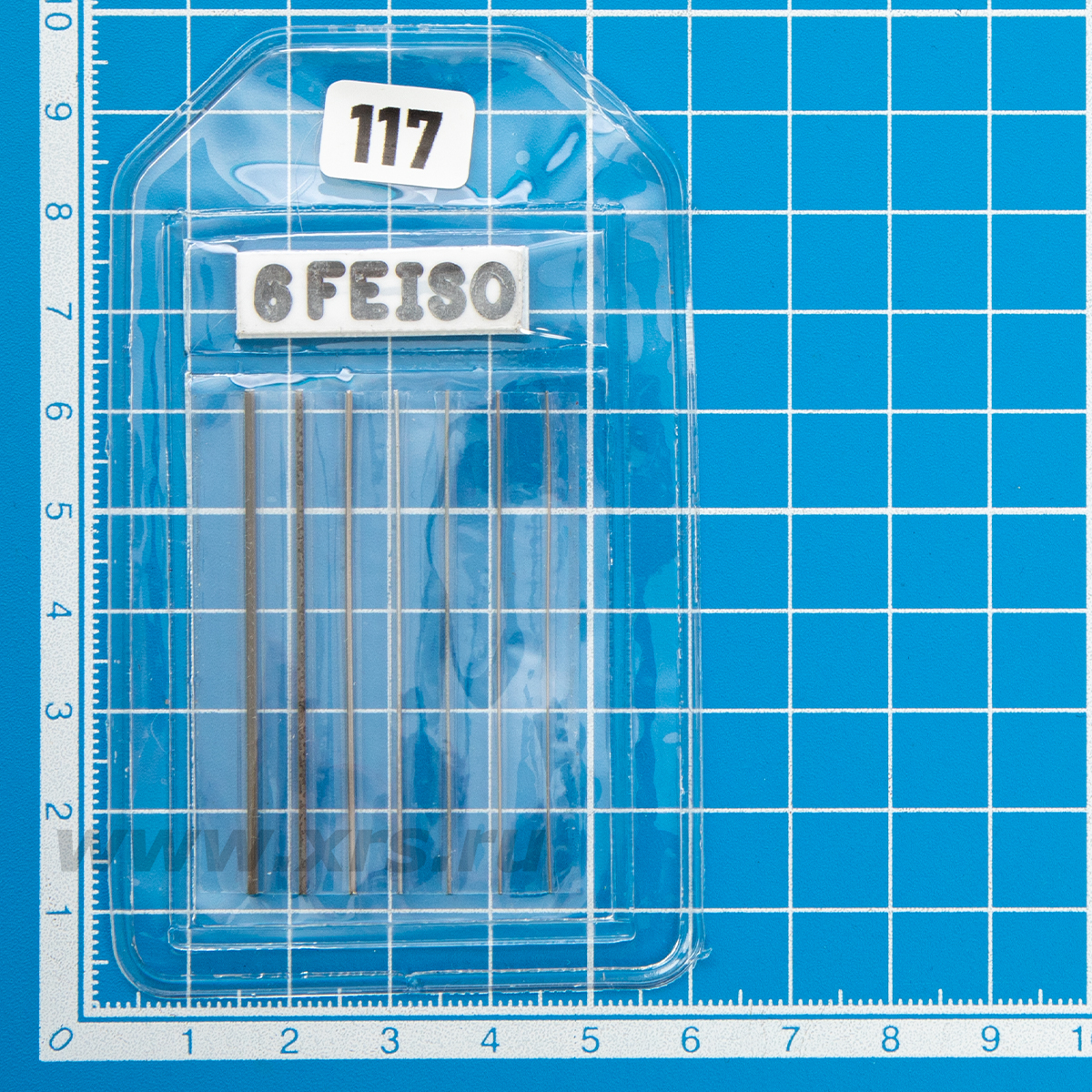

EN 462-W6 50,00 13 0,25-1,0

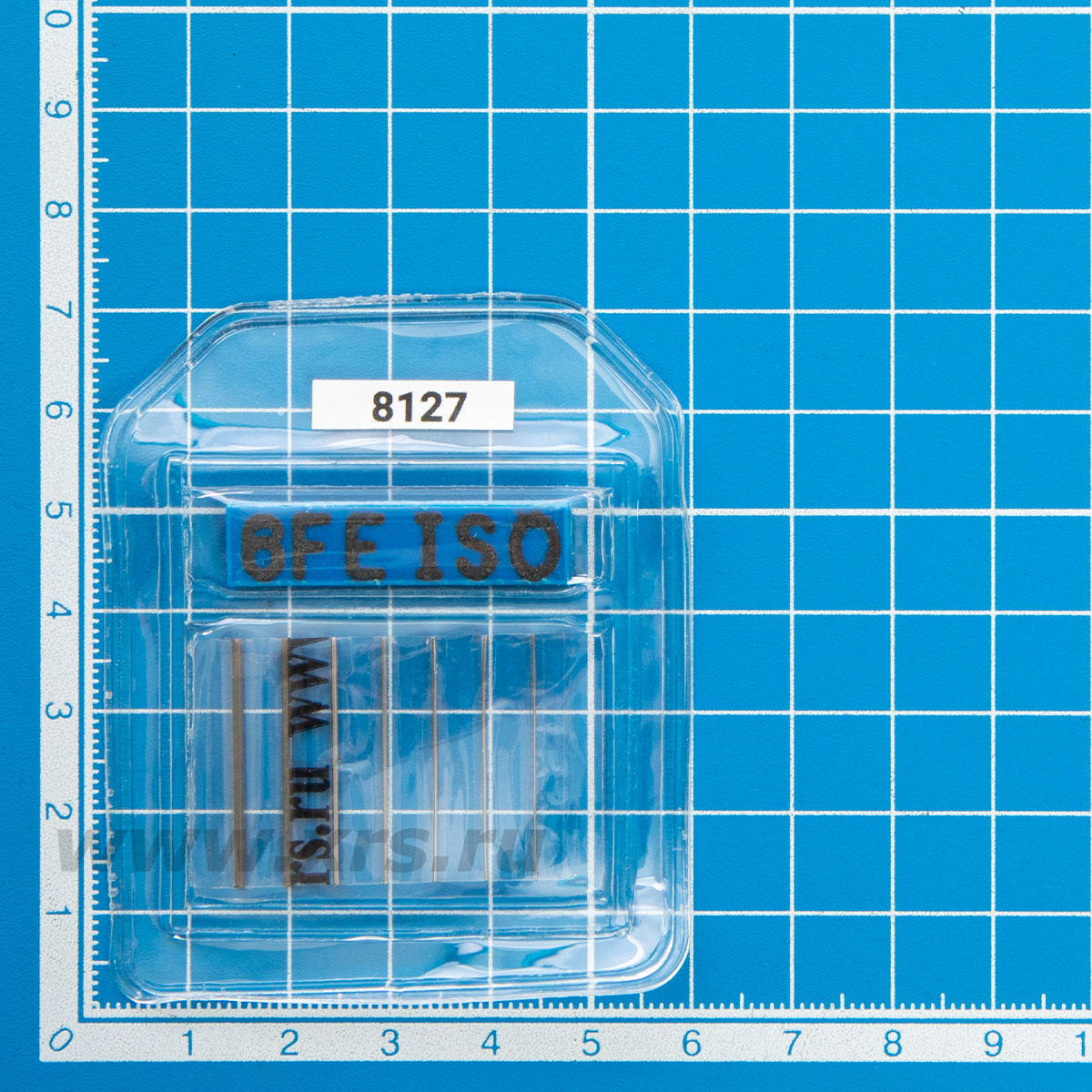

EN 462-W6 25,00 13 0,25-1,0

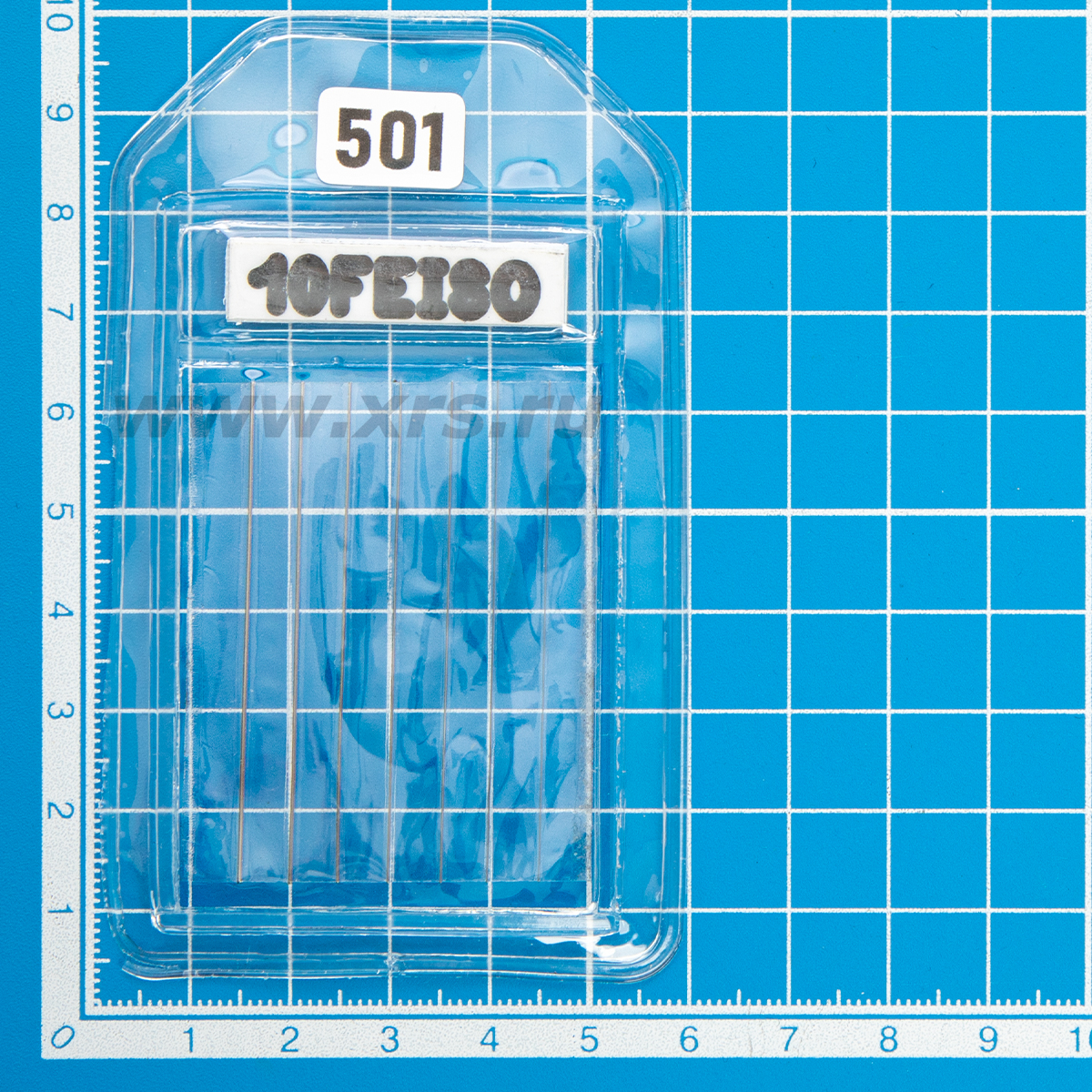

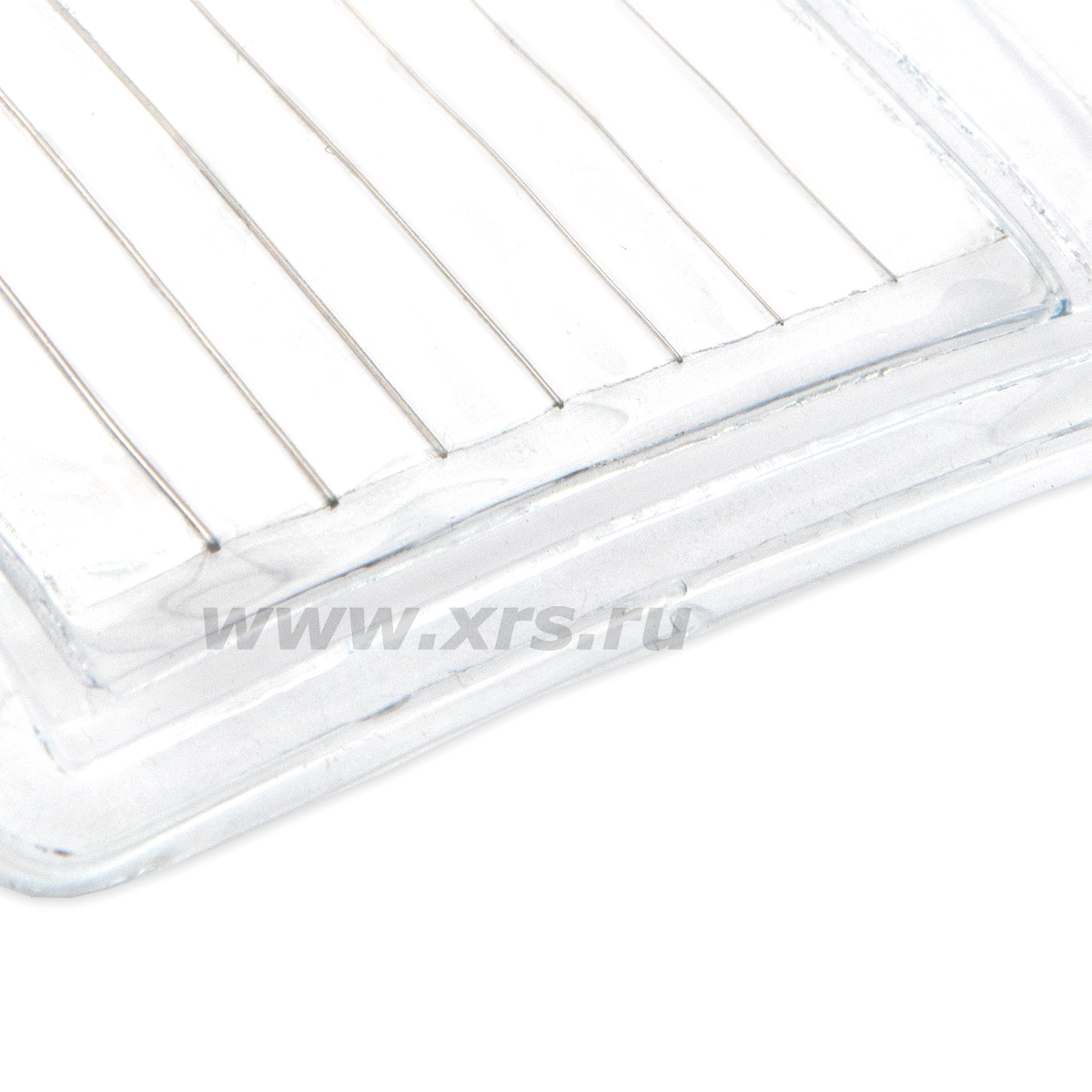

EN 462-W10 50,00 12 0,1-0,4

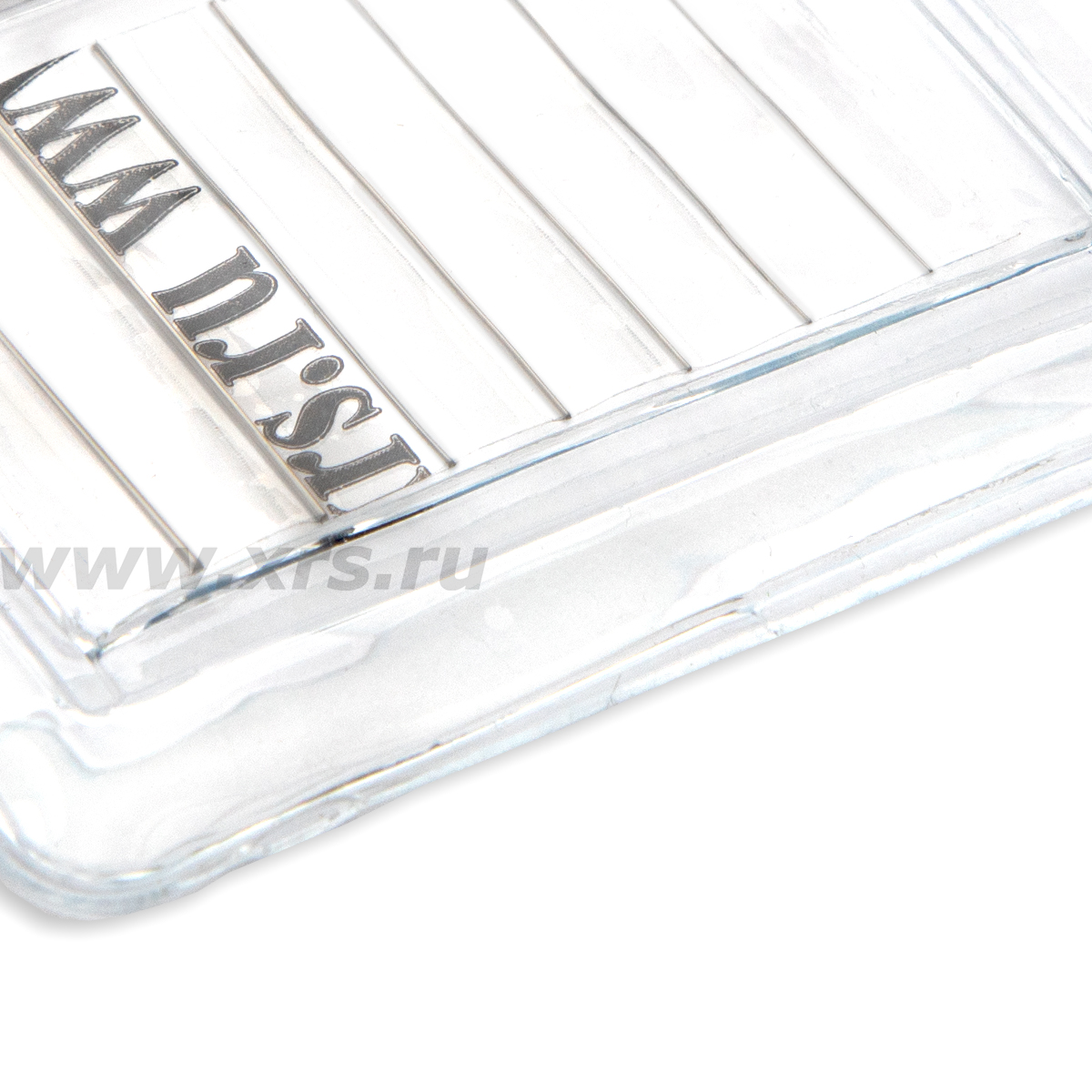

EN 462-W10 25,00 12 0,1-0,4

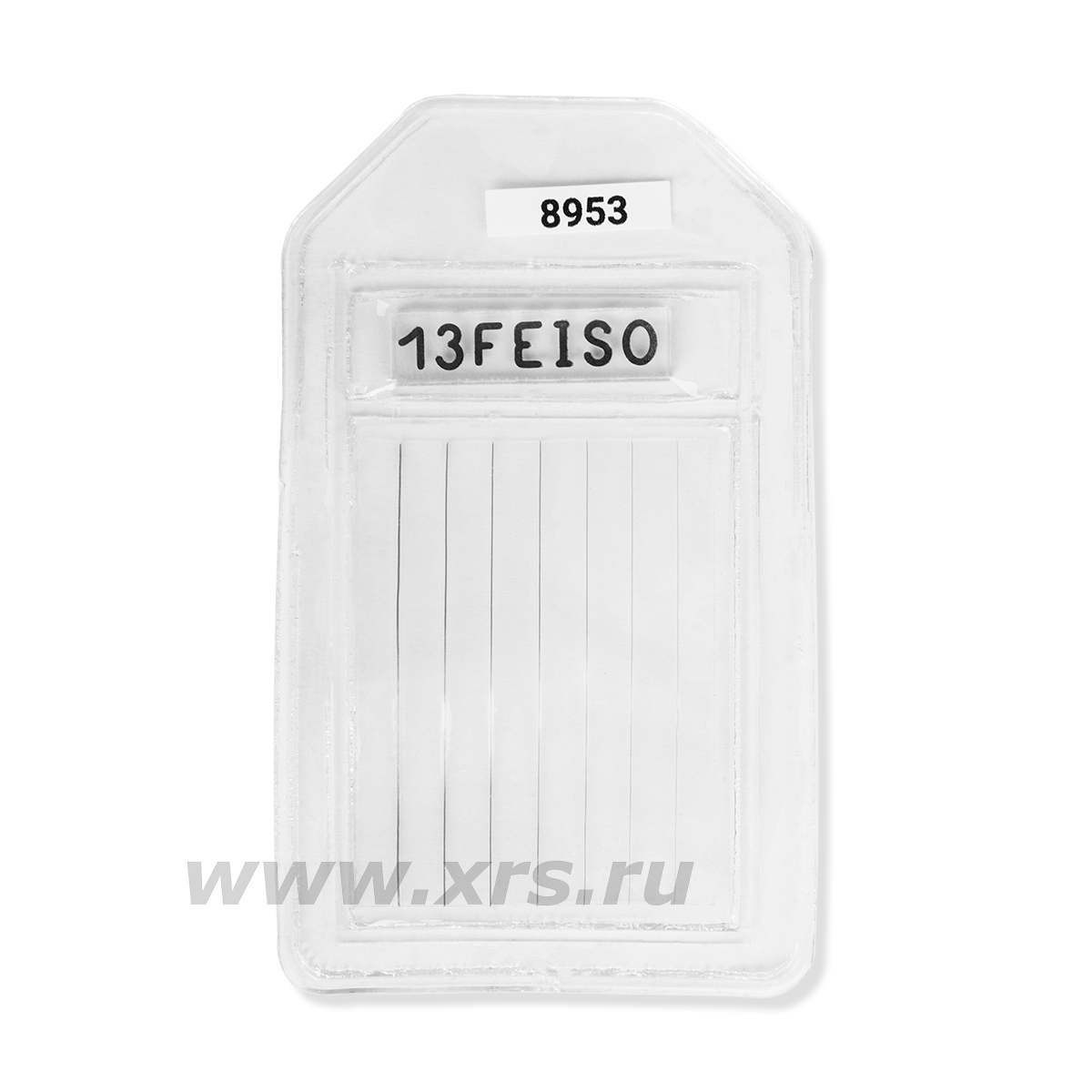

EN 462-W13 50,00 11 0,05-0,2

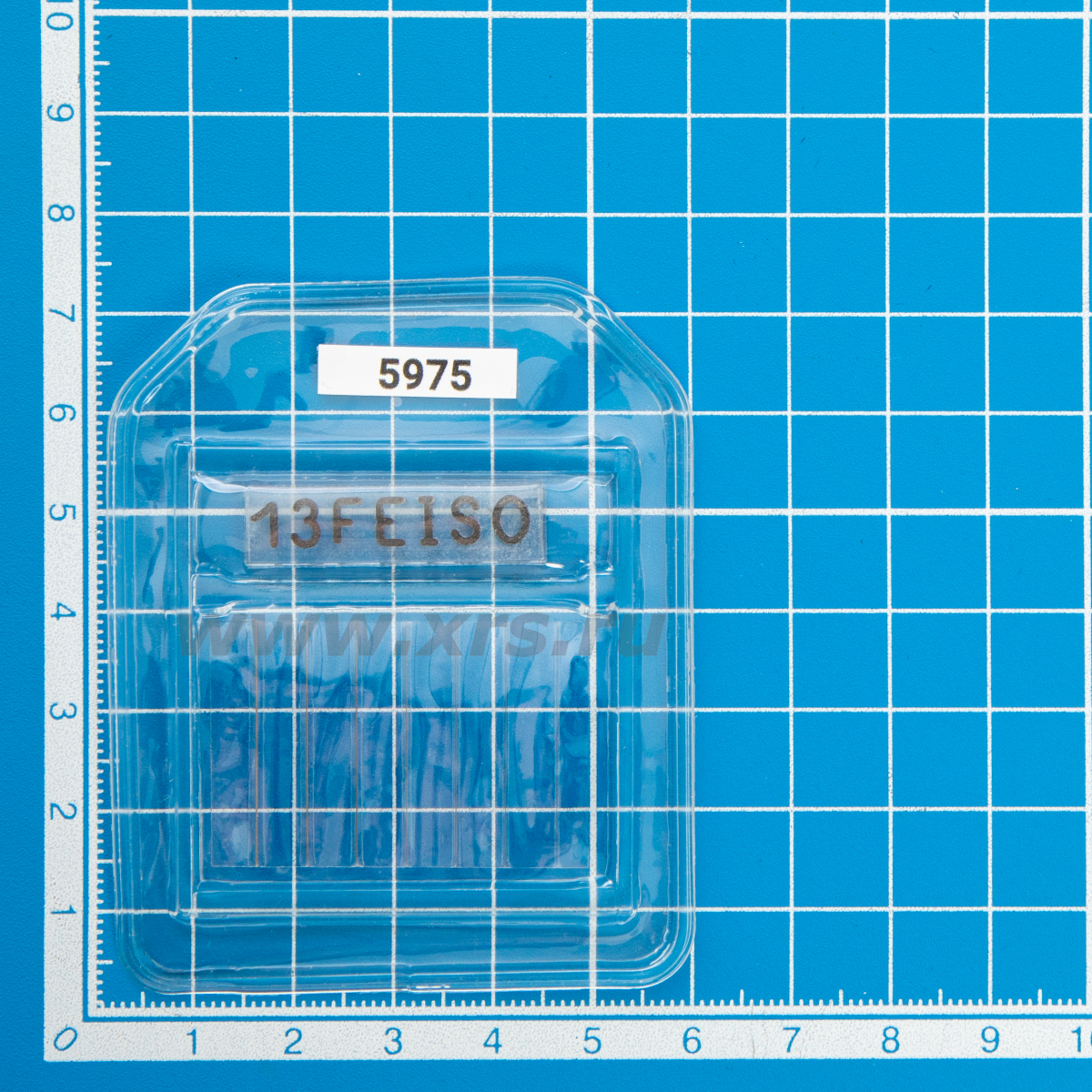

EN 462-W13 25,00 11 0,05-0,2
Тип контролируемого материала − Al (алюминий)
Наименование Длина эталона, мм Аналог по ГОСТ 7512-75 эталон № Диаметры проволок, мм
EN 462-W1 50,00 24 0,8-3,2
EN 462-W6 50,00 23 0,25-1,0
EN 462-W6 25,00 23 0,25-1,0
EN 462-W10 50,00 22 0,1-0,4
EN 462-W10 25,00 22 0,1-0,4
EN 462-W13 50,00 21 0,05-0,2
EN 462-W13 25,00 21 0,05-0,2
Тип контролируемого материала − Ti (титан)
Наименование Длина эталона, мм Аналог по ГОСТ 7512-75 эталон № Диаметры проволок, мм
EN-462-W6 50,00 33 0,25-1,0
EN-462-W10 50,00 32 0,1-0,4
EN-462-W10 25,00 32 0,1-0,4
EN 462-W13 50,00 31 0,05-0,2
EN 462-W13 25,00 31 0,05-0,2
Тип контролируемого материала − Cu (медь)
Наименование Длина эталона, мм Аналог по ГОСТ 7512-75 эталон № Диаметры проволок, мм
EN 462-W1 50,00 44 0,8-3,2
EN 462-W6 50,00 43 0,25-1,0
EN 462-W6 25,00 43 0,25-1,0
EN 462-W10 50,00 42 0,1-0,4
EN 462-W10 25,00 42 0,1-0,4
EN 462-W13 50,00 41 0,05-0,2
EN 462-W13 25,00 41 0,05-0,2
