Двухпроволочные эталоны качества изображения Duplex IQI Kowotest
Двухпроволочный эталон качества изображения используется в радиографии для оценки нерезкости изображения (пленка и цифровое изображение) в соответствии с ISO 19232-5 и ASTM E2002, а также для определения базового пространственного разрешения цифровых изображений в соответствии с EN 13068, ISO 16371-1, ISO 17636-2 и ASTM E2597.
Эталон изготовлен из жесткого прозрачного пластика внутри которого размещены пары проволок. Расстояние между проволоками в паре равно их диаметру, от пары к паре диаметр и расстояние между проволоками уменьшается.

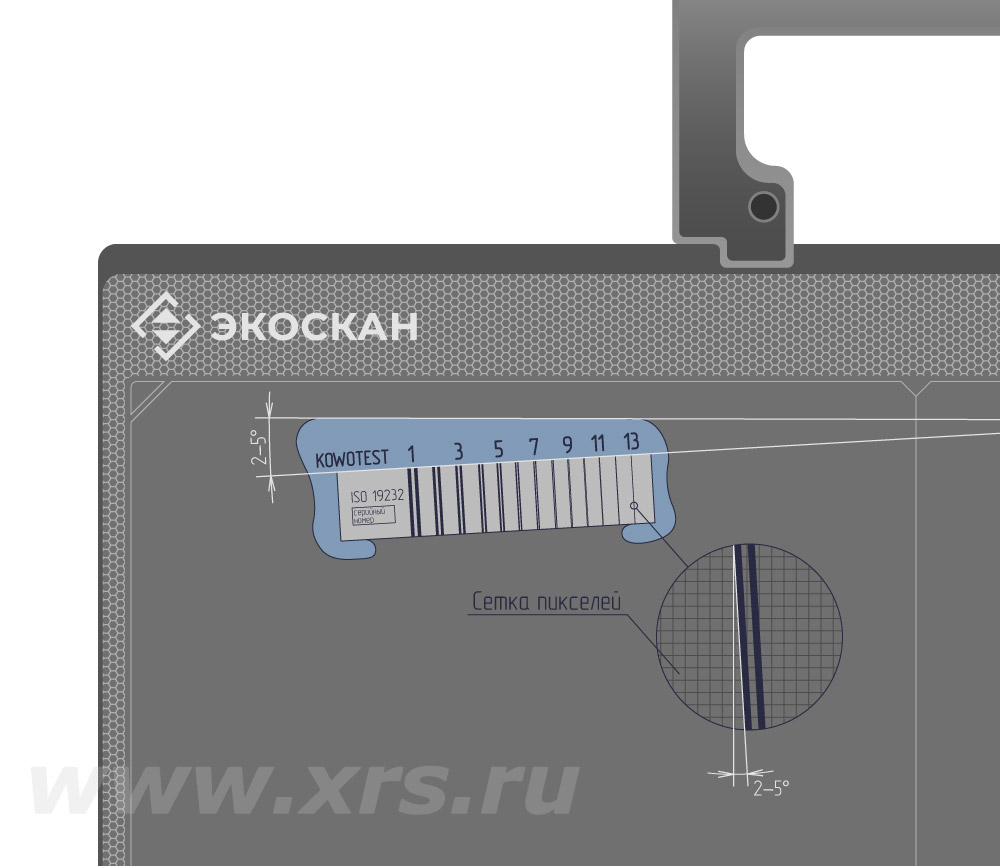

Для оценки базового пространственного разрешения детектора эталон должен располагаться непосредственного на его поверхности. Согласно ГОСТ ISO 17636-2 (п. 6.7; приложение С) и ASTM E2597 (п. 7.7.1) эталон должен быть установлен таким образом, чтобы проволоки не накладывались на сетку пикселей детектора, а располагались по отношению к ней под углом 2–5°. Для этого используется позиционирующая скоба из пластика, которая поставляется в комплекте с эталоном (рис. ниже). На скобу также нанесены свинцовые цифры, соответствующие номеру нечетных пар проволок, что облегчает их идентификацию на полученном снимке.
Двухпроволочный эталон Duplex IQI Kowotest выпускается в трех модификациях:
- IQI-D13 — базовая версия из 13 пар проволок для детекторов с шагом пикселя 50 мкм и более.

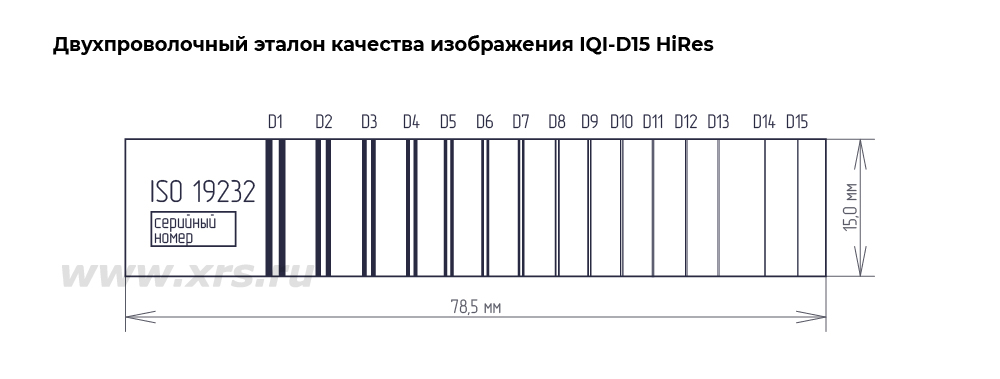

- IQI-D15 HiRes — версия для детекторов с шагом пикселя 32 мкм и более, имеет две дополнительные пары проволок D14 и D15. Предназначена для систем с высокой чувствительностью контроля, где необходимо обеспечить базовое пространственное разрешение изображения от 32 мкм и более, а значение нерезкости — от 0,06.
- IQI-D17 UHiRes HR4 — версия для детекторов с шагом пикселя 20 мкм и более. Включает в себя 14 пар проволок с D4 по D17. Предназначена для систем с высокой чувствительностью контроля, где необходимо обеспечить базовое пространственное разрешение изображения от 20 мкм и более, а значение нерезкости — от 0,04.
Номер пары проволок |
Эталон |
Материал |
Диаметр проволок в паре и расстояние между ними, мм |
Значение нерезкости |
IQI-D13 |
IQI-D15 HiRes |
IQI-D17 UHiRes HR4 |
D1 |
+ |
+ |
|
вольфрам |
0,800 |
1,60 |
D2 |
+ |
+ |
|
вольфрам |
0,630 |
1,26 |
D3 |
+ |
+ |
|
вольфрам |
0,500 |
1,00 |
D4 |
+ |
+ |
+ |
платина |
0,400 |
0,80 |
D5 |
+ |
+ |
+ |
платина |
0,320 |
0,64 |
D6 |
+ |
+ |
+ |
платина |
0,250 |
0,50 |
D7 |
+ |
+ |
+ |
платина |
0,200 |
0,40 |
D8 |
+ |
+ |
+ |
платина |
0,160 |
0,32 |
D9 |
+ |
+ |
+ |
платина |
0,130 |
0,26 |
D10 |
+ |
+ |
+ |
платина |
0,100 |
0,20 |
D11 |
+ |
+ |
+ |
платина |
0,080 |
0,16 |
D12 |
+ |
+ |
+ |
платина |
0,063 |
0,13 |
D13 |
+ |
+ |
+ |
платина |
0,050 |
0,10 |
D14 |
|
+ |
+ |
платина |
0,040 |
0,08 |
D15 |
|
+ |
+ |
платина |
0,032 |
0,06 |
D16 |
|
|
+ |
платина |
0,025 |
0,05 |
D17 |
|
|
+ |
платина |
0,020 |
0,04 |
Наименование |
Количество |
Двухпроволочный эталон Duplex IQI Kowotest |
1 шт. |
Скоба для позиционирования эталона |
1 шт. |
Деревянный футляр |
1 шт. |
Паспорт |
1 экз. |
Сертификат испытаний «Test Certificate» (от производителя) |
1 экз. |
Декларация о соответствии «EC Declaration of Conformity according to ISO/IEC 17050-1/-2:2004» (от производителя) |
1 экз. |
Краткая инструкция «Short Instruction» (от производителя) |
1 экз. |
