Аппаратно-программный комплекс цифровой радиографии АРВИКОН

Новинка!
Аппаратно-программный комплекс цифровой радиографии АРВИКОН

Способы получения:

Самовывоз - 1 день

Доставка до ТК - 1-2 дня

Доставка по адресу - по запросу

Назначение

Портативный аппаратно-программный комплекс прямой цифровой радиографии «АРВИКОН» предназначен для проведения неразрушающего контроля коррозии технологических трубопроводов и конструкций, находящихся в режиме эксплуатации, в том числе в условиях наличия нефтепродукта внутри объекта контроля.

Основные преимущества

  • Мобильность — небольшой вес оборудования упрощает работу с труднодоступными объектами контроля;
  • Автономность — все электронные компоненты комплекса имеют автономное аккумуляторное питание, обеспечивающее до 8 часов бесперебойной работы;
  • Оперативность — быстрое получение рентгеновского снимка сразу после окончания экспозиции, оценка и расшифровка полученного изображения на месте проведения контроля;
  • Экономичность — отсутствие затрат на расходные материалы, существенная экономия ресурса рентгеновского аппарата и сокращение общих норм времени на проведение контроля позволяют значительно сократить общую стоимость работ.
  • Высокая чувствительность контроля — современные технологии изготовления плоско-панельных детекторов позволяют получать качественные изображения даже при большой радиационной толщине исследуемого изделия.

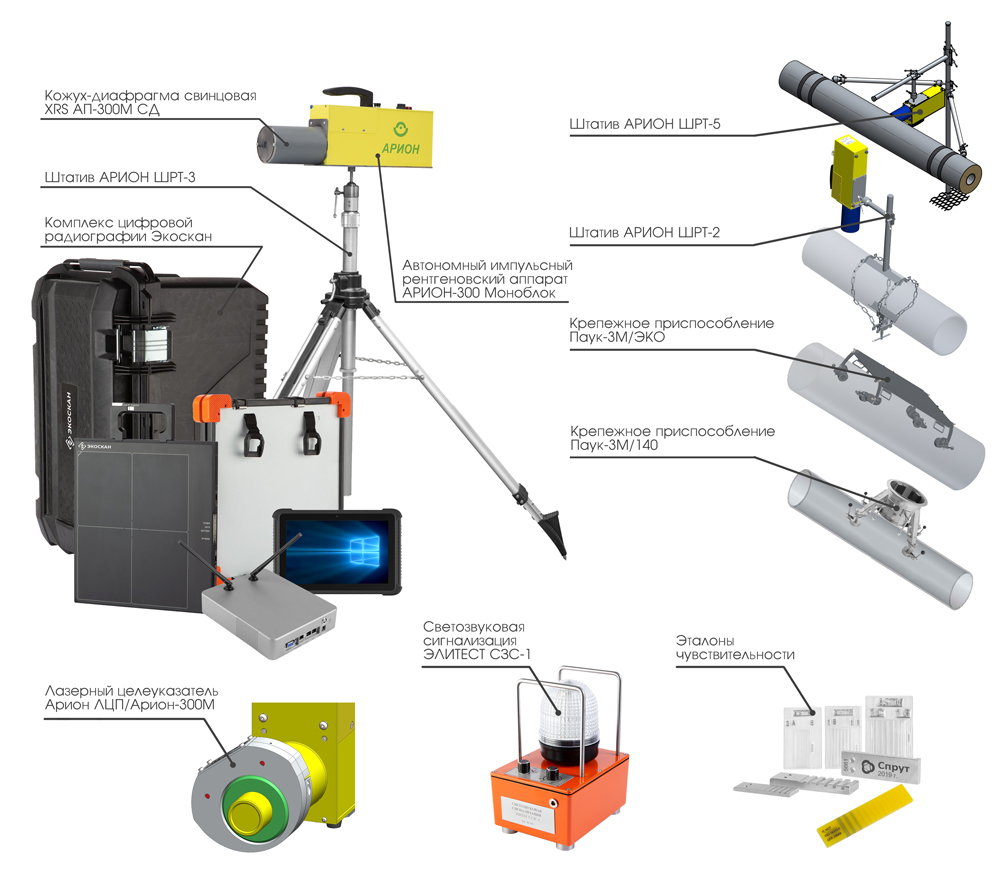

Описание составных элементов

1. Автономный импульсный рентгеновский аппарат АРИОН-300 Моноблок

В комплексе «АРВИКОН» применяется легкий, компактный и простой в управлении импульсный рентгеновский аппарат АРИОН-300 Моноблок. Моноблок предназначен для эксплуатации в полевых условиях, а также в условиях заводских цехов и лабораторий, когда требуется проведение радиографического контроля труднодоступных мест.

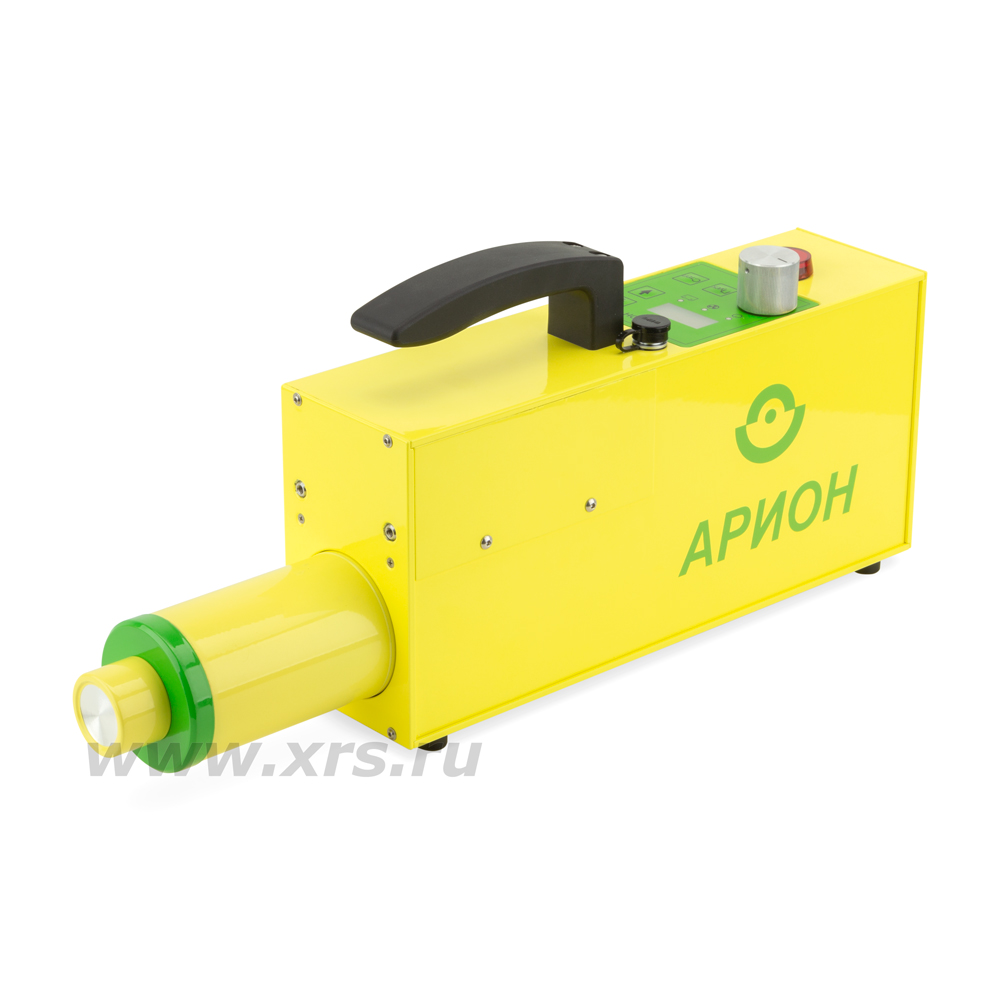

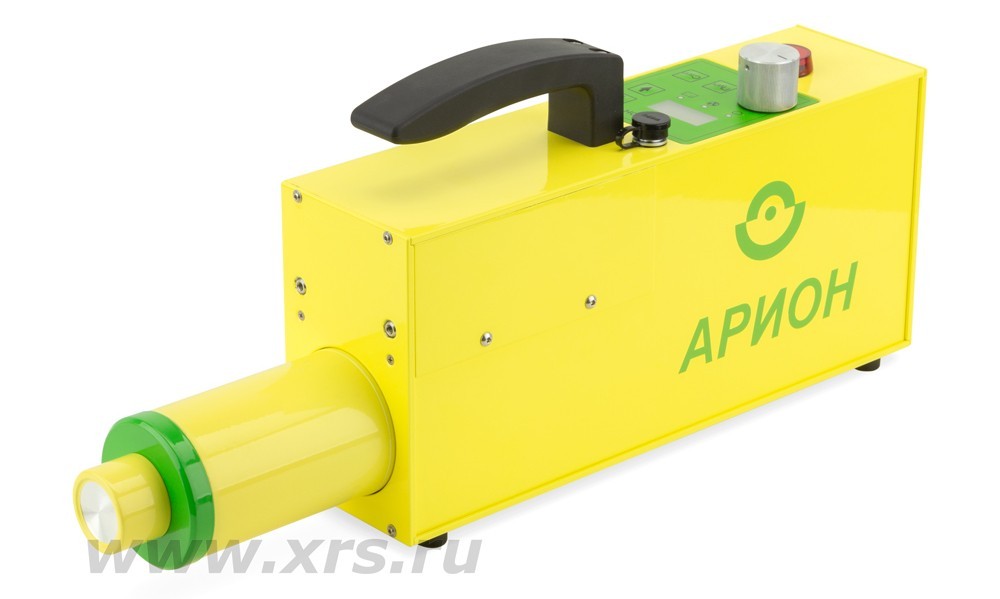

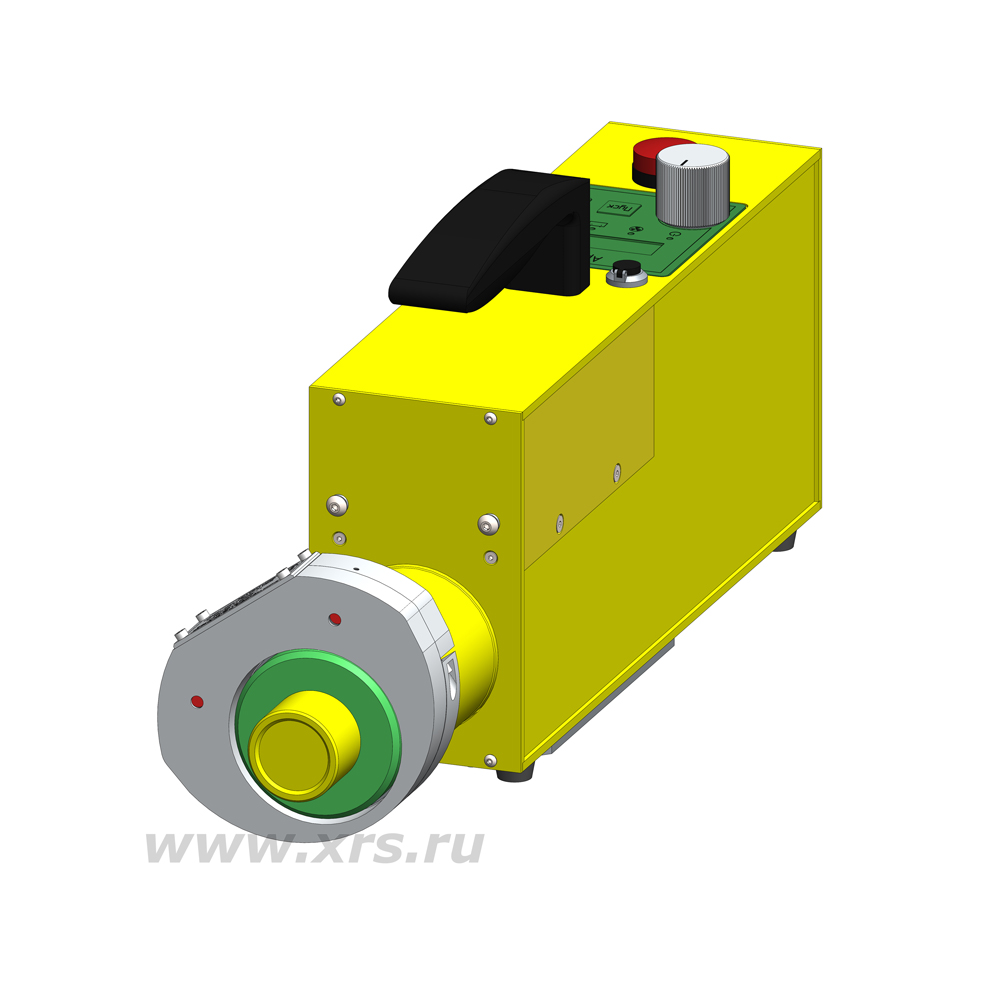

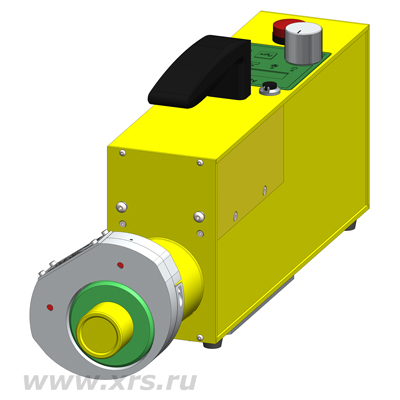

 Импульсный рентгеновский аппарат АРИОН-300 Моноблок

Основным элементом данного рентгеновского аппарата является высоковольтный блок, генерирующий импульсное рентгеновское излучение (генератор высоковольтных импульсов), внутри которого в качестве высоковольтной изоляции между токопроводящими конструктивными элементами используется электроизоляционный газ.

Благодаря такой конструкции аппарат существенно легче, чем соразмерные по мощности устройства с масляной изоляцией, при этом газовая изоляция более устойчива к «старению» и не теряет со временем своих свойств.

2. Кожух-диафрагма свинцовая XRS АП-300М СД

Предназначена для перекрытия первичного рентгеновского излучения, направленного за пределы границ объекта контроля, и формирования апертурой диафрагмы направленного рабочего пучка фотонов с заданным телесным углом.

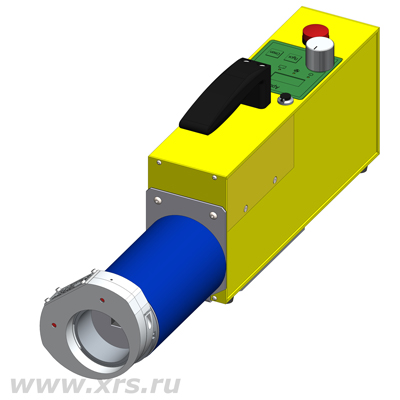

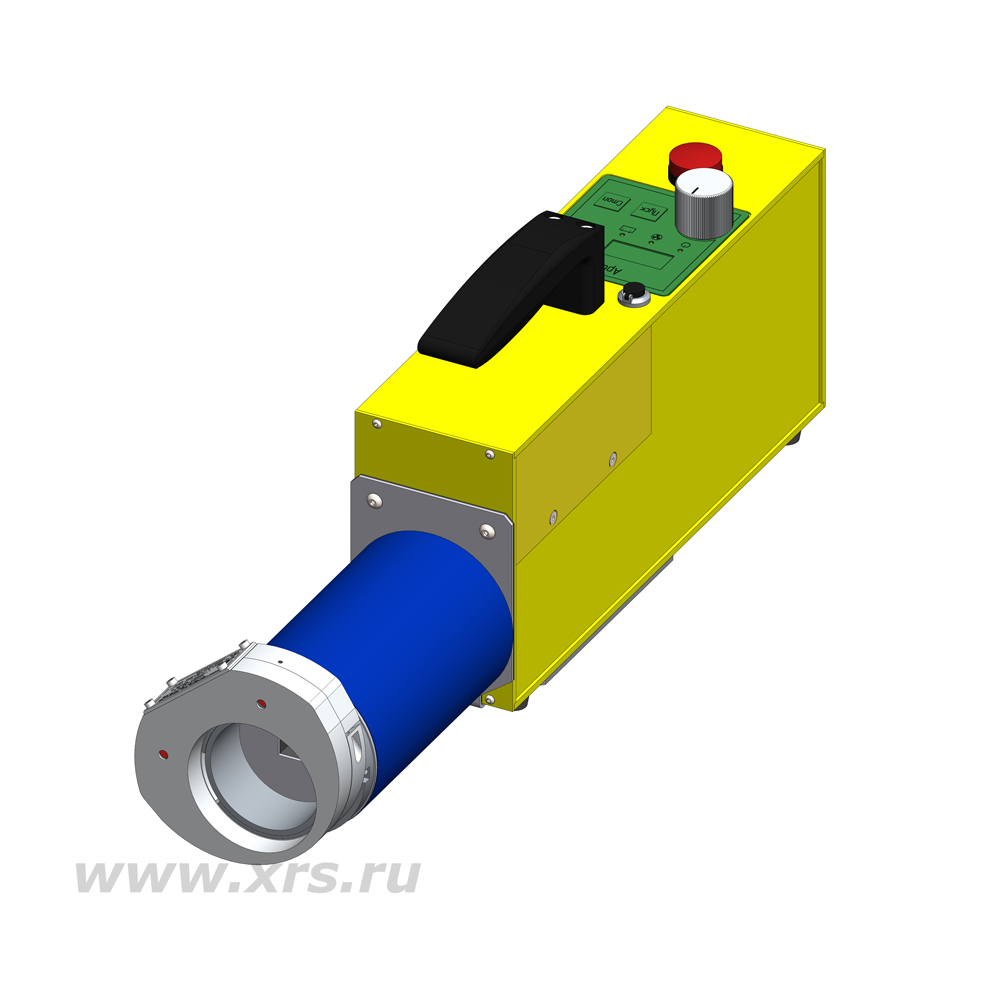

 Кожух-диафрагма свинцовая XRS АП-300М-20/16 СД для АРИОН-300М

Использование свинцового кожуха диафрагмы при проведении радиографического контроля промышленных трубопроводов значительно уменьшает область распространения отраженного и рассеянного излучений, формируя необходимый телесный угол рентгеновских лучей, тем самым способствуя повышению качества снимка. Ослабление неиспользуемого ионизирующего излучения является также дополнительной мерой по обеспечению радиационной безопасности персонала.

Конструкция кожуха позволяет использовать сменные свинцовые диафрагмы. Кожух-диафрагма устанавливается на тубус излучателя рентгеновского аппарата и жёстко фиксируется на корпусе аппарата.

3. Плоскопанельный детектор ЭКОСКАН, промышленный планшетный компьютер с программным обеспечением Стражник

 Плоскопанельный детектор ЭКОСКАН и планшет с установленным ПО Стражник

Плоскопанельный рентгеновский детектор ЭКОСКАН применяется для контроля технологических объектов методом прямой цифровой радиографии. Детектор адаптирован для работы с импульсными рентгеновскими аппаратами. В корпусе детектора ЭКОСКАН установлены: сменная батарея питания, блок энергонезависимой памяти, блок беспроводной связи, разъём передачи данных и разъём проводного питания.

После экспозиции изображение передается для обработки на промышленный планшетный компьютер.

Программное обеспечение Стражник обладает следующими особенностями:

  • функция калибровки детектора позволяет получить оптимальный результат в широком диапазоне параметров экспозиции;
  • широкий измерительный функционал (измерение интенсивности в любой точке изображения, линейных размеров дефектов, расстояния между дефектами, вычисление площади дефектов, измерение толщины металла в любой точке изображения);
  • создание отчетов по шаблону пользователя;
  • соответствие стандарту DICONDE (сохранение вместе со снимком служебной информации: материал, толщина, диаметр трубы, номер шва, параметры экспозиции, дата, время и географические координаты места съемки, зашифрованная контрольная сумма — если файл был изменен или был создан на другом устройстве, это отображается спецсимволом на изображении).

4. Штативы и приспособления для позиционирования рентгеновского аппарата относительно объекта контроля

Штатив АРИОН ШРТ-2

Штатив трубный цепной усиленный АРИОН ШРТ-2 предназначен для крепления рентгеновского аппарата на трубе без изоляции. Конструкция штатива позволяет регулировать фокусное расстояние и располагать источник излучения в различных пространственных положениях относительно объекта контроля.

 Штатив АРИОН ШРТ-2 с р/а АРИОН-300 Моноблок на объекте контроля
Штатив АРИОН ШРТ-3

Треножный штатив АРИОН ШРТ-3 предназначен для позиционирования рентгеновского аппарата относительно объекта контроля. Конструкция штатива представляет собой складную треногу с элевационным механизмом и шаровой головкой, соединенной с держателем для рентгеновского аппарата.
Телескопические алюминиевые ноги штатива позволяют осуществлять регулировку положения рентгеновского аппарата по высоте. Штатив АРИОН ШРТ-3

Штатив АРИОН ШРТ-5

Штатив АРИОН ШРТ-5 предназначен для позиционирования рентгеновского аппарата при контроле труб без демонтажа изоляции. Конструкция штатива исключает смятие изоляции при его установке и обеспечивает широкий диапазон вариантов установки оборудования на эстакадах и в стеснённых условиях при плотном расположении технологических трубопроводов. Быстро-разборные элементы штатива удобны для его монтажа и переноски.

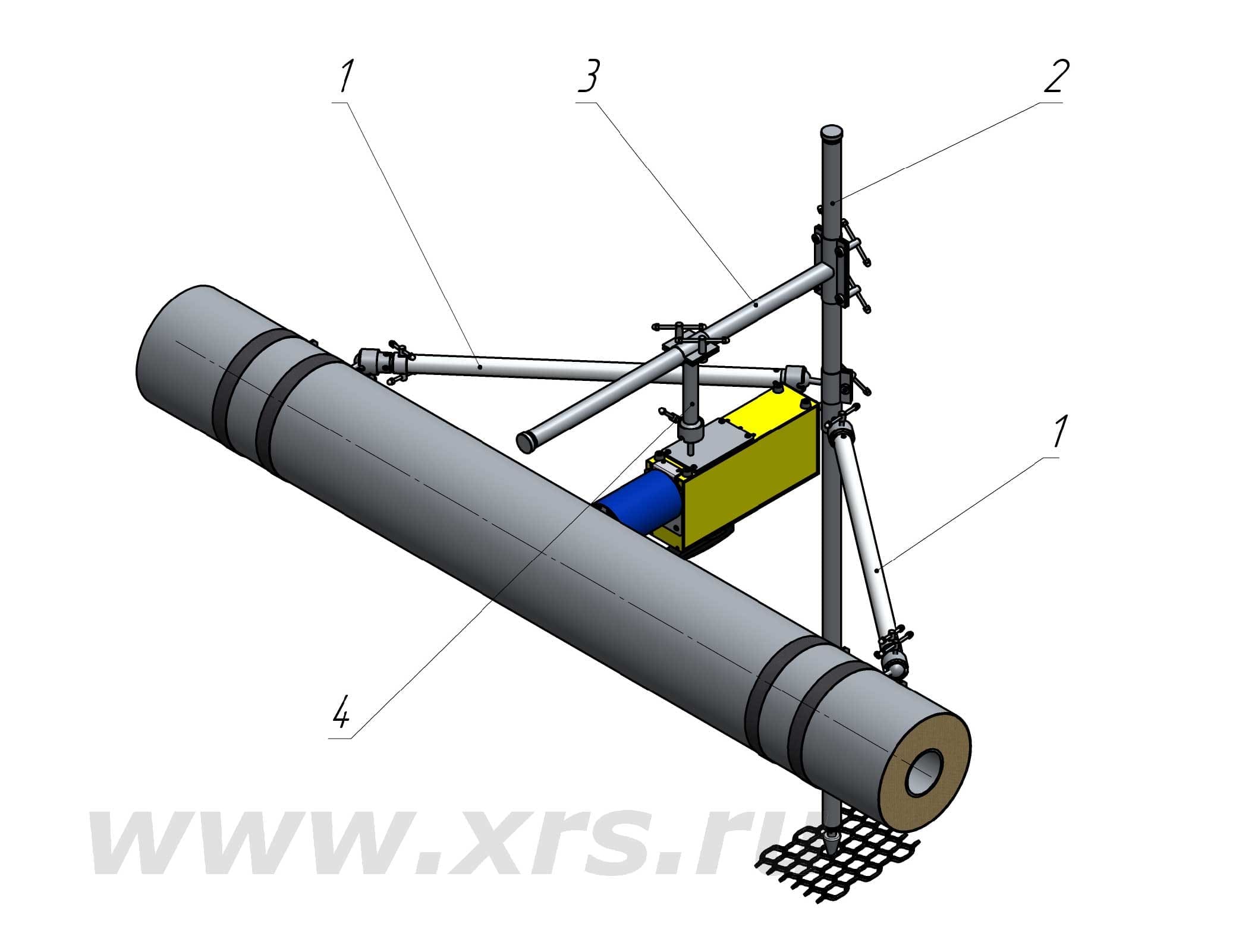

 Штатив АРИОН ШРТ-5

1 — фиксирующие упоры;
2 — вертикальная стойка штатива;
3 — стрела позиционирования рентгеновского аппарата;
4 — кронштейн крепления рентгеновского аппарата.

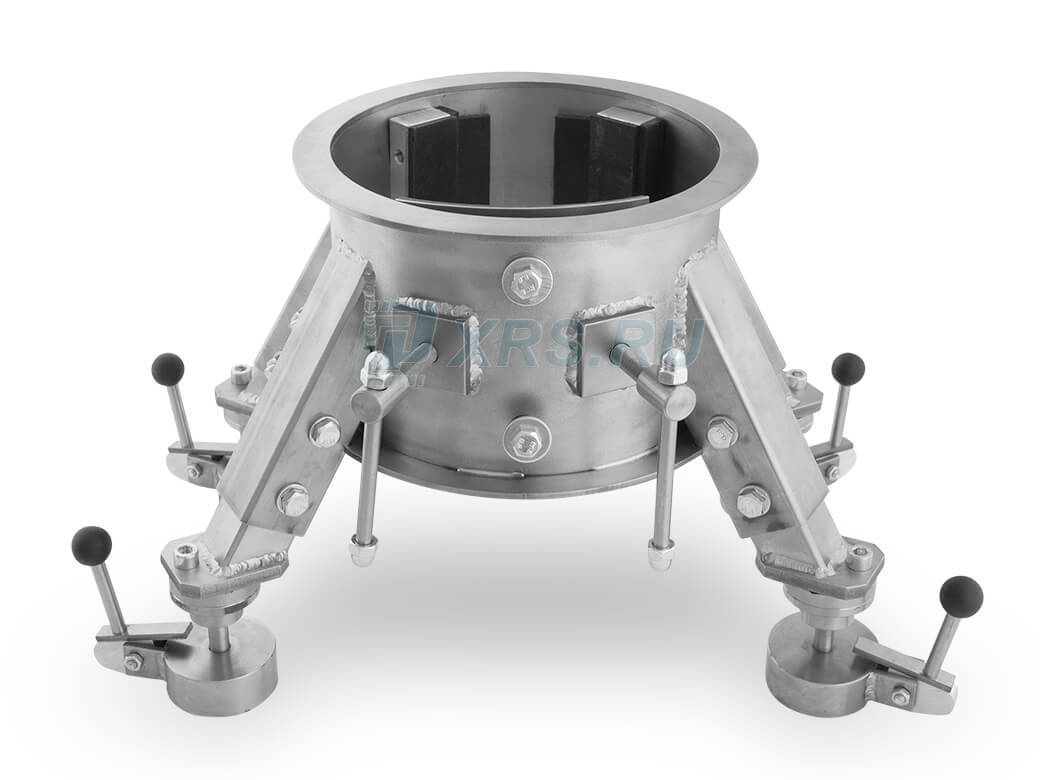

Крепежное приспособление Паук-3М/А300

Крепежное приспособление Паук-3М/А300 имеет усиленную конструкцию, позволяющую надёжно крепить на объектах контроля из ферромагнитных сталей портативный рентгеновский аппарат АРИОН-300 Моноблок с установленной на нём свинцовой кожух-диафрагмой.

Эксцентриковый механизм в конструкции магнитных держателей даёт возможность предварительно разрывать магнитную цепь при снятии крепежного приспособления с объекта контроля

 Паук 3М/А300

5. Приспособления для установки детектора на объекте контроля

Защитный чехол

Для позиционирования детектирующего блока и для его защиты от механического воздействия используется специальный защитный чехол. Конструкция чехла обеспечивает демпфирующий эффект от возможных ударов при размещении детектора на объекте контроля. Детектор в чехле может быть закреплён с помощью ремней, которые либо охватывают объект, либо растягиваются на специальных магнитных креплениях.

 Защитный чехол для плоскопанельного детектора ЭКОСКАН

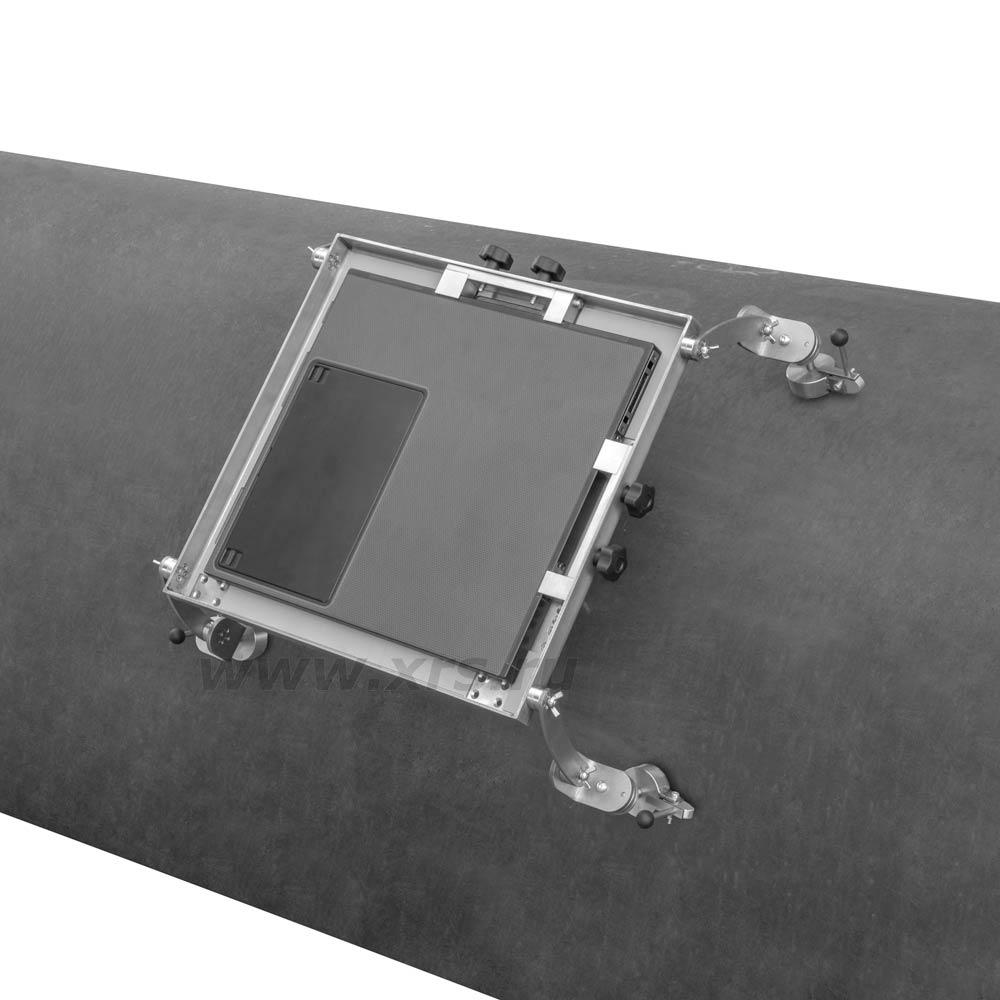

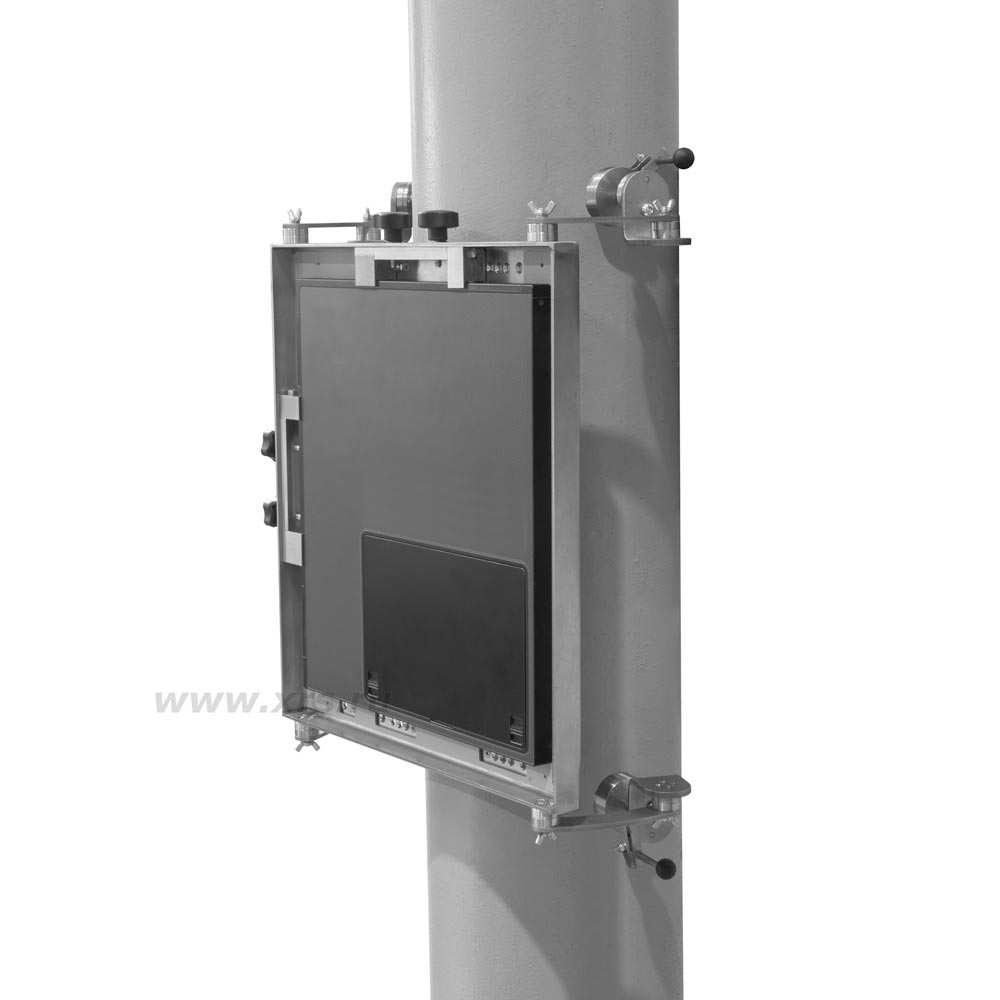

Крепежное приспособление Паук-3М/ЭКО

Приспособление крепежное Паук-3М/ЭКО разработано для крепления детектора на трубах различных диаметров. Может быть закреплено на объекте контроля с помощью ремней или с помощью мощных магнитов. Эксцентриковый механизм в конструкции магнитных держателей даёт возможность предварительно разрывать магнитную цепь при снятии крепежного приспособления. При использовании защитного термоизоляционного мата позволяет контролировать трубопроводы с повышенной температурой.
  Паук 3М/ЭКОПаук 3М/ЭКО с установленным детектором ЭКОСКАН на объекте контроляПаук 3М/ЭКО с установленным детектором ЭКОСКАН на объекте контроля

6. Светозвуковая сигнализация ЭЛИТЕСТ СЗС-1

Светозвуковая сигнализация ЭЛИТЕСТ СЗС-1 предназначена для светового и звукового предупреждения о повышенной мощности дозы рентгеновского или гамма излучения при работе рентгеновского аппарата. Магнитное основание корпуса позволяет крепить сигнализацию к металлическим поверхностям в любом пространственном положении.Светозвуковая сигнализация ЭЛИТЕСТ

7. Принадлежности для радиографического контроля

Принадлежности для радиографического контроля включают в себя широкий перечень вспомогательных средств, необходимых как для непосредственного проведения радиографического контроля, так и для последующей обработки его результатов.

  • Двухпроволочный эталон чувствительности Duplex IQI EN 462-5.
  • Эталоны чувствительности канавочные СПРУТ № 11, 12, 13.
  • Эталоны чувствительности проволочные ЭЛИТЕСТ № 11, 12, 13.
  • Оснастка для установки и позиционирования эталонов Duplex.

Краткие технические характеристики АРИОН-300 Моноблок (полные по ссылке):

Рабочее напряжение на аноде рентгеновской трубки, не менее 300 кВ
Гарантийный ресурс аппарата, импульсов, не менее 500 000
Частота следования импульсов, при питании от полностью заряженного аккумулятора 10 ÷ 15 Гц
Параметры аккумуляторной батареи (морозоустойчивая LiFePO4) 24 В, 3.2 А/ч
Время автономной работы (суммарно в режиме экспозиции) 60 мин
Время заряда аккумуляторной батареи, не более 2 ч
Габаритные размеры моноблока, Д × Ш × В 520 × 100 × 235 мм
Масса моноблока 8,5 кг
Диапазон рабочих температур −15...+50° С


Технические характеристики кожух-диафрагмы свинцовой XRS АП-300М СД:

Материал свинец, нержавеющая сталь, ткань ПВХ
Свинцовый эквивалент кожуха, мм 6
Свинцовый эквивалент диафрагмы, мм 10
Размер окна, мм 20 × 16
Углы раскрытия пучка рентгеновского излучения, град 70 × 22
Размеры корпуса (L × ⌀), мм 162 × 102
Габаритные размеры (L × ⌀), не более, мм 192 × 129 × 102
Масса кожуха, кг 3,9
Масса диафрагмы, кг 10

Краткие технические характеристики детектора ЭКОСКАН (полные по ссылке):

Разрядность АЦП 16 бит
Диапазон энергий рентгеновского излучения 40 кВ - 450 кВ
Время экспозиции 0.1 - 180 сек
Интерфейс взаимодействия с источником излучения, синхронизация работы с импульсными рентгеновскими аппаратами Автоматический запуск начала экспозиции при включении рентгеновского излучения или ручной запуск начала экспозиции с помощью планшета
Время передачи данных от 1.5 до 3,0 сек
Масса детектора 2,4 кг – 5,4 кг в зависимости от модели
Условия эксплуатации −20...+50 ℃
Степень пыле и влагозащиты детектора IP67

Технические характеристики штатива АРИОН ШРТ-2:

Материал приспособления нержавеющая сталь
Высота штатива, мм 500
Диапазон диаметров объекта контроля, мм 57 ÷ 1420
Габариты (ДхВхШ), мм 409 х 590 х 112
Масса, кг, не более 5,0
Грузоподъемность, не более, кг 15

Технические характеристики штатива АРИОН ШРТ-3:

Материал штатива Алюминий
Материал держателя рентгенаппарата Нержавеющая сталь
Высота штатива мин./макс., мм 1050/3100
Угол вращения в горизонтальной плоскости 360°
Угол вращения в вертикальной плоскости 360°
Масса, не более, кг 9,5

Технические характеристики штатива АРИОН ШРТ-5:

Материал штатива Сталь, алюминий
Грузоподъемность штатива, кг 10
Высота вертикальной стойки штатива, мм 1625
Длина стрелы позиционирования рентгеновского аппарата, мм 830
Диапазон длины фиксирующих упоров, мм 985...1665
Масса комплекта, кг 14

Технические характеристики Паук-3М/А300:

Материал приспособления нержавеющая сталь
Диапазон регулирования расстояния от торца рентгенаппарата до объекта, мм 30 ÷ 280
Диапазон диаметров объекта контроля, мм от 325 до плоскости
Диапазон диаметров механизма захвата рентгенаппарата, мм 75 ÷ 102
Габариты min (ДхШхВ), мм 320 × 190 × 186
Габариты max (ДхШхВ), мм 505 × 300 × 370
Масса, кг, не более 6

Технические характеристики Паук-3М/ЭКО:

Материал изделия нержавеющая сталь, ПВХ
Форма объекта контроля цилиндрическая или плоская
Диапазон диаметров объекта контроля (при позиционировании на объекте контроля цилиндрической формы), мм от 250
Диапазон диаметров объекта контроля (при позиционировании внутри объекта контроля цилиндрической формы), мм от 650
Габаритные размеры (с учетом ног), (Д × Ш × В), мм 575 × 516 × 109
Масса приспособления (без термомата), кг, не более 7,3
Масса полного комплекта, кг, не более 8,2

 Технические характеристики СЗС-1:

Параметры сети переменного тока, В (Гц) ~220±10%(50±1)
Потребляемая мощность, Вт 6,0
Напряжение питания (от аккумуляторной батареи), В 12
Емкость аккумулятора, А/ч 4,2
Время зарядки аккумулятора, ч 12
Время непрерывной работы от аккумулятора, ч, не менее 48
Диапазон регистрируемых энергий, кэВ 35 ÷ 600
Диапазон регулирования уровня громкости зуммера, Дб (10 ÷ 100) ±5
Габаритные размеры, мм 168х128х204
Масса (без зарядного устройства), кг, не более 3,0
Степень защиты IP65
Порог срабатывания по мощности дозы для непрерывного рентгеновского и гамма излучения в режиме «2,5», мкЗв/ч
2,5 ± 30%
Порог срабатывания по мощности дозы для непрерывного рентгеновского и гамма излучения в режиме «10», мкЗв/ч 10 ± 30%
Порог срабатывания по мощности дозы для непрерывного рентгеновского и гамма излучения в режиме «20», мкЗв/ч 20 ± 30%
Порог срабатывания по мощности дозы для импульсного рентгеновского и гамма излучения в режиме «Имп», мкЗв/ч
3 ± 30%
Наименование Количество
Рентгеновский аппарат «Арион-300 Моноблок» в составе:
Моноблочный излучатель, 1 шт.
Пульт дистанционного управления, 1 шт.
Зарядное устройство, 1 шт.
ЗИП комплект, 1 шт.
Транспортировочная сумка (кофр), 1 шт.
Паспорт и РЭ, 1 шт.



1 к-т
Плоско-панельный детектор Экоскан 30 – 1 в составе:
Детектор Экоскан 30, 1 шт.
Кожух защитный, 1 шт.
Комплект магнитных держателей, 1 к-т.
Зарядное устройство, 1 шт.
Кабели питания и передачи данных, 1 к-т.
AC/DC адаптер питания, 24V, 2.7А, 1 шт.
Съемная ручка, 1 шт.
Источник питания, 1 к-т.
Кейс для транспортировки, 1 шт.
Блок коммутации с рабочей станцией, 1 шт.
Ударопрочный планшет, 1 шт.
ПО Стражник, Windows 10, Microsoft Office, 1 к-т.
Рабочая станция Intel Core i7, DDR4 16Гб, NVIDIA GeForceGTX 1060 - 2048 Мб, монитор 27" (IPS 3840×2160),
сетевое хранилище QNAP TS-473-4G (4 диска SEAGATE), 1 шт.
Паспорт и РЭ, 1 шт.








1 к-т
Штатив трубный усиленный ШРТ-2 1 шт.
Штатив треножный Арион ШРТ-3 1 шт.
Штатив универсальный Арион ШРТ-5 1 шт.
Кожух-диафрагма свинцовая XRS АП-300М СД со сменными диафрагмами 1 к-т
Приспособление крепежное Паук-3М/ЭКО для детектора 1 шт.
Приспособление крепежное Паук-3М/А-300 для Арион-300М 1 шт.
Светозвуковая сигнализация ЭЛИТЕСТ СЗС-1 1 шт.
Комплект эталонов чувствительности 1 к-т
