Маркировочные знаки ЭЛИТЕСТ № 2 (буквы кириллица)
Комплект маркировочных знаков ЭЛИТЕСТ № 2 (буквы кириллица) предназначен для разметки и обозначения радиографических снимков. Маркировочные знаки изготовлены по ТУ 4276-052-96651179-2016 в соответствии с ГОСТ 15843-79 из сплава свинца, эффективно ослабляющего рентгеновское и гамма-излучение и тем самым обеспечивающего получение их четких изображений на радиографических снимках.
В набор маркировочных знаков ЭЛИТЕСТ № 2 (буквы кириллица) входят:
- Буквы А, Б, В, Г, Д, Е, Ж, И, К, Л, М, Н, П, С, Т, У, Ф, Х, Ц, Ч, Ш, Щ, Э, Ю, Я, Ъ — по 20 шт. каждая.
- Буква Р — 10 шт.
- Буква Ь — 10 шт.
- Пеналы — 5 шт. Каждый пенал имеет 6 ячеек, в которые можно поместить в определенной последовательности до 6 знаков. Пенал с набранным обозначением контролируемого изделия или отдельного участка устанавливается в карман кассеты или непосредственно на изделие.
- Пинцет — 1 шт.
Параметры маркировочных знаков ЭЛИТЕСТ № 2 (буквы кириллица): высота — 8 мм; ширина — 5 мм; толщина — 1,5 мм.
Маркировочные знаки, используемые для ограничения длины контролируемых за одну экспозицию участков сварных соединений, устанавливаются на границах размеченных участков, а также на границах наплавленного и основного металла при контроле сварных соединений без усиления или со снятым усилением шва.
Маркировочные знаки, используемые для нумерации контролируемых участков, устанавливаются на контролируемом участке или непосредственно на кассете с пленкой так, чтобы изображения маркировочных знаков на снимках не накладывались на изображение шва и околошовной зоны.

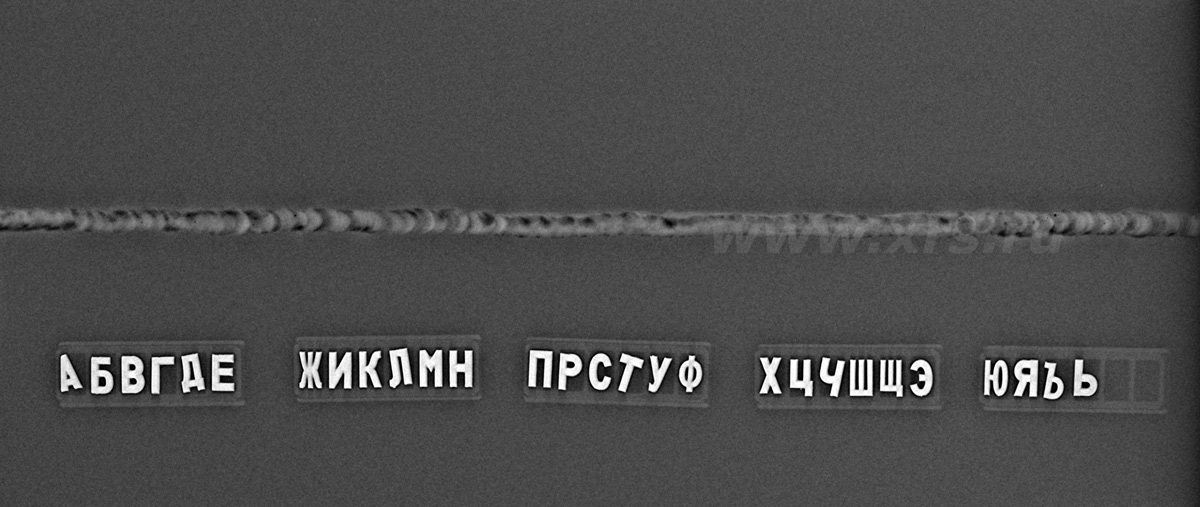

Маркировка радиографических снимков, разметка и маркировка стыков, а также оформление результатов контроля регламентируются ВСН 2-148-82 (Миннефтегазстрой) «Инструкция о порядке маркировки радиографических снимков».
