Пленка радиографическая ФОМАКС Р7

ФОМАКС — российский бренд технической радиографической пленки для неразрушающего контроля. Пленка ФОМАКС производится трех типов: Р4, Р5, Р7 в соответствии с ТУ 20.59.11-111-96651179-2022. Тип пленки выбирается исходя из задач контроля и требований нормативно-технической документации.

ФОМАКС Р7 — мелкозернистая высококонтрастная рентгеновская пленка. Хорошо подходит для контроля изделий из металлов со средним и высоким атомным числом. Чаще всего используется при контроле сварных соединений и основного металла магистральных трубопроводов и металлоконструкций. Основные области применения: объекты нефтехимии, транспортировки газа и нефтепродуктов.

Классификация пленки

Пленка ФОМАКС Р7 относится к классу С5 по ГОСТ Р ИСО 11699–1–2023 и классу III по ASTM E1815. В таблице ниже приведено ее соответствие продукции других брендов, относящихся к тем же классам.

Класс Фомакс Тасма Agfa Carestream Kodak Fujifilm
C5 по ГОСТ Р ИСО 11699–1–2023 Р7 РТ-7Т D7 AA400 7400 IX100
III по ASTM E1815 Р7 D8

Формат и упаковка

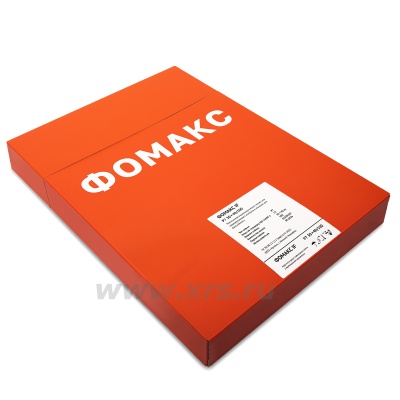

Пленка ФОМАКС Р7 производится в формате листовой радиографической пленки. Пленка листового формата упаковывается по 100 листов в светонепроницаемый конверт. Варианты упаковки:

  • IF — каждый лист пленки проложен бумагой;
  • NIF — листы пленки не проложены бумагой.

Пример маркировки для заказа радиографической пленки:

ФОМАКС Р7 30×40 IF (50 листов) ТУ 20.59.11-111-96651179-2022
ФОМАКС Р7 30×40 NIF (100 листов) ТУ 20.59.11-111-96651179-2022

Номограммы экспозиций

Ниже приведены номограммы экспозиций с применением пленки ФОМАКС Р7 при следующих условиях:

Свинцовый экран 0,03 мм
Фокусное расстояние 1 м
Оптическая плотность снимка 2,5
Химреактивы проявитель ФОМАКС МП
фиксаж ФОМАКС МФ
Полный цикл проявочной машины 8 мин.
Температура проявления +28 °С

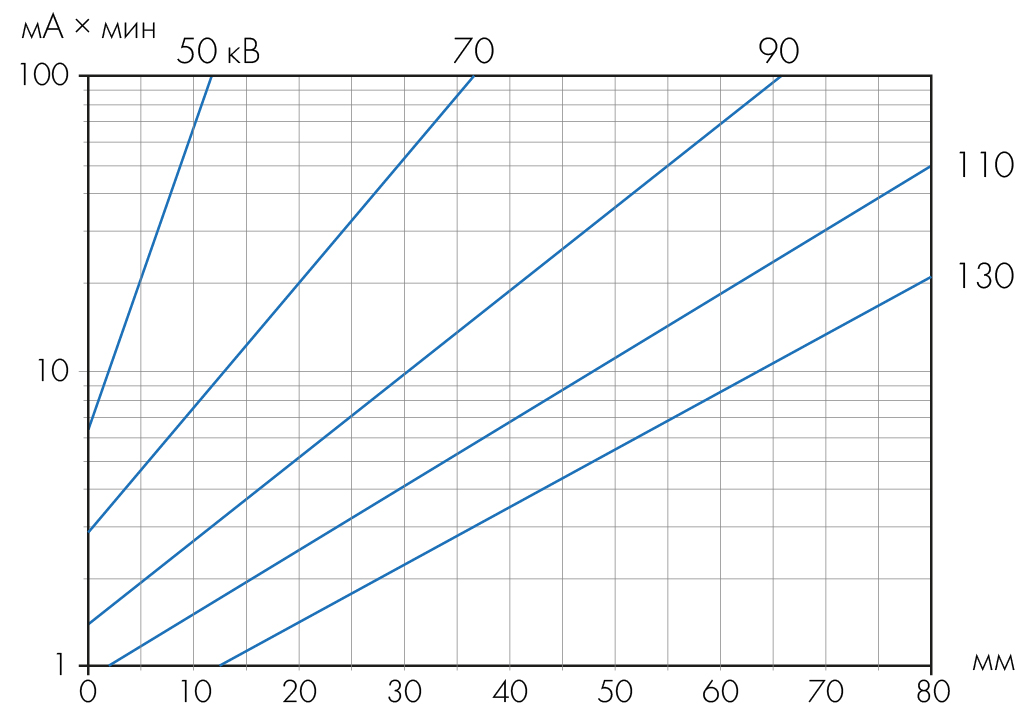

Контролируемый материал — алюминий

Контролируемый материал — сталь

Проявка и хранение

Проявку рентгеновской пленки рекомендуется производить с помощью реактивов ФОМАКС, которые поставляются в виде жидких концентратов (краткая инструкция приведена во вкладке ). Пленка ФОМАКС одинаково хорошо подходит как для обработки вручную, так и для обработки в автоматических проявочных машинах.

Пленку рекомендуется хранить в сухом прохладном помещении при температуре от +4 до +24 °С, исключая воздействие агрессивных испарений и газов. Также необходимо обеспечить надлежащую защиту пленки от рентгеновских, гамма-лучей и иного проникающего излучения.

Купить рентгеновскую пленку ФОМАКС можно с помощью формы «Заказать» или напрямую обратившись к нашим менеджерам по телефону 8 800 505-47-58 или почте xrs@xrs.ru

Наименование параметра Спецификация по ISO 11699-1 ФОМАКС Р7 IX100HD
Класс качества C5 C5
Отношение сигнал/шум не меньше 120 148
Фактор гранулярности не больше 0,032 0,028
Коэффициент контрастности при D = 2 не меньше 3,8 4,2
Коэффициент контрастности при D = 4 не меньше 6,4 8,0
Оптимальные условия хранения +4...+24 °С
Срок годности 3 года



Фотохимическая обработка пленки

Экспонированная пленка должна быть проявлена в течение 2 часов в соответствии с инструкциями, приведенными в таблицах ниже.



Автоматическая проявка

Химреактивы Температура химреактива, °С Время обработки, сек. Температура высыхания, °С Расход химреактивов
мл на 1 лист (30 × 40 см) мл/м²
Проявитель Фомакс МП +28 110 +45...+55 80 665
+30 80
Фиксаж Фомакс МФ +28 110 200 1665
+30 80



Ручная проявка

Химреактивы Температура химреактива, °С Время обработки, сек. Температура высыхания, °С
Проявитель Фомакс РП +20 300 температура окружающей среды
Фиксаж Фомакс РФ +18...+22 300–600
