Штатив АРИОН ШРТ-5

Новинка!
Штатив АРИОН ШРТ-5
Цена:
92 600 ₽

Способы получения:

Самовывоз - 1 день

Доставка до ТК - 1-2 дня

Доставка по адресу - по запросу

Штатив АРИОН ШРТ-5 для контроля технологических трубопроводов

Штатив АРИОН ШРТ-5 предназначен для позиционирования рентгеновского аппарата АРИОН-300 Моноблок при проведении работ по контролю технологических трубопроводов.

Конструкция штатива обеспечивает широкий диапазон вариантов установки рентгеновского аппарата в стеснённых условиях при плотном расположении трубопроводов и вспомогательных элементов конструкций, таких как металлические лестницы, эстакады и ограждения.

Два телескопических фиксирующих упора могут перемещается по всей высоте основной вертикальной стойки штатива и имеют шаровые поворотные узлы со стороны крепления к стойке и со стороны крепления к внешним объектам. Это позволяет раскреплять штатив используя различные внешние объекты (элементы эстакад, лестниц, контролируемые и смежные трубопроводы). Использование мягких строп предотвращает возможное смятие наружного защитного слоя при закреплении фиксирующих упоров на трубопроводах, имеющих теплоизоляцию. Для надёжной фиксации в металлическом просечном покрытии ступеней и эстакад, в нижней части вертикальной стойки штатива используется сменный заострённый наконечник. Кронштейн крепления рентгеновского аппарата может быть установлен на стреле или непосредственно на вертикальной стойке в зависимости от требуемого положения рентгеновского аппарата относительно объекта контроля. Шаровой поворотный узел кронштейна крепления рентгеновского аппарата даёт возможность обеспечить любое направление просвечивания. Разборная конструкция штатива облегчает его переноску и установку.

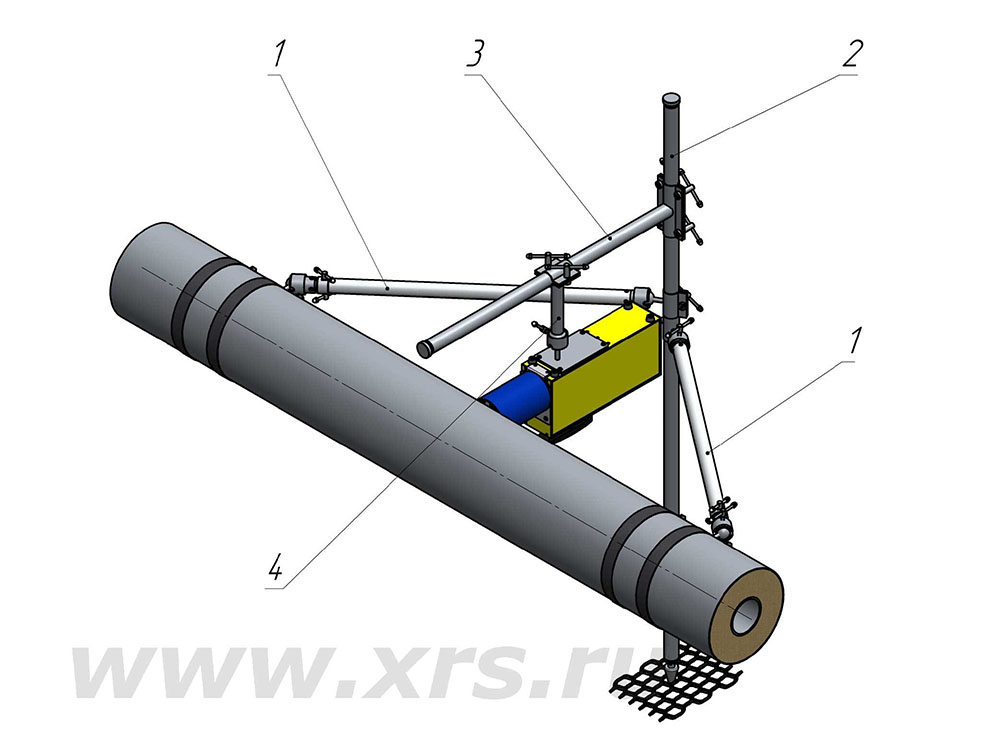

Рис. 1. Внешний вид штатива АРИОН ШРТ-5 с указанием основных элементов

1 — фиксирующие упоры;
2 — вертикальная стойка штатива;
3 — стрела позиционирования рентгеновского аппарата;
4 — кронштейн крепления рентгеновского аппарата.

Узлы штатива АРИОН ШРТ-5

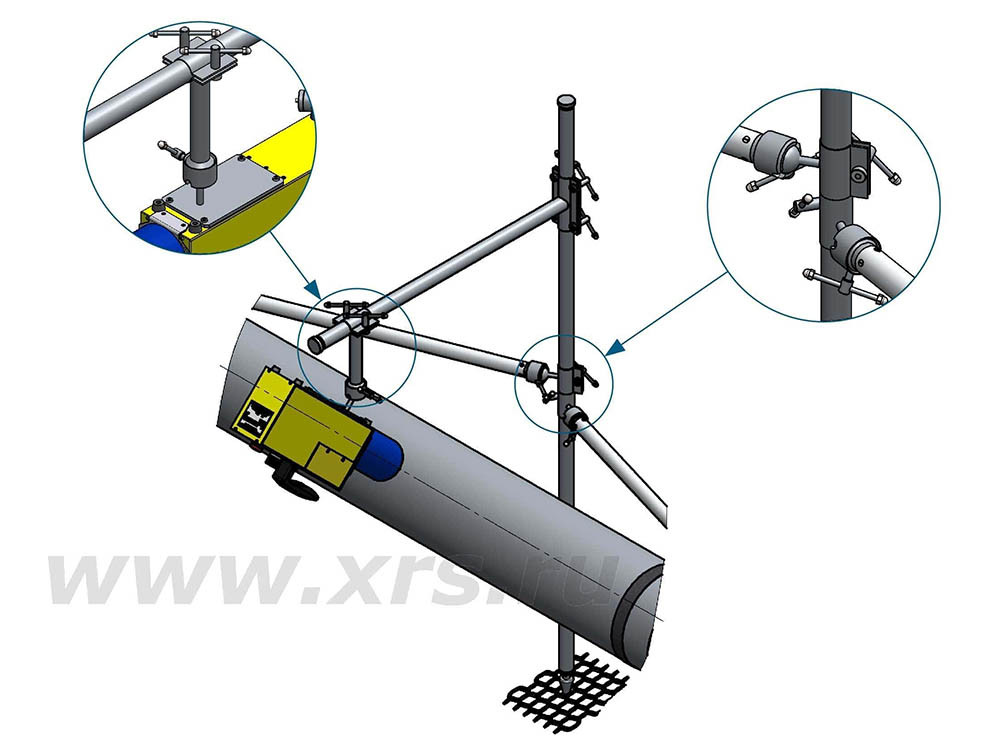

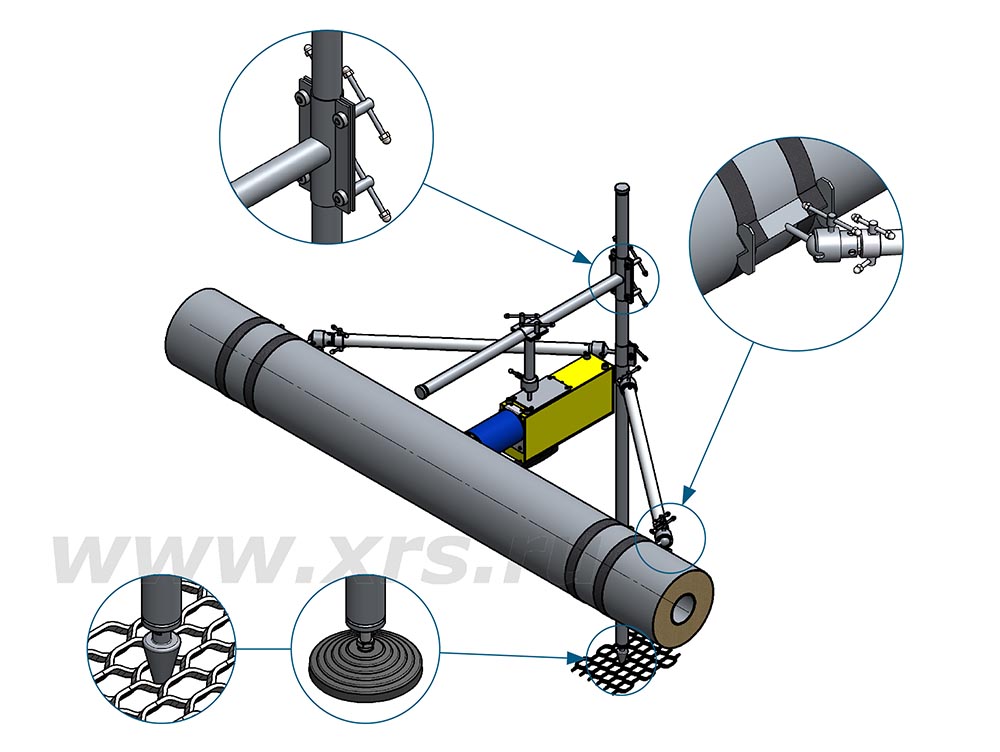

Рис. 2. Узлы штатива АРИОН ШРТ-5

Варианты расположения р/а на штативе АРИОН ШРТ-5

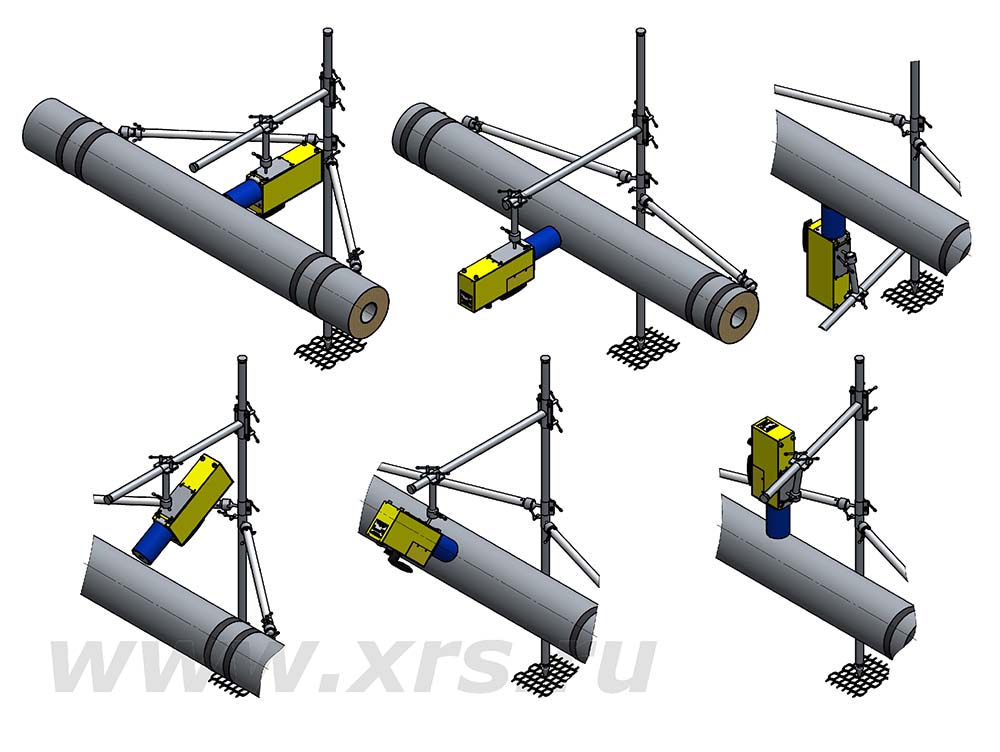

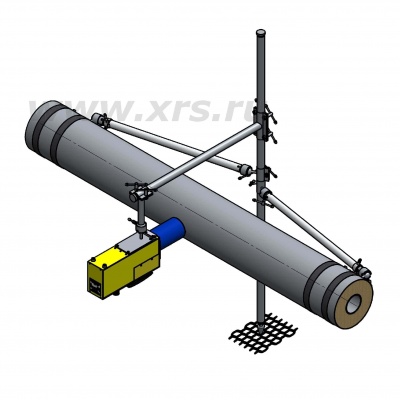

Рис. 3. Варианты позиционирования р/а АРИОН-300 Моноблок с помощью штатива АРИОН ШРТ-5

Материал штатива Сталь, алюминий
Грузоподъемность штатива, кг 10
Высота вертикальной стойки штатива, мм 1625
Длина стрелы позиционирования рентгеновского аппарата, мм 830
Диапазон длины фиксирующих упоров, мм 985 ÷ 1665
Масса комплекта, кг 14
