Кожух-диафрагма XRS АП (р/а АРИОН, АРИНА, ПАМИР)

54 800 ₽
Кожух-диафрагма XRS АП
54 800 ₽
Кожух-диафрагма XRS АП СД со сменной диафрагмой
12 400 ₽
Сменная диафрагма XRS СД для кожух-диафрагмы XRS АП СД

Способы получения:

Самовывоз - 1 день

Доставка до ТК - 1-2 дня

Доставка по адресу - по запросу

Назначение кожух-диафрагм XRS АП

Кожух-диафрагма свинцовая XRS АП предназначена для формирования потока ионизирующего излучения в нужном направлении с телесным углом, определяемым геометрией окна диафрагмы и его расположением.

Кожух-диафрагмы XRS АП используются при фронтальном просвечивании труб импульсными рентгеновскими аппаратами серий АРИОН, АРИНА и ПАМИР. Применение диафрагм в рентгенографии решает две основные задачи:

1. повышение качества снимков за счет снижения отраженного и рассеянного излучений;

2. ослабление неиспользуемого ионизирующего излучения как дополнительная мера по обеспечению радиационной безопасности персонала.

Кожух-диафрагмы XRS АП изготавливаются в соответствии с ТУ 4276-037-96651179-2015.

Эксплуатация изделия регламентирована требованиями СанПиН 2.6.1.3164-14.

Модификации кожуха-диафрагмы XRS АП

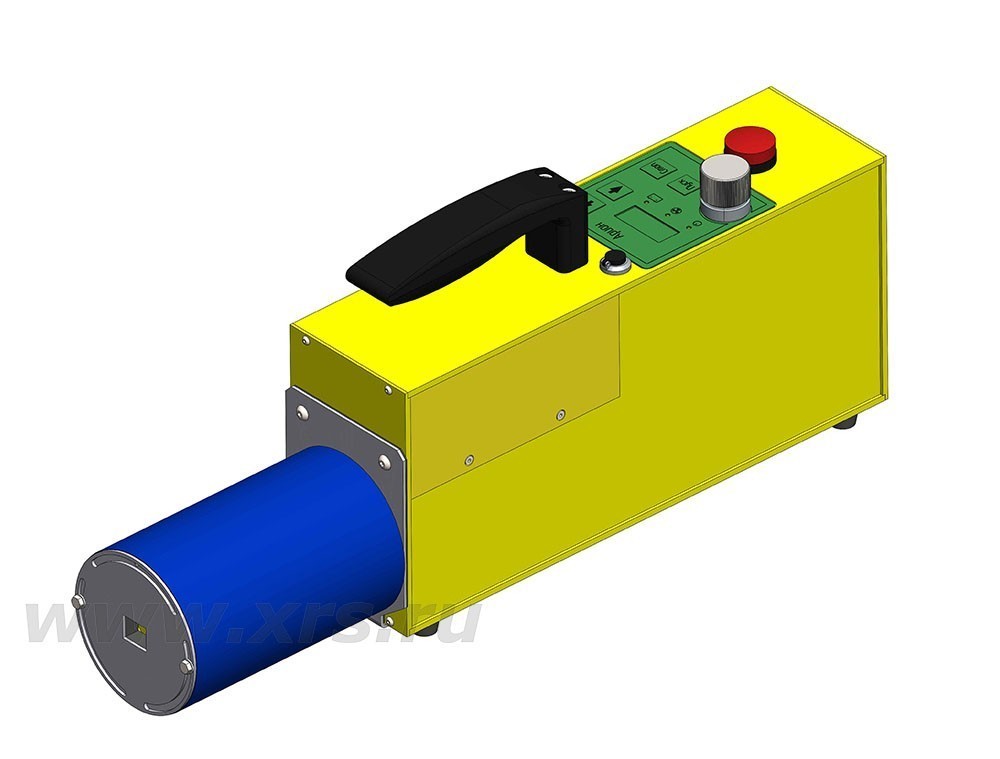

Кожух-диафрагма XRS АП

(без возможности смены диафрагмы)




Кожух-диафрагма XRS АП СД

со сменной свинцовой диафрагмой

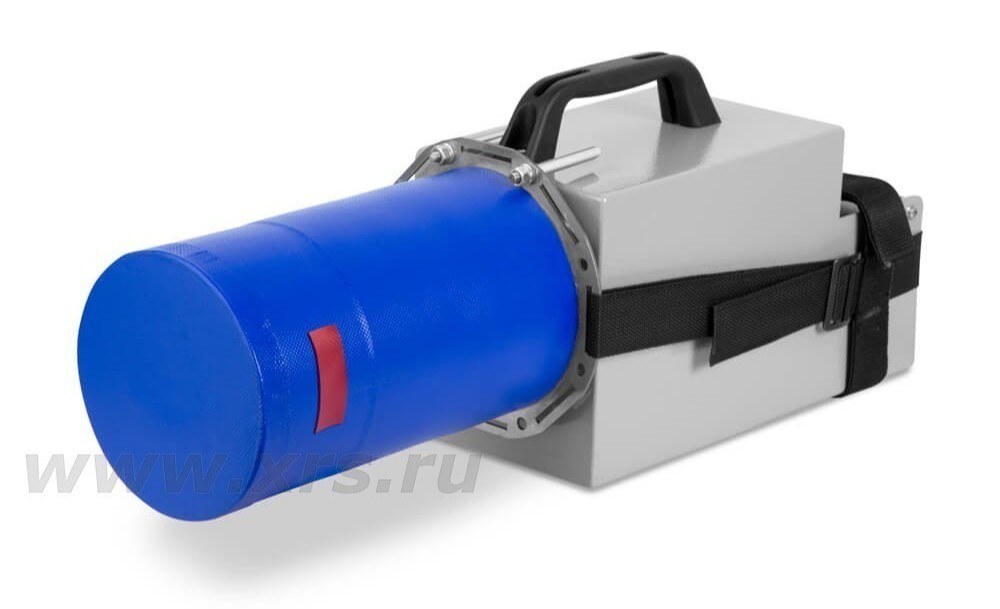

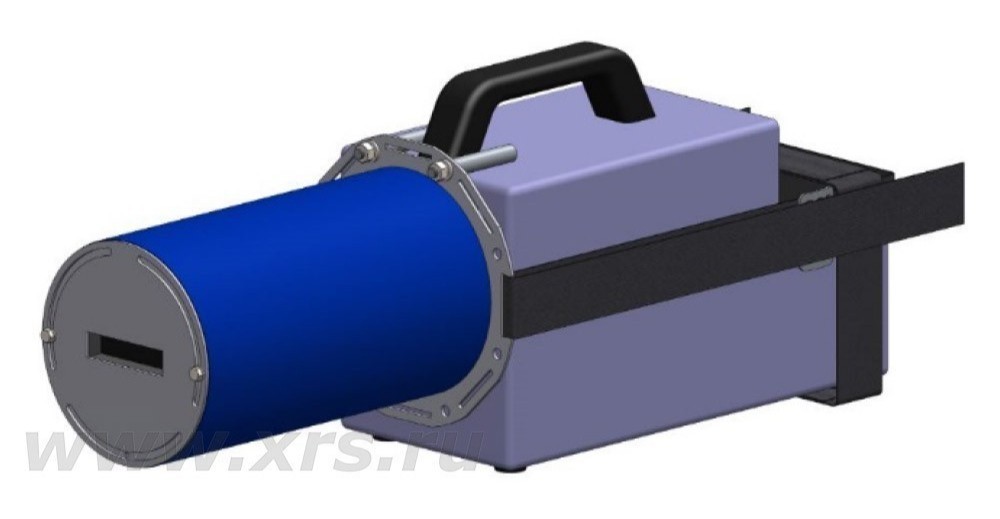

Кожух-диафрагма XRS АП устанавливается на тубус излучателя рентгеновского аппарата и крепится к корпусу стяжками. Для предотвращения повреждения лакокрасочного покрытия тубуса рентгеновского аппарата, корпус кожух-диафрагмы с внутренней стороны защищен резиновым слоем. Для защиты от внешних повреждений используется ПВХ ткань. Конструкция фланца кожух-диафрагмы позволяет регулировать положение окна выхода излучения с шагом 45 градусов в направлении оси рентгеновского аппарата. В модификации со сменной свинцовой диафрагмой дополнительно предусмотрена бесступенчатая регулировка положения окна диафрагмы без смены положения кожуха.

Модификация кожух-диафрагмы XRS АП-300М СД для моноблочных рентгеновских аппаратов АРИОН-300М выпущенных после 01.11.2020 имеет болтовое крепление к корпусу аппаратов.

Кожух-диафрагма XRS АП-300М СД

Варианты расположения и формы окна диафрагмы

Модификация XRS АП

(без возможности смены диафрагмы)

Модификация XRS АП СД

со сменной свинцовой диафрагмой

Прямоугольное окно
Фронтальное расположение

Прямоугольное окно
Фронтальное расположение

Круглое окно
Фронтальное расположение

Круглое окно
Фронтальное расположение

Прямоугольное окно
Боковое расположение

Прямоугольное окно
Боковое расположение

не предусмотрен конструкцией кожуха


Маркировка

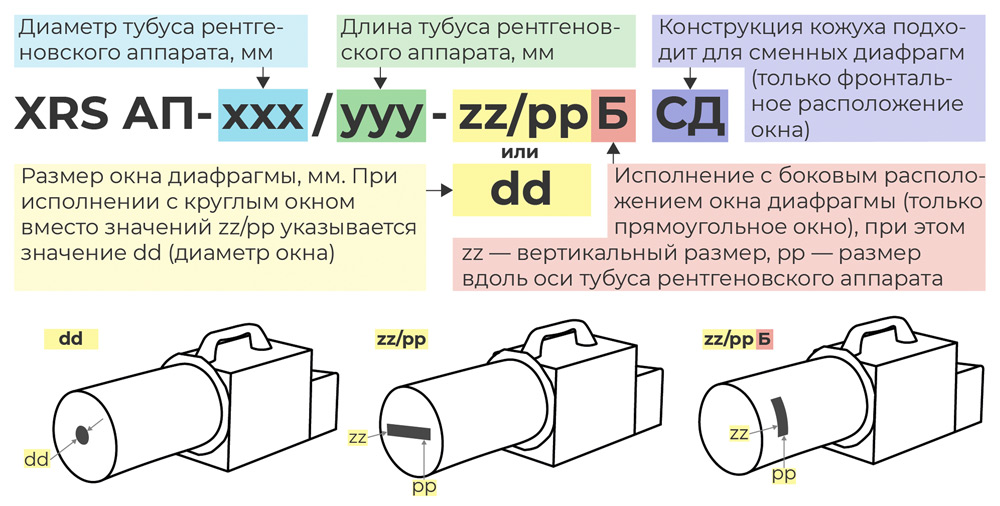

Расшифровка обозначений кожуха-заглушки XRS АП

Для кожух-диафрагм для ренгеновского аппарата Арион-300М вместо xxx/yyy используется маркировка 300М.

Для возможности применения кожух-диафрагм с двумя ренгеновскими аппаратами, имеющими разные диаметры и длины излучателей, использкется дополнительная переходная втулка и кольцо. При этом xxx/yyy заменяется на xxx1/yyy1-xxx2/yyy2, где первая пара размеров для кожуха без втулки, а вторая пара размеров для кожуха с втулкой.

Дополнительная переходная втулка и кольцо

Примеры маркировки

1. Кожух-диафрагма свинцовая XRS АП-100/220-40/15

Диаметр тубуса рентгеновского аппарата 100 мм, длина тубуса 220 мм, размер окна диафрагмы 40 × 15 мм, фронтальное расположение диафрагмы.

2. Кожух-диафрагма свинцовая XRS АП-80/205-15 СД со сменной свинцовой диафрагмой

Диаметр тубуса рентгеновского аппарата 80 мм, длина тубуса 205 мм, диаметр окна диафрагмы 15 мм, фронтальное расположение диафрагмы.

3. Кожух-диафрагма свинцовая XRS АП-300М-42 СД со сменной свинцовой диафрагмой

Кожух-диафрагмы для рентгеновского аппарата АРИОН-300М. Диаметр окна 42 мм, фронтальное расположение диафрагмы.

4. Кожух-диафрагма свинцовая XRS АП-100/155-55/15Б

Диаметр тубуса рентгеновского аппарата 100 мм, длина тубуса 155 мм, размер окна диафрагмы 55 × 15 мм, боковое расположение диафрагмы.

5. Кожух-диафрагма свинцовая XRS АП-100/220-80/205-40/15Б

Пример возможного использования кожух-диафрагмы для двух рентгеновских аппаратов. При использовании кожуха-диафрагмы без втулки диаметр тубуса рентгеновского аппарата 100 мм, длина тубуса 220 мм. При использовании кожуха-диафрагмы с дополнительной втулкой диаметр тубуса рентгеновского аппарата 80 мм, длина тубуса 205 мм. Размер окна диафрагмы 40 × 15 мм, диафрагма располагается в боковой части кожуха (такое расположение доступно только для модификации без возможности смены диафрагмы).

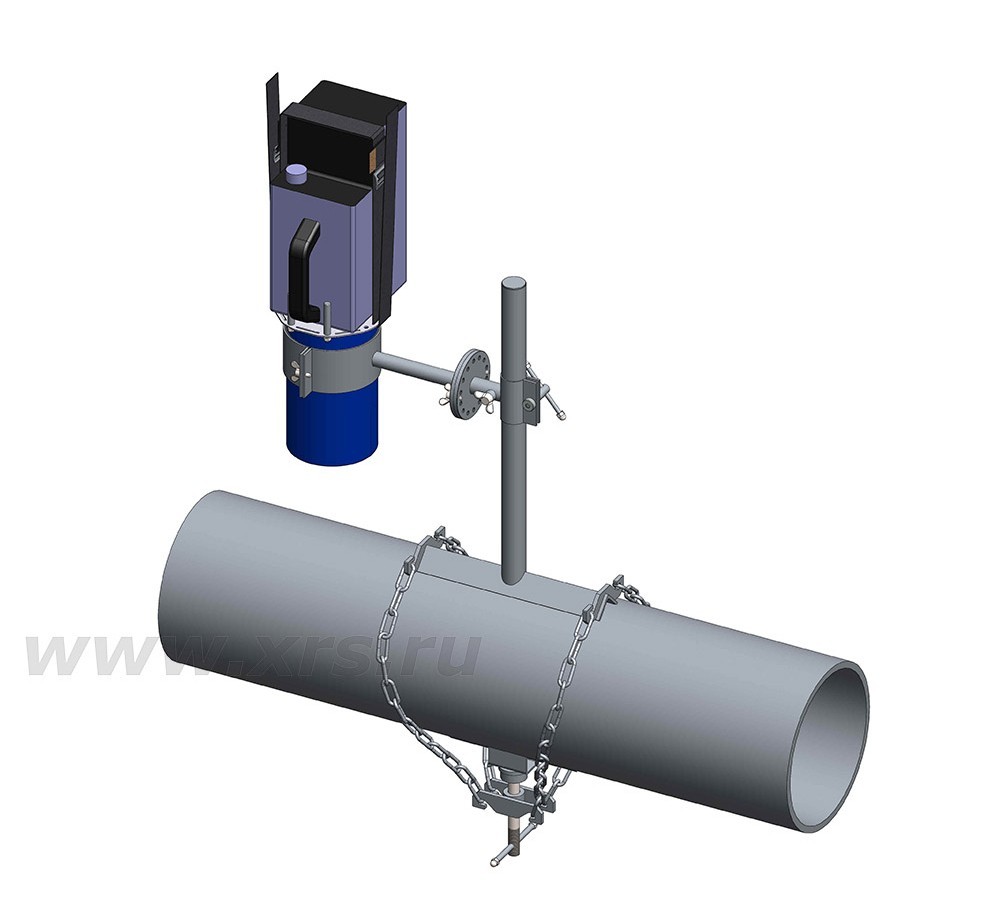

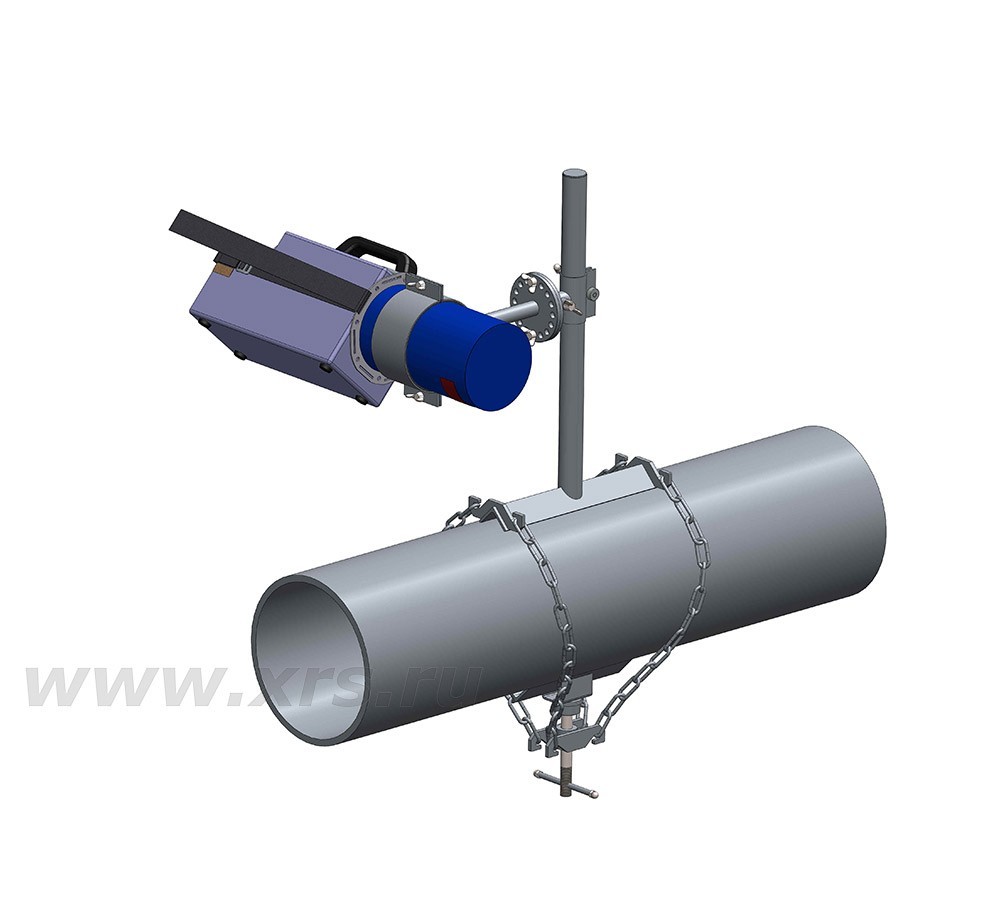

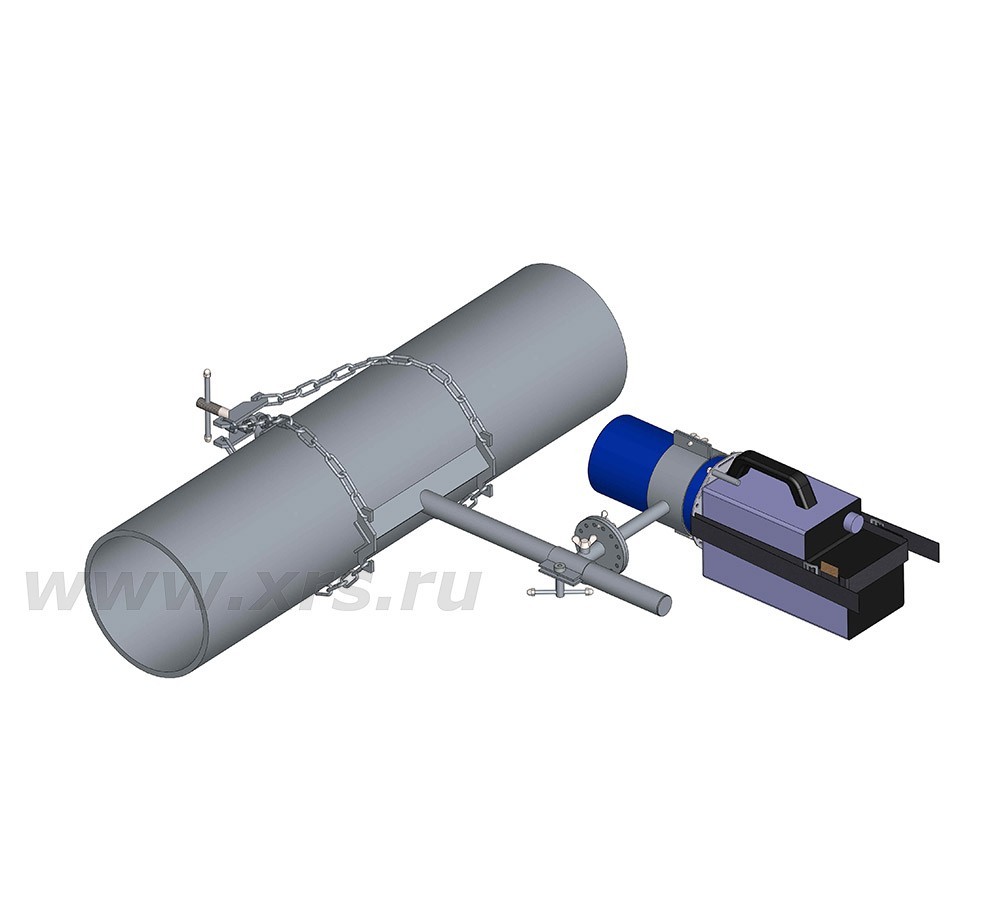

Схемы просвечивания при использовании кожух-диафрагм XRS АП

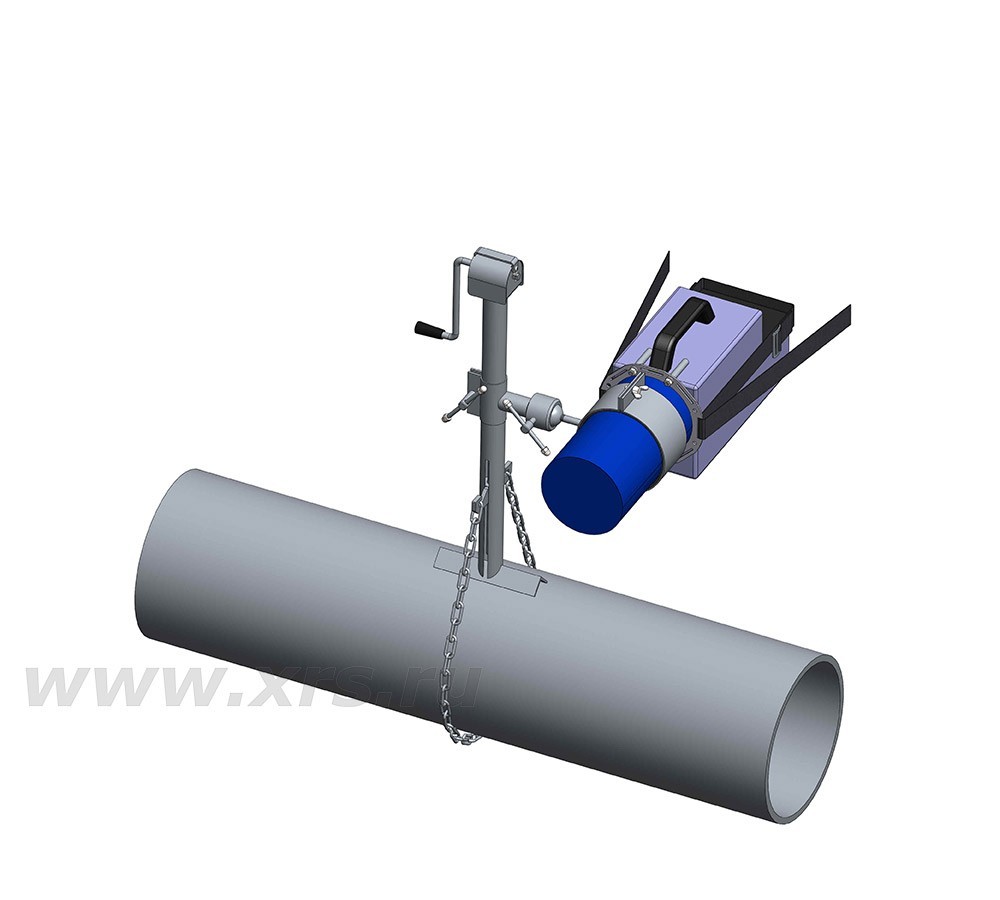

На основе штатива трубного АРИОН ШРТ-1/130

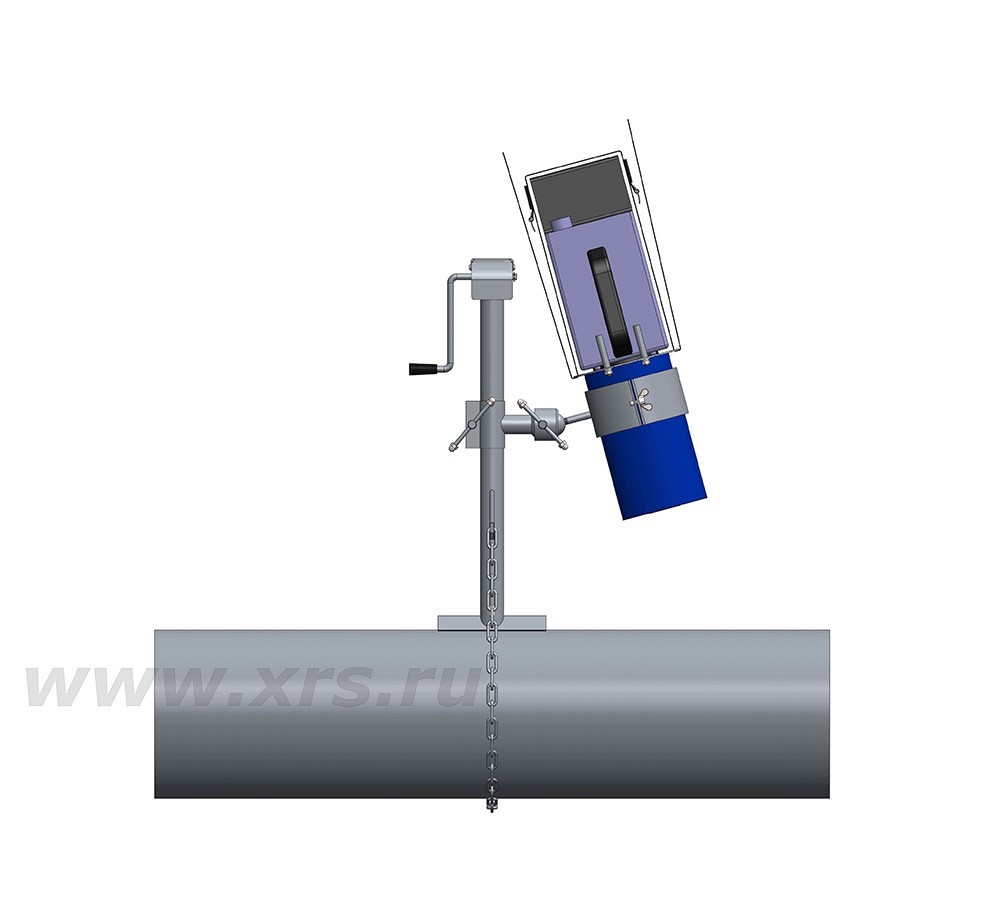

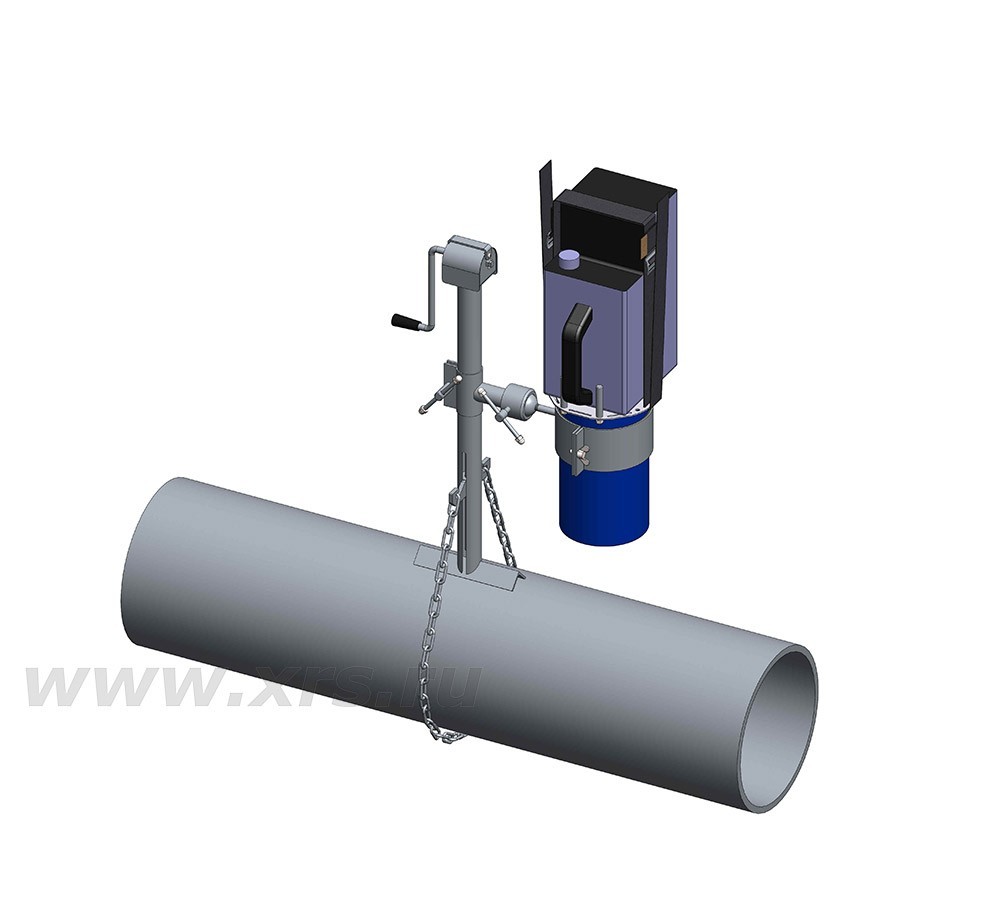

На основе штатива трубного усиленного АРИОН ШРТ-2



Почему необходимо использовать диафрагму при просвечивании?

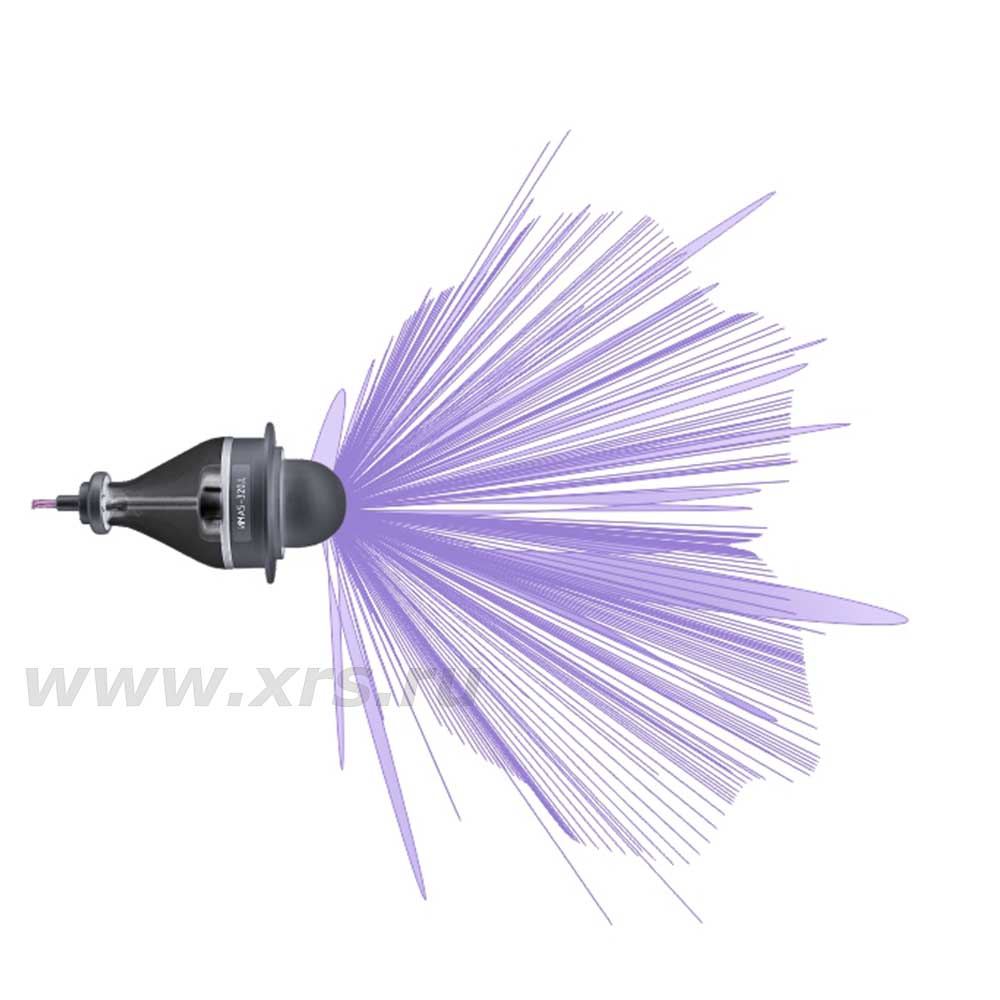

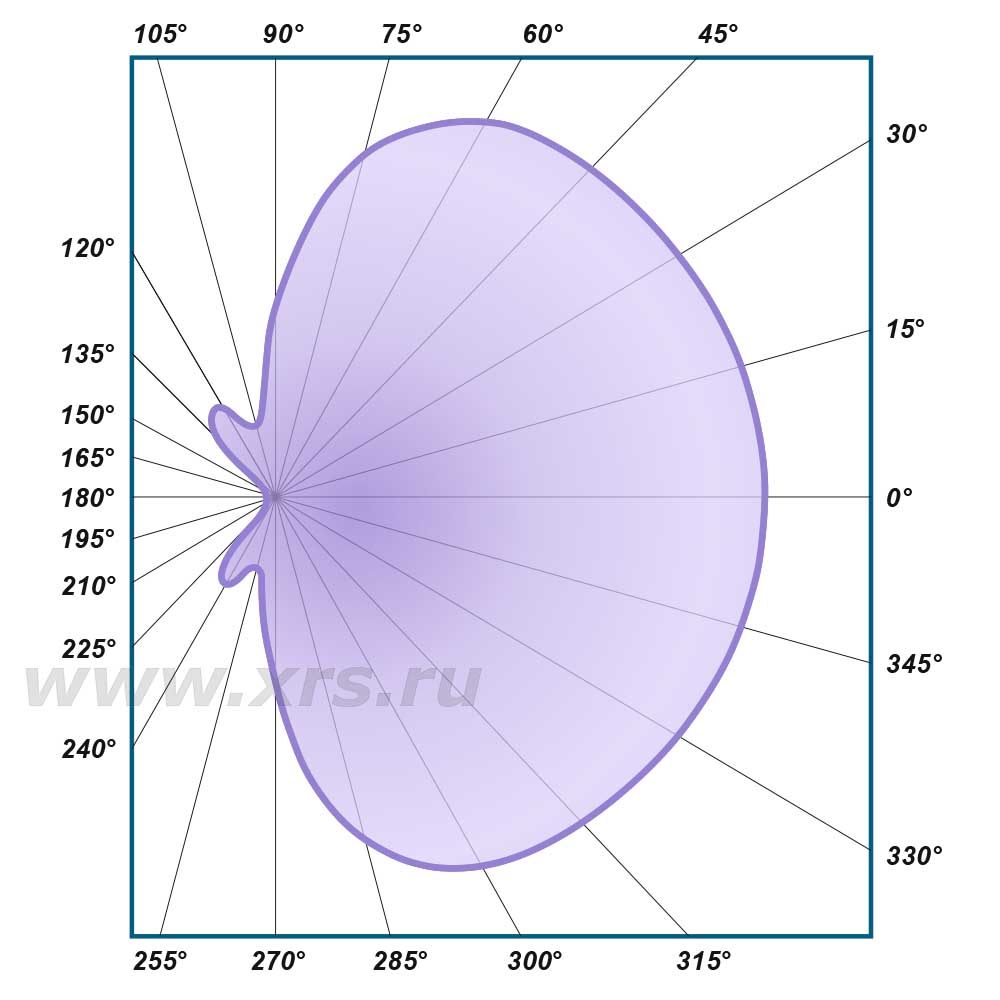

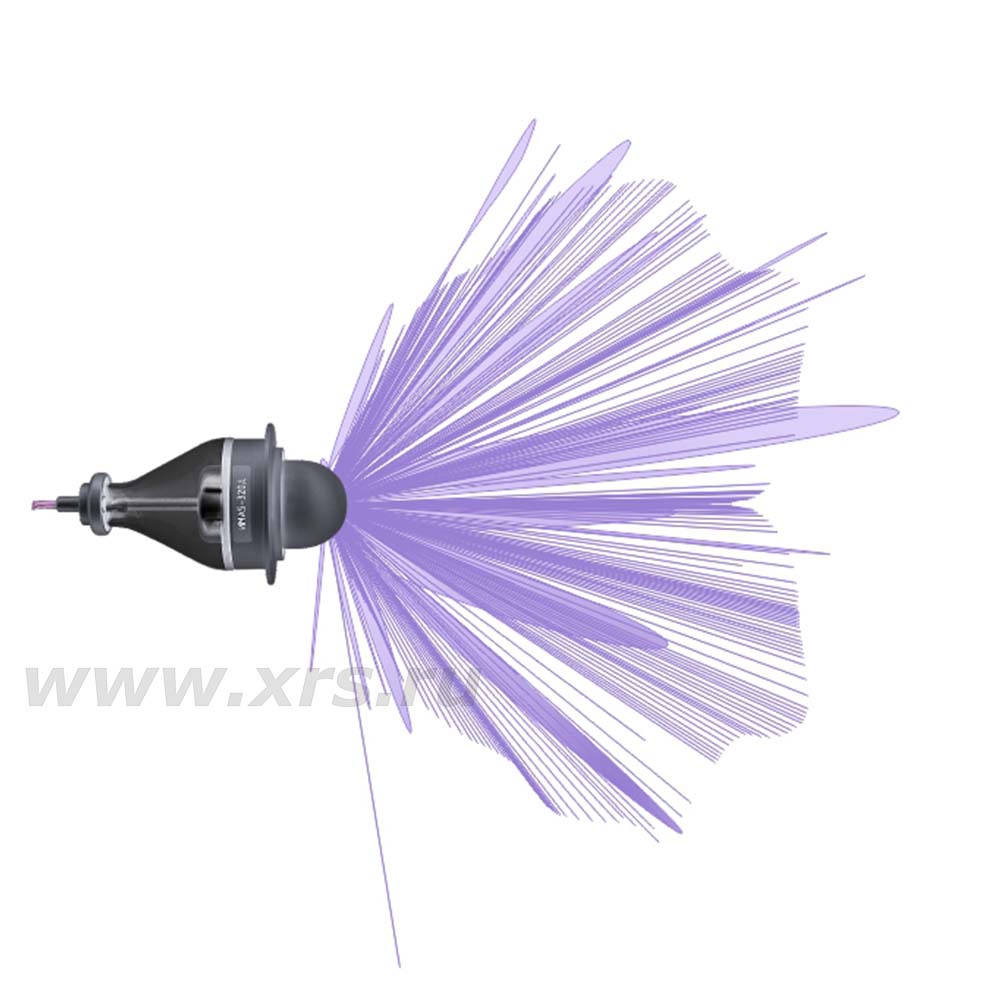

Известно, что излучатели рентгеновских аппаратов АРИОН, АРИНА и ПАМИР (далее аппараты) имеют достаточно широкий угол раскрытия пучка рентгеновского излучения. На рисунке с диаграммой показан поперечный срез телесного угла излучения, из которого видно, что угол раскрытия пучка, пусть и с потерей интенсивности излучения по краям, приближен к 180 градусам. Диаграмма отображает усреднённые значения интенсивности излучения импульсных рентгеновских трубок у аппаратов АРИОН, АРИНА, ПАМИР.

Общая диаграмма

Импульс 1

Импульс 2



На самом деле, ввиду особенностей конструкции и режима работы рентгеновских трубок импульсного действия, диаграмма не будет такой равномерной. Своя диаграмма будет и у определённой модели из серии аппаратов, и у каждого аппарата одной модели. Кроме того, каждый импульс рентгеновской трубки также не будет похожим на другой. Трубка в высоковольтных генераторах импульсных рентгеновских аппаратов всегда работает на максимальных значениях анодного тока и напряжения, данные параметры являются нерегулируемыми. Подобные генераторы имеют неравномерный спектр излучения, что отражается на качестве изображения снимка. В отличие от рентгеновских аппаратов постоянного потенциала на трубке, при использовании импульсных аппаратов на качество теневого радиационного изображения в большей степени влияют:

  • побочное характеристическое излучение с отличной от основного излучения длиной волны;
  • относительная загрязнённость спектра рентгеновского излучения - отношение пиковой интенсивности линий побочного характеристического излучения к пиковой интенсивности линий основного характеристического излучения;
  • афокальное рентгеновское излучение, возникающее вне действительного фокусного пятна;
  • рассеянное рентгеновское излучение, изменившее направление распространения, с изменением или без изменения энергии при прохождении вещества.

На первые три параметра мы можем повлиять только путём замены импульсного источника излучения на генератор другого типа и бюджета (промышленные рентгеновские аппараты постоянного потенциала: МАРТ, АРСЕНАЛ, РПД, Eresco и другие). В данном контексте мы такой вариант не рассматриваем. Но мы можем снизить воздействие рассеянного излучения на активный слой рентгеновской плёнки (цифровых запоминающих пластин, плоскопанельного детектора) путём уменьшения угла раствора рабочего пучка излучения, используя коллиматор XRS АП.

Снижение влияния рассеянного излучения

Для получения качественных рентгенограмм важное значение принимают меры по снижению влияния рассеянных фотонов, попадающих на рентгеновскую плёнку, запоминающую пластину или плоскопанельный детектор при просвечивании. Рассеянное излучение является отрицательным фактором и приводит к уменьшению резкости и контрастности изображения на радиографическом снимке.

Часть рентгеновского излучения не поглощается при прохождении через объект контроля и рассеивается. Фотоны могут изменять направление своего движения, рассеиваясь на поверхности близко расположенных предметов, стен и пола помещения, земли. Отражаясь от этих объектов, некоторая часть фотонов, не несущая никакой информации о внутреннем строении контролируемого материала, проходит через активный слой рентгеновской плёнки (запоминающей пластин, плоскопанельного детектора). Вместе с тем равномерно повышается плотность снимка, изменяется его контрастность. Энергия рассеянного излучения в некоторых случаях такова, что может превышать энергию фотонов, прошедших через контролируемый объект. Поэтому следует стремиться к тому, чтобы максимально исключить влияние рассеянного излучения при проведении экспозиции.

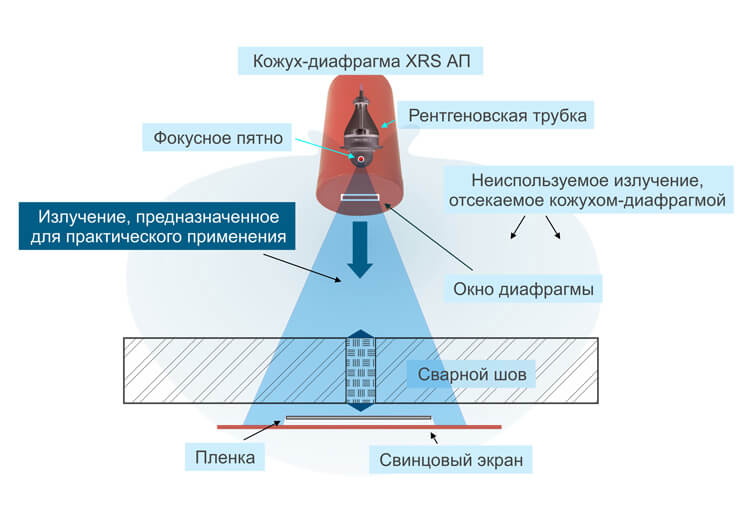

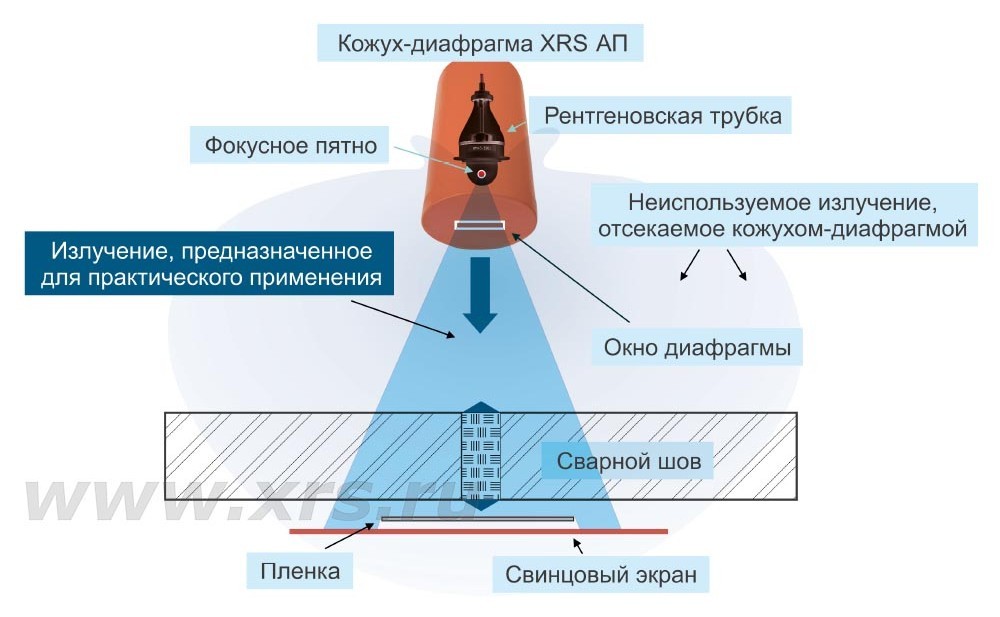

Диафрагма ограничивает пучок излучения и, тем самым, уменьшает облучение как части объекта вне контролируемой зоны, так и предметов, находящихся по близости. Идеальная рентгенооптическая схема контроля показана на рисунке выше, где для уменьшения доли рассеянного излучения, попадающего на плёнку, применяется диафрагма и свинцовый экран.

Радиационная безопасность персонала

Свинцовый поглотитель кожух-диафрагмы XRS АП обеспечивает многократное ослабление рентгеновского излучения вне рабочего пучка, проецируемого диафрагмой непосредственно на зону контроля. Коэффициент ослабления излучения зависит от рабочего напряжения на аноде рентгеновской трубки. Эффективность любой защиты характеризуется свинцовым эквивалентом - толщиной слоя свинца (согласно ГОСТ 12.4.217-2001), который поглощает данное излучение, как и слой материала, выбранного в качестве основы. Свинцовый эквивалент радиационной защиты для кожух-диафрагмы XRS АП составляет 8-10 мм.

За счёт снижения телесного угла уменьшается интенсивность обратно рассеянного ионизирующего излучения (выходящего из облучаемого объекта в пространство между объектом контроля и источником первичного ионизирующего излучения). Свинцовые фартуки и маски также ослабляют влияние обратно рассеянного излучения. Таким образом, согласно ГОСТ 16950-81, коллиматоры XRS АП вместе с указанными принадлежностями подходят под определение радиационно-защитных изделий.
