Импульсный рентгеновский аппарат ПАМИР-300
Портативный импульсный рентгеновский аппарат ПАМИР-300 предназначен для использования в качестве источника рентгеновского излучения при неразрушающем контроле материалов методом рентгенографии.
ПАМИР-300 является усовершенствованной модификацией рентгеновского аппарата АРИНА-9, хорошо известного в широких кругах дефектоскопистов. В отличие от АРИНА-9, ПАМИР-300 при одном и том же напряжении на рентгеновской трубке обладает в полтора раза большей мощностью излучения при меньших габаритах и весе. Кроме того, время непрерывной работы ПАМИРа составляет 30 минут в час вместо 15 минут (максимальное время работы всей линейки аппаратов АРИНА).
Указанные преимущества позволяют использовать рентгенаппарат ПАМИР-300 для контроля сварки магистральных газо-нефтепроводов самых больших диаметров панорамным методом при использовании рулонной рентгеновской пленки типа AGFA D7 со свинцовыми усиливающими экранами. При этом экспозиция просвечивания трубы 1200 мм составляет 6-8 минут, а трубы 1400 мм — 15-20 минут. Соответственно, трубы более мелких диаметров можно контролировать буквально за несколько минут, что обеспечивает непрерывность контроля в течение рабочего дня.
Для повышения качества снимков путём снижения влияния на плёнку рассеянного рентгеновского излучения при фронтальном просвечивании рекомендуется использовать коллиматор XRS-АП.
Условия эксплуатации: в диапазоне температур от −40 до +50 °C, атмосферном давлении 101,3+5,3-25,6 кПа (760+40-200 мм рт.ст.), относительной влажности воздуха до 98% при температуре +25 °C и при более низких температурах без конденсации влаги.
Гарантии изготовителя
Предприятие-изготовитель гарантирует соответствие поставляемых изделий заявленным техническим характеристикам и требованиям технических условий в течении гарантийного срока эксплуатации при соблюдении правил и условий транспортирования, хранения и эксплуатации.
Гарантийный срок эксплуатации для аппаратов серии ПАМИР составляет:
- при поставках внутри РФ — 12 месяцев со дня ввода в эксплуатацию, но не более 15 месяцев со дня отгрузки с завода-изготовителя и не более 100 часов фактической работы изделия;
- при экспортных поставках — 12 месяцев со дня отгрузки с завода-изготовителя, но не более 100 часов фактической работы изделия.
| Наименование параметра |
Значение |
| Амплитуда напряжения на рентгеновской трубке, кВ |
300 |
| Экспозиционная доза рентгеновского излучения*, мР, не менее
?Величина дозы указана на расстоянии (500 ± 20) мм от торца рентгеновского блока в прямом пучке за 1,5 мин. при напряжении питания аппарата (230 ± 2) В.
|
1500 |
| Максимальная толщина просвечивания, мм |
30 (D7 + Pb)
40 (F8 + RCF)
50 (F8 + NDT 1200) |
| Диаметр фокусного пятна, мм |
2,5 |
| Метод просвечивания |
панорамный |
| Выход излучения, град. |
около 180 |
| Потребляемая мощность, В·А, не более |
300 |
| Максимальное время нахождения рентгеновской трубки под напряжением, мин./ч, не более |
30 |
| Чувствительность радиографического контроля по ГОСТ 7512–82 |
2 |
| Напряжение питания аппарата |
однофазная сеть переменного тока (напряжением 230±10% или 220±10% В и частотой 50±1 Гц) или аккумуляторная батарея напряжением (24±3) В |
| Степень защиты |
IP20 |
| Масса рентгеновского блока, кг |
8,3 |
| Масса пульта управления, кг |
6,3 |
| Габаритные размеры рентгеновского блока, мм |
470 × 150 × 230 |
| Габаритные размеры пульта управления, мм |
310 × 260 × 150 |
| Диапазон рабочих температур |
от −40 до +50 °C |
| Относительная влажность воздуха при эксплуатации |
до 98% при температуре +25 °C и при более низких температурах без конденсации влаги |
| Полный средний срок службы аппарата, лет, не менее |
3 |
| Наименование |
Количество |
| Блок рентгеновский ПАМИР-300 |
1 шт. |
| Пульт управления переносной |
1 шт. |

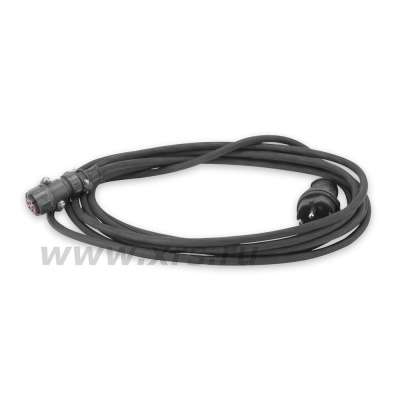

| Кабель высоковольтный |
1 шт. |
| Кабель сетевой |
1 шт. |
| Кабель аккумуляторный |
1 шт. |
| Футляр |
2 шт. |
| Комплект запасных частей |
1 компл. |
| Комплект инструмента и принадлежностей |
1 компл. |
| Комплект эксплуатационной документации |
1 компл. |
| Дополнительная комлпектация для исполнения аппарата с дистанционным пультом управления |
| Пульт дистанционного управления |
1 шт. |
| Кабель высоковольтный повышенной гибкости (5 м) |
по запросу |
