ПАМИР-200

Цена:
440 000 ₽
NULL
Остаток актуален на
18:00:00      03.12.2022
Производитель: Спектрофлэш
В наличии

Способы получения:

Самовывоз - 1 день

Доставка до ТК - 1-2 дня

Доставка по адресу - по запросу

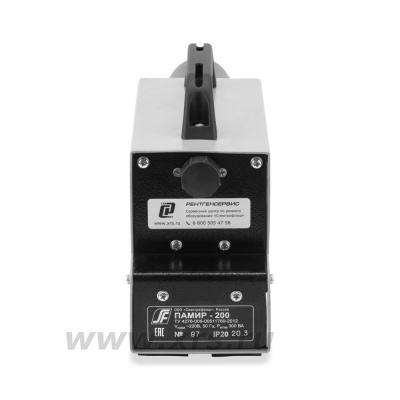

Импульсный рентгеновский аппарат ПАМИР-200

Портативный импульсный рентгеновский аппарат ПАМИР-200 предназначен для использования в качестве источника рентгеновского излучения при неразрушающем контроле материалов методом рентгенографии.

Аппарат является усовершенствованной моделью известных рентгеновских аппаратов АРИНА-1 и АРИНА-3. По своим рентгенографическим характеристиками аналогичен аппарату АРИНА-3, но отличается меньшими габаритами и весом. Кроме того, при питании от постоянного источника напряжения в аппарате используется аккумулятор 12 В вместо 24 В, что существенно расширяет его возможности при работе в полевых условиях. В частности, ПАМИР-200 может питаться от любого автомобильного аккумулятора, а в качестве зарядного устройства при этом может использоваться стандартный серийный адаптер.

Время непрерывной работы рентгенаппарата также существенно увеличено и составляет 30 минут вместо 15 (максимальное время работы всей линейки рентгеновских аппаратов АРИНА).

ПАМИР-200 используется для контроля сварки трубопроводов диаметром до 1000 мм. При этом просвечивание швов может осуществляться как направленным, так и панорамным методом при использовании любых типов пленки, в том числе и рулонной.

Условия эксплуатации: в диапазоне температур от −40 до +50 °C, атмосферном давлении 101,3+5,3-25,6 кПа (760+40-200 мм рт.ст.), относительной влажности воздуха до 98% при температуре +25 °C и при более низких температурах без конденсации влаги.

С целью повышения качества изображения путём снижения влияния на плёнку рассеянного рентгеновского излучения при фронтальном просвечивании, а также для обеспечения дополнительных мер радиационной безопасности персонала при проведении экспозиции с использованием импульсных рентгеновских аппаратов рекомендуется использовать коллиматор XRS-АП.

Гарантии изготовителя

Предприятие-изготовитель гарантирует соответствие поставляемых изделий заявленным техническим характеристикам и требованиям технических условий в течении гарантийного срока эксплуатации при соблюдении правил и условий транспортирования, хранения и эксплуатации.

Гарантийный срок эксплуатации для аппаратов серии ПАМИР составляет:

  • при поставках внутри РФ — 12 месяцев со дня ввода в эксплуатацию, но не более 15 месяцев со дня отгрузки с завода-изготовителя и не более 100 часов фактической работы изделия;
  • при экспортных поставках — 12 месяцев со дня отгрузки с завода-изготовителя, но не более 100 часов фактической работы изделия.
Сверили технические характеристики
с руководством по эксплуатации и сайтом производителя. Всё верно!

Дата проверки: 28.07.2022
ТХ актуальны: июль 2022
Наименование параметра Значение
Амплитуда напряжения на рентгеновской трубке, кВ 200
Экспозиционная доза рентгеновского излучения*, мР, не менее
?Величина дозы указана на расстоянии (500 ± 20) мм от торца рентгеновского блока в прямом пучке за 1,5 мин. при напряжении питания аппарата (230 ± 2) В.
600
Максимальная толщина просвечивания, мм 15 (D7 + Pb)
20 (F8 + RCF)
30 (F8 + NDT 1200)
Диаметр фокусного пятна, мм 3
Метод просвечивания панорамный
Выход излучения, град. около 150
Потребляемая мощность, В·А, не более 300
Максимальное время нахождения рентгеновской трубки под напряжением, мин./ч, не более 30
Чувствительность радиографического контроля по ГОСТ 7512-82 2
Напряжение питания аппарата однофазная сеть переменного тока (напряжением 230±10% или 220±10% В и частотой 50±1 Гц) или аккумуляторная батарея напряжением (12±3) В
Степень защиты IP20
Масса рентгеновского блока, кг 5,0
Масса пульта управления, кг 6,0
Габаритные размеры рентгеновского блока, мм 405 × 114 × 210
Габаритные размеры пульта управления, мм 310 × 260 × 150
Диапазон рабочих температур от −40 до +50 °C
Относительная влажность воздуха при эксплуатации до 98% при температуре +25 °C и при более низких температурах без конденсации влаги
Полный средний срок службы аппарата, лет, не менее 3
Сверили комплектацию
с руководством по эксплуатации производителя. Всё верно!

Дата проверки: 13.05.2022
Комплектация актуальна: май 2022
Наименование Количество
Блок рентгеновский ПАМИР-200 1 шт.
Пульт управления 1 шт.
Кабель высоковольтный 1 шт.
Кабель сетевой 1 шт.
Кабель аккумуляторный 1 шт.
Футляр 2 шт.
Комплект запасных частей и инструментов 1 компл.
Комплект эксплуатационных документов 1 компл.
