Импульсный рентгеновский аппарат АРИНА-3

Портативный рентгенаппарат АРИНА-3 используется как бюджетное решение для просвечивания сварных швов магистральных трубопроводов, изделий из металла в сложных полевых условиях. При использовании совместно с источником питания на аккумуляторных батареях рентгенаппарат АРИНА-3 представляет собой переносной мобильный комплекс, позволяющий производить рентгеновскую съёмку на рулонную и кассетную плёнку. Аппараты АРИНА приспособлены для эксплуатации при значительных перепадах температуры окружающей среды. Условия работы с приборами: УХЛ1 по ГОСТ 15150-69. Для уменьшения времени экспозиции (и как следствие, увеличения реального срока службы рентгеновской трубки) при проведении съёмки рекомендуется использовать металлофлюоресцентные экраны.

Особенности

Особенности использования приборов АРИНА (АРИНА-1, АРИНА-3, АРИНА-7, АРИНА-9) заключаются в следующем: во-первых, аппараты данного типа, обладая существенно меньшими габаритами и весом по отношению к аппаратам постоянного действия, имеют меньшую среднюю мощность рентгеновского излучения, а, во- вторых, в них нельзя производить регулировку ни тока, ни напряжения. Данные обстоятельства указывают на выбор наиболее оптимальных условий их применения.

При проведении неразрушающего контроля при помощи импульсных рентгеновских аппаратов АРИНА следует учитывать, что встроенная защита от перегрева высоковольтного блока, в силу конструктивных особенностей, не даёт стопроцентной гарантии правильного соблюдения рабочих циклов (работа/отдых) рентгеновской трубки в автоматическом режиме. Во избежание преждевременного выхода из строя оборудования, настоятельно рекомендуем строго соблюдать режимы работы рентгеновского излучателя, указанные в паспорте на устройство.
Все рентгеновские аппараты АРИНА имеют защиту от подачи напряжения обратной полярности, что актуально при использовании источника автономного питания. Понятно, что полярность необходимо соблюдать, но в случае неправильного подключения к источнику, питание на внутренние цепи подаваться не будет. При работе от сети переменного тока аппараты должны быть заземлены, поэтому использование трёхполюсной розетки обязательно. При подключении выносного пульта управления следует обращать внимание на качество соединений разъёмов высоковольтного кабеля. И хотя приборы АРИНА имеют защиту от полного отсутствия нагрузки, если кабель подключен не плотно, то возможно возникновение дуги в месте разрыва контактного соединения во время работы излучателя. В данной ситуации схема защиты не сможет обесточить излучатель.

При работе с аппаратами рекомендуется использовать рентгеновскую пленку AGFA F8 и экраны RCF-AGFA.

При фронтальном просвечивании рекомендуется использовать коллиматор XRS-АП. Коллиматор ограничивает телесный угол излучения, снижая негативное воздействие рассеянного рентгеновского излучения на активный слой рентгеновской плёнки.

Некоторые детали схемотехники аппаратов серии АРИНА

Известны несколько типов высоковольтных наносекундных генераторов. Наибольшее распространение из них получили генераторы Аркадьева-Маркса, применяемые в аппаратах линейки АРИНА. В них происходит быстрое параллельное включение нескольких конденсаторов, которые предварительно сравнительно медленно заряжаются, а в последовательном соединении практически мгновенно разряжаются через резонансные трансформаторы Тесла, построенные на системе двух связанных колебательных контуров. В обоих генераторах их основным элементом выступает газовый коммутатор, обеспечивающий запуск высоковольтных контуров.

Гарантии изготовителя

Предприятие-изготовитель гарантирует соответствие поставляемых изделий заявленным техническим характеристикам и требованиям технических условий в течении гарантийного срока эксплуатации при соблюдении правил и условий транспортирования, хранения и эксплуатации.

Гарантийный срок эксплуатации для аппаратов серии АРИНА составляет:

  • при поставках внутри РФ – 12 месяцев со дня ввода в эксплуатацию, но не более 15 месяцев со дня отгрузки с завода-изготовителя и не более 100 часов фактической работы изделия;
  • при экспортных поставках – 12 месяцев со дня отгрузки с завода-изготовителя, но не более 100 часов фактической работы изделия.
Сверили технические характеристики
с руководством по эксплуатации и сайтом производителя. Всё верно!

Дата проверки: 11.09.2023
ТХ актуальны: сентябрь 2023
Наименование параметра Значение
Амплитуда напряжения на рентгеновской трубке, кВ 180
Экспозиционная доза рентгеновского излучения, мР, не менее
?Величина дозы указана на расстоянии (500 ± 20) мм от торца рентгеновского блока в прямом пучке за 1,5 мин. при напряжении питания аппарата (230 ± 2) В.
600
Максимальная толщина просвечивания, мм 15 (D7 + Pb)
20 (F8 + RCF)
30 (F8 + NDT 1200)
Диаметр фокусного пятна, мм 3
Метод просвечивания панорамный
Выход излучения, град. около 150
Потребляемая мощность, В·А, не более 150
Максимальное время нахождения рентгеновской трубки под напряжением, мин./ч, не более 15
Чувствительность радиографического контроля по ГОСТ 7512–82 2
Напряжение питания аппарата однофазная сеть переменного тока (напряжением 230±10% или 220±10% В и частотой 50±1 Гц) или аккумуляторная батарея напряжением (24±3) В
Степень защиты IP20
Масса рентгеновского блока, кг 5,5
Масса пульта управления, кг 6,0
Габаритные размеры рентгеновского блока, мм 410 × 112 × 210
Габаритные размеры пульта управления, мм 310 × 260 × 150
Диапазон рабочих температур от −40 до +50 °C
Относительная влажность воздуха при эксплуатации до 98% при температуре +25 °C и при более низких температурах без конденсации влаги
Полный средний срок службы аппарата, лет, не менее 3
Сверили комплектацию
с руководством по эксплуатации производителя. Всё верно!

Дата проверки: 11.09.2023
Комплектация актуальна: сентябрь 2023
Наименование Количество
Блок рентгеновский АРИНА-3 1 шт.
Пульт управления переносной 1 шт.

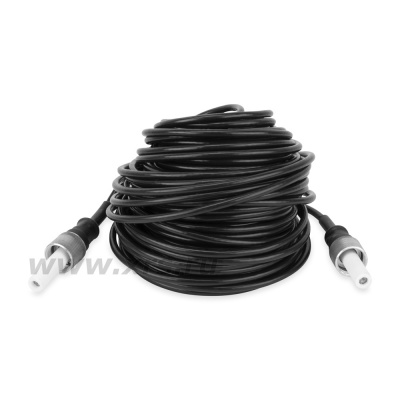

Кабель высоковольтный 1 шт.
Кабель сетевой 1 шт.
Кабель аккумуляторный 1 шт.

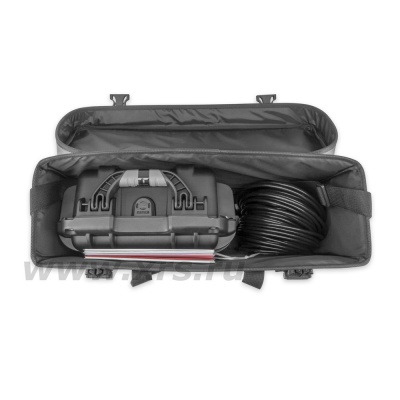

Футляр 2 шт.
Комплект запасных частей 1 компл.
Комплект инструмента и принадлежностей 1 компл.
Комплект эксплуатационной документации 1 компл.
Дополнительная комлпектация для исполнения аппарата с дистанционным пультом управления
Пульт дистанционного управления 1 шт.
Кабель высоковольтный повышенной гибкости (5 м) по запросу
