Импульсный рентгеновский аппарат АРИНА-7

Рентгенаппарат АРИНА-7 — это портативный рентгеновский излучатель импульсного действия. Разработан и производится для проведения контроля внутренней структуры материалов, широко применяется для проверки качества соединений металлов, в первую очередь сварных стыков трубопроводов на объектах в нестационарных условиях. Как и все дефектоскопы серии АРИНА, данная модель является подходящим решением для специалистов по радиодефектоскопии, работающих на выездах. Его удобно перевозить — вместе с пультом управления он весит всего 14 кг. Прибавим к этому вес автономного блока питания, например, ЭЛИТЕСТ ИПА-24.18 — 13,5 кг. Опытные специалисты всегда ценили этот фактор. И хотя в последние годы производители делают упор на производство генерирующих моноблоков, работающих на высокой частоте преобразования напряжения питающей сети в повышенное напряжение с последующим его умножением и выпрямлением (с применением более сложных электронных схем и дорогостоящих компонентов), тем не менее, масса только одних моноблоков без источников автономного питания, составляет порядка 15–30 кг. Это сильно затрудняет использование моноблочных рентгеновских дефектоскопов в трассово-монтажных условиях.

Особенности рентгеновского аппарата АРИНА-7

Конструкция импульсного рентгеновского дефектоскопа АРИНА-7 предполагает использование различных приспособлений для закрепления прибора под разными углами с направлением излучателя на стык трубопровода. Для этого мы производим специальные штативы и магнитные крепления. Благодаря тому, что все приборы АРИНА имеют относительно равномерное излучение с диаграммой направленности в пределах полусферы, с их помощью можно производить панорамную съёмку из центра трубы. Такого рода исследования требуют применения специальных тележек. Для АРИНЫ в этом случае подходят тележки трубные АРИОН ТР-1 И АРИОН ТР-1М.

Для получения более качественных снимков путём снижения влияния на плёнку рассеянного рентгеновского излучения при фронтальном просвечивании рекомендуется использовать коллиматор XRS-АП.

Управление АРИНОЙ-7 осуществляется с помощью несложных манипуляций. На лицевой панели выносного пульта управления (соединяется с излучателем высоковольтным кабелем длиной 25 м) расположены органы управления и индикации. Устройство оборудовано таймером экспозиции с несколькими временными поддиапазонами, имеется защита от отсутствия нагрузки при потере соединения между пультом и блоком излучателя. Аппарат оснащён замком безопасности, что исключает его несанкционированное включение, имеется встроенная защита высоковольтного блока от перегрева.

Если Вам потребуется дополнительная информация, касающаяся особенностей проведения неразрушающего радиографического контроля при помощи импульсных рентгеновских аппаратов АРИНА (АРИНА-3, АРИНА-7, АРИНА-9), рекомендуемым типам плёнки, применяемым экранам, толщине просвечиваемого металла, выбору времени экспозиции, — некоторые наши специалисты обладают многолетним опытом не только продаж данного оборудования, но и работой с ним в различных условиях. Напишите или позвоните, — они с удовольствием Вам помогут.

Некоторые детали схемотехники аппаратов серии АРИНА

В импульсных рентгеновских аппаратах АРИНА, которые разрабатываются и производятся вот уже более полувека, в качестве источника высокого напряжения используется трансформатор Тесла, в котором энергия, накопленная в первичном контуре, передаётся во вторичный контур посредством срабатывания газового коммутатора. Как правило, другими разработчиками трансформаторов Тесла используется коэффициент связи К=0,6, который легко обеспечивается в чисто воздушном трансформаторе. В приборах производства ООО «СПЕКТРОФЛЭШ» применяется трансформатор на ферромагнитном сердечнике с коэффициентом связи приближённым к единице, разработанный специально для мобильных рентгенаппаратов. За счёт этого в трансформаторе существенно снижаются активные потери, улучшается работа коммутатора, увеличивается прочность жидкого диэлектрика в объёме высоковольтного блока.

Гарантии изготовителя

Предприятие-изготовитель гарантирует соответствие поставляемых изделий заявленным техническим характеристикам и требованиям технических условий в течении гарантийного срока эксплуатации при соблюдении правил и условий транспортирования, хранения и эксплуатации.

Гарантийный срок эксплуатации для аппаратов серии АРИНА составляет:

  • при поставках внутри РФ — 12 месяцев со дня ввода в эксплуатацию, но не более 15 месяцев со дня отгрузки с завода-изготовителя и не более 100 часов фактической работы изделия;
  • при экспортных поставках — 12 месяцев со дня отгрузки с завода-изготовителя, но не более 100 часов фактической работы изделия.
Сверили технические характеристики
с руководством по эксплуатации и сайтом производителя. Всё верно!

Дата проверки: 13.09.2023
ТХ актуальны: сентябрь 2023
Наименование параметра Значение
Амплитуда напряжения на рентгеновской трубке, кВ 250
Экспозиционная доза рентгеновского излучения*, мР, не менее
?Величина дозы указана на расстоянии (500 ± 20) мм от торца рентгеновского блока в прямом пучке за 1,5 мин. при напряжении питания аппарата (230 ± 2) В.
1000
Максимальная толщина просвечивания, мм 20 (D7 + Pb)
25 (F8 + RCF)
40 (F8 + NDT 1200)
Диаметр фокусного пятна, мм 2,5
Метод просвечивания направленный / панорамный
Выход излучения, град. около 180
Потребляемая мощность, В·А, не более 250
Максимальное время нахождения рентгеновской трубки под напряжением, мин./ч, не более 15
Чувствительность радиографического контроля по ГОСТ 7512–82 2
Напряжение питания аппарата однофазная сеть переменного тока (напряжением 230±10% или 220±10% В и частотой 50±1 Гц) или аккумуляторная батарея напряжением (24±3) В
Степень защиты IP20
Масса рентгеновского блока, кг 8,2
Масса пульта управления, кг 6,3
Габаритные размеры рентгеновского блока, мм 525 × 140 × 220
Габаритные размеры пульта управления, мм 310 × 260 × 150
Диапазон рабочих температур от −40 до +50 °C
Относительная влажность воздуха при эксплуатации до 98% при температуре +25 °C и при более низких температурах без конденсации влаги
Полный средний срок службы аппарата, лет, не менее 3
Сверили комплектацию
с руководством по эксплуатации производителя. Всё верно!

Дата проверки: 13.09.2023
Комплектация актуальна: сентябрь 2023
Наименование Количество
Блок рентгеновский АРИНА-7 1 шт.
Пульт управления переносной 1 шт.
Кабель высоковольтный 1 шт.
Кабель сетевой 1 шт.
Кабель аккумуляторный 1 шт.

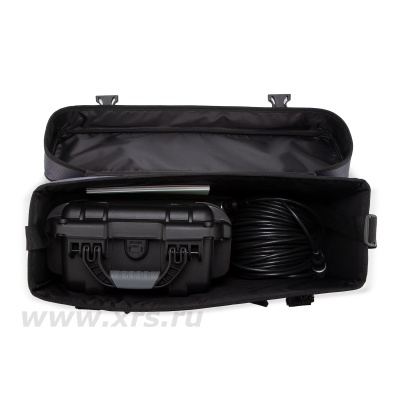

Футляр 2 шт.
Комплект запасных частей 1 компл.
Комплект инструмента и принадлежностей 1 компл.
Комплект эксплуатационной документации 1 компл.
Дополнительная комлпектация для исполнения аппарата с дистанционным пультом управления
Пульт дистанционного управления 1 шт.
Кабель высоковольтный повышенной гибкости (5 м) по запросу
