746 000 ₽
Остаток актуален на
12:25:01      06.10.2024
Цена:
Производитель: Спектрофлэш
В наличии

Способы получения:

Самовывоз - 1 день

Доставка до ТК - 1-2 дня

Доставка по адресу - по запросу

Импульсный рентгеновский аппарат ПАМИР-250

Рентгеновский аппарат импульсного действия с напряжением на рентгеновской трубке 250 киловольт, ПАМИР-250 входит в линейку усовершенствованных импульсных дефектоскопов серии ПАМИР. Приборы этой линейки (см. также ПАМИР-200, ПАМИР-300) были разработаны на основе популярных импульсных рентгеновских аппаратов АРИНА. ПАМИР-250 по рентгенографическим характеристикам идентичен рентгенаппарату АРИНА-7, но превосходит его по некоторым эксплуатационным качествам. У ПАМИРа-250 увеличено время непрерывной работы рентгеновской трубки, он более «долговечен» при интенсивной эксплуатации в режимах работы, близких к предельным.

ПАМИР-250 — решаемые задачи

Назначение рентгеновского аппарата ПАМИР 250 — проведение рентгенографического контроля сварных швов металлоконструкций с толщиной стенки до 80 миллиметров (значение по стали, с просвечиванием на рентгеновскую плёнку высокой чувствительности, с применением флуоресцентных усиливающих экранов). Рентгеновский аппарат ПАМИР-250 выступает в качестве портативного источника ионизирующего проникающего излучения. Наиболее часто применяется при выполнении работ по неразрушающему контролю сварных швов трубопроводов в нестационарных условиях.
Питание ПАМИРа-250 может осуществляться как от автономного аккумуляторного источника, например, ЭЛИТЕСТ ИПА-24.18, так и от промышленной сети переменного тока 220 В.

ПАМИР-250 — конструкция элементов и работа рентгенаппарата

Основными элементами аппарата являются рентгеновский излучатель и портативный пульт управления, соединяемые между собой 30-метровым кабелем. Вынос пульта управления от излучающего блока на такое расстояние (в противоположном выходу рабочего пучка излучения направлении) обеспечивает защиту оператора при проведении экспозиции.
Блок излучателя состоит из высоковольтного модуля заполненного маслом и первичного контура, который обеспечивает подачу импульсов на вход высоковольтного блока.

Высоковольтный модуль включает в себя импульсный трансформатор, разрядник-обостритель, импульсную рентгеновскую трубку ИМА5-320Д с холодным катодом. Первичный контур состоит из накопительных конденсаторов и газового коммутатора. Указанные цепи излучающего блока ПАМИР-250 формируют короткие наносекундные импульсы высокого напряжения на электродах вакуумной трубки. При столь коротком, но мощном воздействии, в вакуумном промежутке трубки происходит процесс взрывной электронной эмиссии, сопровождающийся вспышкой рентгеновского излучения.
В пульте управления ПАМИРом-250 расположены: источник первичного напряжения, таймер экспозиции, цепи управления и защиты. Источник первичного напряжения представляет собой однотактный высокочастотный транзисторный генератор с самовозбуждением, нагрузкой которого является высоковольтный повышающий трансформатор.
Цепи управления и защиты обеспечивают устойчивую работу генератора и защиту схемы при отсутствии нагрузки (не вставлен разъем высоковольтного кабеля) в цепи высокого напряжения и защиту от перегрева.
Для исключения возможности несанкционированного использования аппарат оснащен замком безопасности.

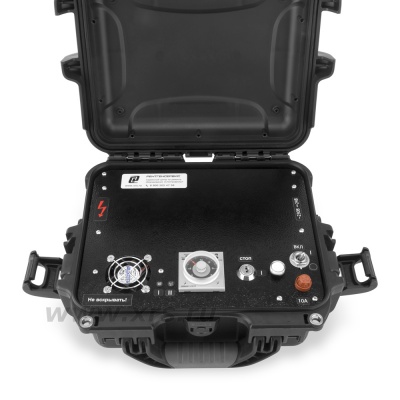

На лицевой панели пульта управления расположены следующие органы управления и индикации:

  • Тумблер включения сети.
  • Ключ безопасности (он же ключ включения рентгена).
  • Таймер экспозиции.
  • Кнопка начала экспозиции.

Таймер имеет несколько временных поддиапазонов. Их переключение осуществляется с помощью микропереключателя, расположенного в левом нижнем углу лицевой панели таймера. С завода изготовителя аппарат выходит с установкой таймера на 5 мин.

Для повышения качества изображения путём снижения влияния на плёнку рассеянных фотонов, а также для обеспечения дополнительных мер безопасности операторов при работе с источниками ионизирующего излучения имеющими широкий угол раствора рабочего пучка излучения, при фронтальном просвечивании рекомендуется использовать коллиматор XRS-АП.

Гарантии изготовителя

Предприятие-изготовитель гарантирует соответствие поставляемых изделий заявленным техническим характеристикам и требованиям технических условий в течении гарантийного срока эксплуатации при соблюдении правил и условий транспортирования, хранения и эксплуатации.

Гарантийный срок эксплуатации для аппаратов серии ПАМИР составляет:

  • при поставках внутри РФ — 12 месяцев со дня ввода в эксплуатацию, но не более 15 месяцев со дня отгрузки с завода-изготовителя и не более 100 часов фактической работы изделия;
  • при экспортных поставках — 12 месяцев со дня отгрузки с завода-изготовителя, но не более 100 часов фактической работы изделия.
Сверили технические характеристики
с руководством по эксплуатации и сайтом производителя. Всё верно!

Дата проверки: 18.09.2023
ТХ актуальны: сентябрь 2023
Наименование параметра Значение
Амплитуда напряжения на рентгеновской трубке, кВ 250
Экспозиционная доза рентгеновского излучения, мР, не менее
?Величина дозы указана на расстоянии (500 ± 20) мм от торца рентгеновского блока в прямом пучке за 1,5 мин. при напряжении питания аппарата (230 ± 2) В.
1200
Максимальная толщина просвечивания, мм 25 (D7 + Pb)
35 (F8 + RCF)
45 (F8 + NDT 1200)
Диаметр фокусного пятна, мм 2,5
Метод просвечивания панорамный
Выход излучения, град. около 180
Потребляемая мощность, В·А, не более 300
Максимальное время нахождения рентгеновской трубки под напряжением, мин./ч, не более 30
Чувствительность радиографического контроля по ГОСТ 7512–82 2
Напряжение питания аппарата однофазная сеть переменного тока (напряжением 230±10% или 220±10% В и частотой 50±1 Гц) или аккумуляторная батарея напряжением (24±3) В
Степень защиты IP20
Масса рентгеновского блока, кг 7,1
Масса пульта управления, кг 6,3
Габаритные размеры рентгеновского блока, мм 470 × 130 × 245
Габаритные размеры пульта управления, мм 310 × 260 × 150
Диапазон рабочих температур от −40 до +50 °C
Относительная влажность воздуха при эксплуатации до 98% при температуре +25 °C и при более низких температурах без конденсации влаги
Полный средний срок службы аппарата, лет, не менее 3
Сверили комплектацию
с руководством по эксплуатации производителя. Всё верно!

Дата проверки: 18.09.2023
Комплектация актуальна: сентябрь 2023
Наименование Количество
Блок рентгеновский ПАМИР-250 1 шт.
Пульт управления переносной 1 шт.
Кабель высоковольтный 1 шт.
Кабель сетевой 1 шт.
Кабель аккумуляторный 1 шт.
Футляр 2 шт.
Комплект запасных частей 1 компл.
Комплект инструмента и принадлежностей 1 компл.
Комплект эксплуатационной документации 1 компл.
Дополнительная комлпектация для исполнения аппарата с дистанционным пультом управления
Пульт дистанционного управления 1 шт.
Кабель высоковольтный повышенной гибкости (5 м) по запросу
