Эталоны чувствительности проволочные Элитест ЭЧП (ГОСТ)

Эталоны чувствительности проволочные Элитест ЭЧП (ГОСТ)
Цена:
по запросу

Способы получения:

Самовывоз - 1 день

Доставка до ТК - 1-2 дня

Доставка по адресу - по запросу

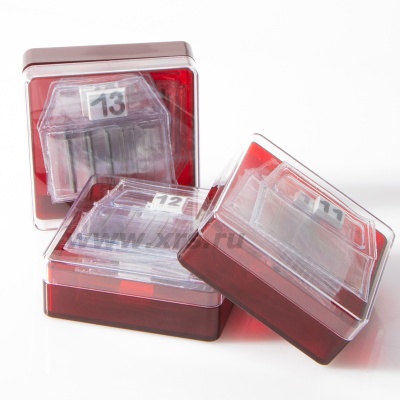

Проволочные эталоны чувствительности Элитест ЭЧП по ГОСТ

Эталоны чувствительности проволочные ЭЛИТЕСТ ЭЧП изготавливаются в соответствии с ТУ 26.51.33-066-96651179-2017 и применяются для определения чувствительности рентгенографического контроля.

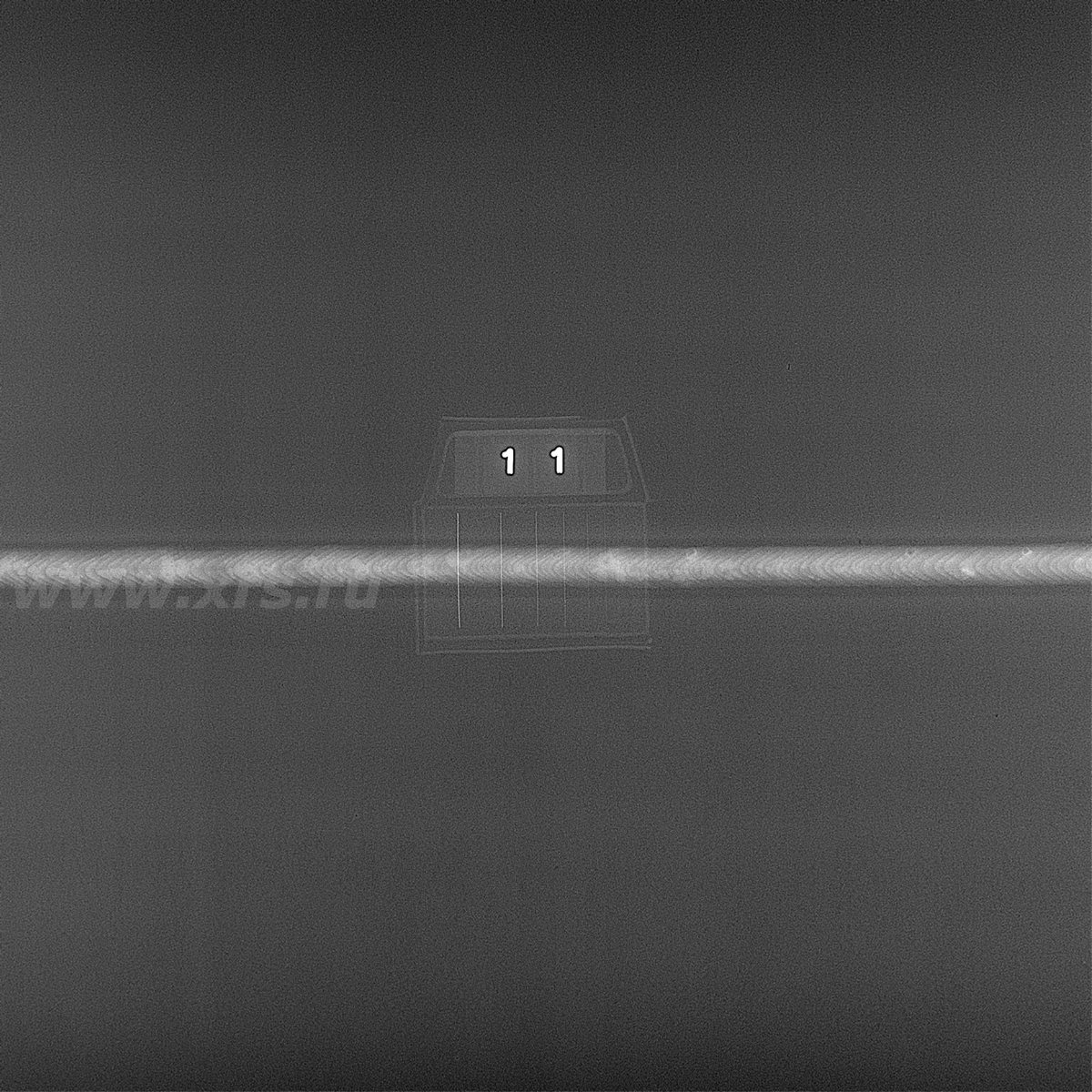

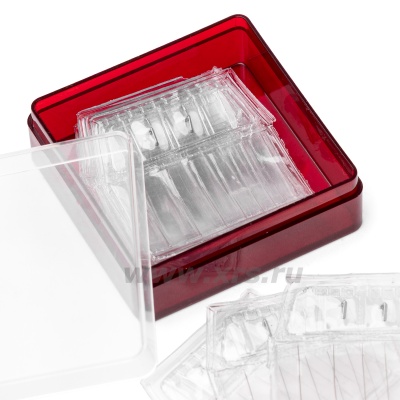

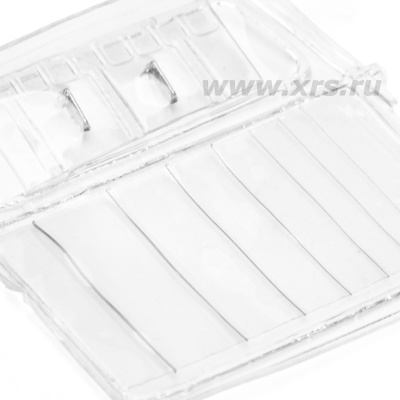

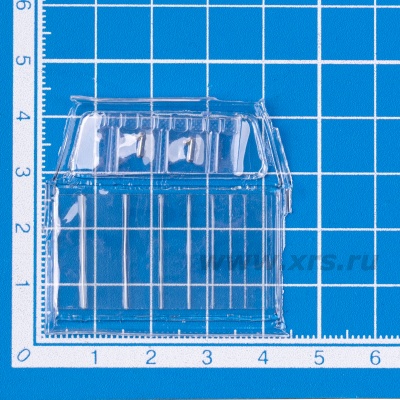

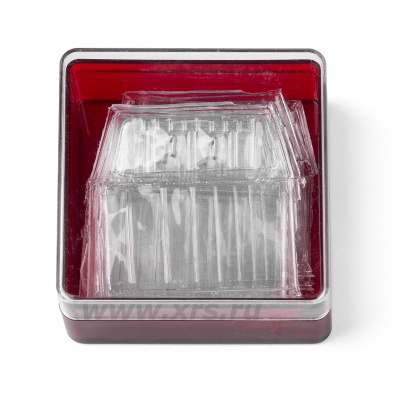

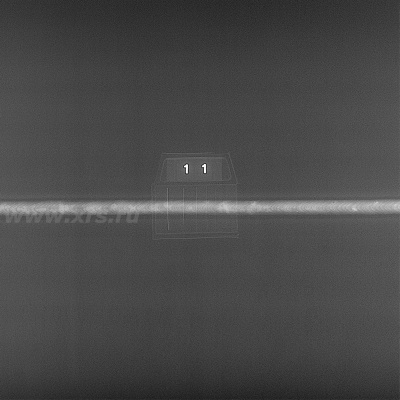

Эталоны представляют собой набор калиброванных металлических проволок различного диаметра, заключённых в оболочку из гибкого пластика. Набор проволок изготавливается из сплава на основе железа (Fe), алюминия (Al), меди (Cu), титана (Ti) или никеля (Ni), соответствующего материалу контролируемого объекта. В пластиковую оболочку заключены также свинцовые знаки, выполняющие функцию маркировки эталонов и позволяющие определить тип эталона на рентгеновском снимке при его расшифровке.

Проволочные эталоны чувствительности не подлежат метрологической поверке. В случае повреждения пластиковой оболочки или при обнаружении признаков коррозии металла на поверхности эталонов их применение прекращается.

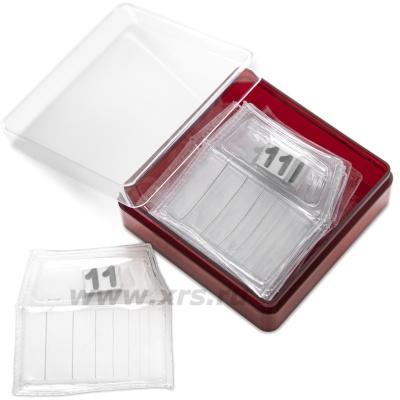

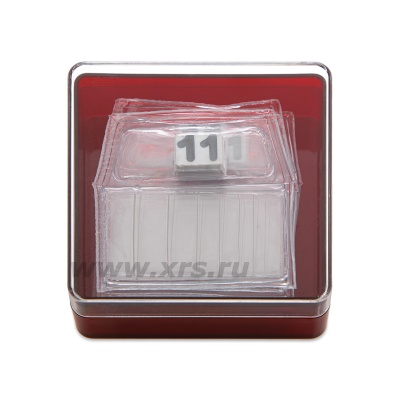

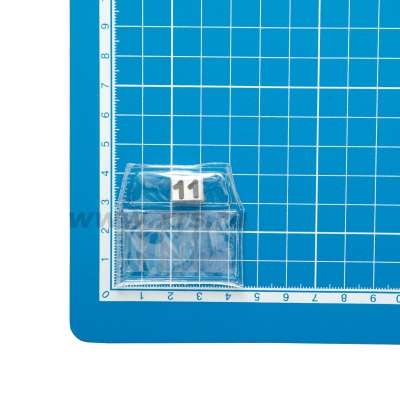

Проволочные эталоны чувствительности №11 (ГОСТ 7512-82)
Диаметр проволок, мм Отклонение, мм Длина проволок, мм
0,20 ±0,03 20±0,5
0,16 ±0,01 20±0,5
0,125 ±0,01 20±0,5
0,1 ±0,01 20±0,5
0,08 ±0,01 20±0,5
0,063 ±0,01 20±0,5
0,05 ±0,01 20±0,5

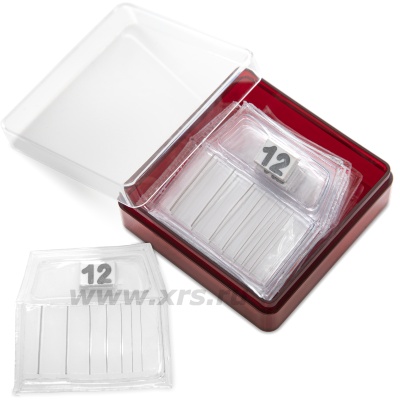

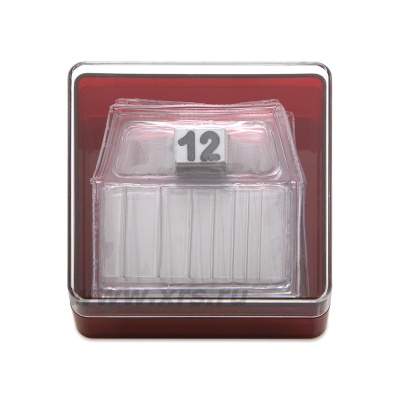

Проволочные эталоны чувствительности №12 (ГОСТ 7512-82)
Диаметр проволок, мм Отклонение, мм Длина проволок, мм
0,4 ±0,03 20±0,5
0,32 ±0,03 20±0,5
0,25 ±0,03 20±0,5
0,2 ±0,03 20±0,5
0,16 ±0,01 20±0,5
0,125 ±0,01 20±0,5
0,1 ±0,01 20±0,5

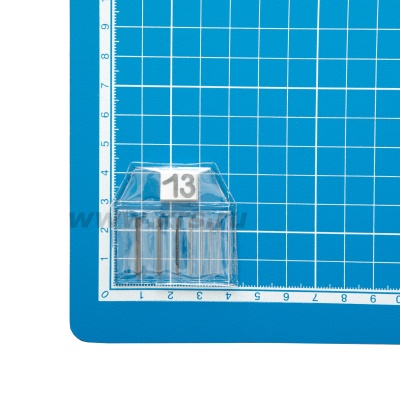

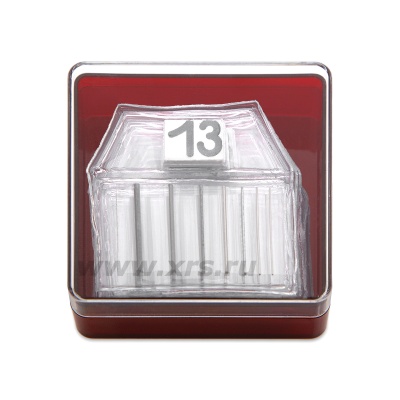

Проволочные эталоны чувствительности №13 (ГОСТ 7512-82)
Диаметр проволок, мм Отклонение, мм Длина проволок, мм
1,25 ±0,03 20±0,5
1,00 ±0,03 20±0,5
0,80 ±0,03 20±0,5
0,63 ±0,03 20±0,5
0,50 ±0,03 20±0,5
0,40 ±0,03 20±0,5
0,32 ±0,03 20±0,5
Проволочные эталоны чувствительности №14 (ГОСТ 7512-82)
Диаметр проволок, мм Отклонение, мм Длина проволок, мм
4,0 ±0,04 20±0,5
3,20 ±0,04 20±0,5
2,50 ±0,04 20±0,5
2,00 ±0,04 20±0,5
1,60 ±0,04 20±0,5
1,25 ±0,03 20±0,5
1,00 ±0,03 20±0,5
