Стационарные рентгеновские аппараты кабельного типа СУРА
СУРА — серия стационарных высокостабилизированных кабельных рентгеновских аппаратов постоянного потенциала для промышленной радиографии и радиоскопии.
Модульная конструкция аппаратов СУРА позволяет интегрировать их в рентгенотелевизионные системы или автоматизированные линии поточного контроля. Аппараты адаптированы для длительной безостановочной работы в круглосуточном режиме. Стабильность по выходному напряжению (кВ) и выходному току (мА) составляет 0,1%. Это обеспечивает стабильность мощности излучения и высокую воспроизводимость дозы. Дискретность выходного напряжения — 1 кВ, дискретность выходного тока — 0,1 мА.
Рентгеновские аппараты кабельного типа СУРА производятся в России, в соответствии с ТУ 4276-010-96651179-2016.
Модельный ряд и маркировка
Серия стандартных стационарных рентгеновских аппаратов СУРА состоит из 4 моделей:
- однополярные аппараты с напряжением 160 и 225 кВ,
- двуполярные аппараты с напряжением 300 или 320 и 450 кВ.
Аппараты маркируются следующим образом: Сура-225/3000 (HP), где:
- 225 — напряжение излучателя, кВ
- 3000 — мощность излучателя, Вт
- HP — дополнительная маркировка для аппаратов с острофокусной трубкой
Конструкция
Конструктивно рентгеновские аппараты СУРА состоят из рентгеновского излучателя, высоковольтного генератора (источника высокого напряжения), системы охлаждения и пульта управления.

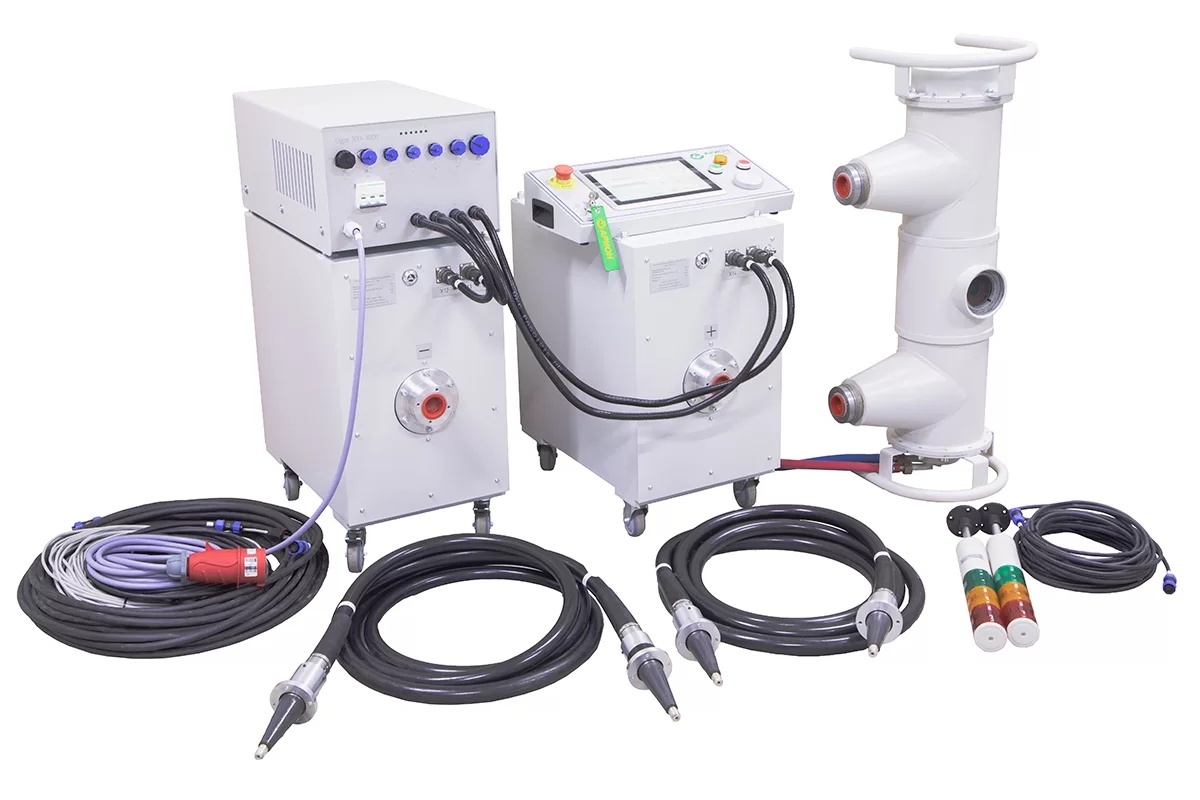

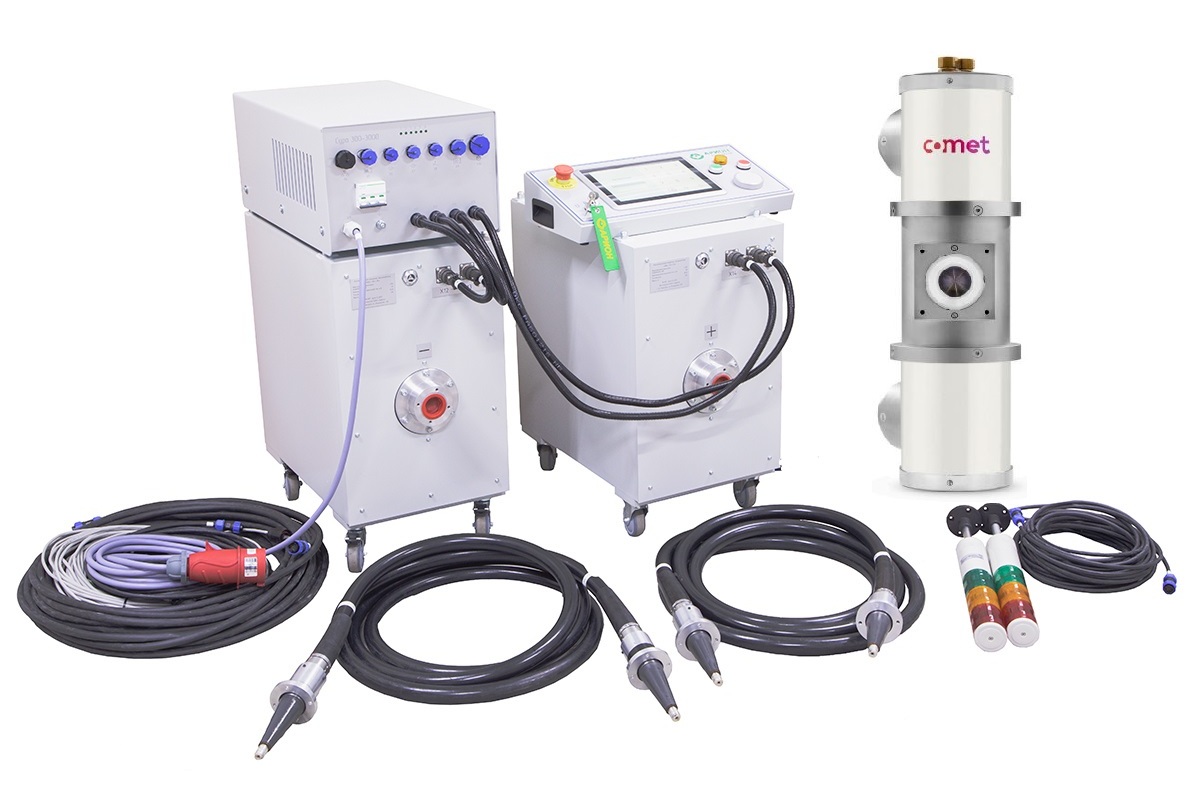

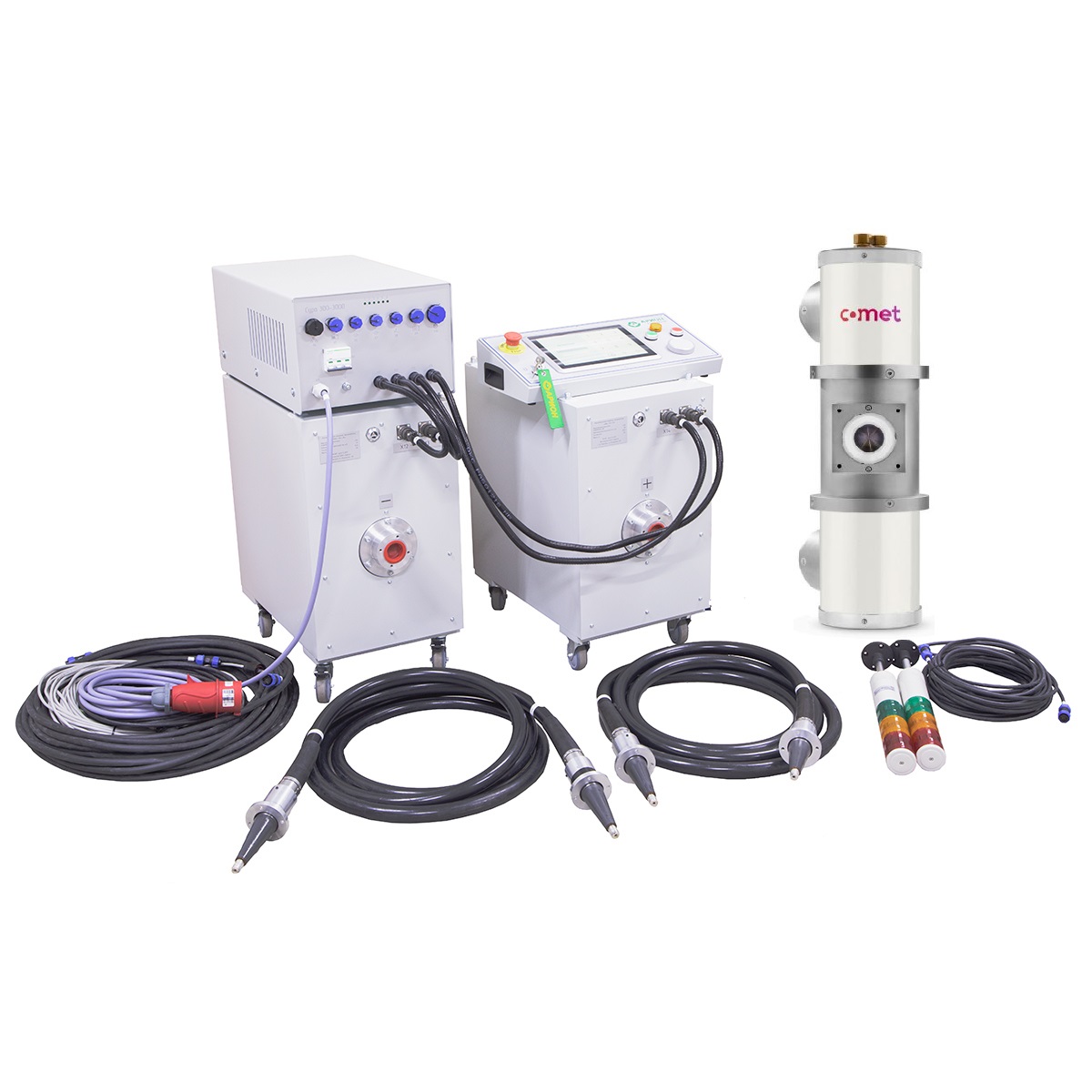

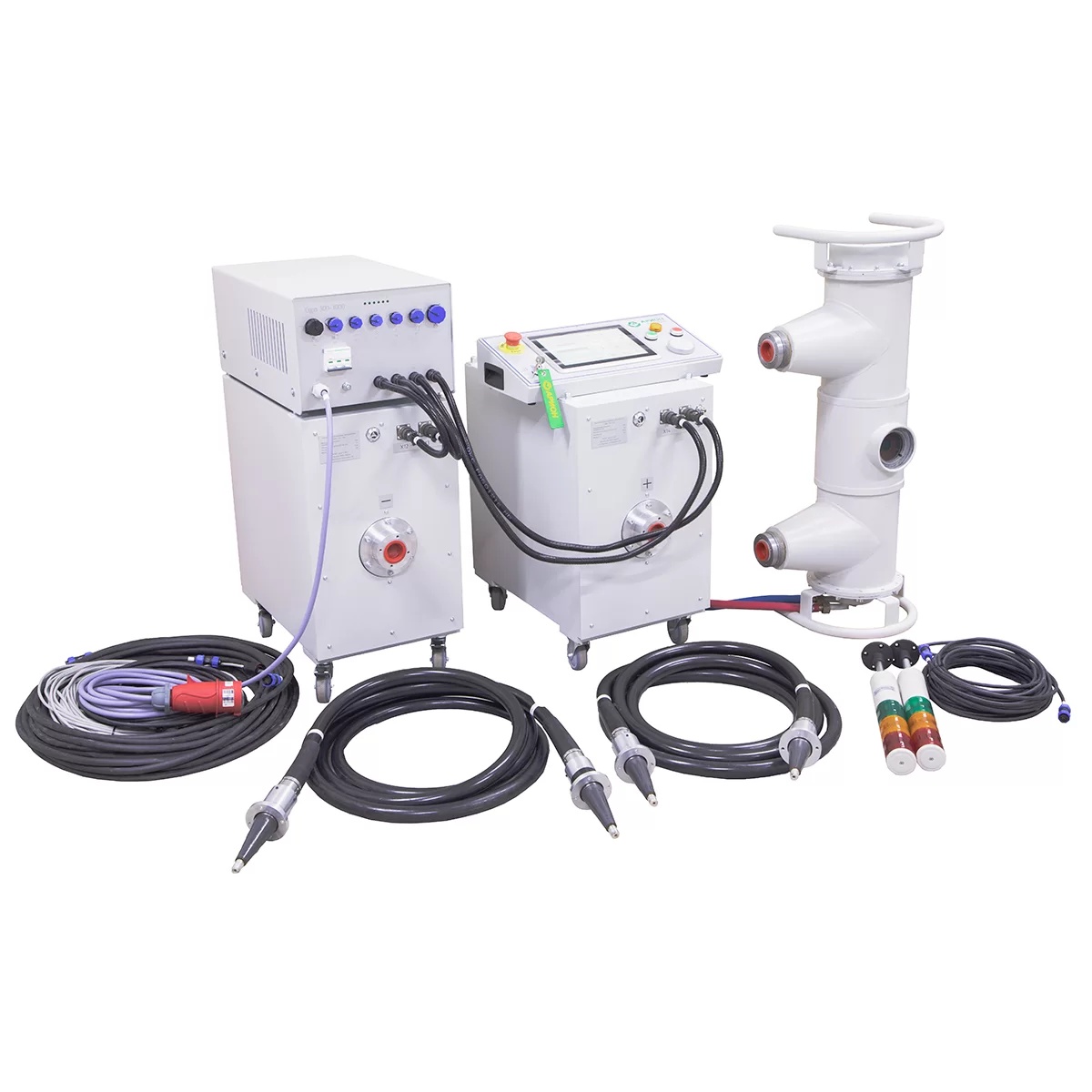

В качестве рентгеновского излучателя могут выступать как излучатели собственного производства на основе стеклянных трубок АО «Светлана-Рентген», так и излучатели Comet с металлокерамическими трубками. Излучатель выбирается исходя из номенклатуры изделий и технологии проведения контроля.
Аппараты СУРА могут оснащаться рентгеновскими трубками с малым фокусным пятном, что позволяет получать изображения более высокого разрешения при просвечивании на цифровой плоскопанельный детектор.
Генератор высокого напряжения преобразует напряжение сети в напряжение питания рентгеновского излучателя. Главной характеристикой генератора является стабильность выходного напряжения, что обеспечивается работой электронной системы контроля.
Рентгеновские аппараты на 160 и 225 кВ комплектуются только одним катодным высоковольтным генератором. В аппаратах на 300, 320 и 450 кВ используются катодный и анодный генераторы.

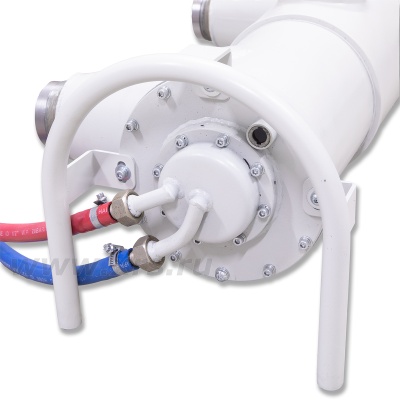

Система охлаждения отводит излишки тепла и поддерживает стабильность температуры рентгеновской трубки. В качестве хладагента, циркулирующего по замкнутому контуру, используется смесь воды и антифриза (для однополярных излучателей) или специальное масло (для двуполярных излучателей). Хладагент, в свою очередь, охлаждается воздухом или водой.
Управление работой аппарата осуществляется с помощью пульта управления. Напряжение, ток на трубке, время экспозиции, время задержки включения излучения и другие параметры выставляются через сенсорную панель управления. Пульт в реальном времени осуществляет мониторинг систем рентгеновского аппарата — стабильности напряжения, текущей температуры генератора, состояния нити накала, работы фаз и пр. — и сообщит оператору о неполадках и сбоях.
Сопутствующее оборудование
В комплект поставки кабельных рентгеновских аппаратов СУРА дополнительно могут входить:
- Лазерный целеуказатель центра и контура телесного угла пучка рентгеновского излучения.
- Штатив-манипулятор АРИОН ШСУ-2 (для однополярных аппаратов) или его усиленная модификация АРИОН ШСУ-2У (для двуполярных аппаратов). Штатив-манипулятор позволяет размещать рентгеновский аппарат в месте проведения контроля и позиционировать излучатель относительно объекта контроля.
- Свинцовая диафрагма для изменения угла раскрытия пучка рентгеновского излучения.
- Специализированные фильтры для отсеивания фотонов низкой энергии и получения более однородного пучка излучения.
